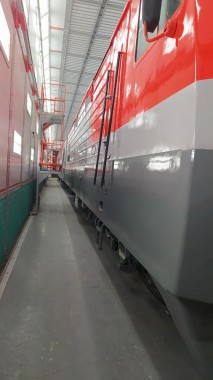

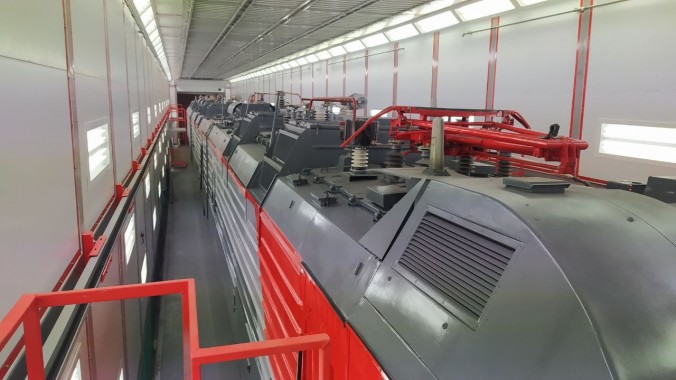

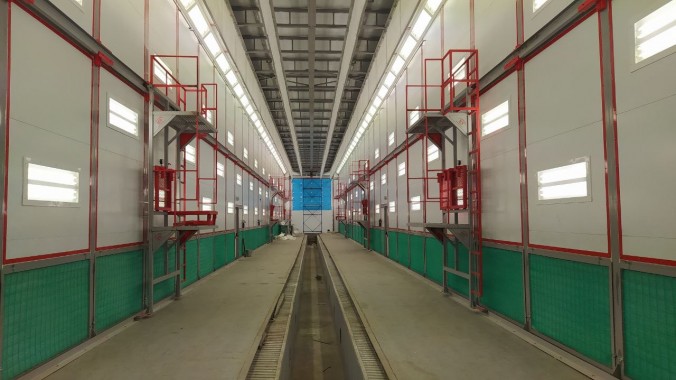

Окрасочно-сушильная камера тупикового типа SPK-T 56.6.7, г. Улан-Удэ

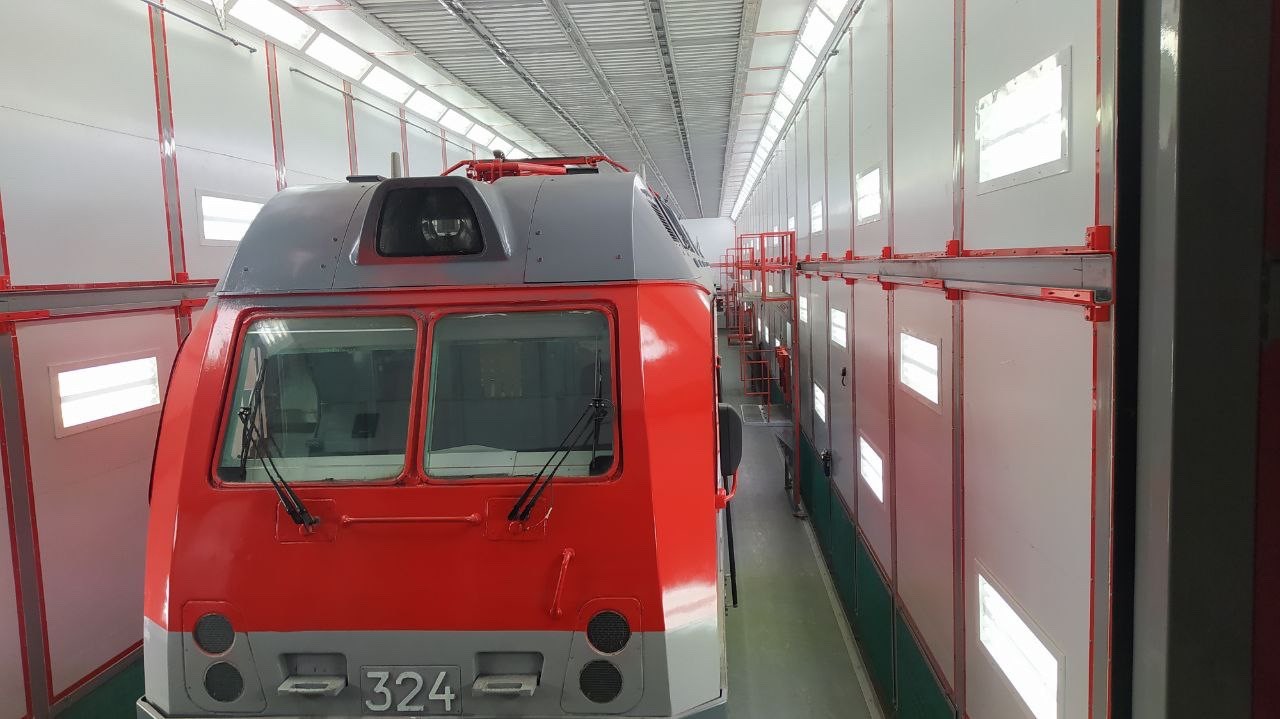

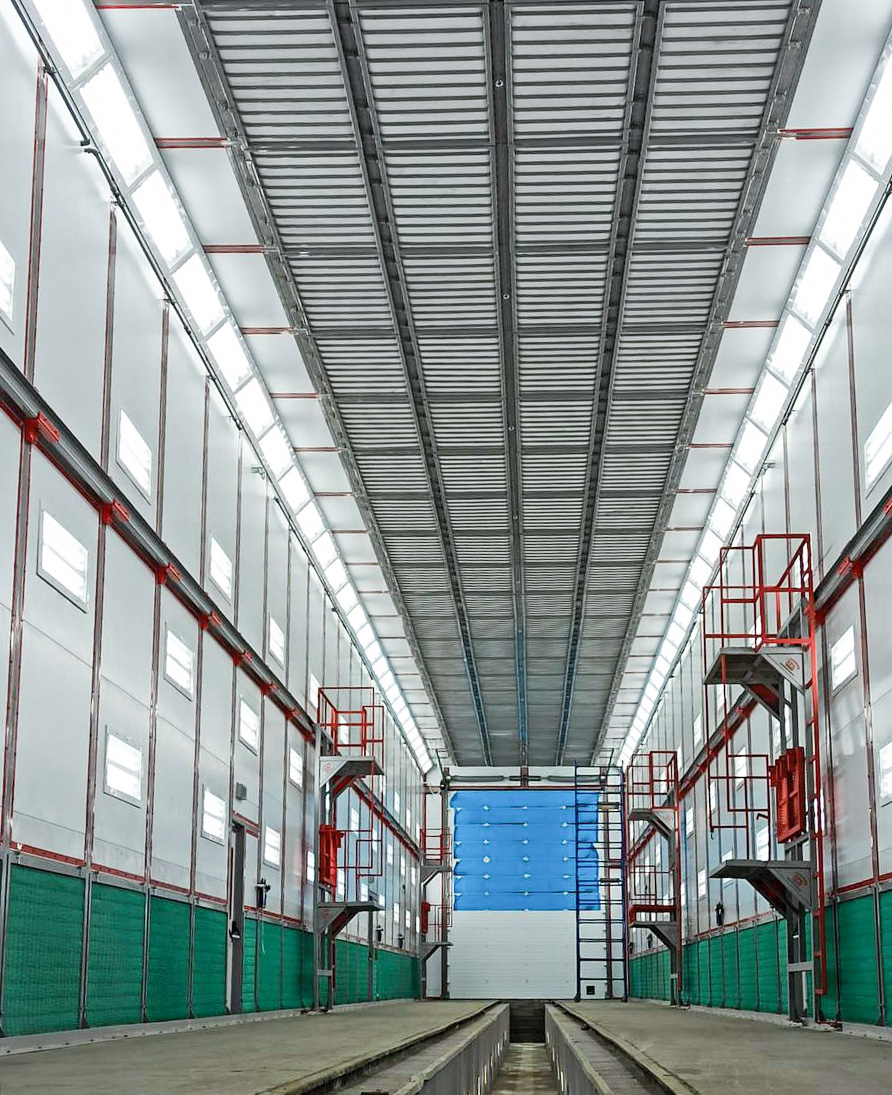

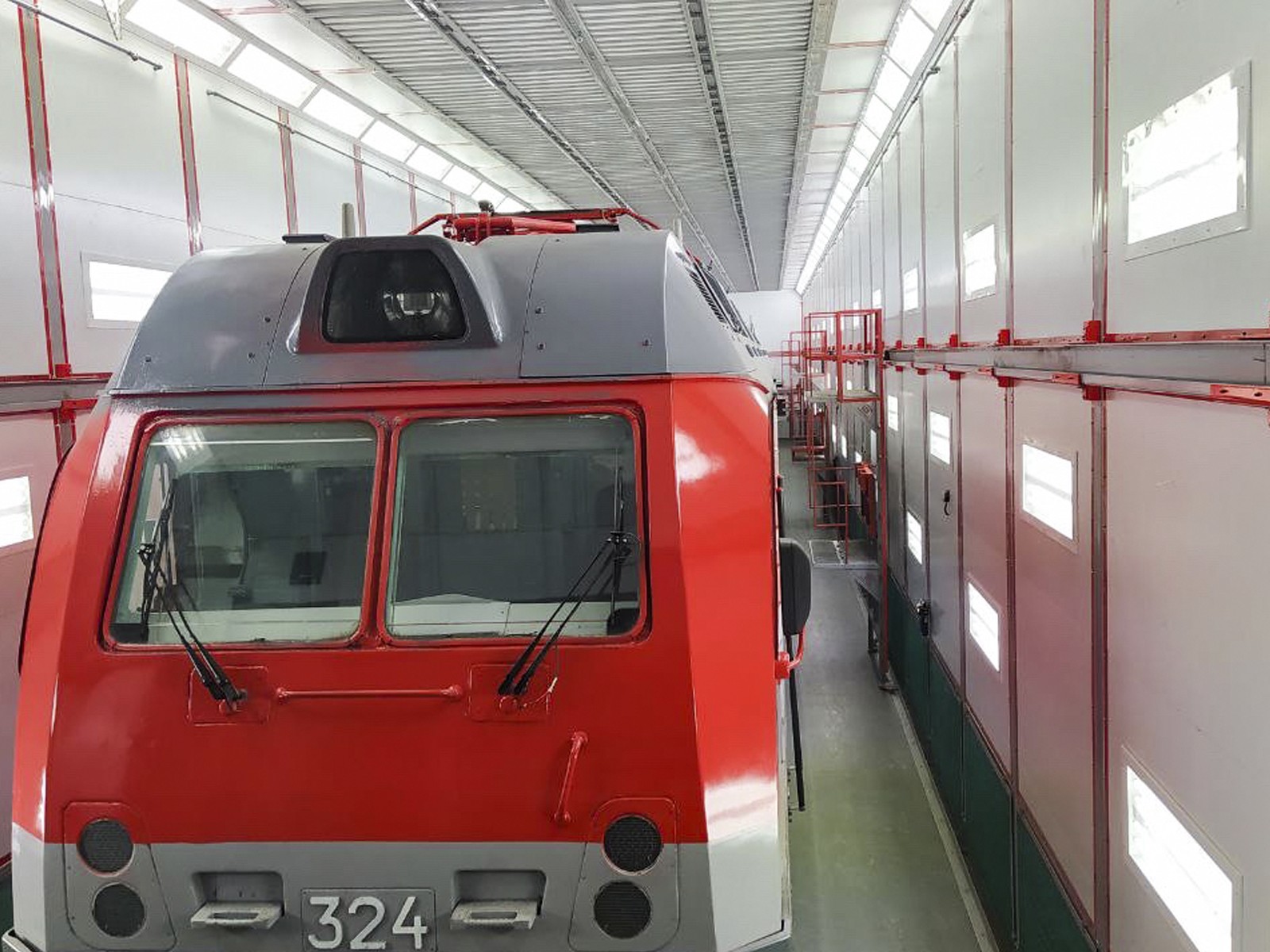

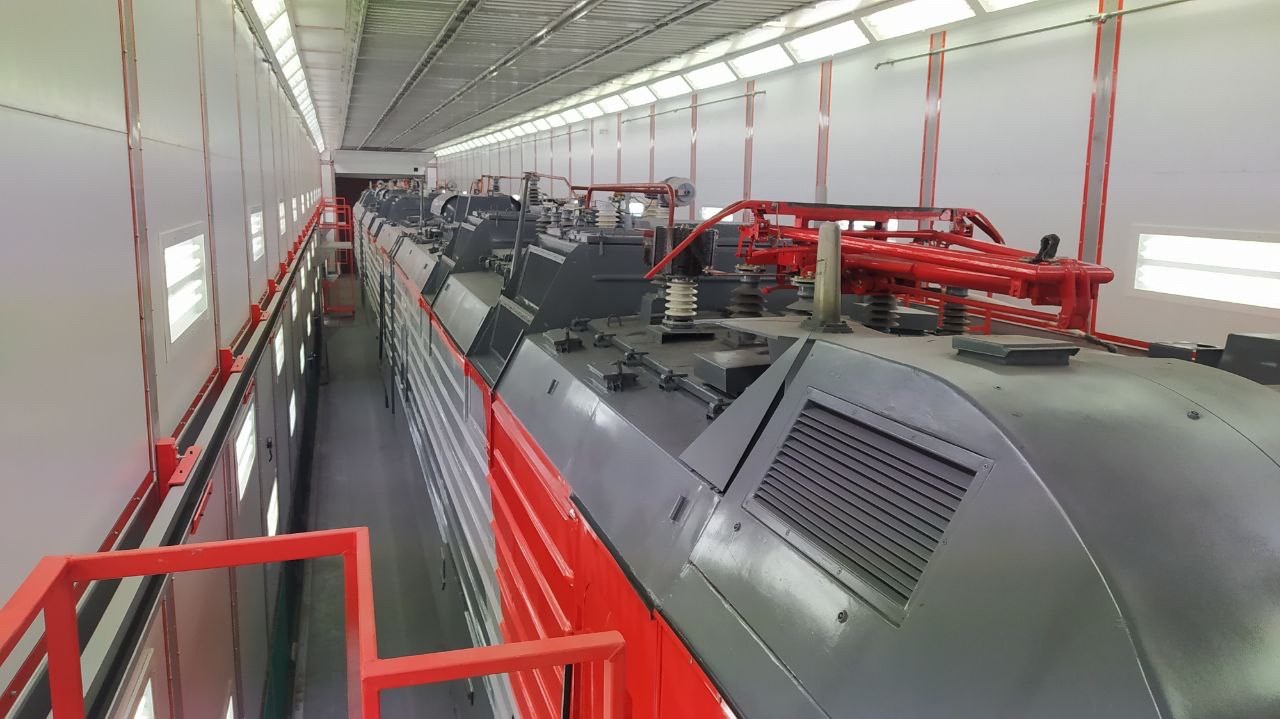

Окрасочно-сушильная камера для электровозов обеспечивает возможность одновременной обработки трёх электровозов.

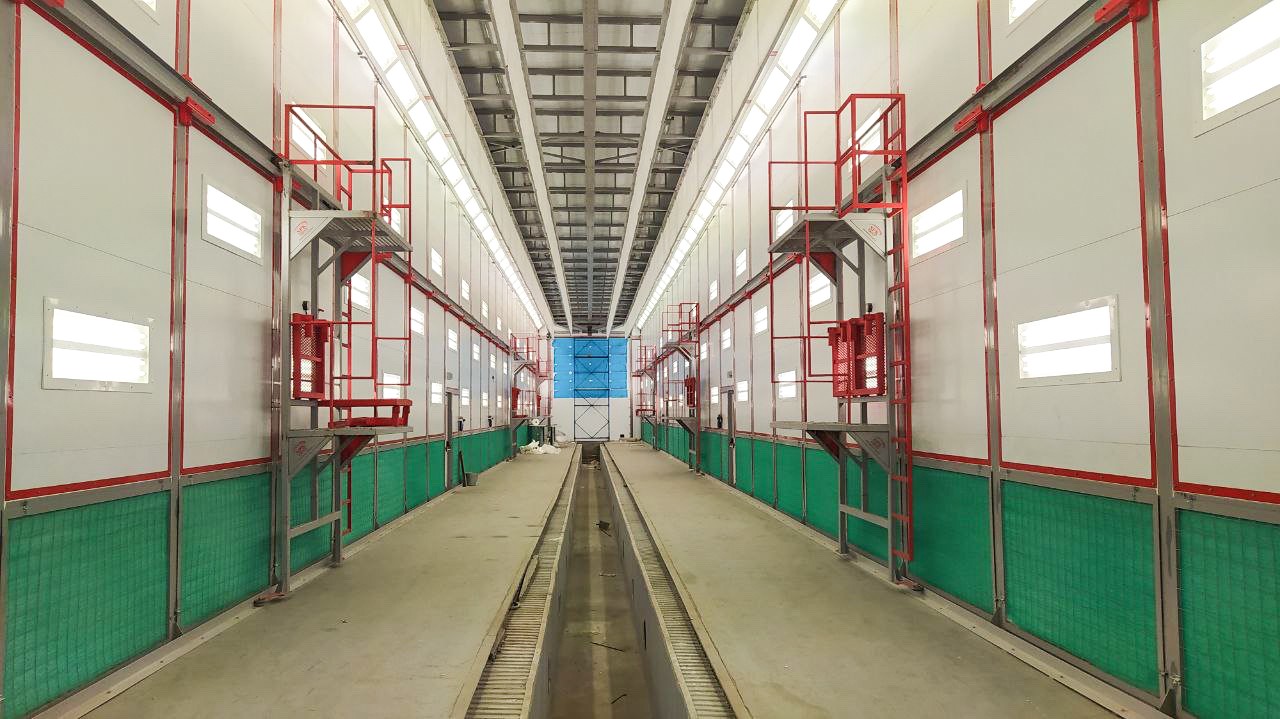

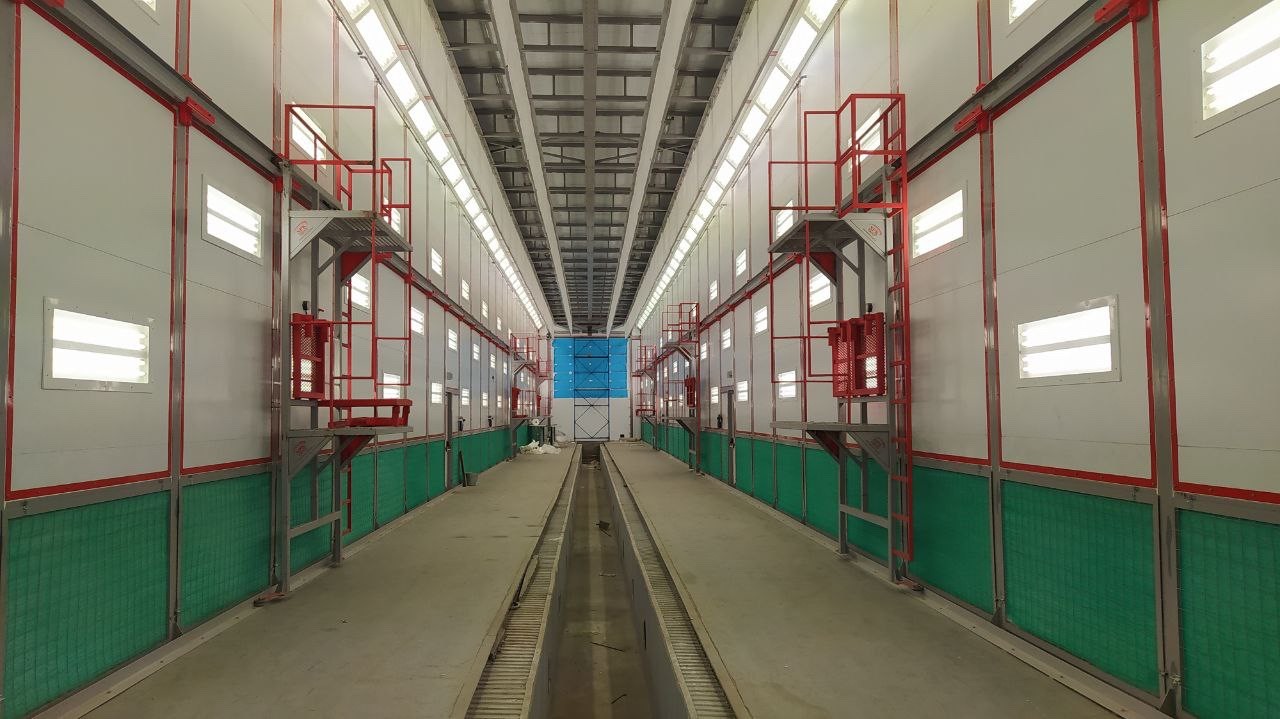

Внутренние габариты камеры составляют 56800х6000х6800 мм. Воздушный поток организован по диагонали, вытяжка происходит через боковые решетки. Ворота подъёмно-секционные размером 4600х6000 мм оборудованы электроприводом и конечными выключателями. Пульт управления воротами расположен снаружи камеры.

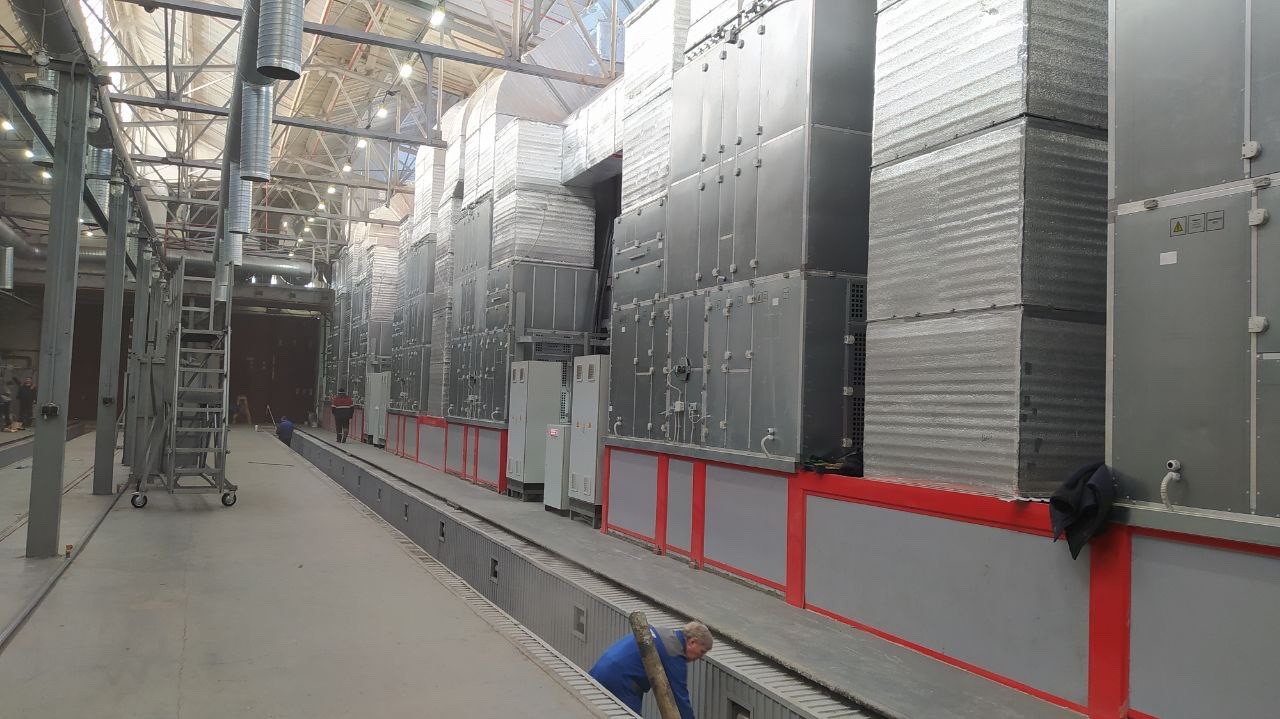

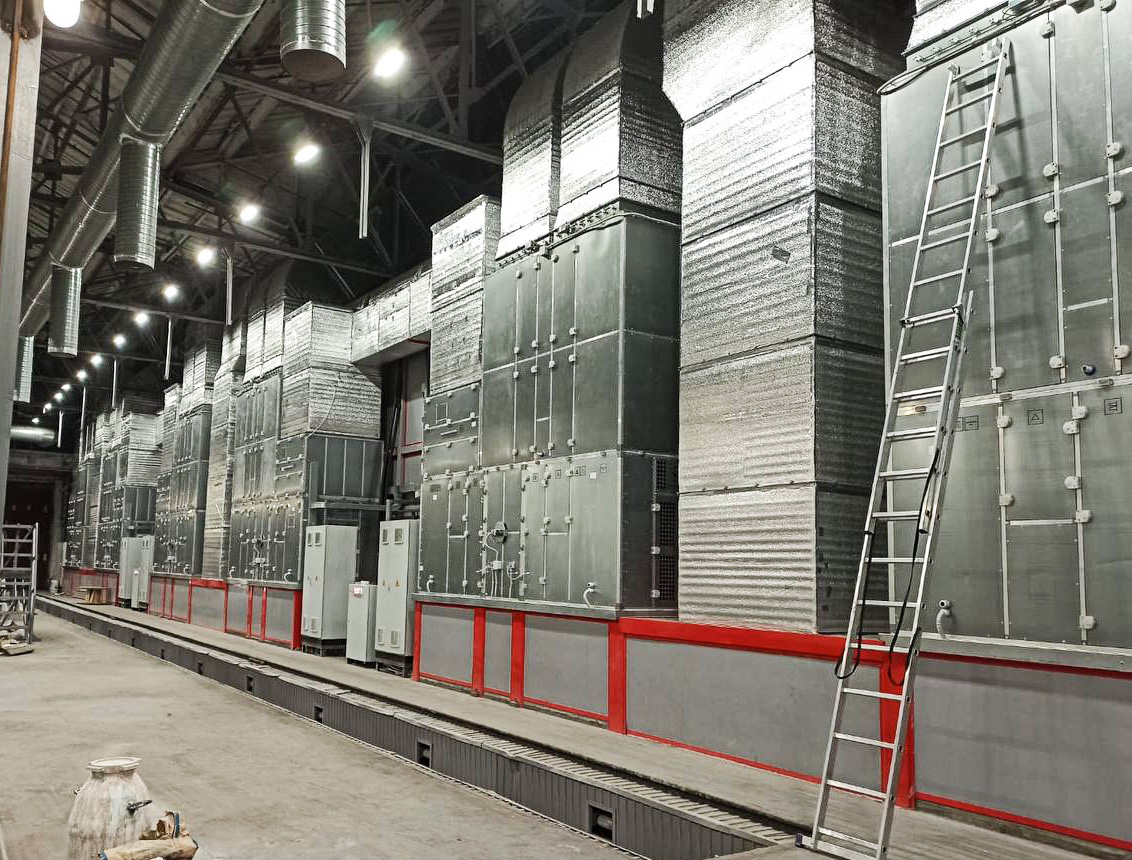

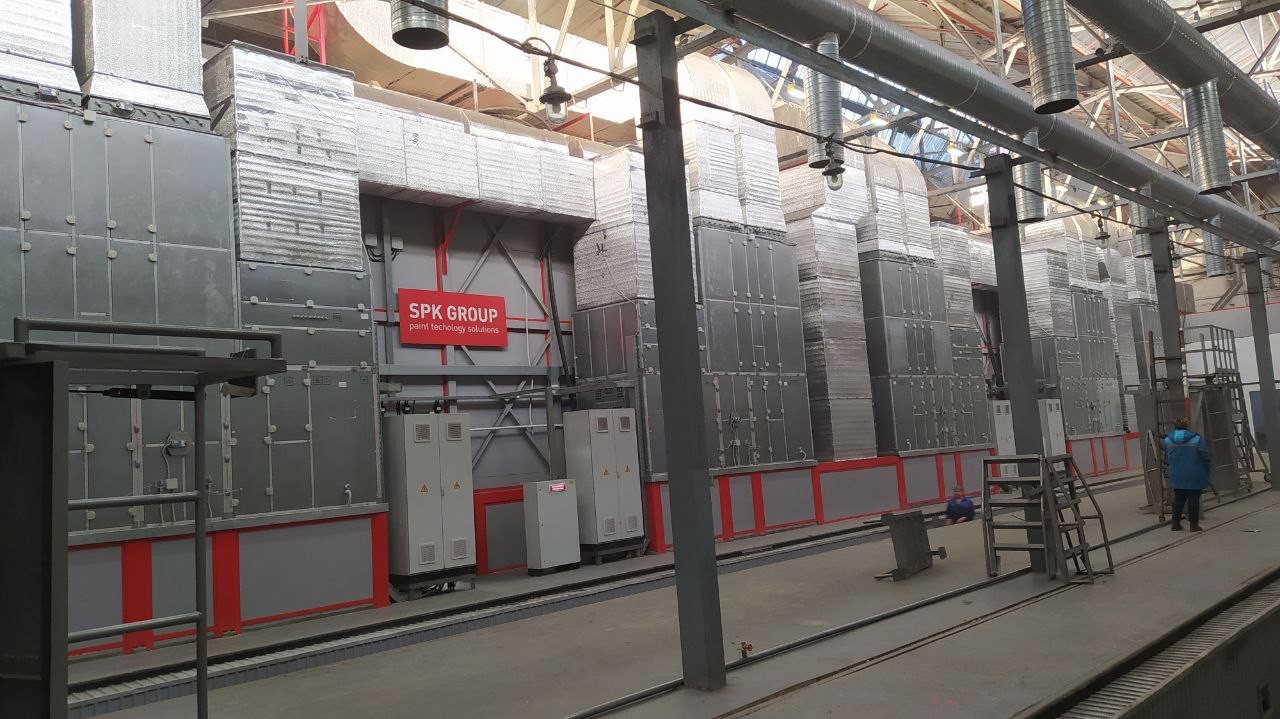

Камера оснащена шестью приточно-вытяжными агрегатами, смонтированными на напольных подставках справа по направлению движения внутри камеры. Каждый агрегат имеет производительность 35 000 м³/час.

Каждый приточно-вытяжной агрегат включает в себя:

• электрокалорифер;
• карманные фильтры класса G4, установленные в приточной и вытяжной секциях;
• автоматическую заслонку с сервоприводом;
• инверторный привод электродвигателя вытяжной части;
• рекуперативный теплообменник.

Нагрев воздуха осуществляется посредством электрокалориферов. При работе в зимнем режиме потребление электроэнергии составляет ориентировочно 1940 кВт для процесса окраски и 450–500 кВт в режиме сушки.

В камере предусмотрены автоматическая система пожаротушения и сигнализация.

Для управления режимами работы установлен программируемый контроллер с сенсорным дисплеем.

Система автоматизации включает шесть электрических шкафов и главный шкаф управления.

Также внутри кабины камеры смонтирован блок подготовки воздуха (HUBERT) с редуктором и быстросъемными муфтами.
