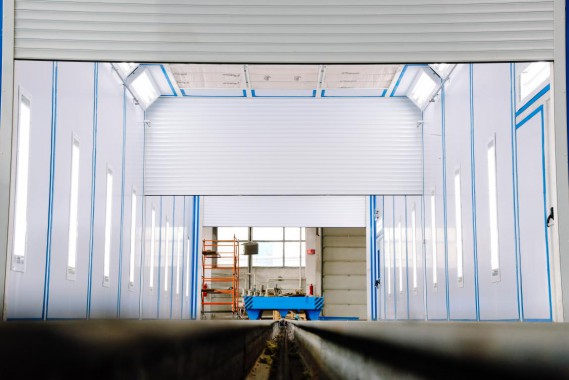

Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий

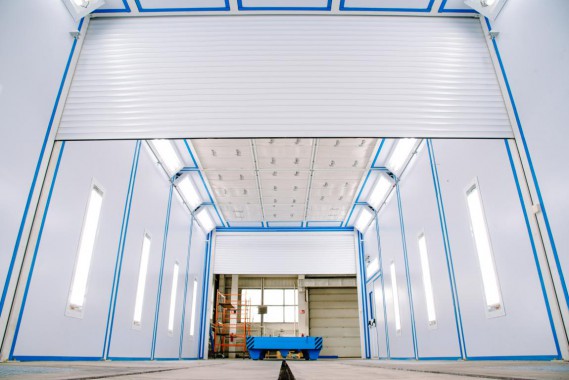

Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий

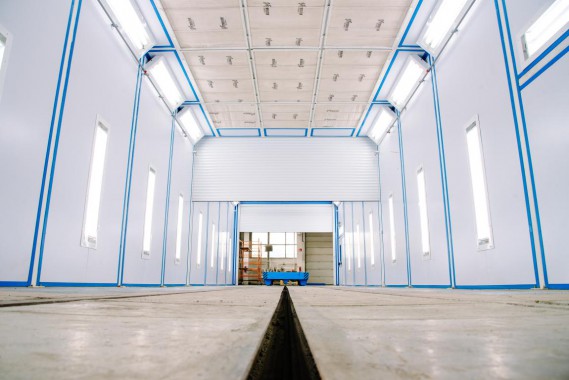

Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий

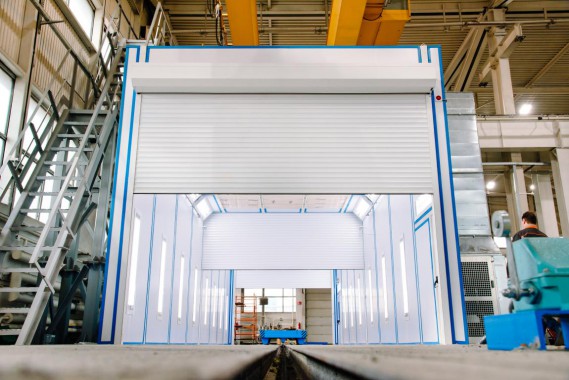

Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий

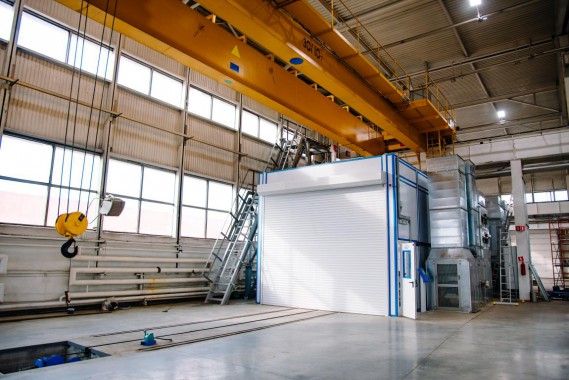

Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий
Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий
Проходная окрасочно-сушильная камера SPK-17.5.4, г. Ленинск-Кузнецкий

Данная проходная окрасочная камера служит для подготовки изделий к окрашиванию, нанесению лакокрасочных покрытий с дальнейшей сушкой.

Вес изделия максимальный: 30000 кг.

Изделие перемещается при помощи технологической тележки по рельсовой колее (900 мм).

В камере 2 секции, каждая управляется независимо. Габариты внутренние: 17000х5000х4000 мм, размеры внешние: 17150х6400х4700 мм.

Вертикальная вытяжка проходит через решетки. Четыре канала. Каждый канал размером 780х7000 мм.

Кабина представляет собой силовой каркас.

Ворота основные - подъемно-секционные, 2 шт. Из стали. Габариты ворот - 4.500х3.800 мм.

Предусмотрена роллетная перегородка между секциями. Размер - 5000х4000 мм.

В торцевых стенах камеры установлены две сервисные двери, размер каждой составляет 800х2000 мм.

Прямая крыша, материал - сталь.

Освещение в камере обеспечено 16-ю светильниками по 4 лампы, установленными под потолком, а также 16 - по стенам.

Тележка внутрицеховая, с механическим приводом, обладает грузоподъемностью 30 т.

Приток и вытяжка. Генератор размещается сбоку. Два генератора в притоке и столько же в вытяжке.

2 теплообменника, подогрев - электроэнергия. Общая тепловая мощность - 560 кВт.

Фильтрация внутри камеры обеспечена предварительным фильтром, потолочным на приточке, а на вытяжке - предварительным кассетным и стекловолоконным.

Программируемый контроллер отвечает за управление режимами камеры.

Питание двигателя – 3 по 380 Вт/50 Гц, освещения – 220 Вт/50 Гц.

Мощ-сть энергопотребления max равна 630 кВт.

Технические характеристики
Канал
Габариты ОСК
