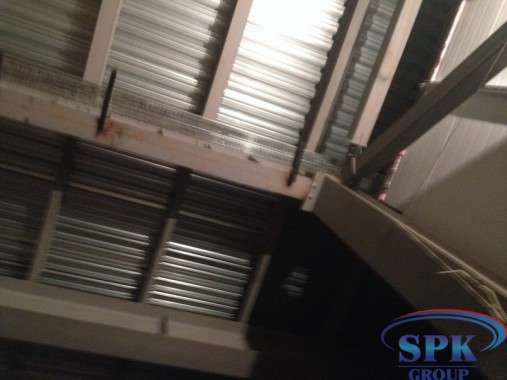

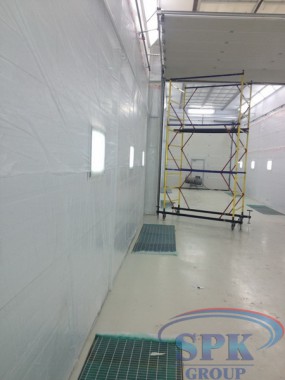

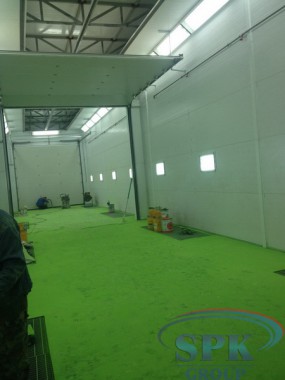

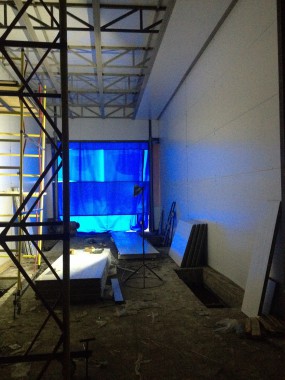

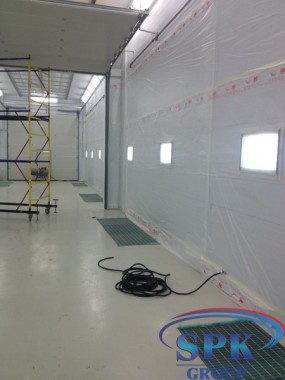

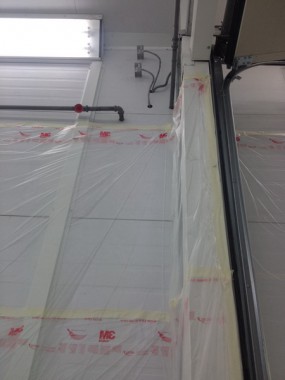

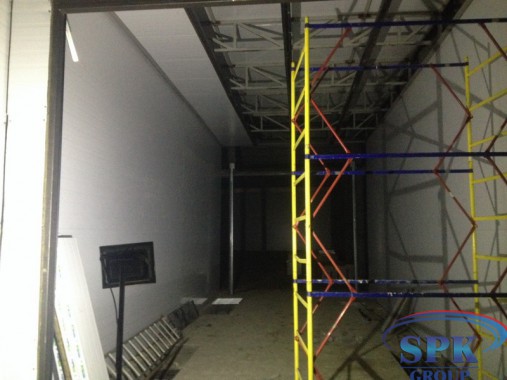

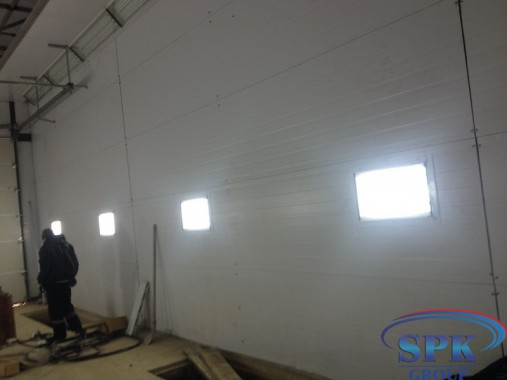

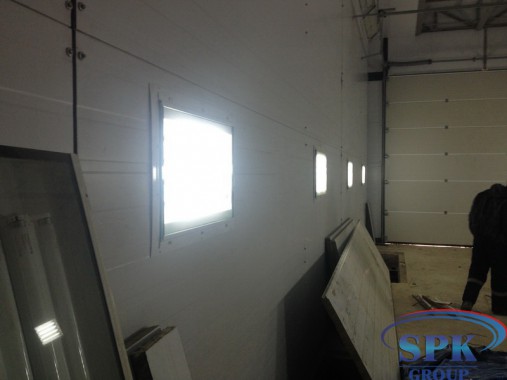

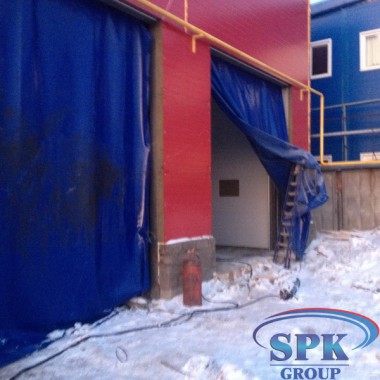

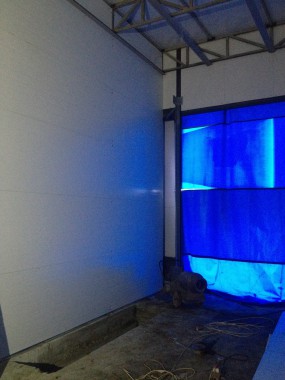

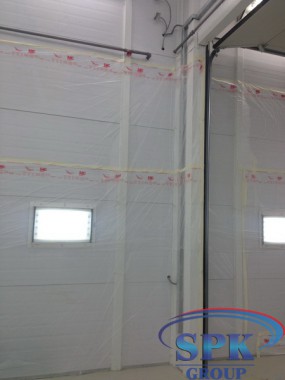

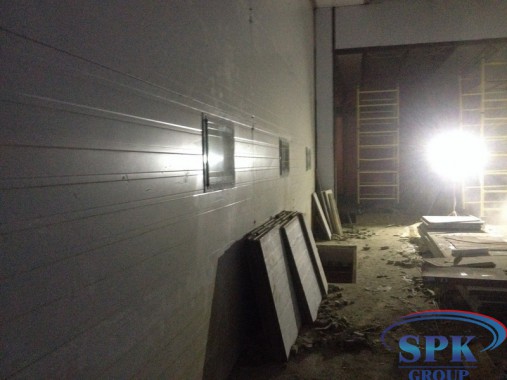

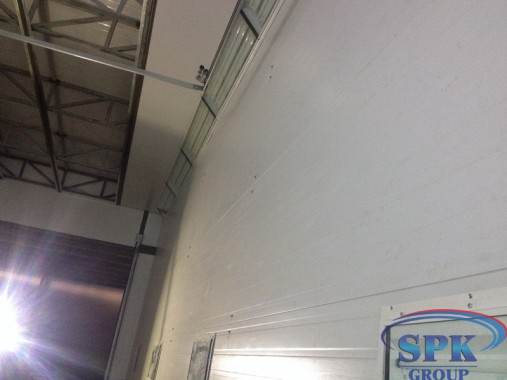

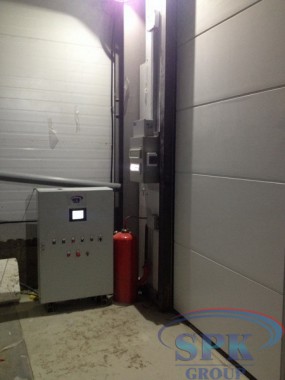

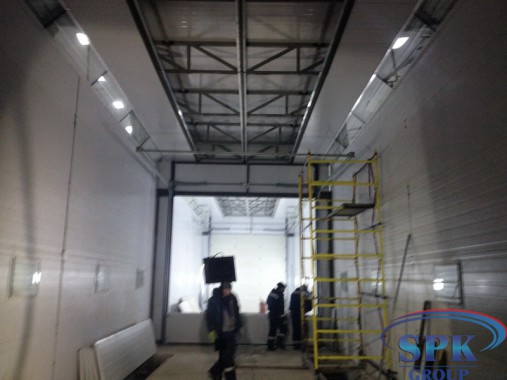

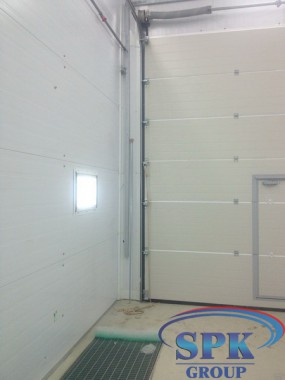

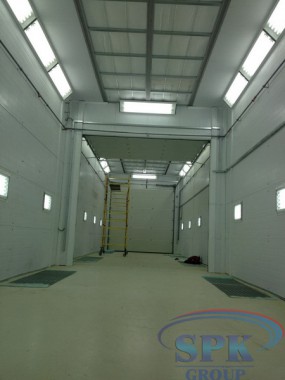

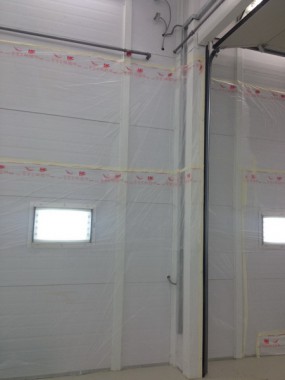

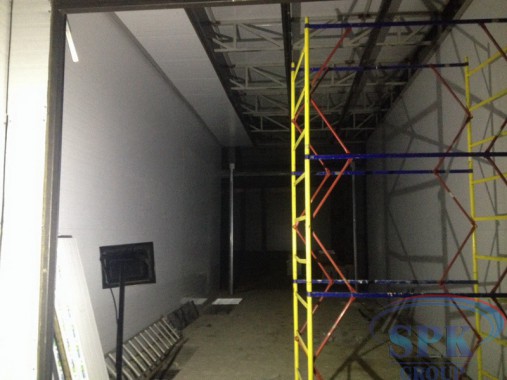

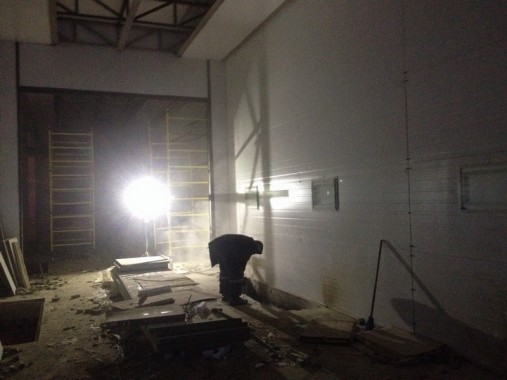

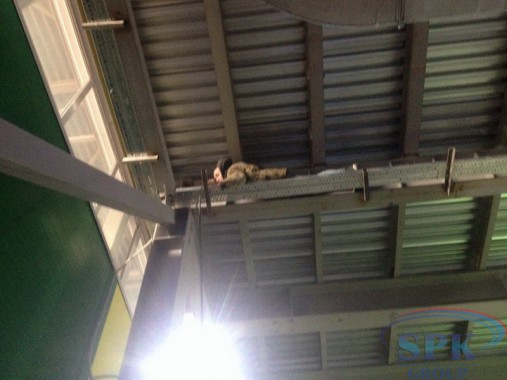

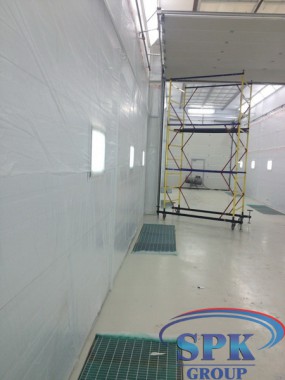

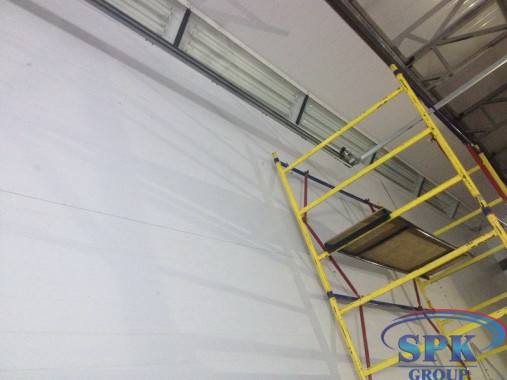

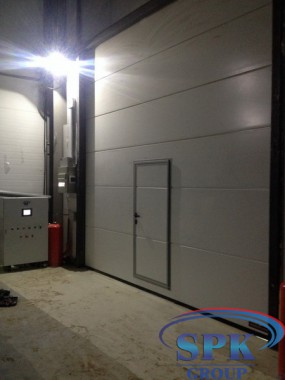

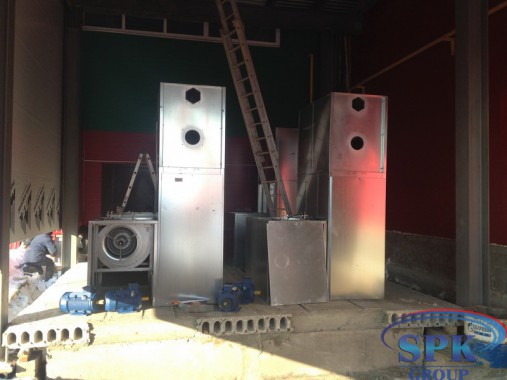

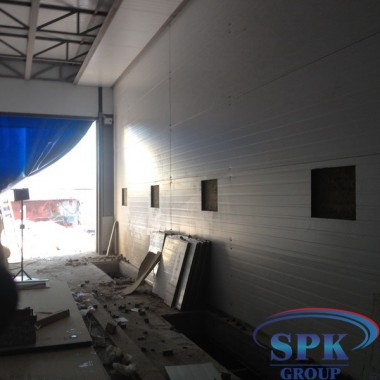

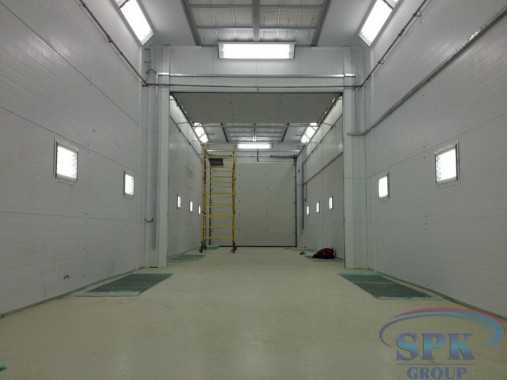

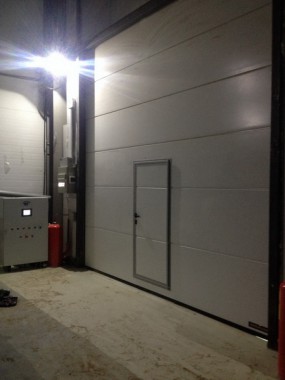

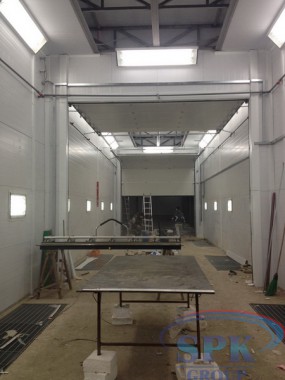

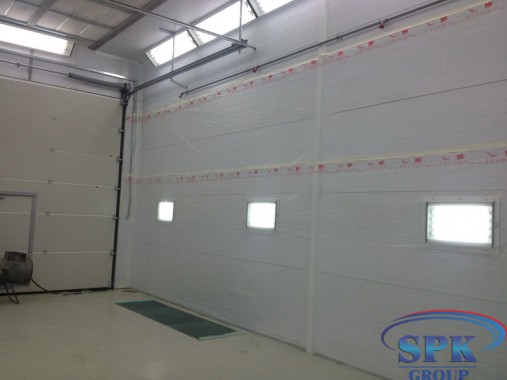

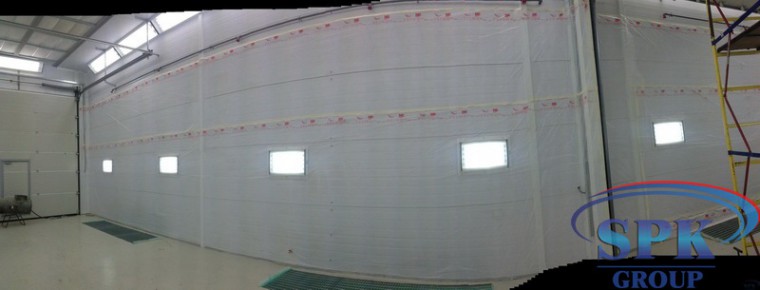

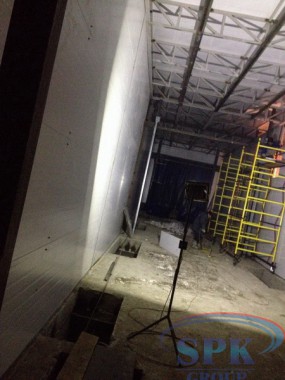

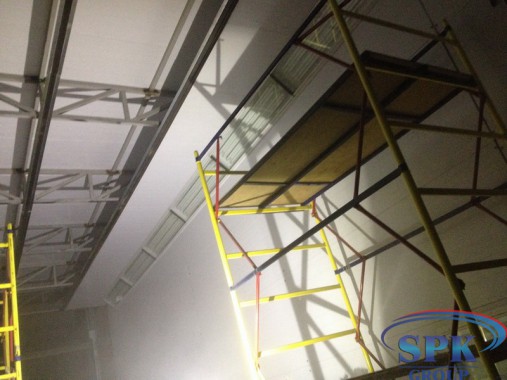

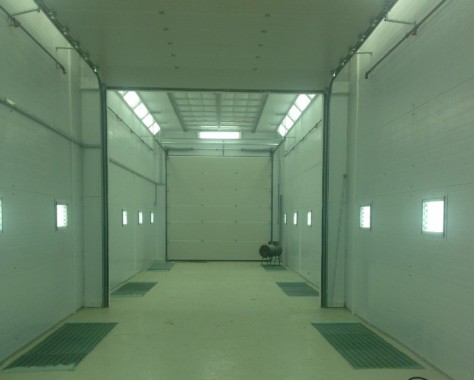

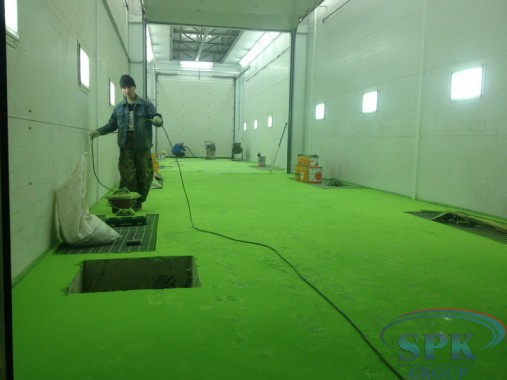

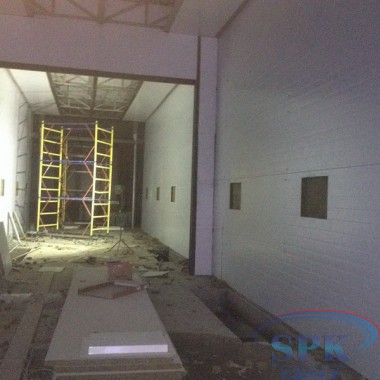

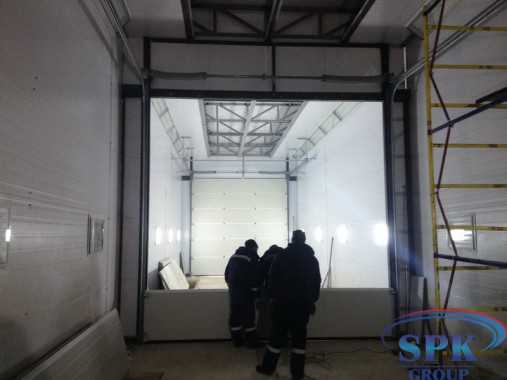

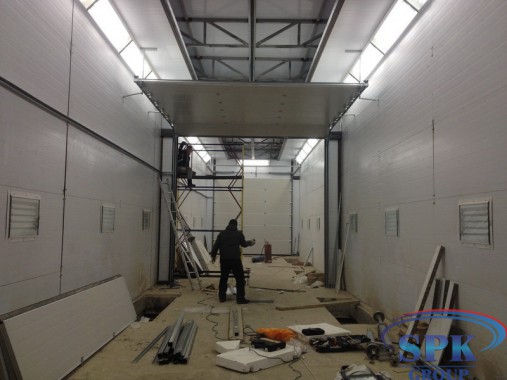

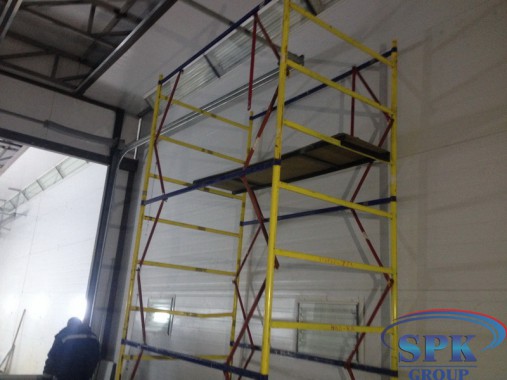

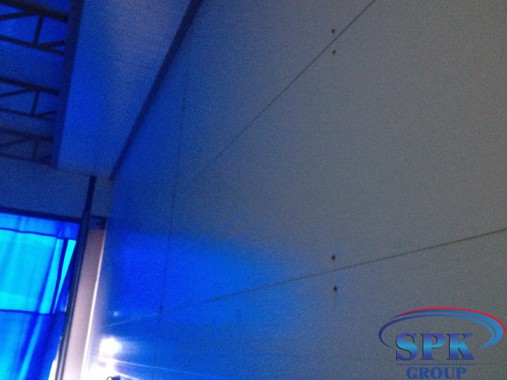

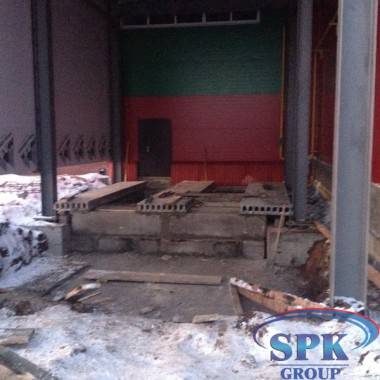

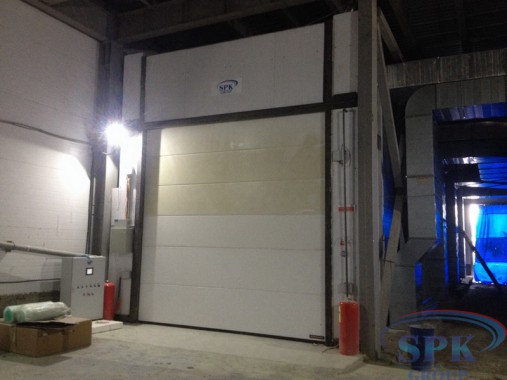

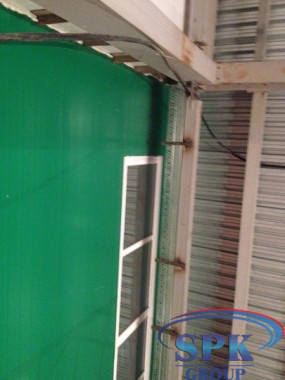

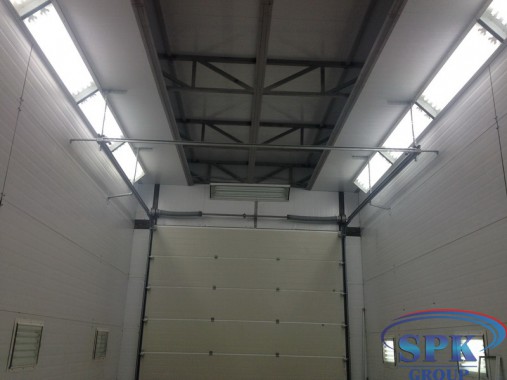

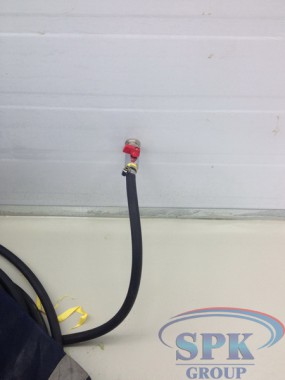

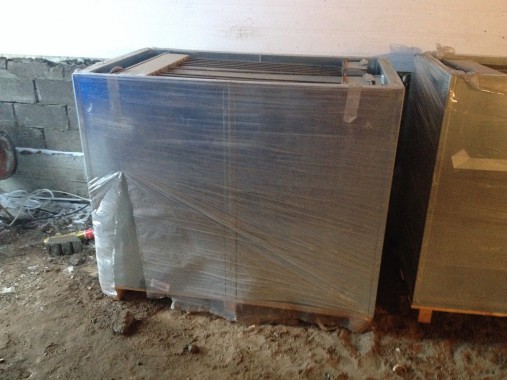

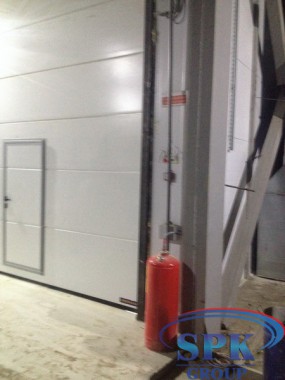

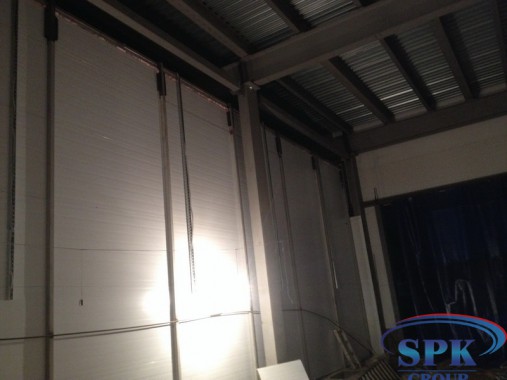

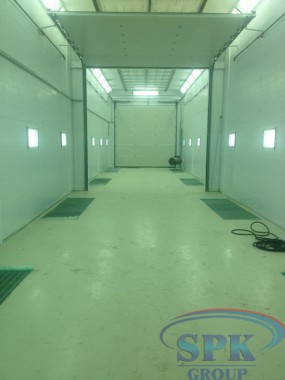

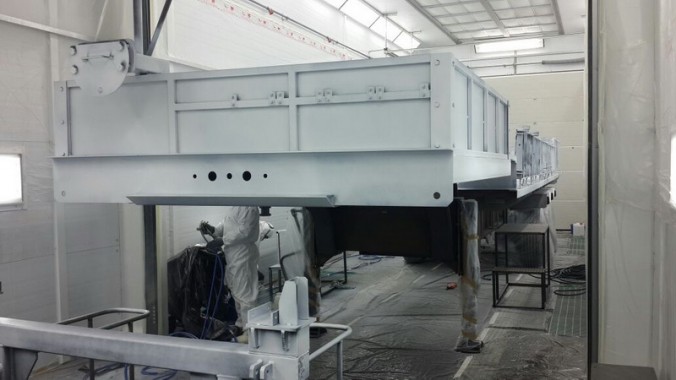

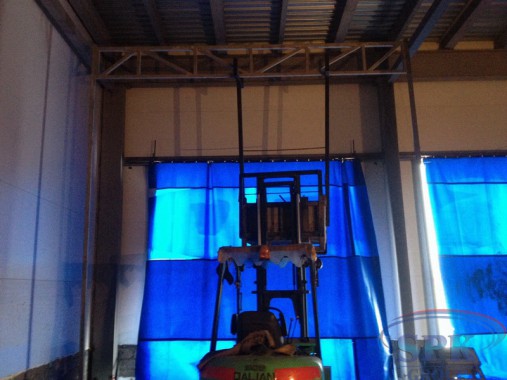

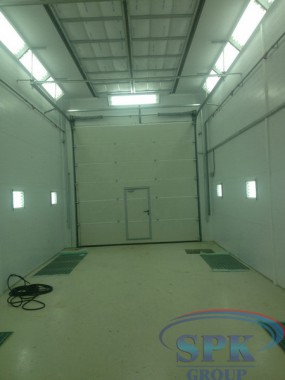

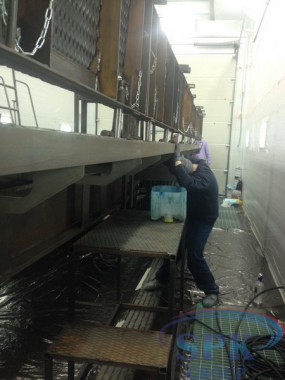

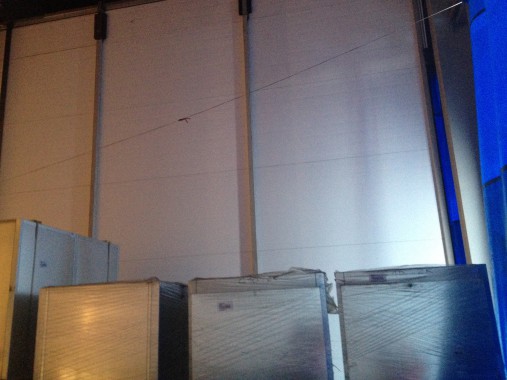

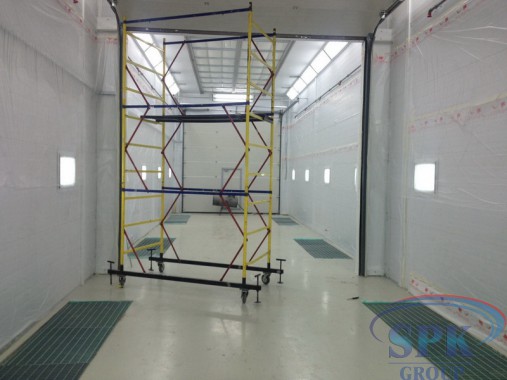

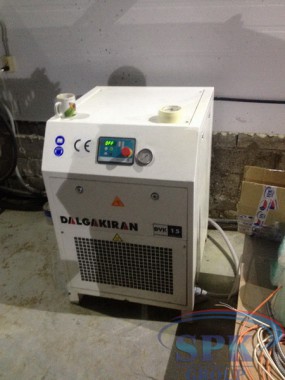

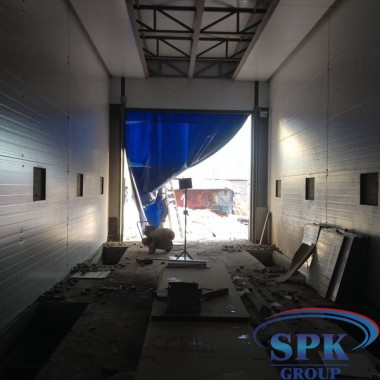

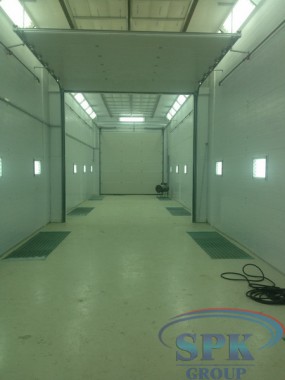

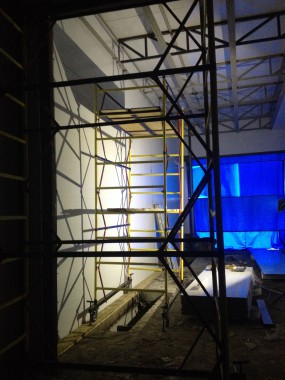

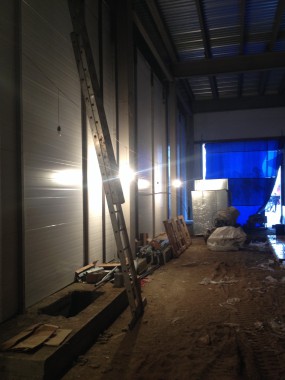

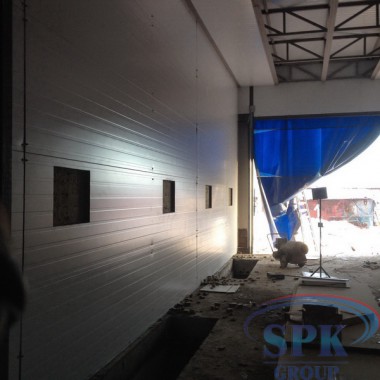

Строительство покрасочно-сушильной камеры проходного типа SPK-24.5.5 г. Набережные Челны
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ КАМЕРЫ
Размеры | |||||
Внутренние размеры | 24100x5000х5000 mm | Внешние размеры | 24300x5120x5600 mm | ||
Количество независимых секций | 2 |
|

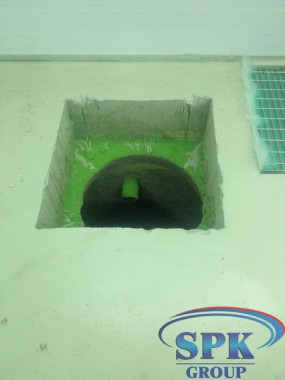

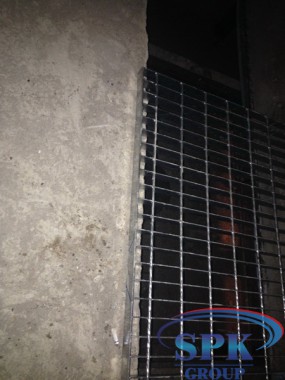

| ||
Поток воздуха | Нисходящий сверху | Вытяжка | Через пол | ||
Вытяжка | |||||
Количество каналов | 4 канала | Размер канала | 11480х760mm/канал | ||

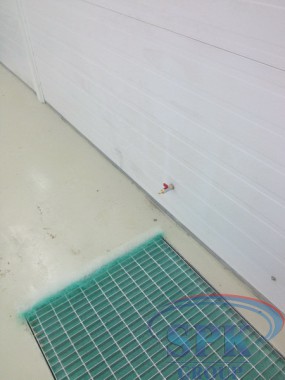

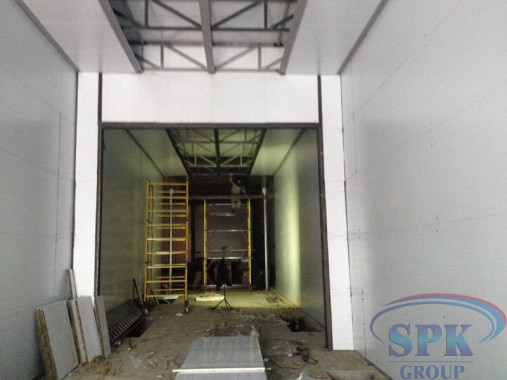

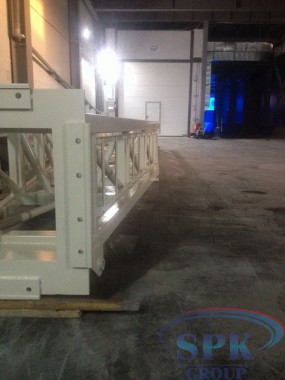

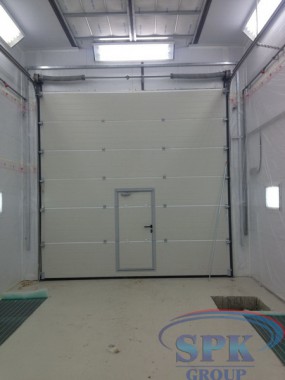

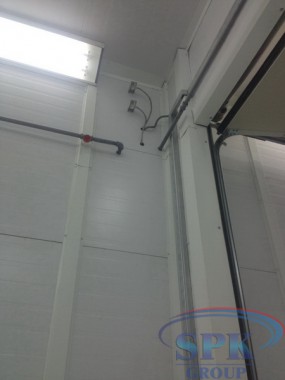

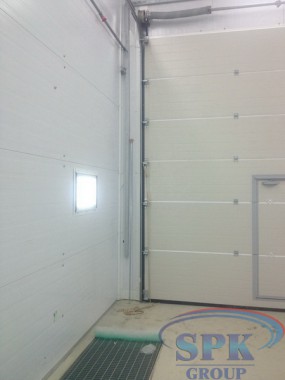

Количество решеток | 4 ряда решеток | Материал решеток | плоские стальные полосы+10mm скрученная стальная арматура | ||
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 1000 кг/м.кв | ||
Кабина. | |||||
Конструкция | Силовой каркас | Наличие стальной конструкции | Да | ||
Главная дверь. 3 шт | |||||

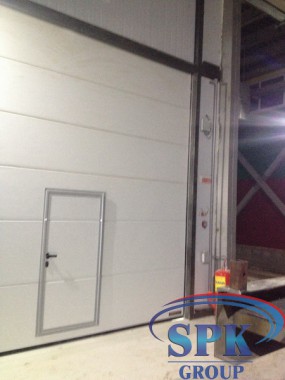

Тип | Подъемно-секционная | Размеры ворот | 4000х4000 (ШхВ) | ||
Материал | Оцинкованная сталь | Разделение камеры | нет | ||
Структура окон | Без окон | Уплотнение | Теплоизоляционная резина | ||

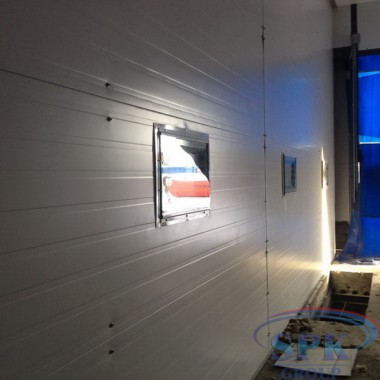

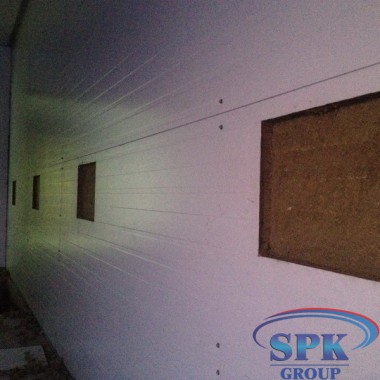

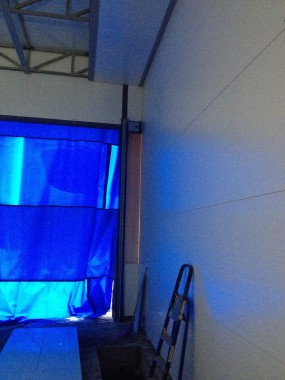

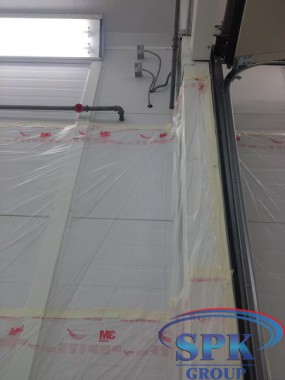

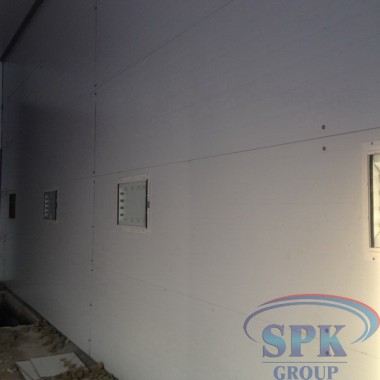

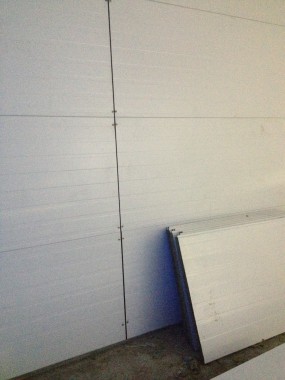

Стеновые панели. | |||||
Толщина панели | 60 мм. | Толщина стали | 0,6 мм | ||
Наполнитель | Минеральная вата | Свойства наполнителя | Негорючий, пропитан антисептиком | ||
Плотность заполнения | 32 кг/м³ |
|

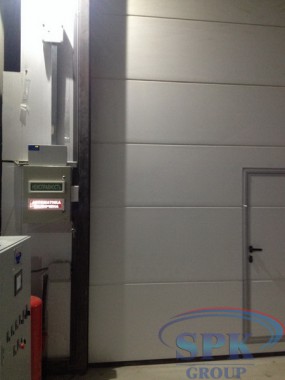

| ||
Сервисная дверь | |||||
Количество дверей | 4 шт. | Размеры дверей | 800х2000(ШхВ) | ||
Расположение | 2 справа, 2 слева | Структура окна | Овальное окно с теплоизоляционной резиной | ||

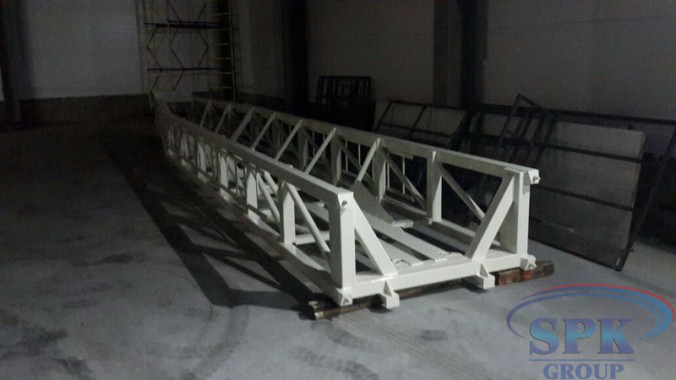

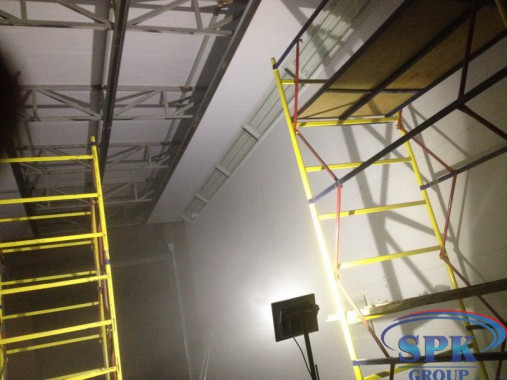

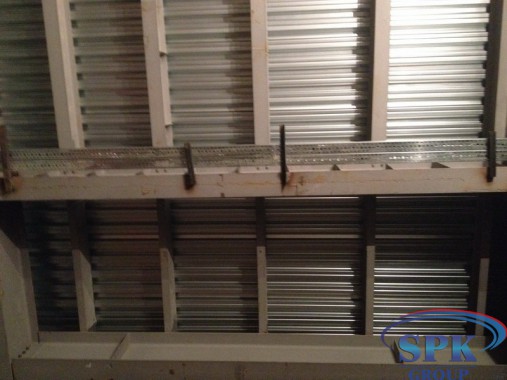

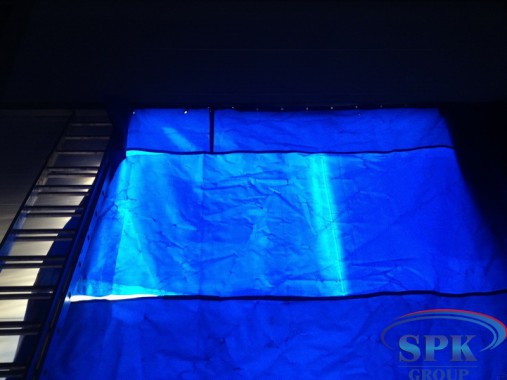

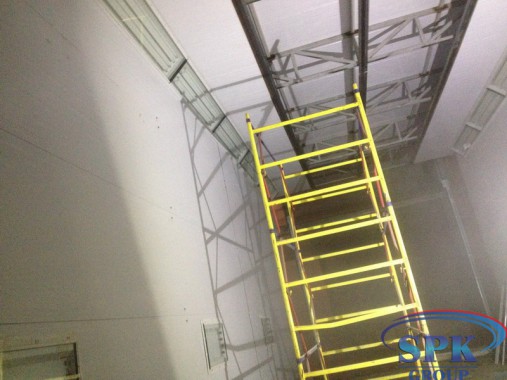

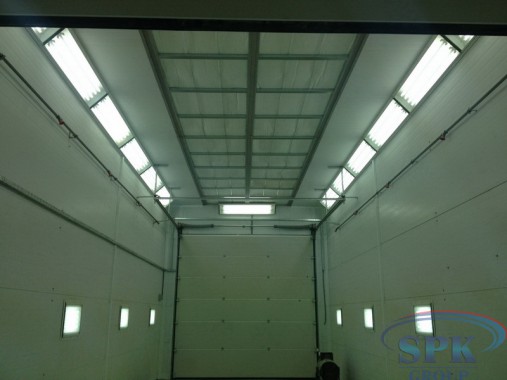

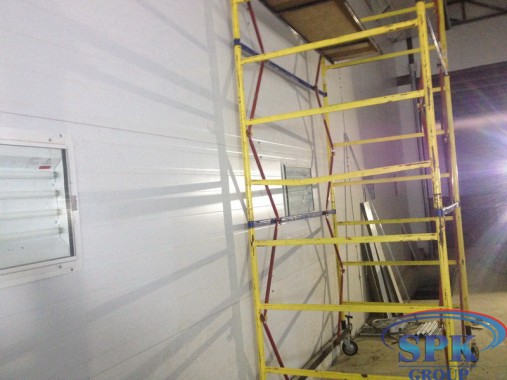

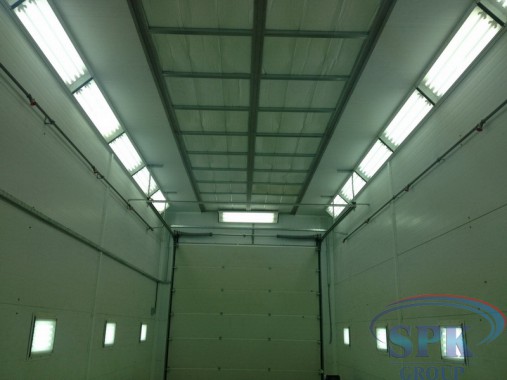

Крыша. | |||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | ||
Конструкция потолка с креплением потолочных фильтров | Каркас из стали D8 | Покрытие каркаса | Есть, порошковая покраска | ||
Материал панели крыши | Минеральная вата | Потолочные фильтры | SP-600G | ||
Освещение | |||||
Верхний свет (45 градусов) | 32 плафона по 4 лампы = 128 ламп по 36 Вт | Каркас крепления светильников | Стальной каркас | ||
Нижний свет (встроенный в панели) | 32 плафона по 2 лампы = 64 лампы по 18 Вт |
|

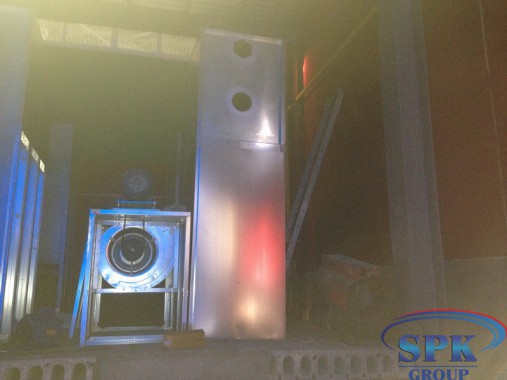

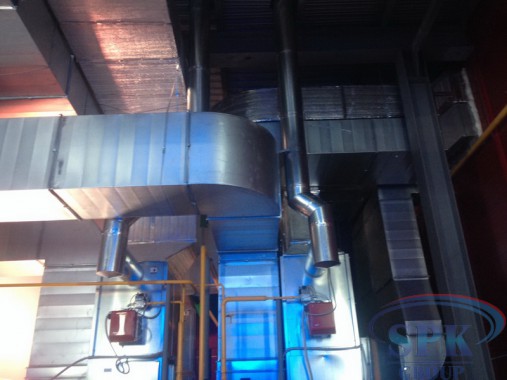

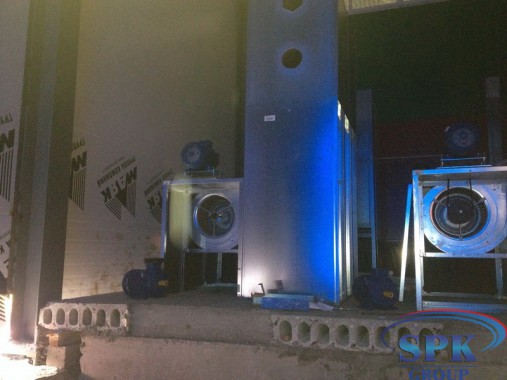

| ||
Выпрямитель | 1 действие для 2 ламп | Общая мощность | 5 760 Вт | ||
Группы притока и вытяжки | |||||
Положение генератора | Левая сторона | Конструкция генераторной группы | Квадратная, стальная конструкция | ||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из EPS панелей | Регулировка потоков воздуха | Автоматическая заслонка | ||
Количество генераторов притока | 4 генератора | Количество генераторов вытяжки | 4 генератора | ||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх |
Модель вентилятора притока | Центробежный вентилятор двойного действия | Модель вытяжного вентилятора | Центробежный вентилятор двойного действия |
Искро-взрывозащищенное исполнение (ЕХ) | Искро-взрывозащищенное исполнение (ЕХ) | ||
7,5 кВт | 7,5 кВт | ||
Производительность: 96 000 м³/ч | Производительность: 96 000 м³/ч | ||
Давление 760 Па. | Давление 731 Па. Ременной привод | ||
Управление притоком воздуха | Автоматическая заслонка | Управление вытяжным потоком воздуха | Оборудован ручной заслонкой |
Подогрев воздуха | |||
Способ подогрева | Газовая или дизельная горелка, паровой или водяной нагрев. | Количество теплообменников | 4 шт. |
Модель газовых горелок | R5/R5G | Производительность горелок | 920 кВт |
Структура теплообменника | Мультицикл; антивзрывчатое отверстие | ||
Мощность (без рекуператора) | 920 кВт | Мощность (с рекуператором) | 480 кВт |
Фильтрация | |||
Фильтр притока | Основной фильтр карманной формы; Потолочный фильтр | Фильтр вытяжки | Стекловолоконный фильтр, угольный фильтр |

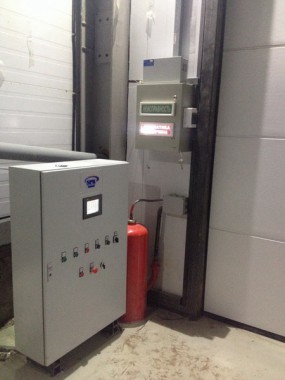

Система контроля технологических режимов. IP 65 | |||
Способ управления | Реле контроллер | ||
Панель управления | Окрашивание; возрастающее температурное распыление; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; |
Питание | |||
Питание двигателя | 3х380 Вт/50Гц | Питание освещения | 220 Вт/50Гц |
Общая мощность 15 - 68 кВт; |

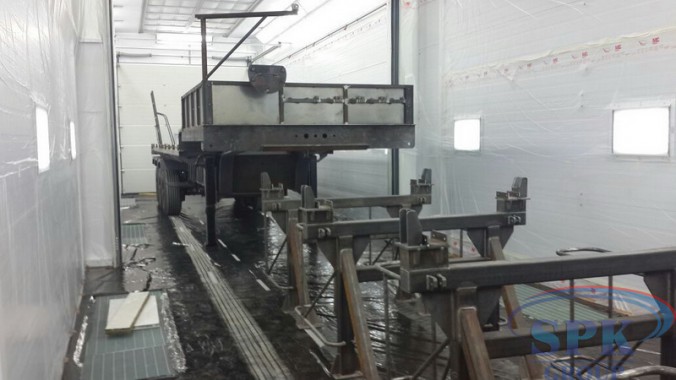

Камера покрасочно-сушильная проходного типа предназначена для окраски грузового автотранспорта.
Внутренние габариты камеры (ДхВхШ): 24100x5000х5000 mm
Внешние габариты (ДхВхШ) : 24300x5120x5600 mm
Габариты ОСК
