Окрасочно-сушильный комплекс с конвейером SPK GROUP, г. Брянск

ОПИСАНИЕ ПРОЕКТА

Состав комплекса

ОКРАСОЧНАЯ КАМЕРА SPK-SB-42.4.4
СУШИЛЬНАЯ КАМЕРА SPK-CB-30.4.4
КОНВЕЙЕР МОНОРЕЛЬСОВЫЙ SPK-CS.OAM.600

ОКРАСОЧНАЯ КАМЕРА SPK-SB-42.4.4

Окрасочная камера представляет собой проходную конструкцию, размещенную внутри производственного цеха.

Кабина камеры выполнена на основе прочного металлического каркаса, обшитого сэндвич-панелями толщиной 50 мм с наполнителем из минеральной ваты на основе базальтового волокна. Внутренние габариты камеры составляют 42 850 × 4 000 × 3 500 мм. Для въезда и выезда транспорта предусмотрены две металлические складчатые ворота высотой 3 000 мм и шириной 3 500 мм. Дополнительно кабина оснащена тремя сервисными дверями типа «Антипаника» размером 800 × 2 000 мм.

Система вентиляции камеры — принудительная приточно-вытяжная с забором и выбросом воздуха в окружающую среду. Вентагрегаты модели SPK-VU-35 (всего 4 шт.) расположены вдоль боковой стены кабины непосредственно в помещении цеха. Приточный воздух подаётся сверху вниз, а вытяжка осуществляется через решётки в нижней зоне стеновых панелей также в направлении сверху вниз. Общая производительность системы вентиляции составляет 140 000 м³/ч при кратности воздухообмена 208 крат в час.

СУШИЛЬНАЯ КАМЕРА SPK-CB-30.4.4

Камера сушки представляет собой проходную конструкцию, размещённую внутри производственного цеха.

Кабина камеры выполнена на основе металлического каркаса, обшитого сэндвич-панелями толщиной 80 мм с наполнителем из минеральной ваты на основе базальтового волокна. Внутренние габариты камеры составляют 30 740 × 4 000 × 3 500 мм. Для въезда и выезда изделий предусмотрены одни металлические складчатые ворота размером 3 500 × 3 000 мм. Дополнительно кабина оснащена тремя сервисными дверями типа «Антипаника» размером 800 × 2 000 мм.

Система вентиляции камеры — принудительная рециркуляционная с частичным обновлением воздуха и выбросом отработанного воздуха в окружающую среду. Два взрывозащищённых вентагрегата модели SPK-VU-23 (производительностью 23 000 м³/ч каждый) расположены вдоль боковой стены кабины непосредственно в помещении цеха. Подача воздуха осуществляется сверху вниз через сотовые вентиляционные решётки, а удаление воздуха — из нижней зоны камеры через пристроенные вытяжные короба. Общая производительность системы вентиляции составляет 46 000 м³/ч при кратности воздухообмена до 94 крат в час.

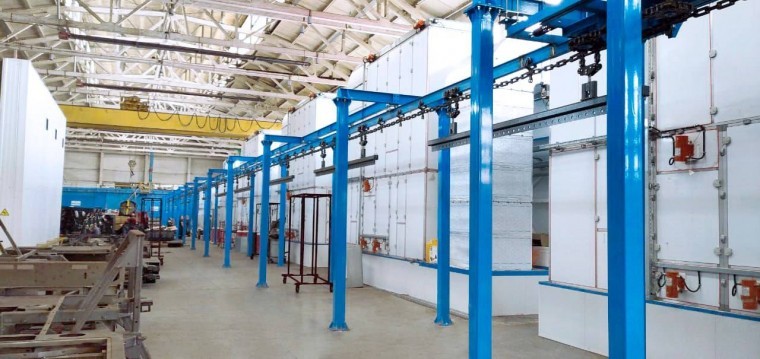

КОНВЕЙЕР МОНОРЕЛЬСОВЫЙ SPK-CS.OAM.600

Монорельсовый грузонесущий конвейер предназначен для транспортировки крупногабаритных деталей внутри производственного цеха.

Конвейер выполнен на базе двутавровой направляющей и имеет климатическое исполнение УХЛ4. Общая длина трассы составляет 214,4 м. Максимальные габаритные размеры транспортируемого груза — 4 000 × 1 500 × 1 000 мм. Расстояние между центрами соседних деталей на конвейере — 6 126 мм.

Конвейер укомплектован 35 траверсами, что позволяет одновременно транспортировать до 35 деталей массой до 1 500 кг каждая.
