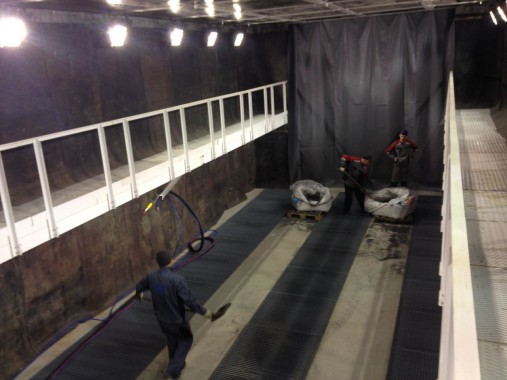

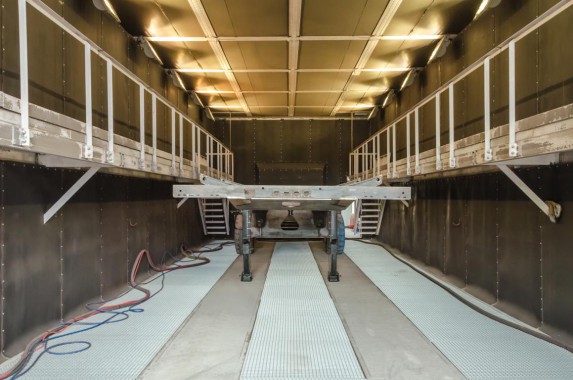

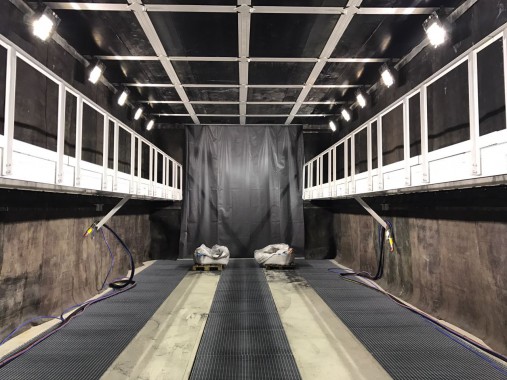

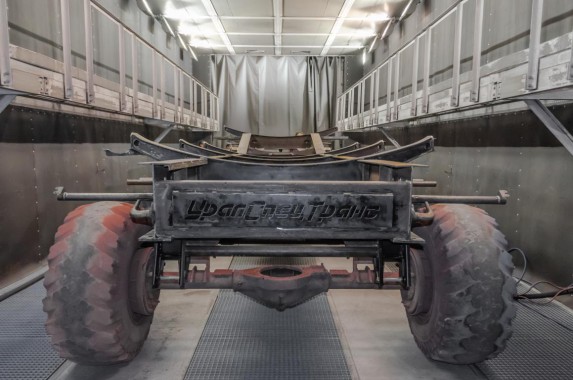

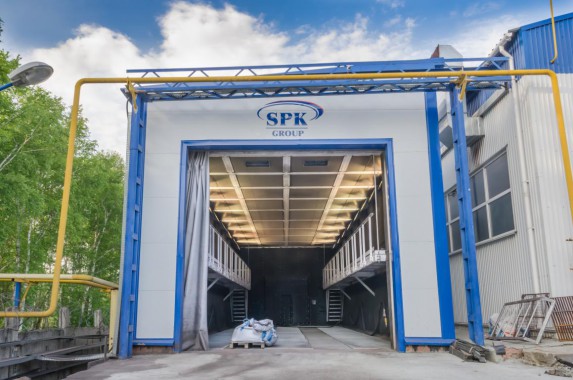

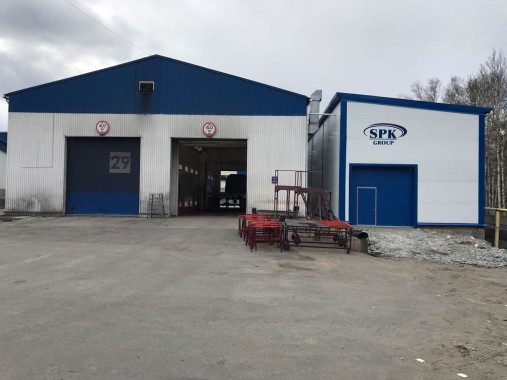

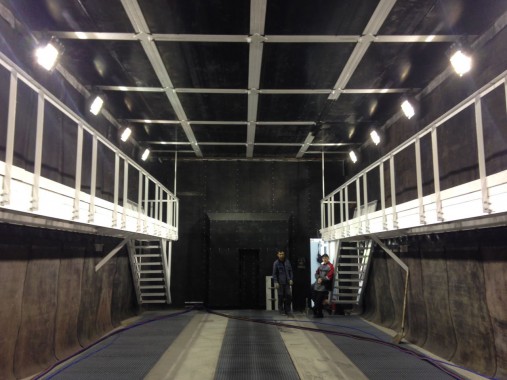

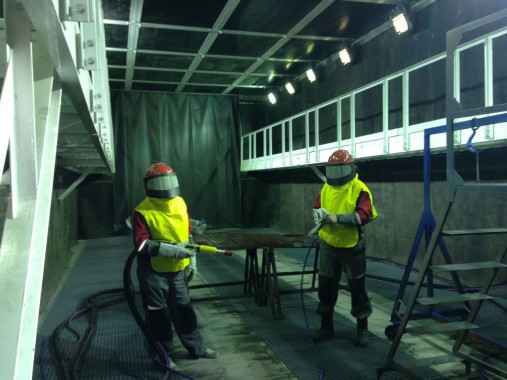

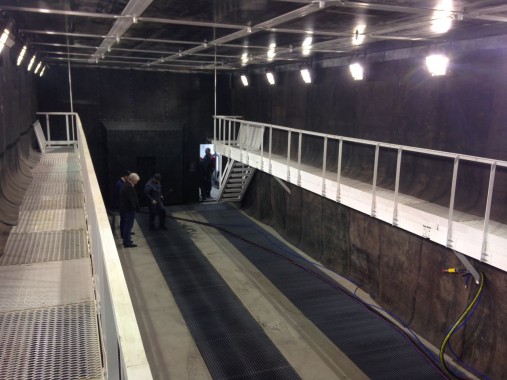

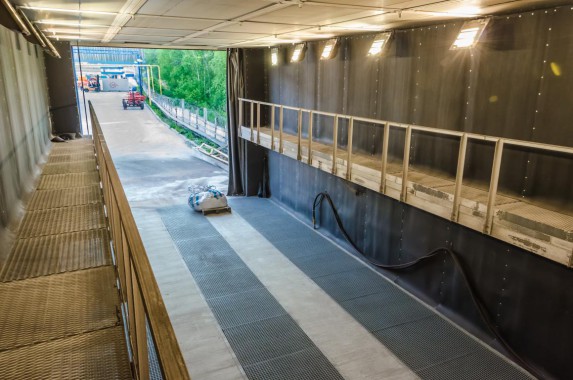

Уличная дробеструйная камера SPK-24.6.5
| Технические данные | |||
| Внутренние размеры дробеструйной камеры | Длина x ширина x высота | 16х6х4,5 | м |
| Наружные размеры | С учетом тех. помещения и навеса | 24х7,5х6,9 | |

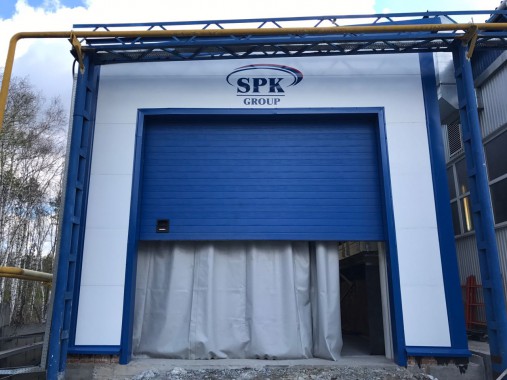

| Размеры ворот | Ширина x высота | 4,5 x4,5 | м |
| Несущая способность, статическая | Нагрузка на решётчатый настил | 500 | Кг на 1м2 |

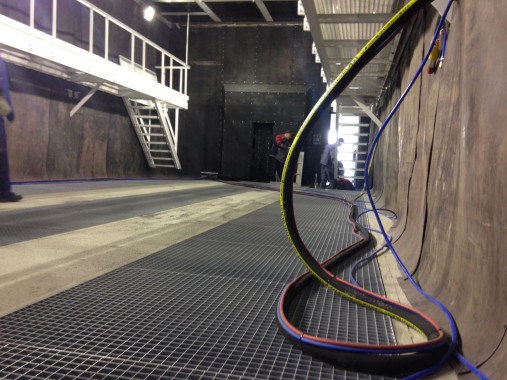

| Площадь напольной решётки | Длина x ширина | 15,5 x 3,8 | м |
| Силос дроби | Объём | 1200 | л |
| Сухая сыпучая дробь | Зернистость | > 0,3-1,0 | мм |
| Типы дроби | Подходящие типы дроби | стальная дробь | |
| Сопло | Диаметр | 08.окт | мм |
| Дробеструйный шланг | Длина | 2х20 | м |
| Воздушный шланг | Длина | 2х20 | м |

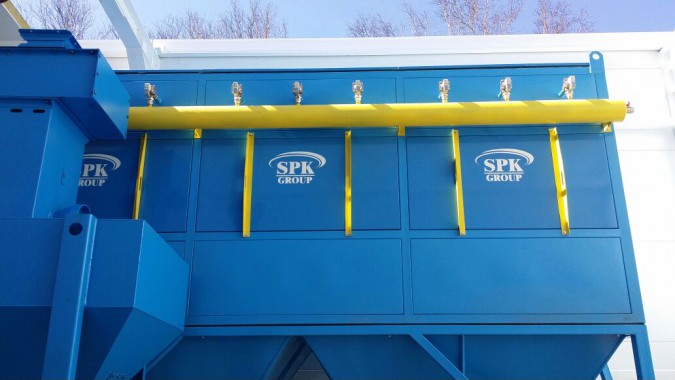

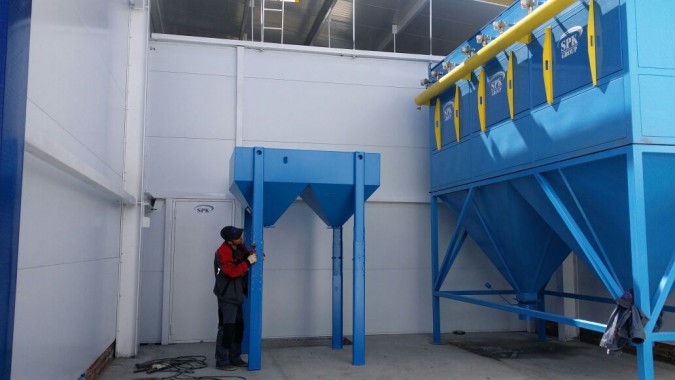

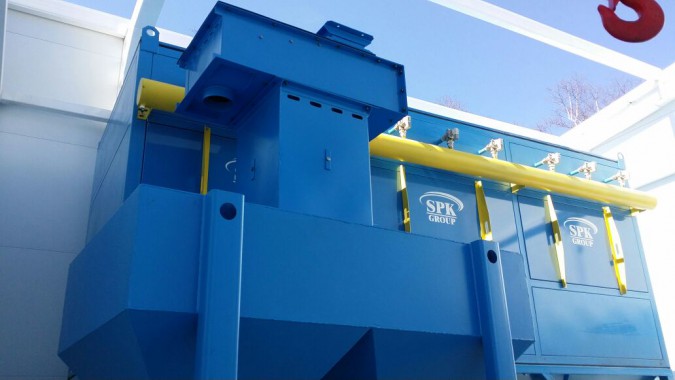

| Фильтровальная установка | Объёмный расход воздуха¹, прим. | 1х25 000 | м³/час |
| Воздухообмен 60 раз/час | |||
| Остаточное количество пыли в чистом воздухе | ≤ 2,0 | мг/м³ | |
| Макс. количество пыли в грязном воздухе | ≤ 2,0 | г/м³ | |

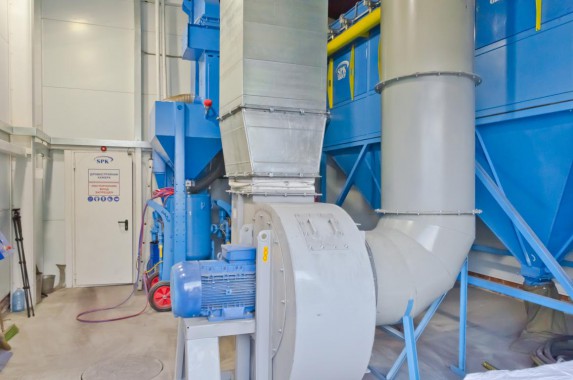

| Установленная мощность | Привод вентилятора 1 | 30 | кВт |
| Привод вентилятора 2 | - | кВт | |
| Ковшовый элеватор | 3,2 | кВт | |
| Плавный пуск | |||
| Вибрационное сито | 0,2 | кВт | |

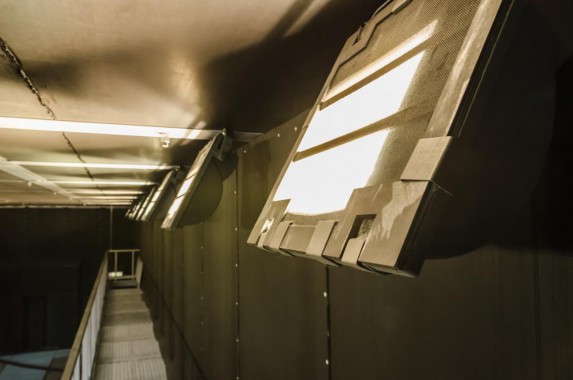

| Освещение | 5,6 | кВт | |
| Общая подключаемая мощность | Не более | 40 | кВт |
| Рабочее напряжение | 3-фазы N PE | 400/50 | В/Гц |
| Управляющее напряжение | 1-фаза N PE | 230/50 | В/Гц |
| Освещенность | полезной зоне (h=1 м) в новом состоянии! | > 650 | люкс |
| Напорный резервуар | Количество | 2 | шт. |
| Объём | 200 | л | |
| Рабочее давление | < 8 | бар | |
| Расход сжатого воздуха 1 ПОСТ | на каждое сопло при 6 бар, ок. | 7,5 | Нм³/мин |
| на каждую фильтровальную установку, ок | 0,5 | Нм³/мин | |
| на каждый пластинчатый конвейер, ок | 0,15 | Нм³/мин | |
| Общий расход сжатого воздуха на 2 поста | примерно | 17 | Нм³/мин |
| Требуемое качество сжатого воздуха | Остаточное содержание масла | < 1,0 | мг/Нм³ |
| Остаточная влажность (точка росы) | < 3,0 | °C | |
| Максимальный размер частицы | < 40,0 | мкм | |
| Температурный режим эксплуатации | Не менее 8°C | ||
| Окраска | Компоненты установки | RAL 5012 матовый | |
| / оцинкованный | |||
| Корпус дробеструйной камеры | RAL 9003 /5012 | ||
| Корпус фильтровальной установки, корпус вентилятора | оцинкованный | ||
| Воронка фильтра | RAL 5012матовый | ||
| Ресивер для сжатого воздуха на фильтровальной установке, двигатель фильтровальной установки | RAL 5012матовый | ||
| Компоненты установки, находящиеся ниже напольной решетки | грунтованные | ||
| Решётчатый настил | неокрашенный | ||
| Оцинкованные детали | без окраски | ||
| Электрошкаф | RAL 9006 | ||
| Уровень звукового давления при струйной очистке с давлением ≤ 6 бар вне дробеструйной камеры | измерен по DIN 45635, измерение шума “Метод объемного измерения“ на станках по условиям свободного пространства. Уровень оценки на рабочем месте согл. VBG 121 и DIN 45645 может лежать чуть выше за счет фонового шума и/или пространственного отражения | ≤ 80 | дБ (A) |
