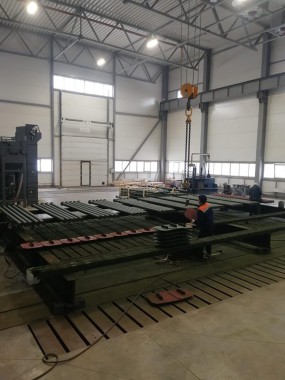

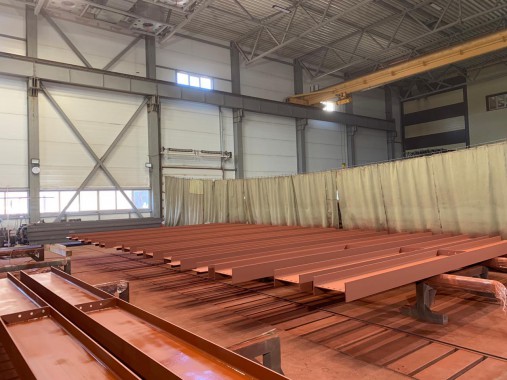

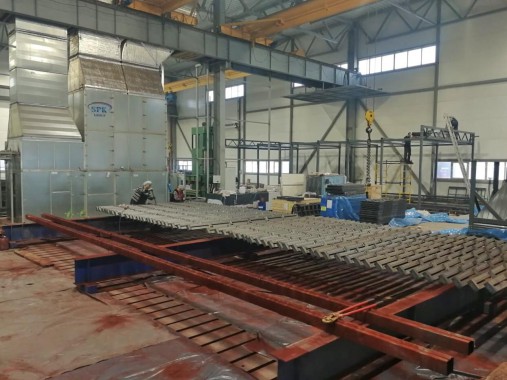

Зона открытой окраски предназначена для нанесения ЛКМ на поверхность металлоконструкций крупногабаритных изделий. Габариты окрашиваемой конструкции – 12200х3500х2500 мм.

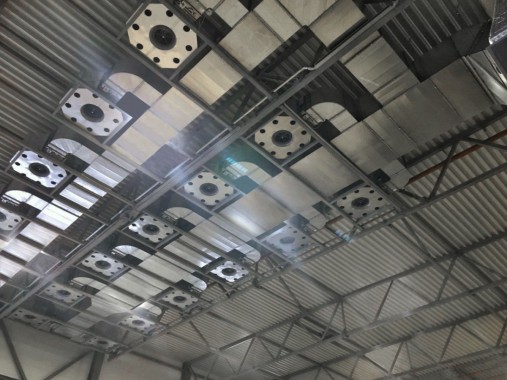

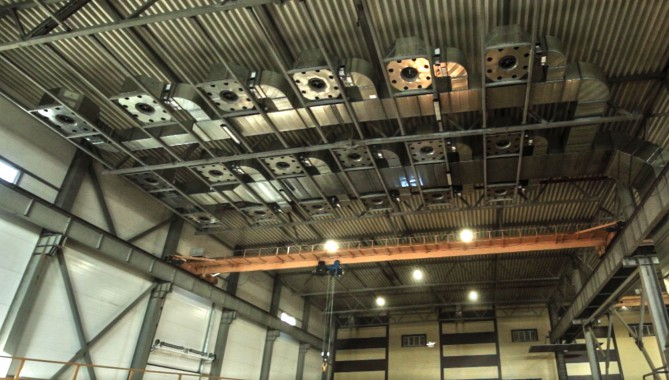

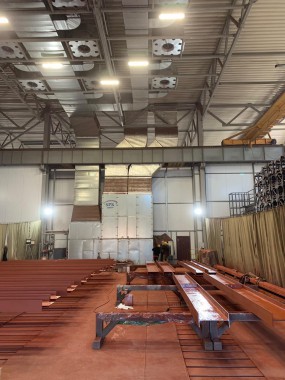

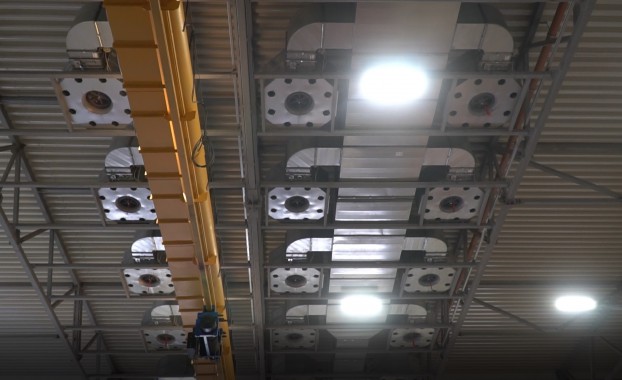

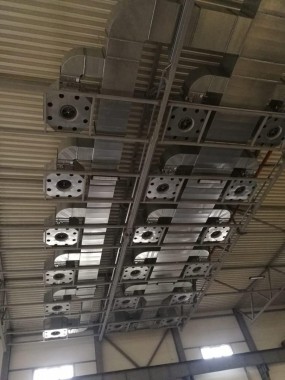

Зона открытой окраски имеет размеры: 18 х 7,5 м. Низ воздухораспределительных сопел находится на отметке 8 м. Зона состоит из 18 мини-секций (одновременно работать могут 6 секций). Весь объем имеет 9 программируемых зон. Скорость потока воздуха (высота 1,2 м от пола: 0,25 – 0,3 м/сек).

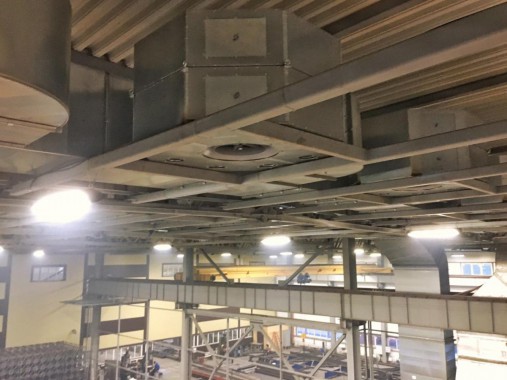

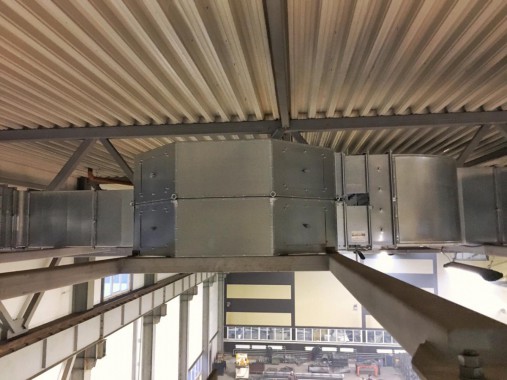

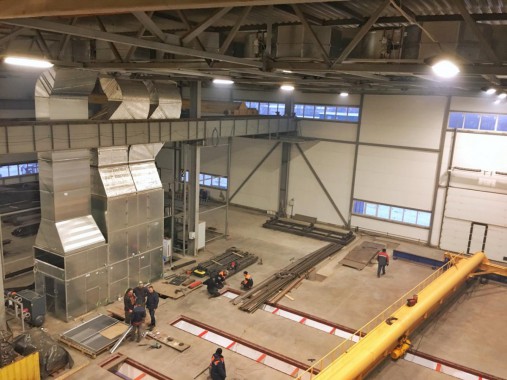

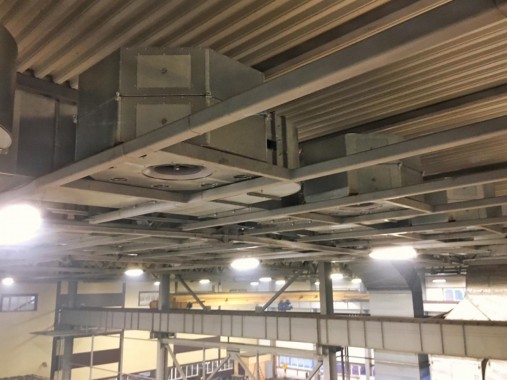

В камере 1  вентагрегат SP(50) с номинальным расходом воздуха –  50 000 м3/час и давлением 700 Па.

Система фильтрации: три ступени вытяжного воздуха и одна ступень приточного воздуха.

Пластинчатый рекуператор тепла.

Для подогрева используется водяной медно-алюминиевым теплообменник с гидравлической обвязкой,насосом и трёхходовым клапаном.

Управление работой зоны открытой окраски с контроллера.

Общая потребляемая мощность – до 47 кВт.

Работа зоны открытой окраски

Подробнее о технологии работы зоны открытой окраски здесь.

Технические характеристики
Канал
Габариты ОСК
