Камера окрасочно-сушильная для электровозов SPK-31.6.7 приямок
Габариты камеры SPK-31.6.7 приямок | |
Внешние р-ры | 31144x8750x7600мм |
Внутренние | 31000x6500x7000мм |
Направление продува | Вертикальное |
Вытяжка | Через канал |
Вытяжные решетки | |
Колич-во каналов | 2 канала |

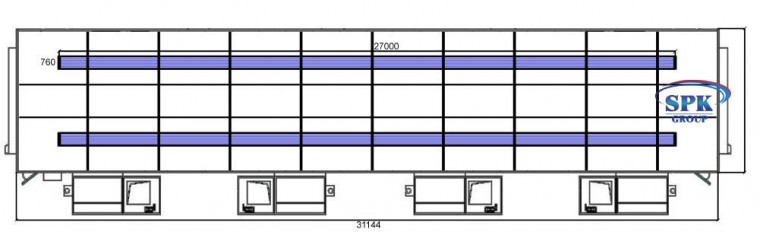

Размер каналов | 760/27.000мм – каждый канал |
Колич-во решеток | 2 ряда решеток |
Материал решеток | Сталь |
Максимальное усилие | До 800 кг/м3 |
Покрытие решеток | Оцинковка |
Кабина ОСК | |
Конструкция | Прямая |
Выполнение из стали | Да |
Въездные двери | |
Размеры (Шир.*Выс.) / число | 5000х6000/ 2 |
Структура
| рольставни |
Структура окон | Овальная форма, окна проложены по периметру теплоизоляционной резиной |
Крыша | |
Материал | Пластины стальные оцинкованные |
Структура | Прямая |
Материал конструкции | Сталь |
Несущая рама | Каркас из стали D8
|
Панели | EPS |
Модель фильтров потолка | SP-600G |
Стенные панели (Заполнены теплоизоляционной пеной, с обеих сторон) | |
Наполнитель | EPS |
Плот-сть заполнения, г/м3 | 160.0 |
Толщина панели, в мм | 70 |
Толщина стальных панелей | 0.5 |
Осветительная система 1000 люкс | |
Нижний свет | 46 плафонов по 4 лампы |
Верхний свет | 38 плафонов по 4 лампы |
Каркас | Отсут. |
Схема действия выпрямителя | одно действие для 2-ух ламп |
Мощ-сть освещения общая,в Вт | 12.096 |
Группы притока/ вытяжки | |
Конструкция генераторной группы фильтров | Квадратная, материал выполнения - сталь |
Расположение генераторов | С 2-ух сторон |
Материал каркаса групп | Панели Rock Wool |
Воздушные потоки | Управление пневматической заслонкой |
Число генераторных групп притока и вытяжки | 4 и 4 |
Вентилятор притока | |
Центробежный двойной вентилятор | |
Модель вентилятора | Siemens 4.2L |
Произв-ность (м³/ч) | 170 000 |
Давление (в Па) | 726 |
Вытяжной вентилятор ( Центробежный двойной вентилятор) | |
Модель | Siemens-450-H |
Производ-ность (в м³/ч) | 169.000 |
Давление (в Па) | 710 |
Тепловая система ОСК | |
Число горелок | 4 горелки |
Модель газовой горелки | RS |
Колич-во теплообменников | 4 |
Производ-ность, кВт | 380 |
Фильтрация воздуха в камере | |
Структура фильтра притока | Основной фильтр имеет карманную форму + Потолочный фильтр |
Параметры фильтра группы вытяжки | Угольный, стекловолоконный фильтры |
Система контроля SPK | |
Панель управления включает: | Окрашивание; возрастающее температурное распыление; регулирование периода сушки; сушка Выключатель освещения; термостат; выключатель питания; чрезвычайная остановка; метр часов, индикатор отказа, манометр, Температурный ограничитель; Кнопка для электронной заслонки.
|
Способ управления | Реле |
Питание камеры | |
Эл/питание системы освещения | 220/ 50 (Вольт/ Гц) |
Эл/питание | 3х380/ 50 двигателя (Вольт/ Гц) |
Общая мощность (в кВт) | От 132 |
Внутренние габариты камеры (ДхВхШ): 31000x6500x7000
Внешние габариты (ДхВхШ) : 31144x8750x7600

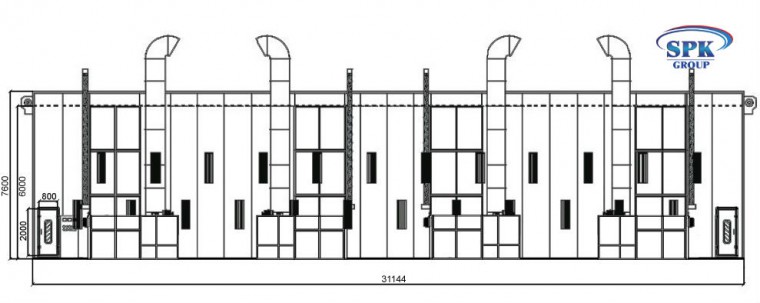

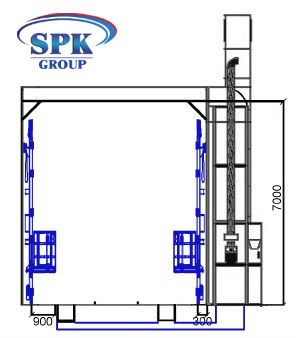

Габариты ОСК
