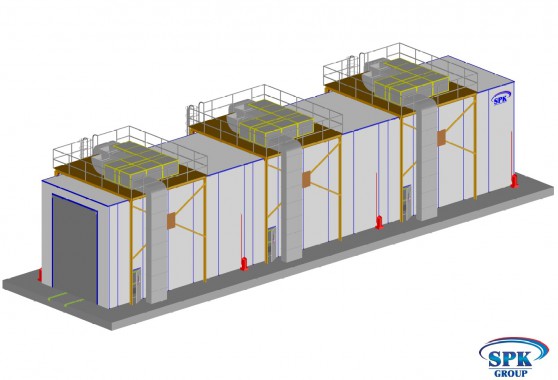

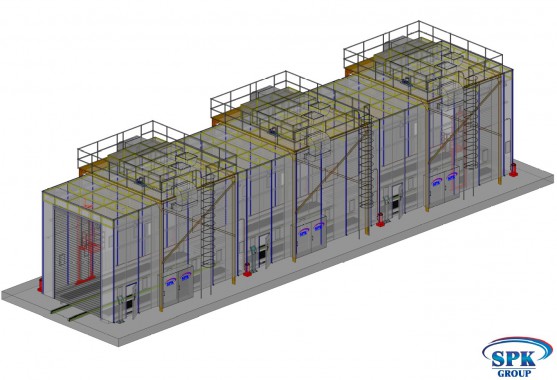

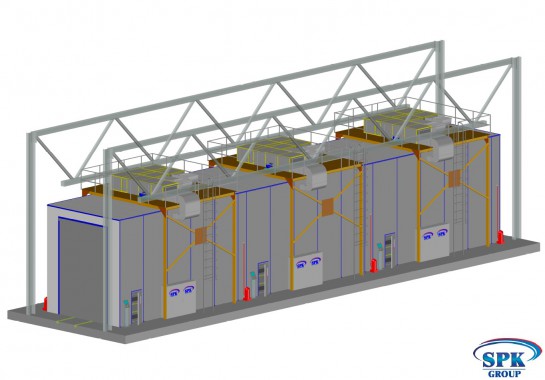

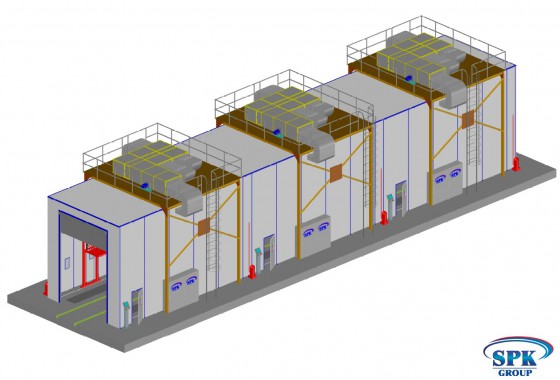

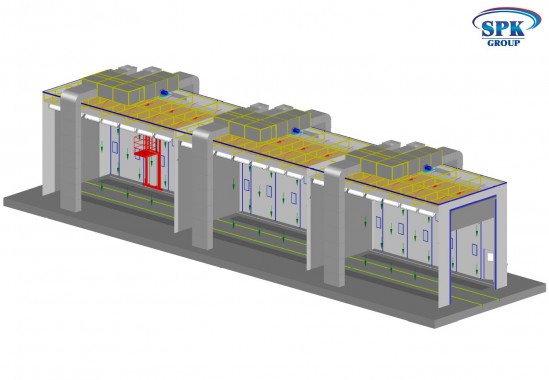

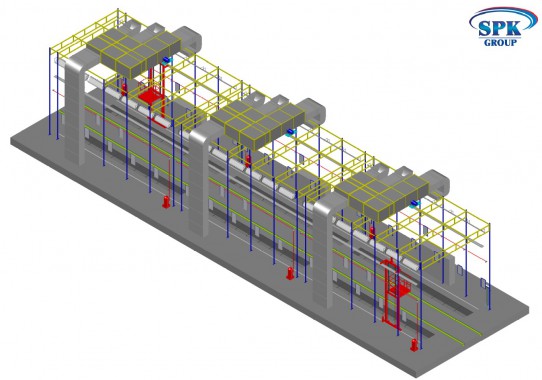

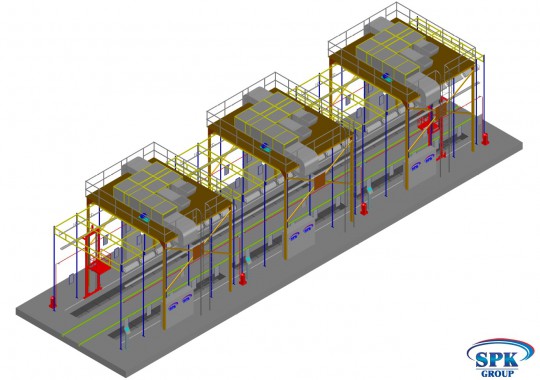

Комплекс для окраски и сушки трамваев проходного типа SPK-33.6.6
Размеры | |||||
Количество секций | 3 |
|
| ||
Общие размеры (ДхШхВ) | 33000х6000х6000 mm | Внешние размеры: | 33100x8770x8150 mm | ||
Поток воздуха | Нисходящий поток | Вытяжка | Через напольные решетки | ||
Вытяжка | |||||
Количество каналов в секции | 2 | Размер канала (ДхШ) | 3000х780 | ||
Количество решеток | 2 ряда решеток. Всего 60 штук
| Материал решеток | плоские стальные полосы+10mm скрученная стальная арматура | ||
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 800 кг/м2 | ||
Кабина. | |||||

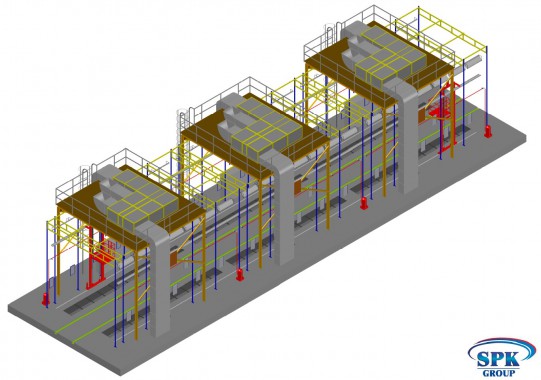

Конструкция | Силовой каркас | Наличие стальной конструкции | Да | ||
Главная дверь. | |||||
Тип | Рольставни с электроприводом |
| |||
Количество | 2 шт. | Просвет ворот | 4000х6000 (ШхВ) | ||
Материал | Алюминий |
|
| ||
Дополнительные ворота внутри ОСК | |||||
Тип | Рольставни с электроприводом |
|
| ||
Количество | 2 шт. | Просвет ворот | 5500х6000 (ШхВ) | ||
Материал | Алюминий |
|
| ||
Стеновые панели. | |||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | ||
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | ||
Плотность заполнения | 32 кг/м³ |
|
| ||
Сервисная дверь | |||||
Количество дверей | 6 шт. | Размеры дверей | 800х2000(ШхВ) | ||
Расположение | В боковых стенках | Структура окна | Прямоугольное окно со скругленными углами и теплоизоляционной резиной | ||
Крыша. | |||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | ||
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | ||
Освещение 600-1000 Люкс. Искро-взрывозащищенное исполнение (EX) | |||||
Верхний свет (45 градусов) | 42 плафона по периметру по 4 лампы 9,8 кВт | Каркас крепления светильников | Стальной каркас | ||
Нижний свет (встроенный в стеновые панели) | 42 плафона по 4 лампы 6,1кВт | Каркас крепления светильников | Стальной каркас | ||

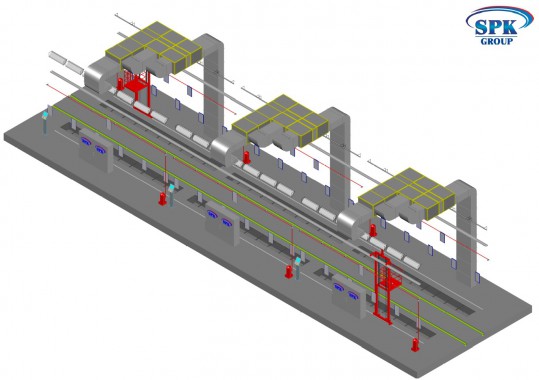

Группы притока и вытяжки | |||||
Положение генератора | Справа | Конструкция генераторной группы | Квадратная, стальная конструкция | ||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из стального листа | Регулировка потоков воздуха | Автоматическая заслонка | ||
Количество генераторов притока | 3 генератора | Количество генераторов вытяжки | 3 генератора | ||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх |
Модель вентилятора притока | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | Модель вытяжного вентилятора | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | ||
Искро-взрывозащищенное исполнение (ЕХ) | Искро-взрывозащищенное исполнение (ЕХ)
| ||||
11,0 кВт | 11,0 кВт | ||||
Производительность общая 123 000 м³/ч | Производительность общая : 123 000 м³/ч | ||||
Давление 600 Па. | Давление 600 Па. | ||||
Управление притоком воздуха | Автоматическая заслонка (Электрический сервопривод) | Управление вытяжным потоком воздуха | Инверторный привод вытяжных э.дв Автоматическое поддержание заданного избыточного давления | ||
Подогрев воздуха | |||||
Способ подогрева | Электронагрев | Количество теплообменников | 3 шт. | ||
Модель | - | Тепловая и электрическая мощность | 900 кВт | ||
Пластинчатый рекуператор | Подогрев входящего холодного воздуха за счет выбрасываемого теплого | количество | 3 шт. | ||
Структура | с поперечным потоком и алюминиевыми пластинами, имеющими гофрированную поверхность для создания турбулентного потока; монтируется в приточный / вытяжной воздуховоды | ||||
Фильтрация | |||||
Фильтр притока | Предварительный фильтр карманной формы класс G4; Потолочный фильтр V500 класс EU5 | Фильтр вытяжки | Стекловолоконный фильтр класс G3 , предварительный фильтр карманной формы класс G4 | ||
Система контроля технологических режимов. IP 65 | |||||
Способ управления | Реле контроллер | ||||
Панель управления | Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ); автоматическое отключение при недостаточном избыточном давлении | ||||
Питание | |||||
Питание двигателя | 3х380 Вт/50Гц | Питание освещения | 220 Вт/50Гц | ||
Максимальная мощность энергопотребления 988 кВт |

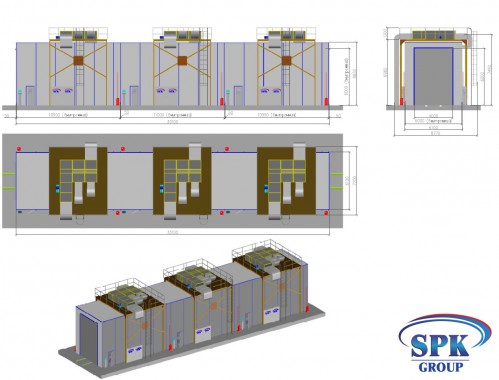

Внешние габариты (ДхВхШ) : 33100*8770*8150 мм
Габариты ОСК
