Модернизация проходной окрасочно сушильной камеры для вагонов SPK-25.13.6
Габариты камеры | |
Внешние | 25800x13040x6500 |
Внутренние габариты (в мм) | 25600*12640*6400 |
Направление воздушного потока | Вниз |
Вытяжка | 1. Через приямок 2.Боковая вытяжка |
Кабина камеры SPK | |
Конструкция | Выпуклая |
Стальная конструкция | Присутствует |
Канал | |
Число каналов | 4 |

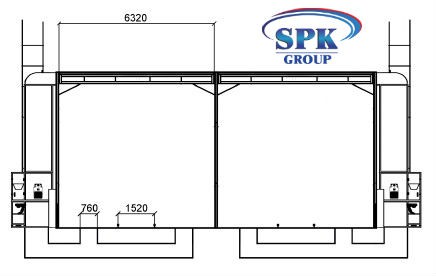

Размер канала (в мм) | 24000х760 |
Число решеток в каждом канале | По 1-му ряду |
Материал/покрытие решеток | плоские стальные полосы+10-мм стальная скрученная арматура |
Максимальное усилие (в кг/м3) | 1200 |
Крыша | |
Материал | Стальные пластины с оцинковкой |
Структура | Прямая |
Конструкция | Стальная |
Конструкция потолка, оборудованного потолочными фильтрами | Каркас выполнен из стали D8
|
Панели крыши | Панели EPS |
Фильтры потолочные | SP-600G |
Система освещения | |
Нижний свет | Система бокового освещения горизонтальная Philips |
Верхний свет | Система потолочного освещения 45° - 24 м Philips |
Направление | Вертикальный |
Каркас | стальной |
Действие выпрямителя | Одно действие для 2-х ламп |
Мощность системы освещения общая, в Вт | 10 656 |
Группы притока и вытяжки | |
Конструкция генераторной группы | Квадратная, материал - сталь |
Расположение генераторов | С обеих сторон |
Материал каркаса обеих групп | Панели Rock Wool |
Воздушные потоки | Регулируются пневматической заслонкой |
Число генераторных групп притока/вытяжки | 6/6 |
Характеристики вентилятора притока | |
Центробежный вентилятор имеет II-ное действие | |
Модель вентилятора | Siemens 4.5M |
Мощность (в кВт) | 2х4 |
Производительность (в м³/ч) | 168 000 |
Давление (в Па) | 780 |
Характеристики вытяжного вентилятора | |
Модель вентилятора | Siemens-710-H |
Мощность (в кВт) | 1х5,5 |
Производительность (в м³/ч) | 164 000 |
Давление (в Па) | 726 |
Подогрев воздуха в покрасочной камере | |
Характеристики горелки: | Газовая, дизельная, паровой, либо водяной калорифер, а также электро |
Модель | RS5 |
Структура теплообменника | Мультицикл; антивзрывчатое отверстие |
Число горелок | 6 |
Производительность | 260000 кКал/час |
Фильтрация воздуха в камере SPK | |
Характеристики фильтра притока | Основной фильтр карманной формы; Потолочный фильтр |
Характеристики фильтра вытяжки | Угольный и стекловолоконный фильтры |
Система контроля | |
Панель управления включает: | Окрашивание; нарастающее температурное распыление; сушка до 70-ти гр.; регулировка фазы сушки; Выключатель освещения; метр часов; индикатор отказа; термостат; температурный ограничитель, чрезвычайная остановка, выключатель питания; |
Способ управления | Реле |
Питание | |
Питание освещения (вольт/гц) | 220/ 50 |
Питание двигателя(вольт/гц) | 3х380/ 50 |
Общая мощность (в кВт) | 76,6 |

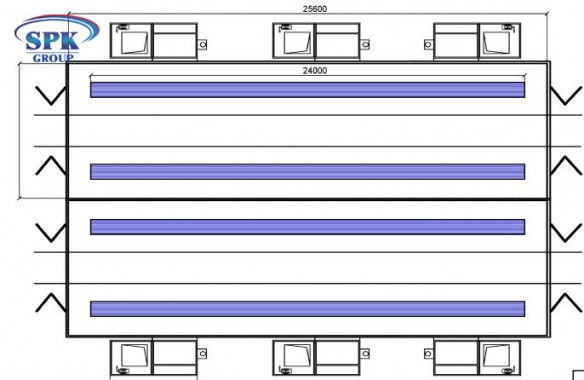

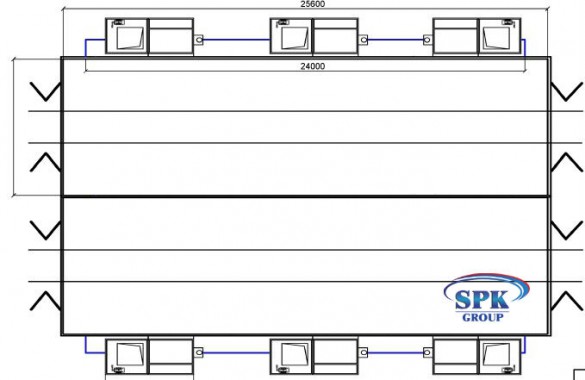

Внутренние габариты камеры (ДхВхШ): 25600х12640х6400

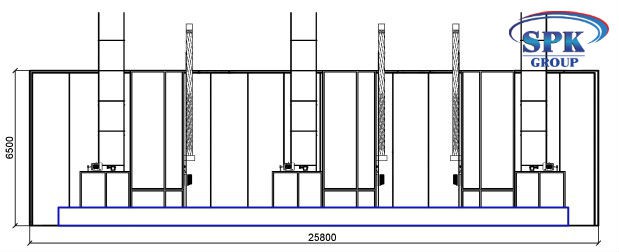

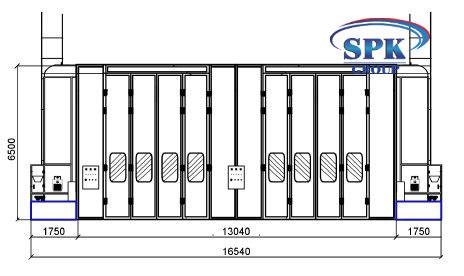

Внешние габариты (ДхВхШ) : 25800x13040x6500
Габариты ОСК
