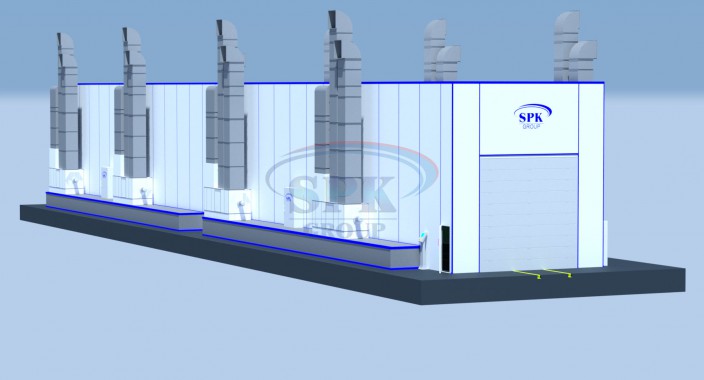

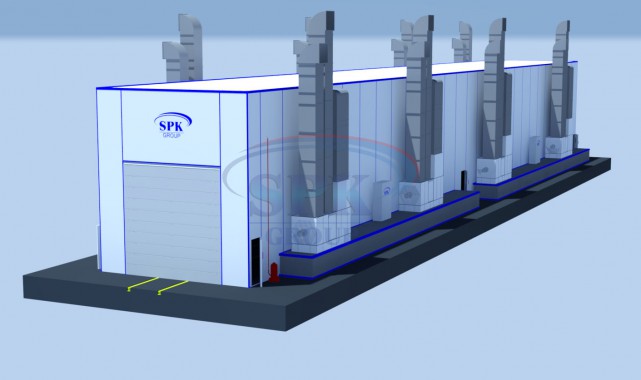

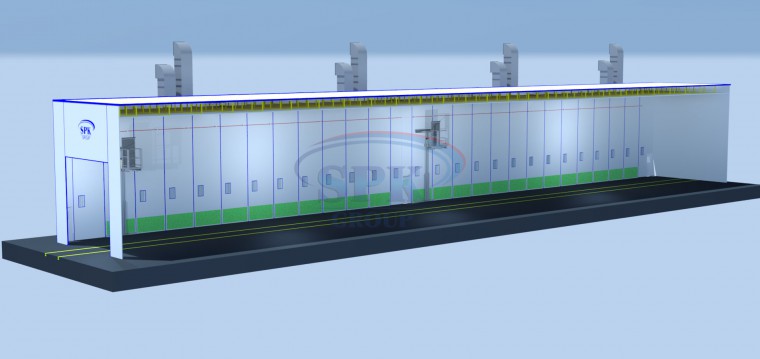

Окрасочно-сушильная камера для локомотивов SPK-56.7.7
Односекционная окрасочно-сушильная камера тупикового типа c размерами:
внутренними - 56000 x 7500 х 7500 мм,
наружными - 56100 х 7600 х 8100 мм.
Комплектация окрасочно-сушильной камеры:
1. Камера собирается из металлокаркаса и сэндвич панелей. Имеет распашные ворота (состоящие из 4 створок) и 6 сервисных дверей. Вентиляционная приточно-вытяжная система внутреннего исполнения имеет диагональный отвод воздуха. Группы притока и вытяжки регулируют потоки воздуха на входе и на выходе.
2. Агрегаты подготовки воздуха внутреннего исполнения на комбинированной системе нагрева. Система фильтрации воздуха, как поступающего из атмосферы для очистки от пыли, так и отводимого для очистки от газообразных и твердых примесей, содержащихся в воздухе камеры после технологических процессов окраски.
3. Рекуперативные теплообменники.
4.Система освещения с верхним и боковым светом по всей длине камеры.
5. Система контроля технологических режимов.
6.Система автоматического пожаротушения и пожарной сигнализации с выводом на пульт.
Спецификация окрасочно-сушильной камеры
Размеры | |||||
Внутренние размеры камеры (ДхШхВ): | 56000х7500х7500 mm | Внешние размеры комплекса: | 56100x7600x8100 mm
| ||
Поток воздуха | Диагональный поток | Вытяжка | Через боковые решетки | ||
Боковая вытяжка | |||||
Количество каналов | 2 | Размещения канала | В боковых стенах камеры | ||
Кабина. | |||||
Конструкция | Силовой каркас | Наличие стальной конструкции | Да | ||
Главная дверь. | |||||
Тип | Подъемно-секционные ворота с электроприводом |
| |||
Количество | 1 шт. | Просвет ворот | 5000х5500 (ШхВ) | ||
Материал | Сталь | Наполнитель | Минеральная вата на основе базальтового волокна | ||
Стеновые панели. | |||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | ||
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | ||
Плотность заполнения | 32 кг/м³ |
|
| ||
Сервисная дверь | |||||
Количество дверей | 6 шт. | Размеры дверей | 800х2000(ШхВ) | ||
Расположение | С боковых сторон | Структура окна | Прямоугольное окно со скругленными углами и теплоизоляционной резиной | ||
Крыша. | |||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас | ||
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | ||
Освещение 800-1000 Люкс | |||||
Верхний свет (45 градусов) | 62 плафонов по периметру по 4 лампы | Каркас крепления светильников | Стальной каркас | ||
Боковой свет встроенный в стены | 62 плафонов по 4 лампы | Каркас крепления светильников | Стальной каркас | ||
Группы притока и вытяжки | |||||
Положение генератора | Справа и слева от камеры | Конструкция генераторной группы | Квадратная, стальная конструкция | ||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из стального листа | Регулировка потоков воздуха | Автоматическая заслонка | ||
Количество генераторов притока | 8 генератора | Количество генераторов вытяжки | 8 генератора | ||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх | ||
Модель вентилятора притока | Центробежный вентилятор | Модель вытяжного вентилятора | Центробежный вентилятор | ||
| 15 кВт |
| 15 кВт | ||
| Производительность общая: 280 000 м³/ч |
| Производительность общая: 280 000 м³/ч | ||
Управление притоком воздуха | Автоматическая заслонка | Управление вытяжным потоком воздуха | Инверторный привод электродвигателя | ||
Подогрев воздуха | |||||
Способ подогрева | Перегретый пар | Количество теплообменников | 8 шт. | ||
Дополнительный способ подогрева | Рекуперативные теплообменники | Количество | 8 шт. | ||
Структура теплообменника | Мультицикл; антивзрывчатое отверстие | ||||
Фильтр притока | Предварительный фильтр карманной формы G4; Потолочный фильтр EU5 | Фильтр вытяжки | Стекловолоконный фильтр G3, Предварительный фильтр карманной формы G4 | ||
Система контроля технологических режимов. IP 65 | |||||
Способ управления | Программируемый контроллер с сенсорным дисплеем | ||||
Панель управления | Окрашивание; режим продувки; сушка до 80 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка. | ||||
Питание | |||||
Питание двигателя | 3х380 В/50Гц | Питание освещения | 220 В/50Гц | ||
Общая мощность не более 280 кВт. | |||||
Габариты ОСК
