Окрасочно-сушильная камера для окраски поездов SPK 30.7.7 Россия
Размеры | |||
Внутренние размеры | 30000x7000x700 мм | Внешние размеры | 30144x9646x7600 мм |
Поток воздуха | Нисходящий сверху | Вытяжка | Через канал |
Напольные решетки | |||
Кол-во каналов | 2 канала | Размер каналов | 760/27640мм/канал |
Кол-во решеток | 2 ряда решеток | Материал решеток | Сталь |
Покрытие решеток | Оцинковка | Максимальное усилие | 500-800кг/м3 |
Кабина | |||
Конструкция | Прямая | Наличие стальной конструкции | Есть |
Въездные двери | |||
Количество дверей | 2 ворот | Размеры дверей | 5000х5600 (ШхВ) |
Структура дверей | Роль-ставни | ||
Стенные панели Стальные сэндвич панели заполненные теплоизоляционной пеной | |||
Толщина Панели | 70мм | Структура панелей | Панель обшита с двух сторон стальными пластинами между которыми находится теплоизоляционная пена |
Наполнитель | Минеральная вата | Толщина стальных пластин | 0,5мм |
Плотность заполнения | 160г/м³ | Структура дверных окон | Овальные окна с теплоизоляционной резиной |
Сервисная дверь | |||
Количество дверей | 2 | Размеры дверей | 800х2000(ШхВ) |
Расположение | С двух сторон | Структура дверных окон | Овальные окна с теплоизоляционной резиной |
Крыша покрасочной камеры | Оцинкованные стальные пластины | ||
Структура крыши | Прямая | Наличие стальной конструкции | Есть |
Конструкция потолка с креплением потолочных фильтров | Каркас из стали D | ||
Материал панелей крыши | Минеральная вата | Потолочные фильтры | SP-600G |
Освещение (Покрасочная камера для вагонов) |
| ||
Верхний свет | 36 плафона по 4 лампы= 144лампы по 36Вт | Каркас крепления светильников | нет |
Нижний свет | 48 плафона по 4 лампы= 192лампы по 36Вт | Направление света | Вертикальное |
Выпрямитель | 1 действие для 2 лам | ||
Общая мощность освещения | 12096Вт | ||
Группы притока и вытяжки (Окрасочно сушильная камера для вагонов) | |||
Положение генераторов | С двух сторон | Конструкция генераторной группы | Квадратная Стальная конструкция |
Обшивка групп притока и вытяжки | каркас группы вытяжки выполнена из Rock Wool панелей каркас группы притокавыполнена из Rock Wool панелей | Регулировка потоков воздуха | Пневматическая заслонка |
Количество генераторных групп притока | 8группы | Количество генераторных групп вытяжки | 8группы |
Направление потока воздуха притока | Направление потока воздуха вытяжки | ||
Модель вентилятора притока | Центробежный вентилятор двойного действия | Модель вытяжного вентилятора | Центробежный вентилятор двойного действия |
Siemens 4.2L | Siemens -450-H | ||
2х4кВт | 1х5,5кВт | ||
Производительность: 200000 м³/ч | Производительность 184000 м3/ч | ||
Давление 800 Па. | Давление 426 Па. Ременной привод | ||
Управление притоком воздуха | Управление вытяжным потоком
| Оборудован ручной заслонкой | |
Подогрев воздуха | |||
Горелка | Газовая | Кол-во горелок | 8 горелок |
Модель | RS5; одноступенчатая | Производительность | 260 000Кал/час |
Мощность | 325кВт/ч | ||
Фильтрация | |||
Фильтр притока | Основной фильтр карманной формы;Потолочный фильтр | Фильтр вытяжки | Стекловолоконный фильтр, угольный фильтр |
Система контроля | |||
Способ управления | Реле | ||
Панель управления | окрашивание; возрастающее температурное распыление; сушка;регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; чрезвычайная остановка; температурный ограничитель. | ||
Питание | |||
Питание двигателя | 3х380 вольт 50Гц | Питание освещения | 220 вольт 50Гц |
Общая мощность 124кВт |
Обычные неисправности и возможные способы их устранения
Обычные неисправности | Возможные способы устранения |
1. Вентиляторы останавливаются после пуска | Проверьте выключатели и контроллеры двигателя, измените установленное текущее значение на правильное. |
2. Медленно повышается температура во время горячей сушки. | Проверьте вентиляционную решетку, приведите ее в правильное рабочее положение |
3. Давление в боксе выше, чем необходимо при окраске напылением. | Замените фильтры для отработавшего воздуха. |
4. Отрицательное давление в боксе во время окраски | Замените впускные воздушные фильтры. |

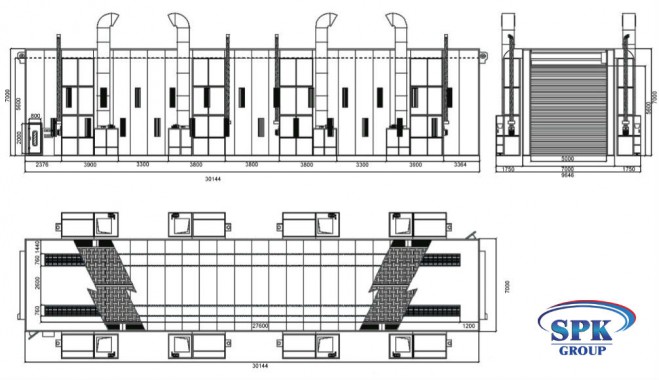

Внутренние габариты камеры (ДхВхШ): 30000x7000x7000
Внешние габариты (ДхВхШ) : 30144x9646x7600
