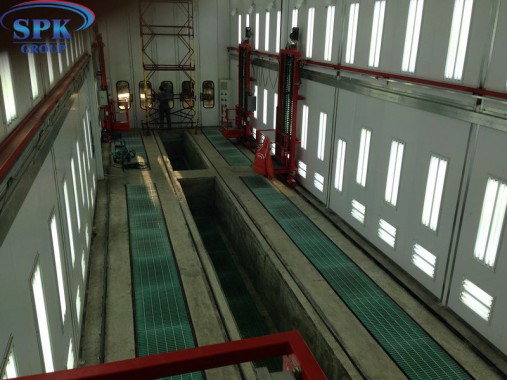

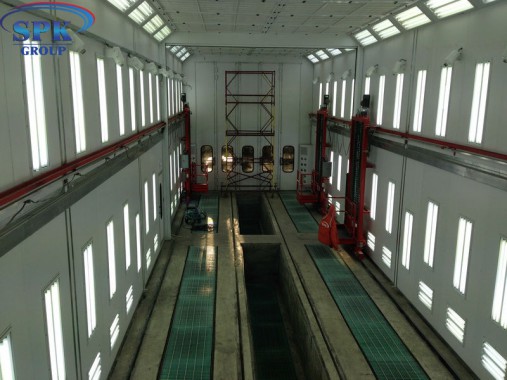

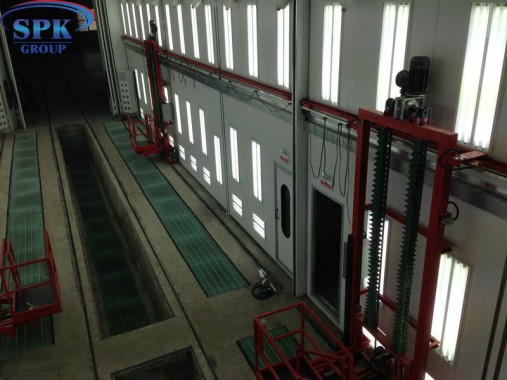

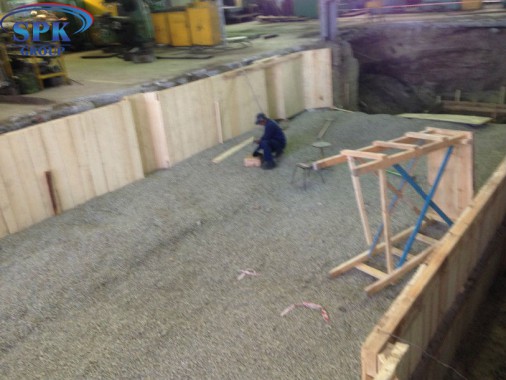

Окрасочно-сушильная камера для Ж/Д вагонов с возможностью разделения на 7 и 15 м SPK-22x6x6.5 Россия
Размеры | ||||||
Внутренние габариты камеры | (ДхВхШ) 22.000x6.000x6.500 мм | Внешние габариты | (ДхВхШ) 22290x7890x7300 мм | |||
Поток воздуха | Сверху по направлению вниз | Вытяжка | Через канал, размещенный в основании | |||

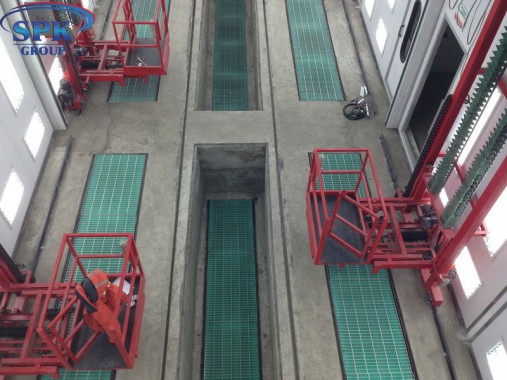

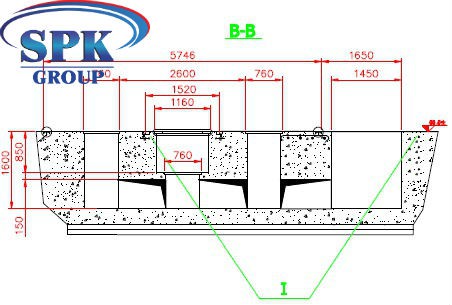

Основание ОСК | ||||||
Количество каналов | 2 | Размер | 760x13800/5750 мм/канал | |||

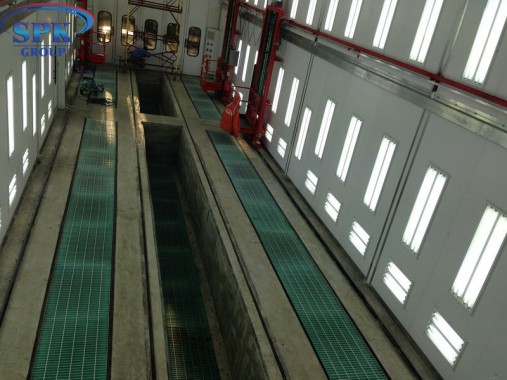

Количество решеток | По 4 ряда (итого 34 шт.) | Материал | Оцинкованная сталь. 30х4мм - пластины; скрученные пруты толщиной 10мм | |||
|
| Максимал. нагрузка | До 800 кг/м3 | |||
Кабина окрасочно-сушильной камеры | ||||||
Структура кабины
| Ровная | Наличие стальной конструкции | V | |||
Сенные панели | «сэндвич -панели» утепленные толщ. 70 мм, включающие по 2 металлических листа. Утеплитель выполнен из RW- минеральной ваты | Толщина | 0,43мм
| |||
Плотность заполнения | 160 грамм/м3 |
|
| |||
Въездные ворота | ||||||
Число | 2 | Размеры дверей | 4500x5500 мм (Ш* В) | |||
Тип ворот | Роликовые электрические | Структура |
| |||
Сервисная дверь | ||||||
Число | 3 | Размеры | 700x2000 мм | |||
Расположение | Справа | Смотровое окно | Герметизировано резиновым уплотнителем | |||
Крыша | Пластины из стали с оцинковкой | |||||
Структура | Прямая | Наличие конструкции крыши, выполненной из стали | V | |||
Конструкция потолка с потолочными фильтрами | Каркас потолка из стали D8 | Внешний фасад крыши | Окрашенный | |||
Материал выполнения панелей крыши | RW | Потолочные фильтры (модель) | SP-600G | |||
Освещение | ||||||
Верхнее | 14 плафонов* четыре лампы с обеих сторон = 112 ламп мощ-стью по 36Вт (лампы Philips) |
|
| |||
Нижнее | 33 плафона*четыре лампы с обеих сторон = 264 лампы по 36 Вт (лампы Philips) | Направление освещения | Вертикальное
| |||
Выпрямитель | для 2 ламп единое действие | Каркас крепления светильников | Стальной | |||
Мощность освещения общая | 13.536 Вт |
|
| |||
Группы притока и вытяжки для 15 м | ||||||
Размещение генераторов | Справа | Конструкция фильтров генераторной группы | Оцинкованная стальная квадратной формы | |||
Обшивка групп вытяжки и притока вытяжки | RW-панели в основе каркаса
| Регулировка потоков воздуха | Пневматическая | |||
Генераторные группы притока | 2 группы | Генераторные группы вытяжки | 2 группы | |||
Путь потока воздуха притока | Сквозь главный воздуховод | Путь потока воздуха вытяжки | Сквозь основной задний воздуховод | |||
Вентилятор притока | Центробежный вентилятор 2ного действия | Вытяжной вентилятор | Центробежный вентилятор 2ного действия | |||
Модель Siemens -4.5 | Модель Siemens -710 | |||||
Мощность данного вентилятора 2х7,5 кВт | Мощность данного вентилятора 11 кВт | |||||
Произ-ность: 84.000м³/ч | Произ-ность 80.000 м3/ч | |||||
|
| |||||
Контроль и управление притоком воздуха |
| Контроль и управление вытяжным потоком воздуха | Использование ручной заслонки | |||
Воздуховод для забора |
| Воздуховод для выброса | Включает 4 прямых канала. Размеры 1000х1000х1000 мм. 1 - коленный канал 90°, 1- коленный канал 30° | |||
Группы приточных и вытяжных фильтров для 7 м | ||||||
Размещение генераторов | Справа | Конструкция фильтров генераторной группы | Оцинкованная стальная квадратной формы | |||
Обшивка групп притока и вытяжки | каркас из RW-панелей
| Регулирование потоков воздуха | Пневматическая | |||
Генераторные группы притока | одна | Генераторные группы вытяжки | одна | |||
Путь потока воздуха притока | Сквозь главный воздуховод | Путь потока воздуха вытяжки | Через задний воздуховод | |||
Вентилятор притока | Центробежный вентилятор 2ного действия | Вытяжной вентилятор | Центробежный вентилятор 2ного действия | |||
Модель Siemens -630 | Модель Siemens -710 | |||||
Мощность данного вентилятора 2х7,5 кВт | Мощность данного вентилятора 11 кВт | |||||
Произв-сть: 50.000 м³/ч | Пр-ность: 40.000 м³/ч | |||||
Управление притоком воздуха |
| Управление вытяжным потоком воздуха | Использование ручной заслонки | |||
Воздуховод для забора |
| Воздуховод для выброса | Включает 4 прямых канала. Размеры 1000х1000х1000 мм. 1-коленный канал 90°, 1- коленный канал 30° | |||
Система отопления | ||||||
Способ отопления | Электрический нагрев | Теплообменников | 3 шт. | |||
Горелка | RS5, одноступенчатая | Тепловая мощность | 260000 к Кал/ ч | |||
Теплообменник | Много-тактовый: анти-взрывные отверстия | Топливный генератор | Пр-сть 260 кВт/час | |||
Выхлопная труба | нет | Материал выхлопной трубы | нет | |||
Фильтрация | ||||||

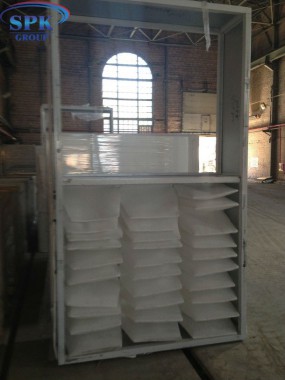

Фильтр в приточной группе | Главный фильтр карманной формы; Потолочный фильтр | Фильтр в вытяжной группе | Включает стекловолоконный + угольный фильтры | |||
Система контроля ОСК | ||||||
Способ управления | Реле |
|
| |||
Запуск генератор притока | V | Запуск генератора вытяжки | V | |||

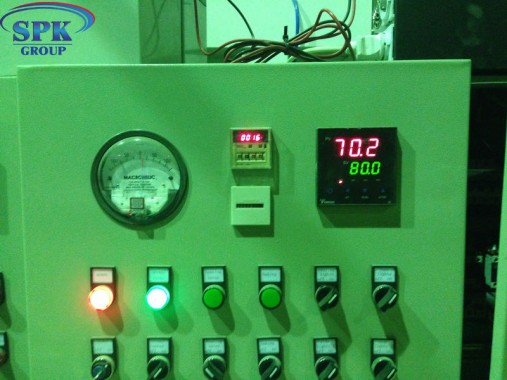

Панель управления | Окрашивание, выключатель питания, выключатель освещения, аварийная остановка, контроллер температуры, таймер в кабине, индикаторы, контроллеры режимов работ.
| |||||
Питание в малярной камере | ||||||
Питание двигателя | 3х380 вольт 50Гц | Питание освещения | 220 вольт 50Гц | |||
Общая мощность 639кВт | ||||||
Дополнительно | ||||||
Стекло | Толщина 5 мм, стекло закаленное |
|
|

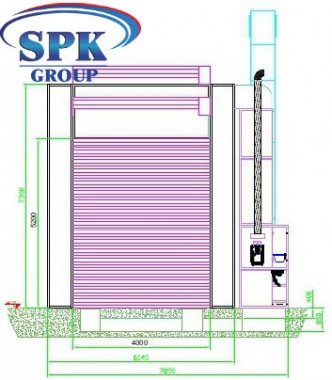

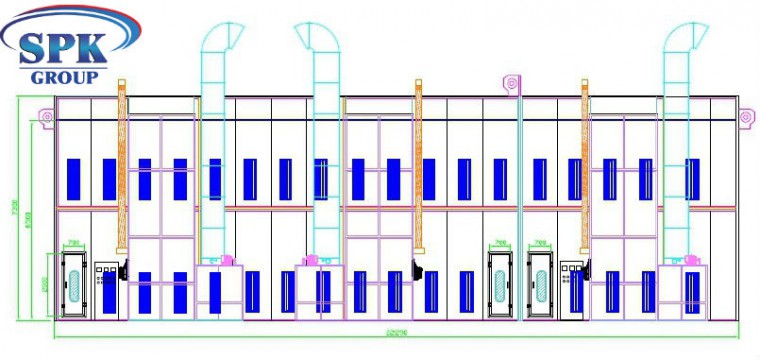

Внутренние габариты камеры (ДхВхШ): 22.000x6.000x6.500
Внешние габариты (ДхВхШ) : 22290x7890x7300

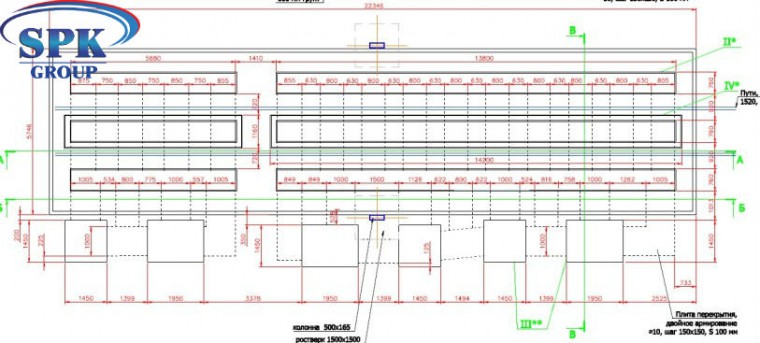

Габариты ОСК
