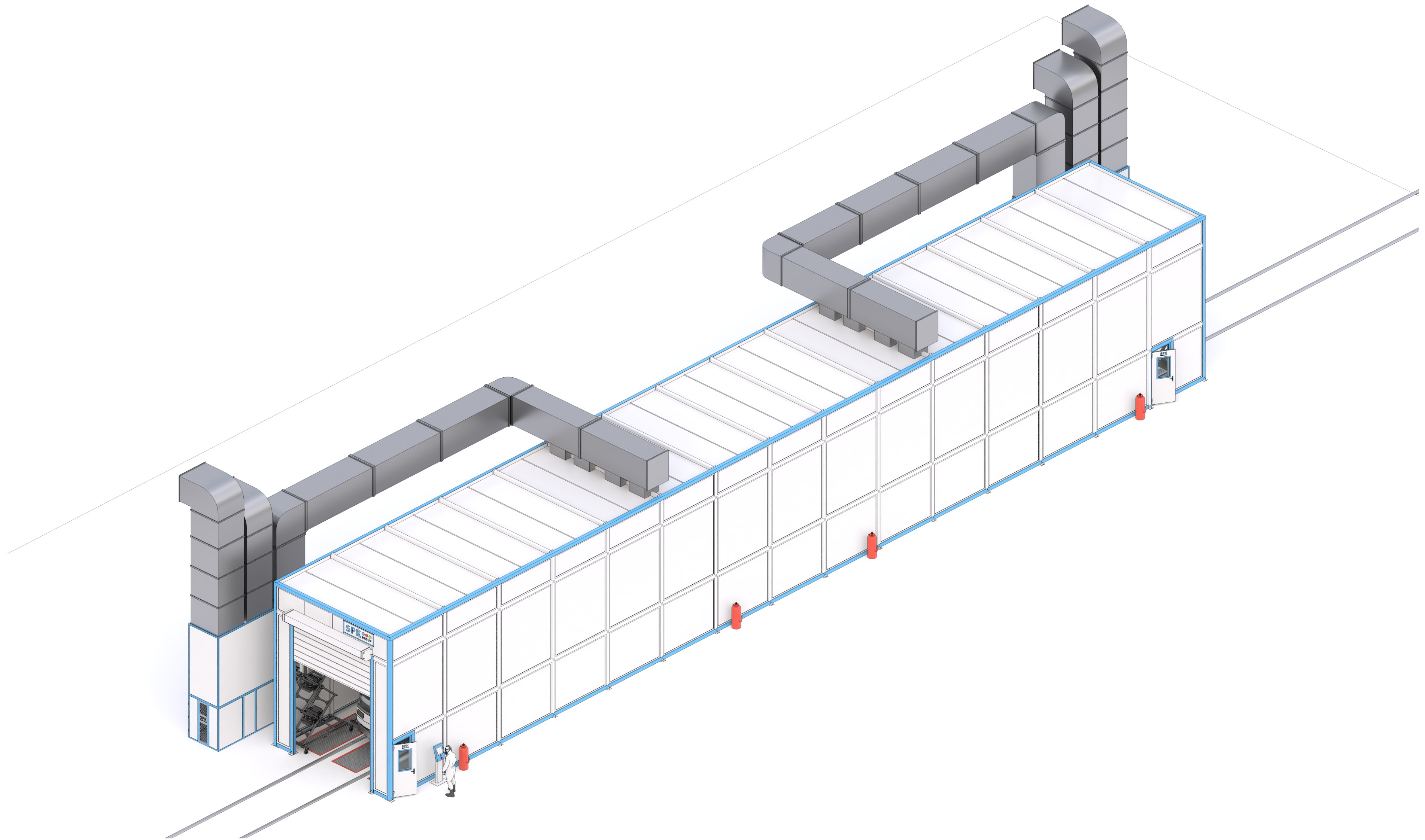

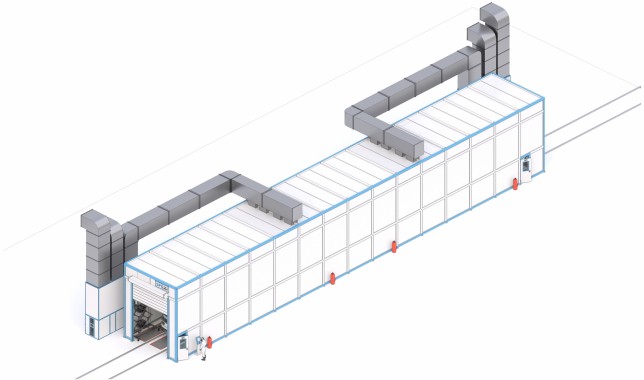

Малярно-сушильный комплекс SPK-SCB-38.5.6 для электротранспорта

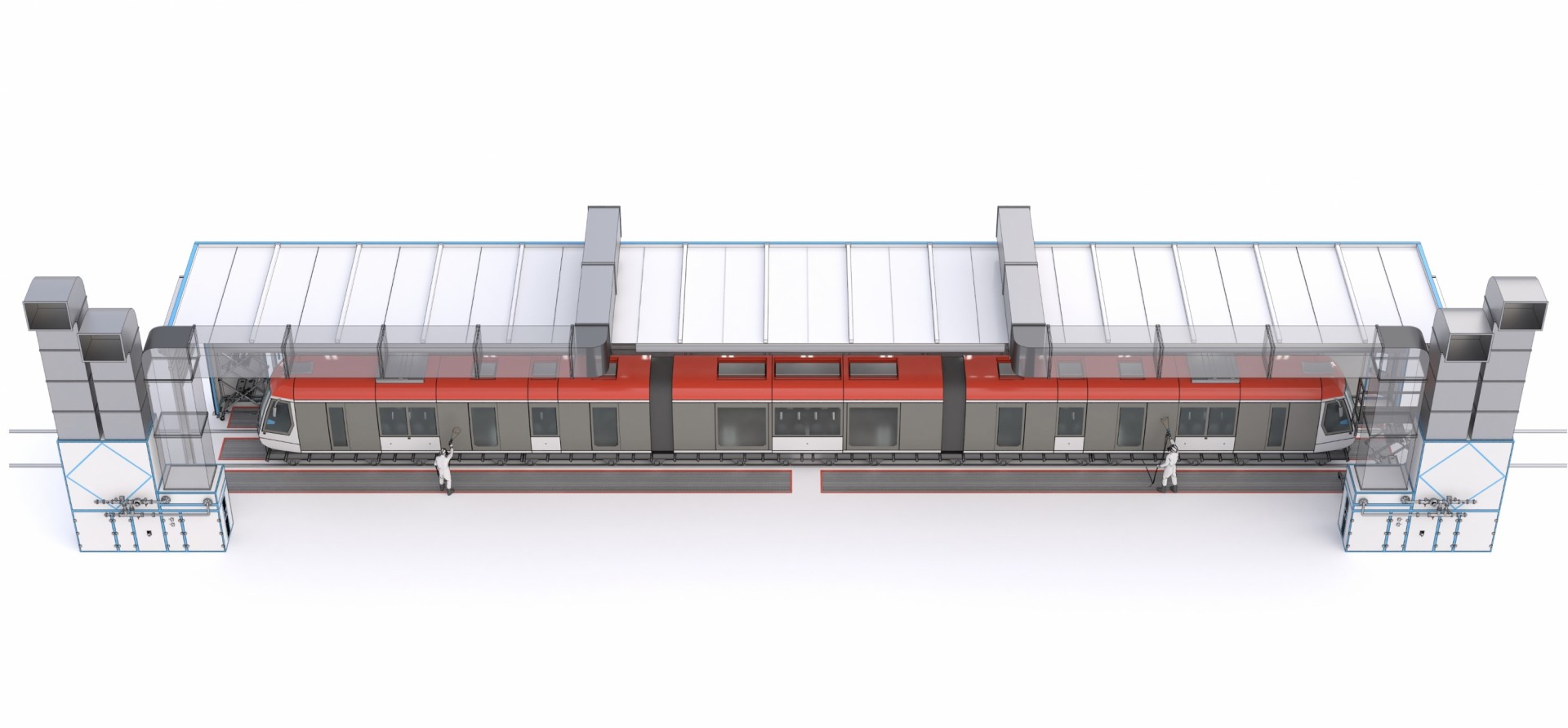

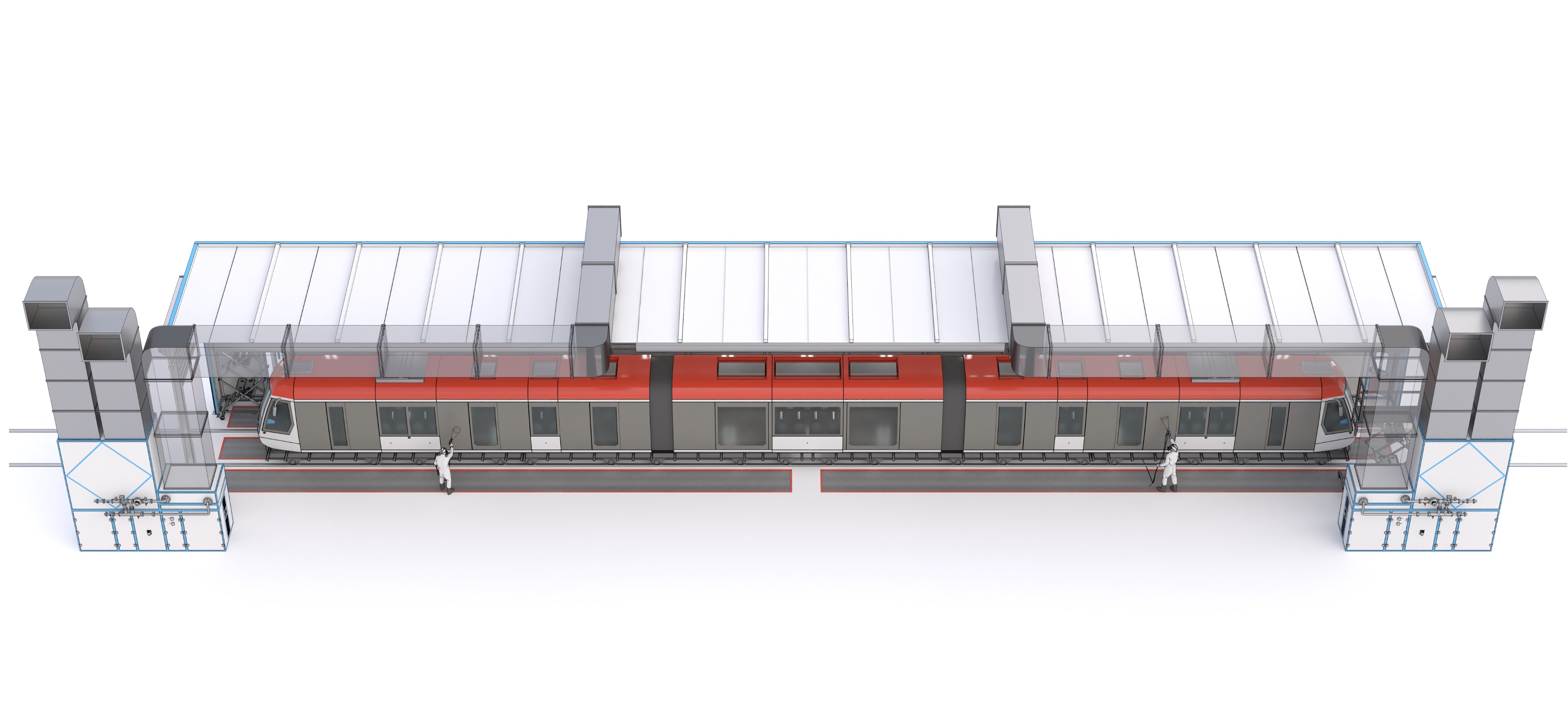

Специализированная промышленная камера SPK-SCB-38.5.6 предназначена для окраски и сушки вагонов трамвая, а также их отдельных конструктивных элементов на технологических подставках. Оборудование поддерживает функцию поэтапной (зонированной) обработки.

Ключевые параметры и энергопотребление

• Максимальный размер деталей (Д×Ш×В): 34 700 × 2500 × 3500 мм.

• Источник тепла: Горячая вода (параметры сети 115–70 °C).

• Теплопроизводительность: 225 кВт (для одной активной зоны).

• Расход теплоносителя: 4240 кг/ч.

• Потребляемая электромощность: 80 кВт.

Состав и спецификация оборудования

Конструктивные элементы и воротные группы

• Каркас и обшивка: Силовой стальной металлокаркас, теплоизоляционные сэндвич-панели толщиной 80 мм.

• Проемы и двери: 2 комплекта роллетных ворот (4500 × 4500 мм), 4 сервисных выхода с доводчиками и остеклением (800 × 2000 мм).

• Основание: Металлический решетчатый настил с поддонами для сбора остатков ЛКМ.

Вентиляция, нагрев и энергосбережение

• Воздухообмен: 2 приточно-вытяжных агрегата SPK-VU-23 (по 23 000 м³/ч) во взрывозащищенном и искробезопасном исполнении.

• Воздухораспределение: Подающий коллектор, трубчатые направляющие каналы, трасса воздуховодов с запорно-регулирующими клапанами.

• Зонирование процесса: Воздушные заслонки на линиях притока и вытяжки для независимой работы отдельных секций.

• Тепловое оборудование: 2 пластинчатых рекуператора, 2 медно-алюминиевых водяных калорифера с гидроузлами смешения и регулирующей арматурой.

• Очистка воздуха: Кассетные элементы класса G4 и напольные стекловолоконные фильтры G3.

Оснащение рабочих мест и освещение

• Освещение: Взрывозащищенные светодиодные светильники IP65 (угловые верхние и боковые ярусы).

• Механизация: 2 пневматические подъемные площадки SPK-PLP для работы на верхних ярусах кузова.

• Пневмосеть: 6 независимых постов подготовки сжатого воздуха (осушка и тонкая фильтрация).

Системы защиты и автоматики

• Управление: Главный шкаф автоматики с сенсорным экраном и комплектом кабельной продукции.

• Безопасность: Газоанализаторы контроля ЛВЖ, встроенная система порошкового пожаротушения (АУПТ).

Сопроводительная документация

• Задание на проектирование фундамента, проект АУПТ.

• Схема размещения с привязкой точек подключения коммуникаций.

• Принципиальные электрические и пневматические схемы.

• Сертификаты, паспорт и инструкция по эксплуатации.
