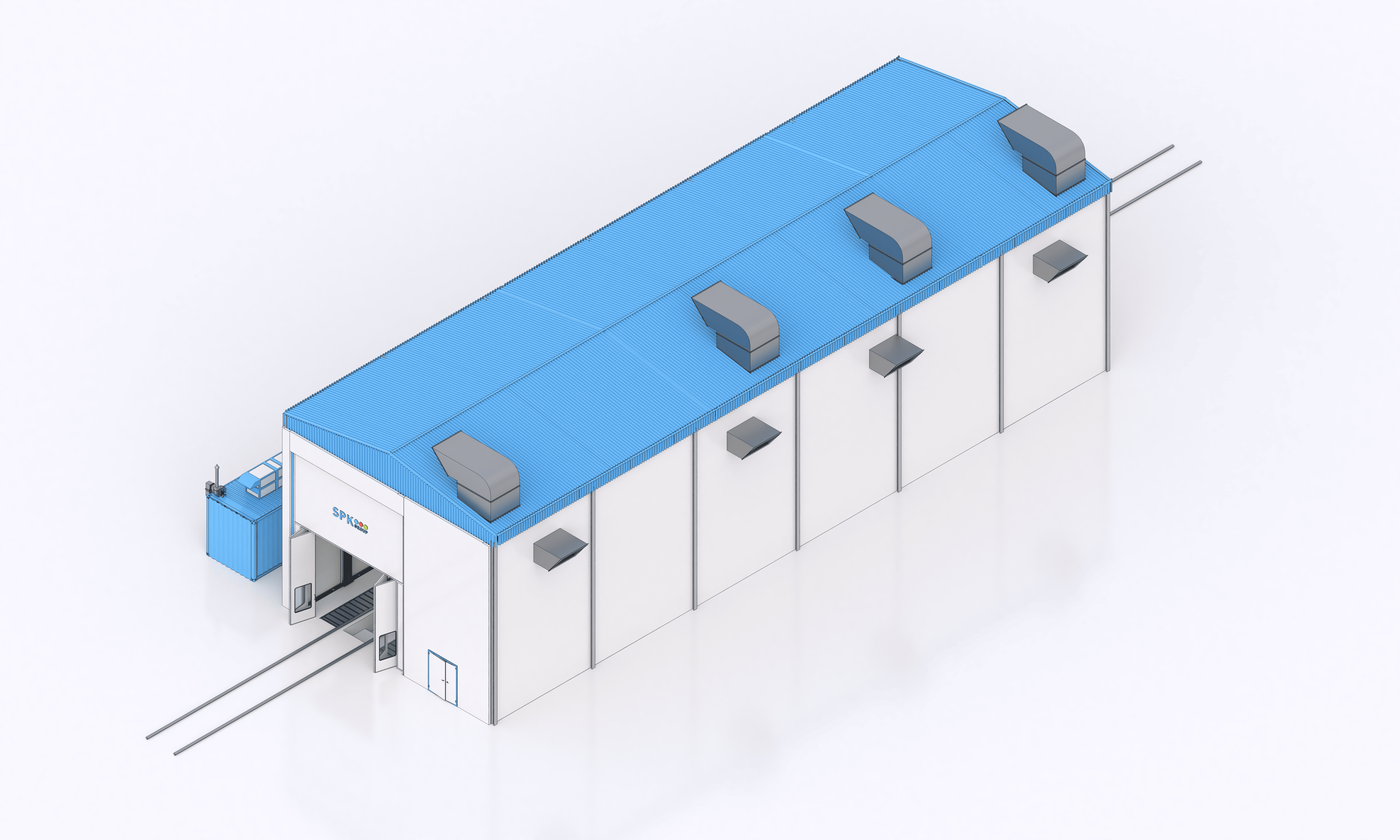

Технический разбор двухсекционного покрасочного комплекса уличного типа SPK-SCB(О)-36.6.7

Промышленный малярный комплекс SPK-SCB(О)-36.6.7 спроектирован как обитаемый сквозной тоннель (проходная камера) с разделением внутреннего пространства на два обособленных рабочих отсека. Данная инженерная система обеспечивает выполнение полного цикла технологических операций по подготовке поверхностей, распылению жидких ЛКМ и конвекционной сушке крупнотоннажных железнодорожных объектов.

Воздухообмен в рабочей зоне организован по ламинарной схеме с нисходящим вектором движения: очищенные и прогретые воздушные массы подаются через потолочный распределительный пленум и удаляются через напольные каналы. Улавливание лакокрасочной взвеси базируется на технологии многоступенчатой сухой фильтрации, что позволяет отказаться от дорогостоящих комплексов гидроочистки промышленного стока и минимизирует эксплуатационные издержки предприятия.

Эксплуатационная специфика и размерные группы обслуживаемого подвижного состава

Внутренний полезный объем и прочностные характеристики несущих элементов рассчитаны на маневрирование и обработку двух ключевых категорий ЖД-транспорта:

1. Грузовые открытые полувагоны

   • Предельные внешние габариты (ДхШхВ): 13 920 х 3 165 x 3 477 мм.

   • Собственный вес порожней единицы: 24 000 кг.

   • Площадь нанесения защитно-декоративных покрытий на один объект: 206,92 м².

2. Закрытый подвижной состав (крытые грузовые и пассажирские вагоны)

   • Предельные внешние габариты (ДхШхВ): 18 870 х 3 286 x 4 797 мм.

   • Собственный вес порожней единицы: 26 000 кг.

   • Площадь нанесения защитно-декоративных покрытий на один объект: 336,58 м².

⚙️ Технологические режимы и климатическая стойкость комплекса

• Режим работы малярной станции: Дискретное (периодическое) действие.

• Категория климатической защиты: Стандарт УХЛ1. Модули приспособлены для наружного (уличного) монтажа на открытом грунте без защитных навесов. Стены и стыки бокса полностью герметизированы от проникновения осадков в виде дождя или снега, а конструкция рассчитана на значительное ветровое давление и суровые зимние минимумы.

• Температурный диапазон при нанесении покрытий: Стабилизация внутренней атмосферы в пределах +20°C (с предельным отклонением не более ±2°C).

• Температурный диапазон при сушке: Интенсивный термический прогрев для полимеризации ЛКМ до +60°C (с предельным отклонением не более ±2°C).

Строительные нормативы и пространственная геометрия бокса

Жесткость наружного корпуса исключает деформацию конструкции при экстремальных внешних нагрузках:

• Полезный рабочий габарит (ДхШхВ): 36 000 х 6 300 х 7 000 мм.

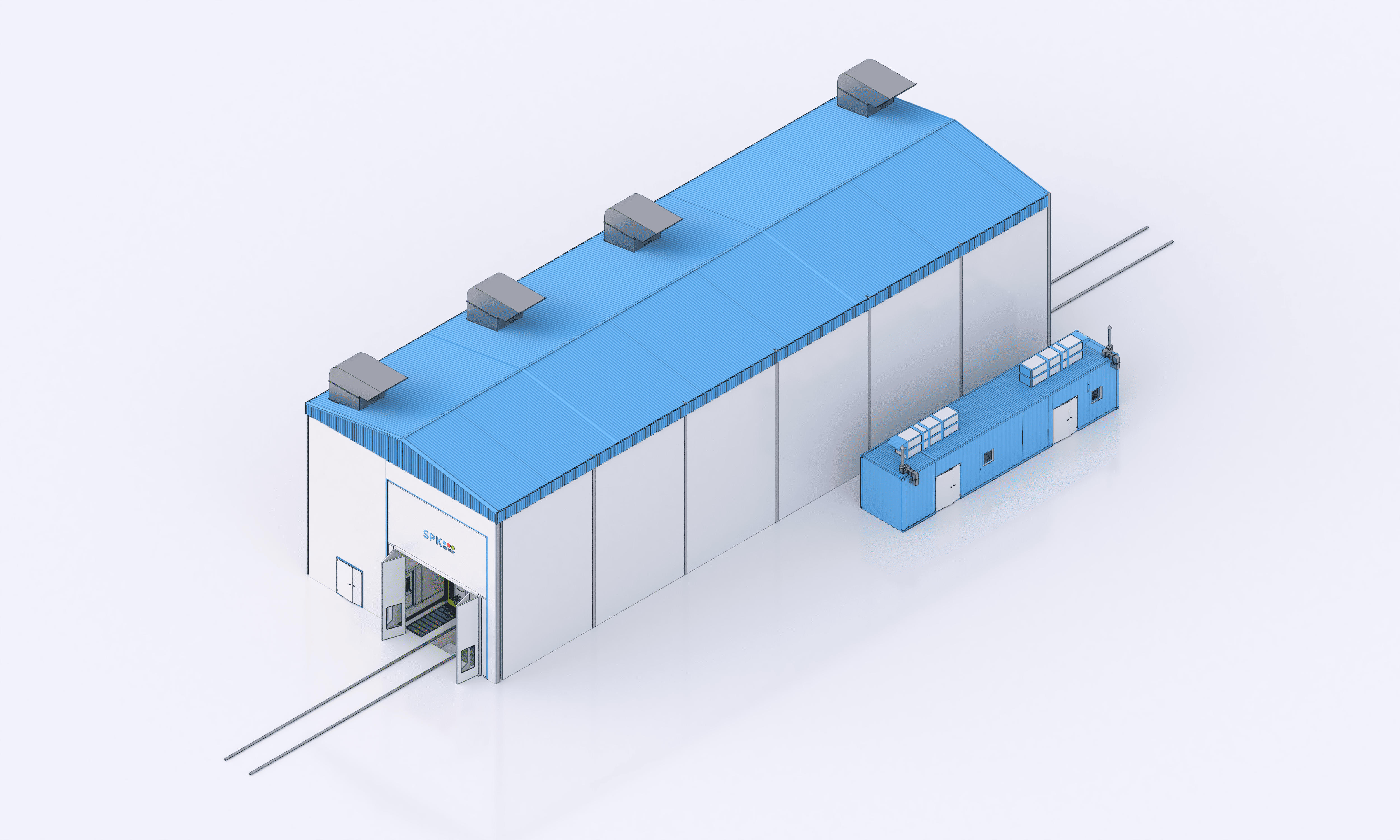

• Полные наружные габариты с учетом блока подготовки воздуха и свеса кровли (ДхШхВ): 36 300 х 12 800 х 11 355 мм.

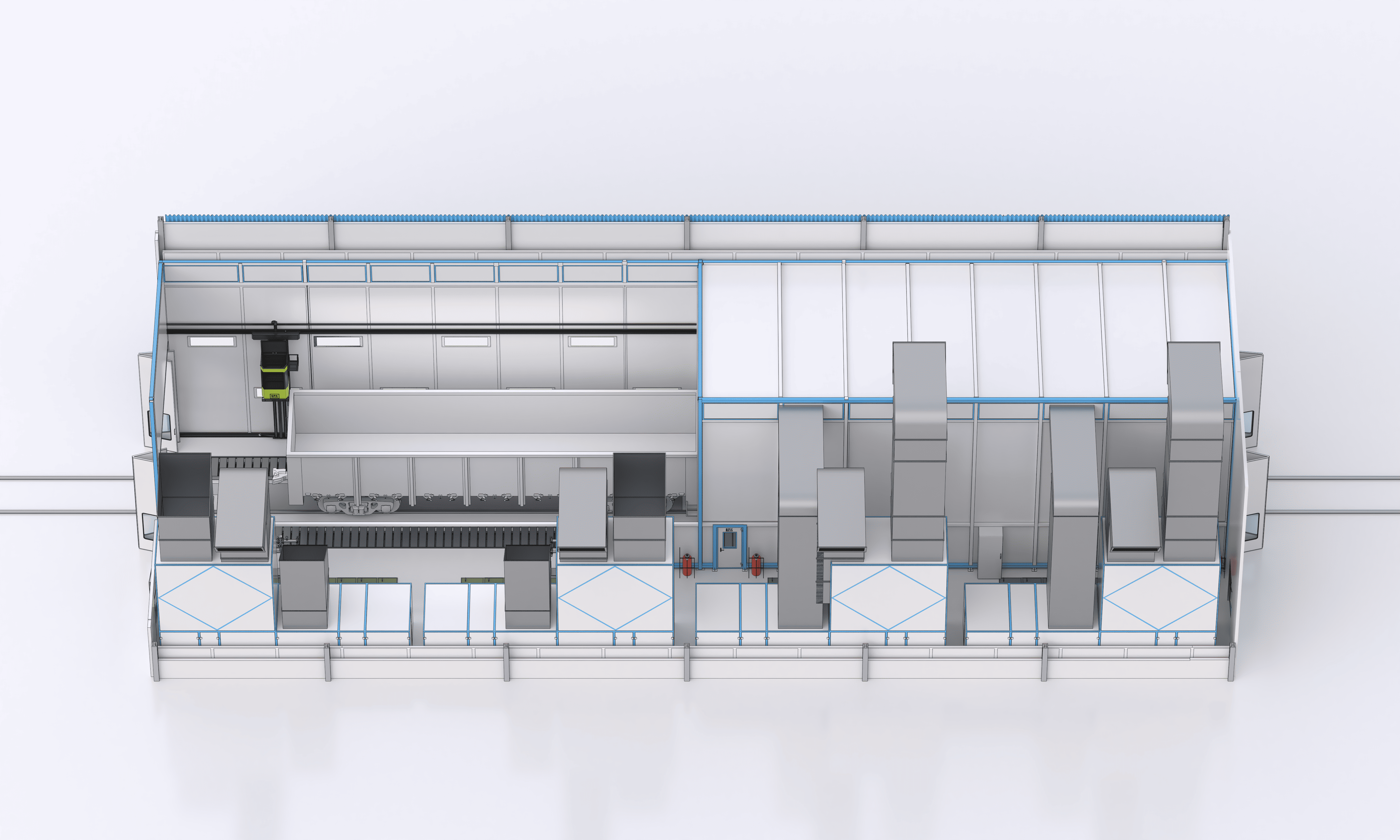

• Внутреннее зонирование: Разделение рабочей зоны на 2 изолированных друг от друга технологических блока.

• Регламент обустройства площадки: Установка оборудования требует заливки специального железобетонного фундамента. В монолитном основании предусматриваются рельсовые пути для вагонов, глубокие технологические карманы под вытяжные вентиляционные установки и ниши для обслуживания фильтровальных элементов.

Конструктивное исполнение, изоляционные свойства и жесткость обшивки

• Силовой каркас: Пространственная ферменная рама из сортового стального профиля квадратного и круглого сечения. Конструкция рассчитана на компенсацию ветрового подпора, веса снеговой шапки и избыточного давления от приточных вентиляторов.

• Кровля бокса: Сплошное плоское перекрытие с полной герметизацией швов, жестко соединенное с верхним силовым поясом стального остова.

• Стеновое ограждение: Наборные трехслойные сэндвич-панели с комбинированной толщиной: 150 мм для защиты внешнего контура от промерзания и 80 мм для внутренних межсекционных перегородок.

• Термоизоляционный слой: Минераловатный сердечник на основе прессованного базальтового волокна плотностью 100 кг/м³. Наполнитель классифицирован как полностью негорючий (НГ), обладает минимальным коэффициентом теплопроводности и эффективно поглощает акустические шумы от работы силовых вентиляционных агрегатов.
