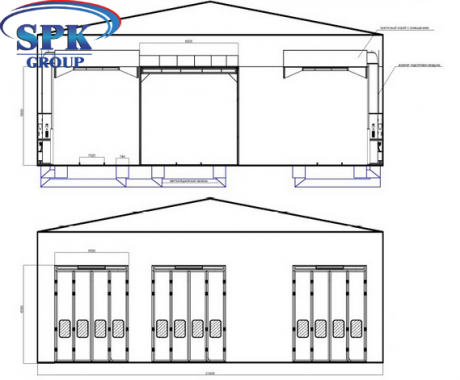

Окрасочно-сушильный комплекс для 6 вагонов SPK-66.21.6 РОССИЯ
Габариты ОСК | |
Внешние (mm) | 66000x21000x6600 |
Внутренние габариты (mm) | 23000*6000*6000 |
Направление воздушного потока | Вертикальное - сверху вниз |
Вытяжка | Через канал |
Канал | |
Колич-во каналов | 5 |
Колич-во решеток | 5 рядов |
Материал исполнения решеток | Сталь |
Максимальное усилие ( кг/м3) | 800 |
Кабина камеры SPK | |
Конструкция | Прямая |
Исполнение | Сталь |
Въездные двери | |
Размеры (Ш*в)/ количество | 5000х600/ 6 |
Материал и структура | Оцинкованная сталь |
Структура дверей | Распашные ворота |
Крыша | |
Материал | Пластины стальные оцинкованные |
Структура | Прямая |
Материал конструкции крыши | Стальная |
Конструкция потолка, с потолочными фильтрами | Стальной каркас (сталь D8) |
Панели | EPS |
Фильтры потолочные | Мод.SP-600G |
Осветительная система | |
Направление света | Вертикальное |
Каркас крепления светильников | Отсутствует |
Схема действия выпрямителя | для 2-ух ламп одно действие |
Совокупная мощность освещения | Рекомендуемая мощность 34.560Вт |

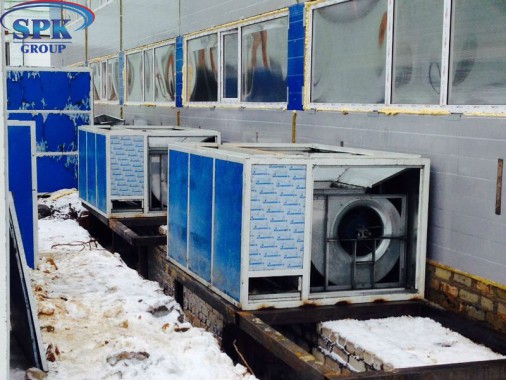

Группы притока/ вытяжки | |
Конструкция фильтров генераторной группы | Квадратная, материал выполнения - сталь |
Расположение генераторов | С 2 сторон |
Материал каркаса групп | Панели Rock Wool для обеих групп |
Воздушные потоки | Регулирование электрической заслонкой |
Колич-во генераторных групп притока + вытяжки | 8+8 |
Характеристики вентилятора притока (Центробежный 2-ной вентилятор) | |
Модель | 4.2L |
Мощность (кВт) | 2х5.5 |
Произв-ность (м³/час) | 288.000 |
Давление (Па) | 820 |
Характеристики вытяжного вентилятора (центробежный 2-ной вентилятор) | |
Модель | 450-H |
Мощ-сть | 1х7,5кВт |
Произв-ность (в м³/ч) | 272.000 |
Давление (Па) | 720 |
Тепловая система в окрасочной камере | |
Характеристики горелки: | 4 горелки |
Кол-во теплообменников | 8 |
Производительность кКал/час | 460.000 |
Фильтрация воздуха в камере | |
Описание фильтра притока | Основной фильтр имеет карманную форму; Потолочный фильтр |
Описание фильтра вытяжки | Угольный, стекловолоконный фильтры |
Система контроля | |
Панель управления имеет переключатели и кнопки: | Окрашивание; возрастающее температурное распыление; метр часов, сушка с регулировкой времени; индикатор отказа; термостат; выключатель питания; чрезвычайная остановка;, выключатель освещения, термостат, температурный ограничитель |
Способ управления | Реле |
Эл/питание камеры | |
Эл/питание освещения | 220/ 50 (Вольт/ Гц) |
Эл/питание | 3х380/ 50 двигателя (Вольт/ Гц) |
Общая мощность (в кВт) | 183 |
Внутренние габариты камеры (ДхВхШ): 23000х6000х6000
Внешние габариты (ДхВхШ) : 66000x21000x6600
Габариты ОСК
