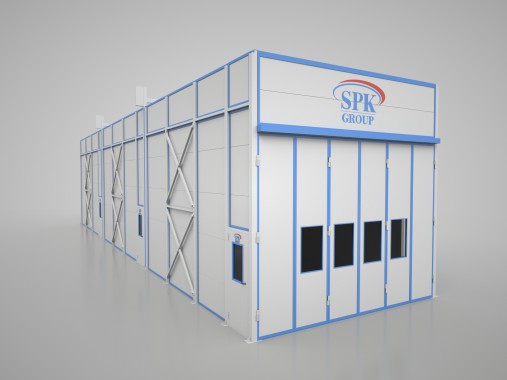

Окрасочно-сушильная камера для самолетов SPK - 24.6.5

  3-секционная окрасочно-сушильная камера в тупиковом исполнении. Габариты камеры внутренние: 22000х6000х5000 мм. Предназначение – обеспечение необходимых условий по температуре, влажности, скорости воздуха и освещенности. В камере производятся следующие операции: подготовки изделий к покраске, нанесение лакокрасочных материалов на поверхности, сушка этих поверхностей при повышенной температуре.

  Изделия – детали самолетов, выполненные из полимерных композиционных, а также металлических материалов. Габариты изделий максимальные составляют: 20000х2000х2000 мм. Вес максимальный: 10 т. Площадь поверхности под окраску: 168 кв.м.
  В камере создается нисходящий поток воздуха с вертикальным направлением. Воздух очищенный и подогретый. Способ фильтрации – сухой. На притоке
  Температура при окраске – не ниже +20 градусов С, при сушке + (65 ± 5) °С.
  Кабина состоит из стального каркаса с обшивкой сэндвич-панелями 50 мм. Камера оборудована распашными четырехстворчатыми воротами размером 4.000х5.000 мм. Ворота роллетные для разделения секций в составе двух шт.
  Для персонала оборудовано 6 аварийных сервисных дверей, размер каждой 800х2000 мм.
  Освещение в камере. 24 угловых светильников, 24 боковых. Общий уровень освещенности – не менее 900 Лк. Светильники имеют взрывозащищенные.
  Воздухообмен в камере. Приток – полный потолочный. Вытяжка в пол. Направление воздуха – сверху вниз. Расход составляет 104544 куб.м в час. Кратность составляет 176 раз в час.
  Вентиляционные агрегаты SP(35) – 3 шт. Исполнение – алюминиевый профиль. Мощность одного вентилятора составляет 18,5 кВт. Общая мощность – 111 кВт.
  В качестве опции – пластинчатый рекуператор тепла с обводным клапаном мощностью 380 кВт.
  Энергоноситель – электроэнергия. Совокупная тепловая мощность теплообменников – 1.144 кВт.
  3 воздушных отсекающих клапана. Сотовая система увлажнения воздуха с генерируемым уровнем влажности 35%.
  Управление режимами работы данной камеры – контроллер, сенсорная панель на отдельной стойке.
