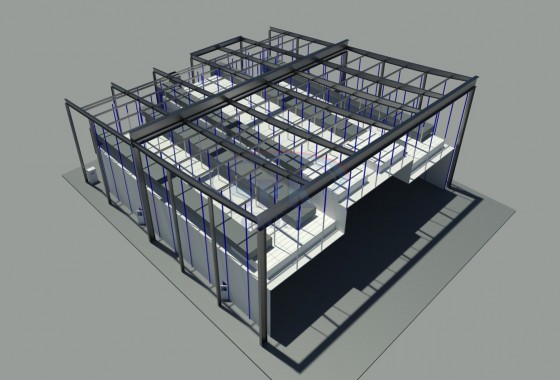

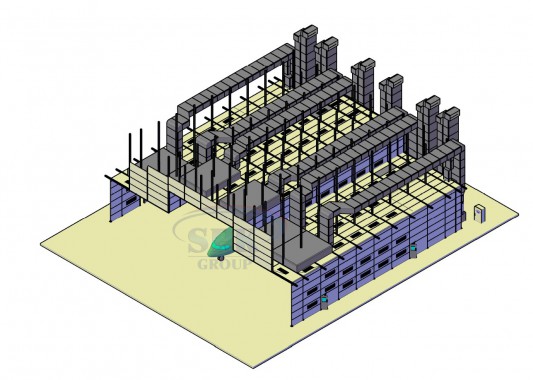

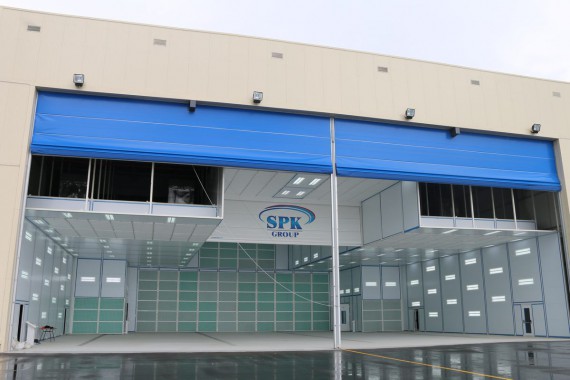

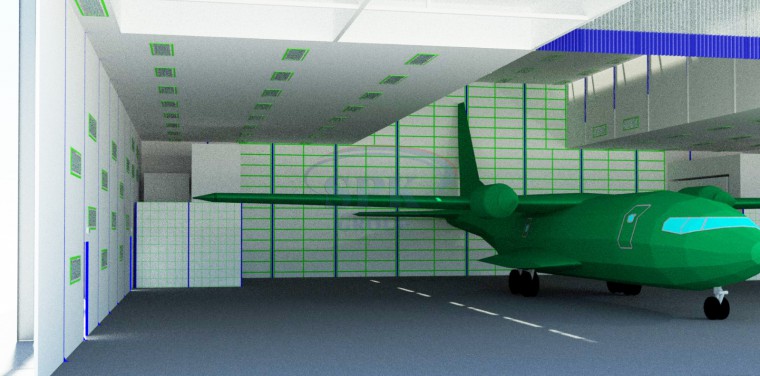

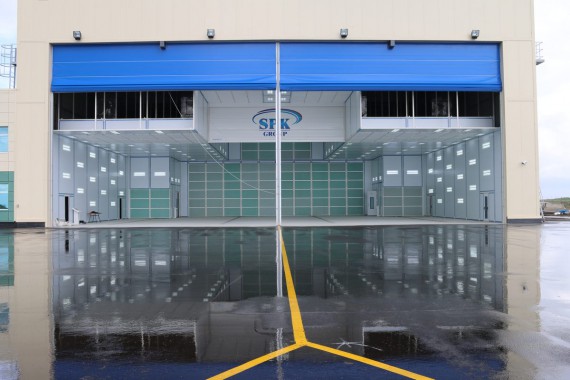

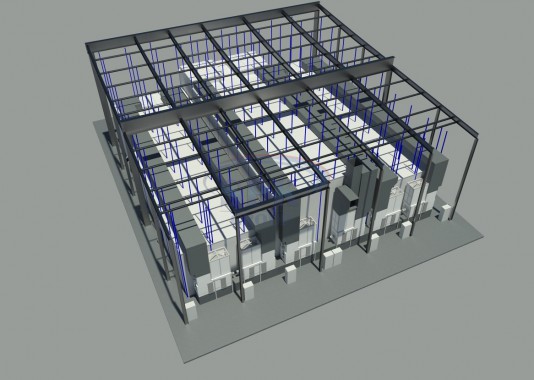

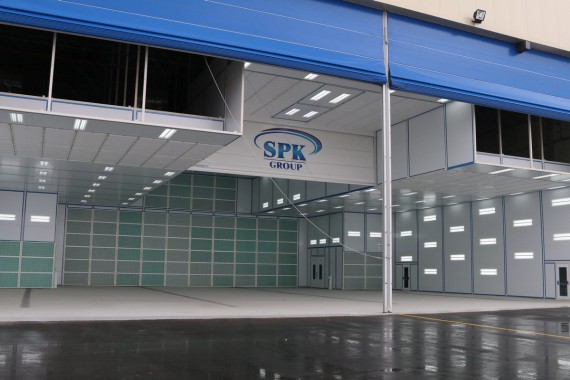

Тупиковая покрасочно-сушильная камера для самолетов SPK-30.33.9
Размеры | |||
Внутренние размеры | 30000x33000х9500 mm | Внешние размеры | mm |
Количество секций | 2 |
|
|
Направление потока воздуха | Воздух направлен сверху вниз | Расположение вытяжки | Ч-з стены оск |
Описание вытяжки | |||
Количество каналов | 4 шт. | Габариты канала | 22.500х2900 mm |
Количество рядов решеток | 4 ряда решеток | Исполнение каждой решетки | плоские стальные полосы с 10- мм стальной скрученной арматурой |
Конструкция | |||
Потолочный пленум | 10 секций | Стальная конструкция | Есть |
Описание стеновых панелей | |||
Толщина панели и толщина стали в каждой панели | 60 и 0.7 мм. | ||
Наполнитель | Минеральная вата | Св-ва наполнителя | Негорючий с пропиткой антисептиком |
Плотность заполнения | 32.0 кг/м³ |
|
|
Панели потолочного пленума | |||
Толщ. панели | 50 mm | Толщ. стали | 0,7 mm |
Наполнитель | Вата минерал. | Характеристики наполнителя | Негорючий с пропиткой антисептиком |
Плот-сть заполнения (кг/м куб) | 19.0 | Панель | Быстросъемная с двухсторонним освещением |
Сервисная дверь (Аварийная) | |||
Число дверей | 3 | Размеры дверей | 800*2.000 (ШВ) |
Размещение дверей | одна справа, одна слева, одна с тупикового торца | Описание окна | Окно овальной формы уплотнено теплоизоляционной резиной |
Крыша | |||
Характеристики крыши | Форма прямая, материал исполнения - сэндвич панели | Каркас | Стальной силовой |
Потолок с закрепленными фильтрами на потолке | Каркас из стали D8 | Покрытие | Покраска порошковая |
Материал панели крыши | Минеральная вата | Марка фильтров потолка | SP-600G |
Система освещения камеры 710-1000 Люкс | |||
Верхний свет (45 град.) | 12 плафонов х4 лампы | Каркас крепления светильников | Каркас выполняется из стали |
Верхний свет (90 град.) | 98 плафонов х2 лампы | Выпрямитель | 1 действие для 2 ламп |
Боковой свет (встроенный в стеновые панели) | 56 плафонов х2 лампы | Мощность общая | 14 кВт |
Описание приточно-вытяжной группы | |||
Положение генератора | Сзади | Конструкция генераторной группы | Квадратной формы, материал - сталь |
Обшивка приточно-вытяжной группы | из сэндвич панелей | Заслонка для регулировки потоков воздуха | Автоматическая |
В притоке | 7 генераторов | В вытяжке | 7 генераторов |
Направление потока воздуха притока | Сверху вниз регулировкой направления | Направление потока воздуха вытяжки | Снизу вверх |
Вентилятор притока центробежный двойной | Искро-взрывозащищенное исполнение (ЕХ) | Вентилятор вытяжки центробежный двойной | Искро-взрывозащищенное исполнение (ЕХ) |
Значение мощности - 15 кВт | Значение мощности - 15 кВт | ||
Значение производительности: 378 000 м³/час | Значение производительности: 378 000 м³/час | ||
Значение давления (Па) 760 | Значение давления (Па) 731 | ||
Управление притоком воздуха | Автоматическая заслонка | Управление вытяжным потоком воздуха | Оборудован ручной заслонкой |
Тепловая система в оск | |||
Способ подогрева | Дизельная горелка - электро (комбинированная система) | Кол-во теплообменников | 7 |
Модель горелки | RL | Значение производительности горелок | 7 х 430кВт (3.010 кВт) |
Конструкция теплообменника | Мультицикл + антивзрывчатое отверстие | ||
Максимальная мощность без рекуператоров | 3010 кВт | Максимальная мощность с рекуператорами | 1574кВт |
Фильтрационная система | |||
Описание приточного фильтра | Карманный основной фильтр и фильтр потолочный
| Фильтр вытяжки | В конструкцию данного фильтра входят: угольный, стекловолоконный, кассетный и краскофильтр |
Контроль и управление технологическими режимами IP 65 | |||
Панель управления - 2 ед-цы | Режимы на панели управления: окраска, тепловое распыление с нарастанием, сушка при температуре до 60-ти град., регулировка времени сушки и выключатель освещения, индикатор отказа, термостат, часовой метр, выключатель питания и аварийная остановка. | ||
Регулирование панели управления | Реле контроллер | ||
Система пожаротушения | |||
Порошковая | Режим - автоматическая |
Внутренние габариты камеры (ДхВхШ): 30000x33000х9500

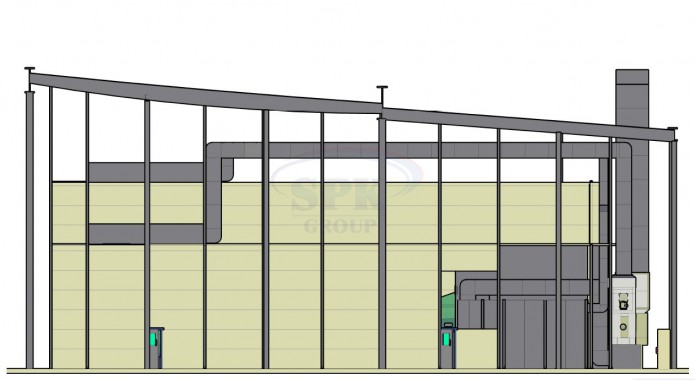

Габариты ОСК
