Пример технического задания на проектирование и производство окрасочно-сушильной камеры

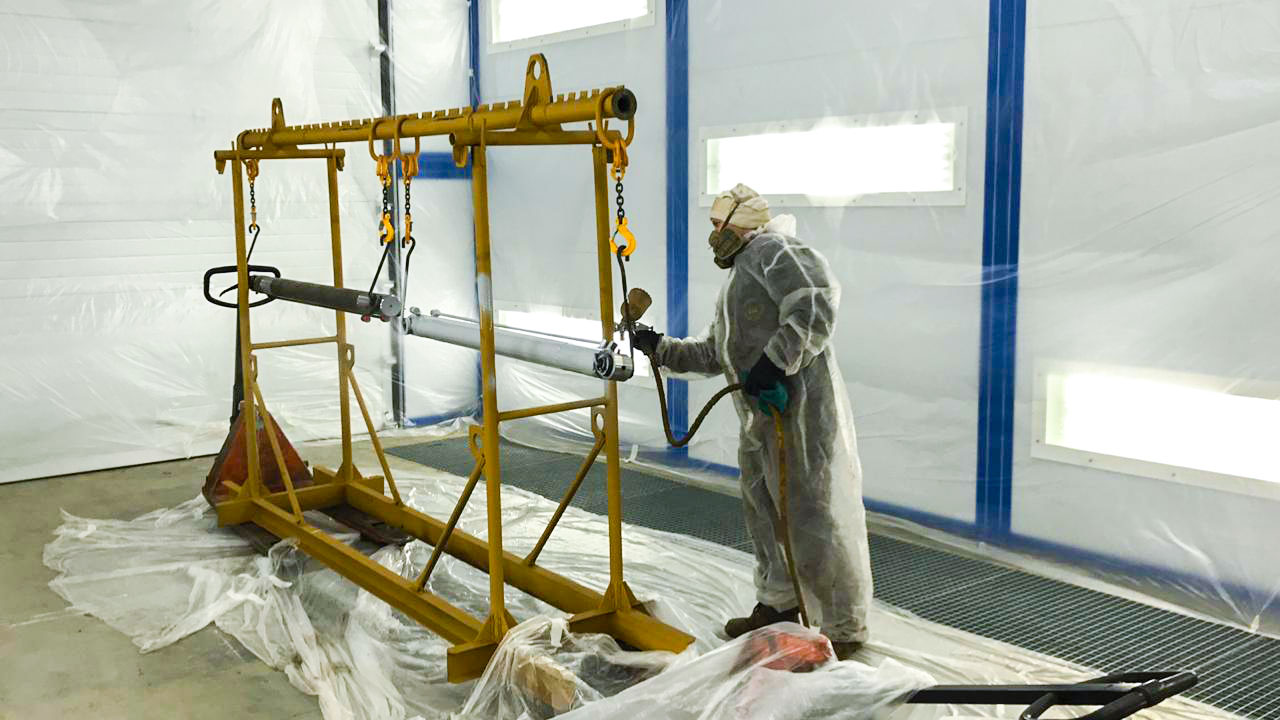

Промышленная окрасочно-сушильная камера тупикового типа спроектирована для безопасного нанесения и ускоренной сушки жидких лакокрасочных материалов (ЛКМ) в замкнутом цикле
Оборудование полностью герметизирует малярную зону, предотвращая попадание аэрозольного тумана и паров растворителей в общепроизводственное помещение
Технологические циклы и режимы работы
Установка работает в четырех программируемых режимах с автоматической стабилизацией микроклимата
Нанесение ЛКМ (окраска): подача очищенного воздуха с рабочей температурой от +18 °C до +20 °C
Промежуточное испарение: регулируемый по времени и температуре обдув для удаления летучих фракций перед сушкой
Сушка изделий: равномерный конвективный нагрев в диапазоне от +20 °C до +80 °C с перепадом температур по объему не более $pm5^circ ext{C}$
Окончательный продув: интенсивный воздухообмен для охлаждения деталей и безопасной выгрузки
Конструктивные преимущества
Негорючий теплоизолированный контур: стены и потолочные перекрытия выполнены из сэндвич-панелей с базальтовой минеральной ватой толщиной не менее 60 мм, что гарантирует огнестойкость и сохранение тепла
Двухступенчатая очистка воздуха: приточный тракт оборудован потолочными фильтрами тонкой очистки класса F5 (EU5), вытяжка оснащена фильтрами класса F3 (EU3)
Электрическая вентиляционная установка (ОВУ): блок типа ГВГ180ГВК производительностью не менее 18 000 м³/ч с электронагревом на базе ТЭНов мощностью 30 кВт и двумя взрывозащищенными электродвигателями по 5,5 кВт
Взрывозащищенное светодиодное освещение: 10 четырехламповых светильников (6 потолочных под углом 45° и 4 вертикальных стеновых) суммарной мощностью от 800 Вт исключают тени и блики при нанесении покрытий
Комплексная безопасность: встроенная автоматическая система порошкового пожаротушения («Буран» / «Тунгус» с модулем «Спрут»), термозащита ТЭНов и интеграция аварийной остановки с цеховыми газоанализаторами
Технические характеристики
| Параметр | Значение |
| Тип камеры | Тупиковая (1 ворота), с боковой вытяжкой |
| Размеры рабочей зоны (Д×Ш×В) | 4000 х 4000 х 2900 мм |
| Внешние габариты с ОВУ (Д×Ш×В) | 5450 х 4820 х 3460мм |
| Въездные ворота | 3-створчатые распашные с остеклением, 2700 х 2700 мм |
| Монтажная площадка | Непосредственно на ровный пол цеха |
| Производительность ОВУ | 18000 м³/ч |
| Тепловая мощность (ТЭН) | 30 кВт |
| Суммарная мощность линии | 45 кВт (сеть 380 В / 50 Гц) |
| Класс фильтрации: приток / вытяжка | F5 (EU5) / F3 (EU3) |
| Рабочие температуры: покраска / сушка | +18...+20 град. C |
Комплект поставки и сервисные обязательства
Оборудование поставляется новым (не ранее 2025 года выпуска) в полной заводской комплектации
Каркас и сэндвич-панели корпуса с распашными остекленными воротами
Блок ОВУ заднего расположения с электрическим нагревателем и 2 двигателями
Система взрывозащищенного LED-освещения
Пульт управления с цифровыми индикаторами температуры и таймерами
Модули автоматического порошкового пожаротушения
Полный комплект паспортов и эксплуатационных инструкций на русском языке
В стоимость поставки под ключ включены доставка на площадку заказчика, разгрузочные работы, сборка, электромонтаж, пусконаладка, приемочные испытания и обучение технического персонала с предоставлением гарантии от 12 месяцев
