Как правильно составить техническое задание на разработку роботизированного окрасочного комплекса
Шаг 1. Четко зафиксируйте цель, основание и технологический контекст
ТЗ должно начинаться не со списка железа, а с понимания того, что, из чего и в каком темпе будет производиться
Что включить в раздел:
Основание и назначение: программа модернизации/техперевооружения, выпускаемая продукция (в реальном примере — детали авиационных ГТД: створки, проставки, сопловые аппараты)
Перечень деталей и свойства материалов: укажите конкретные сплавы (например, жаропрочный ВЖЛ14-ВИ), габариты блоков и технологические сложности (наличие узких протяженных каналов, глубоких карманов)
Химико-физические параметры среды: используемые связующие (на водной или спиртовой основе), типы и фракции наполнителей (электрокорунд F280, F1000; дистенсиллиманит), число наносимых слоев (от 7 до 17)
Тактовый интервал: нормируйте производительность (например, «нанесение 1 слоя на 1 подвеску — не более 480 секунд»)
Совет инженера: Всегда указывайте, на чем проводится первичная приемка геометрии — например, на массогабаритных имитаторах деталей заказчика, чтобы не тратить дорогостоящие заготовки на этапе наладки
.

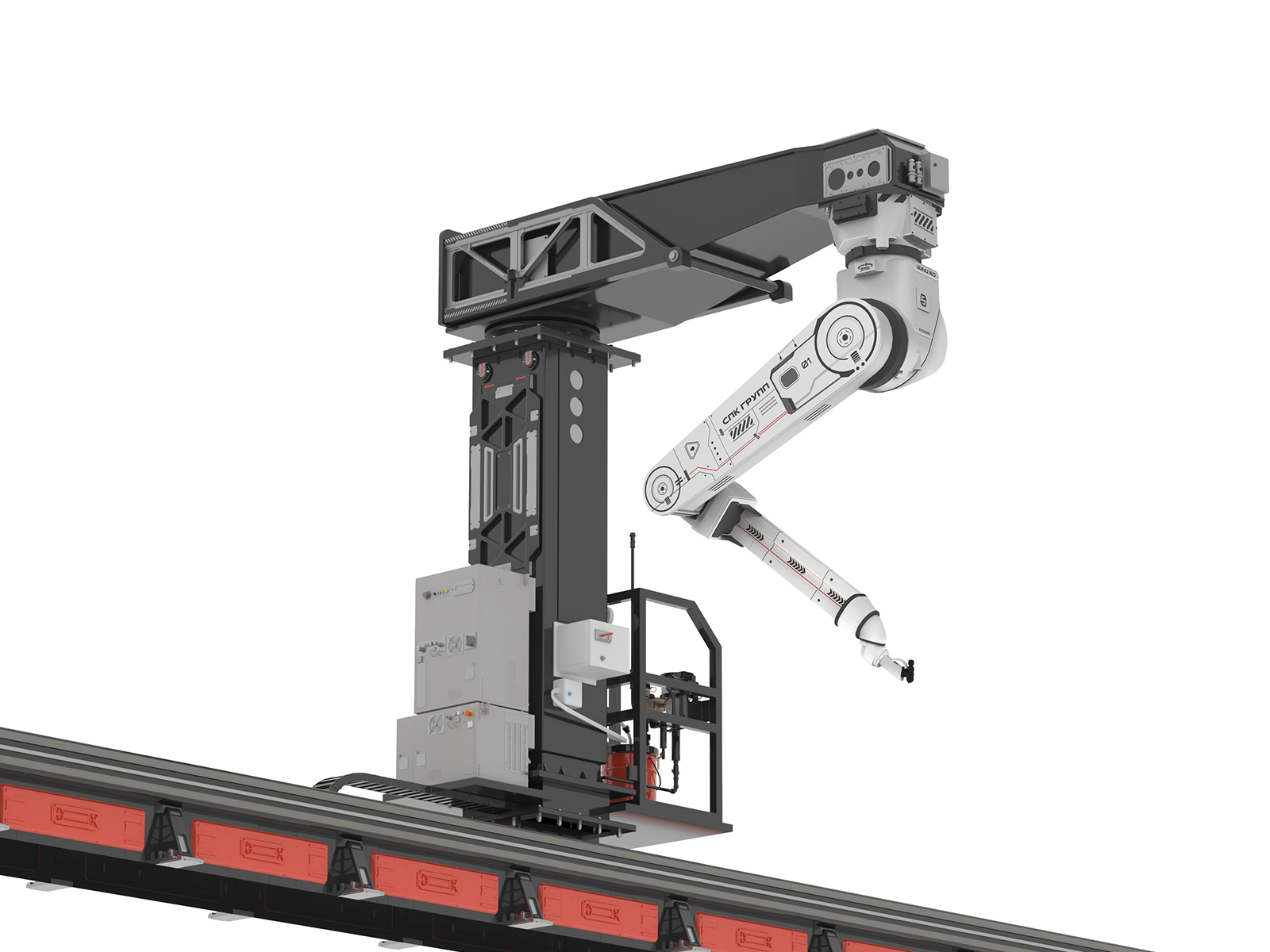

Шаг 2. Задайте жесткие требования к кинематике и ресурсу робота
Сердце РТК — промышленный манипулятор. Ошибки в этом пункте приводят к тому, что робот не выдерживает динамических нагрузок или упирается в «мертвые зоны» траекторий.
Ключевые критерии для описания в ТЗ:
Количество степеней свободы: Для объемных операций нанесения и обсыпки требуется манипулятор не менее чем с 6 осями
Конструкция 6-й оси (фланца): Критически важное требование для окунания и обсыпки — непрерывное бесконечное вращение (отсутствие программного ограничения оборотов), чтобы роботу не приходилось делать обратную раскрутку кабеля и тратить полезное время цикла
Грузоподъемность с запасом: Фиксируйте не номинал, а работу на максимальном вылете в горизонтали с учетом массы захвата, оснастки и предельно налипшей сырой массы (в нашем примере — от 250 кг)
Защита в агрессивной среде: Абразивная пыль электрокорунда и капли связующего выводят шарниры из строя за недели. Прописывайте защитные капоты и чехлы прямо в спецификации поставки
Шаг 3. Детализируйте технологическое окружение и периферию
Робот не работает в вакууме — качество готового изделия определяет периферийное оборудование. В ТЗ недопустимо просто написать: «поставить баки для суспензии».
Пример правильной формулировки требований к агрегатам (из документа):
| Узел | Типичная ошибка | Как правильно указать в ТЗ (по ГОСТ/практике) |
| Баки суспензии | «Баки с перемешиванием, 4 шт.» | Рабочий диаметр 1000 мм, глубина 800 мм; водоохлаждаемые ножи; поддержание температуры +22pm2^circ ext{C}$; разброс вязкости по высоте бака не более $pm5$ сек по ВЗ-246; автоподстройка опускания робота по мере расхода смеси |
| Пескосыпы | «Пескосып для обсыпки форм» | Дождевой тип свободного падения; обсыпка под углом наклона до 70°; встроенные бортотсосы с подключением к выносной аспирации; сита улавливания комков; автоподача песка из бункера |
| Камеры сушки | «Конвейер сушки с климатом» | 2 независимые зоны с теплоизоляцией стен; вместимость $ge26$ мест в каждой; температура $24pm1^circ ext{C}$, влажность 25–70% ($pm3\%$), скорость направленного обдува 3,5–12 м/с с 3 сторон (низ, бок, верх) и вращение подвеса 1–5 об/мин |
Шаг 4. Опишите требования к АСУ ТП, ПО и прослеживаемости данных
Современное автоматизированное производство требует сквозного контроля. Если этот раздел упущен, вы получите «черный ящик», траектории которого невозможно перенастроить без вызова иностранных специалистов.
Обязательные пункты раздела АСУ ТП:
Язык интерфейса и доступность: русскоязычный человеко-машинный интерфейс (HMI) с SCADA-визуализацией реального времени
Глубина хранения истории: фиксация температуры, влажности, скорости обдува и времени нахождения каждого слоя в привязке к уникальному номеру подвеса и детали с хранением архива не менее 5 лет
Открытость и бэкапы: обязательная передача заказчику резервных копий образов системы, исходных конфигураций ПЛК, паролей администратора и таблиц расшифровки кодов ошибок
Унификация алгоритмов: типовые базовые движения робота (подход к баку, позиционирование в конвейер) должны быть унифицированы, а переналадка под новую деталь — заключаться лишь в корректировке технологических выдержек и углов
Шаг 5. Составьте матрицу разграничения ответственности (RACI)
Главная причина срыва сроков при запуске линий — несогласованность строительных и монтажных работ. Поставщик считает, что фундамент готовит клиент, а клиент ждет исполнительной схемы.
Включите в ТЗ таблицу разграничения объемов работ:
Поставщик: проектирование комплекса, строительное задание, поставка, шефмонтаж, прокладка внутренних кабельных трасс линии, функциональные испытания (3–5 процессов нанесения), инструктаж персонала
Заказчик: подготовка строительной площадки, устройство силового антистатического обеспыленного пола, демонтаж старых перегородок, подвод точек подключения энергоресурсов (сжатый воздух, оборотная вода, силовой ввод), предоставление крана и бытовых помещений монтажникам
Шаг 6. Зафиксируйте условия сервиса, обучения и гарантии
Даже лучший робот бесполезен, если при первой ошибке завод встает на месяцы. В техническом задании необходимо регламентировать не только гарантийный срок, но и скорость сервисного реагирования.
Эталонные сервисные формулировки:
Срок гарантии: не менее 24 месяцев с даты подписания итогового акта ввода в промышленную эксплуатацию
Сервисная поддержка: наличие авторизованного сервисного центра в РФ; регламентированное время первого ответа — до 24 часов, прибытие инженера на площадку для дефектовки — не более 5 рабочих дней
Обязательства по ЗИП: гарантированная поставка запасных частей и расходных материалов в течение минимум 5 лет после завершения гарантии
Обучение персонала: поэтапный план с нормированием часов (не менее 64 часов на группу: наладка, программирование траекторий, регламентное ТО, действия в аварийных ситуациях)
Итоговый чек-лист: готово ли ваше ТЗ к тендеру?
Перед утверждением документа главным инженером проверьте ТЗ по списку:
[ ] Указана конкретная номенклатура деталей и их сплавы/материалы
[ ] Описаны технологические среды (вязкость, рабочая температура, фракции наполнителей)
[ ] Для робота указано число осей, непрерывность вращения 6-й оси и грузоподъемность на максимальном вылете
[ ] Заданы точные допуски микроклимата (температура, влажность)
[ ] Предусмотрено аварийное бесперебойное питание критических узлов (предотвращение застывания суспензии)
[ ] Приборы контроля внесены в Госреестр средств измерений РФ
[ ] Разграничены зоны ответственности по фундаментам и подключению сетей
[ ] Прописаны сроки реакции сервиса в часах и днях
Используя эту структуру, вы защитите предприятие от недобросовестных поставщиков, сохраните инвестиционный бюджет и получите роботизированный комплекс, точно решающий задачи вашего производства
