Окрасочно-сушильный комплекс авиационного назначения: архитектура и инженерная спецификация

1. Функциональное назначение и технологические этапы комплекса

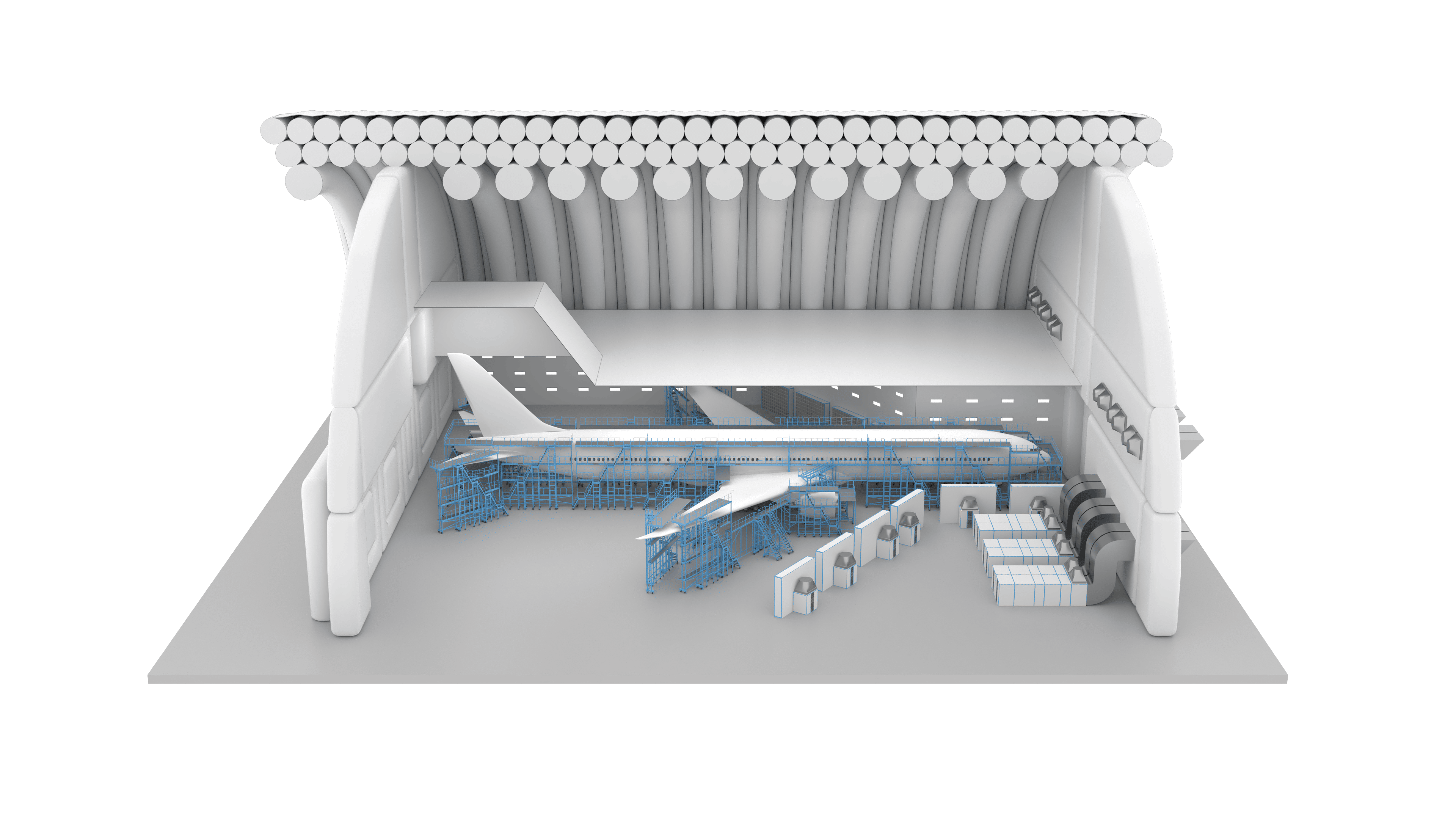

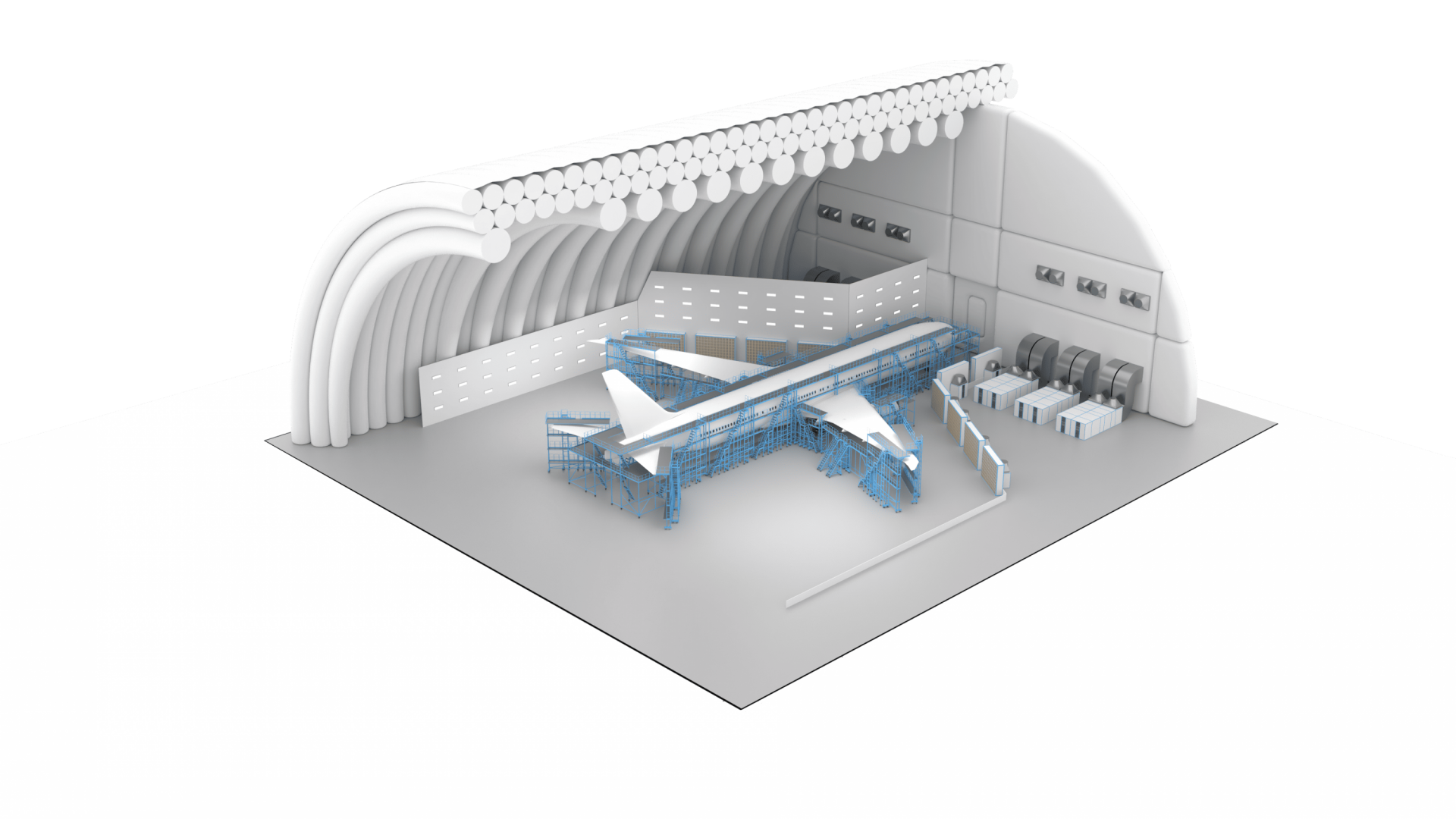

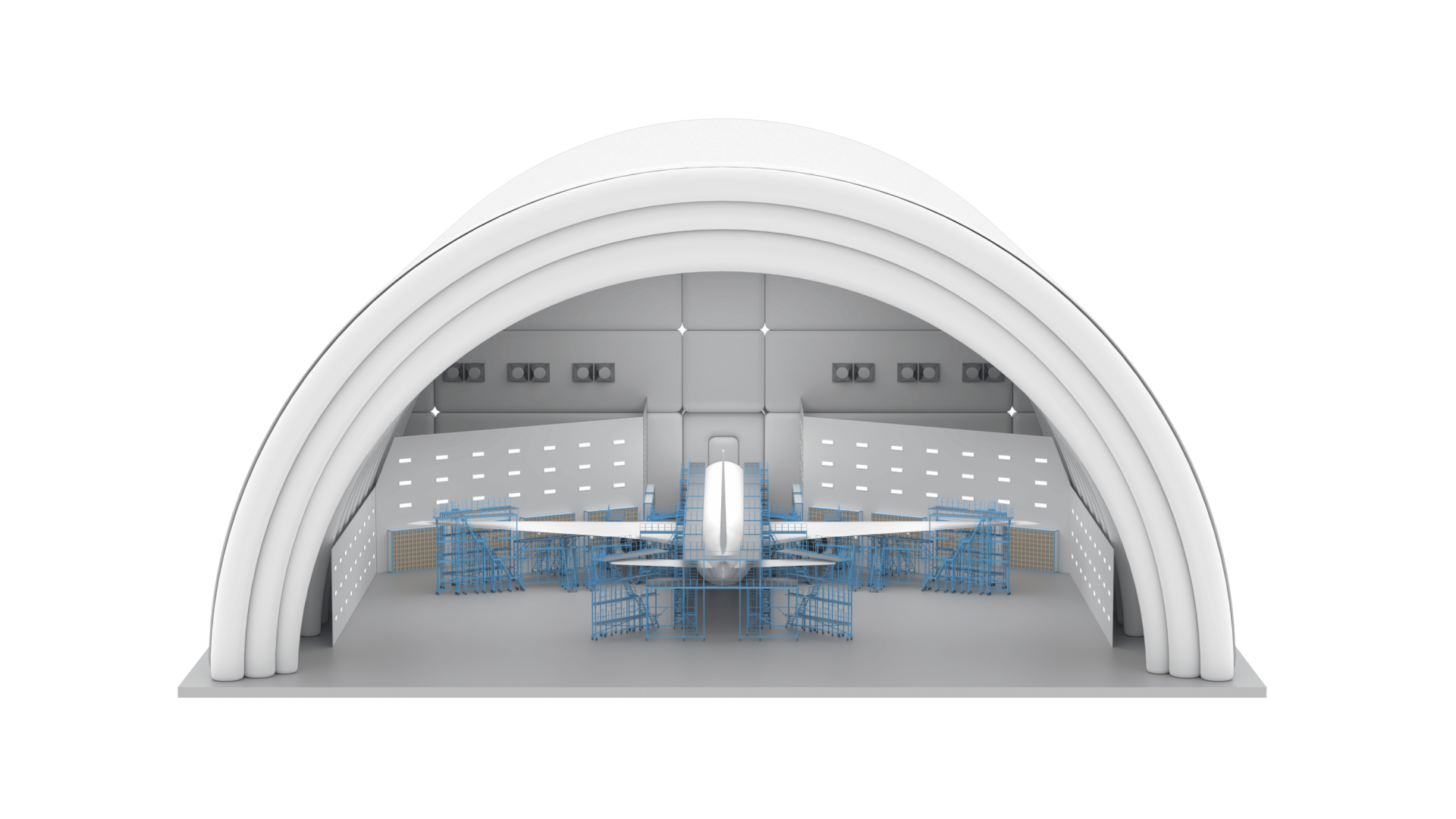

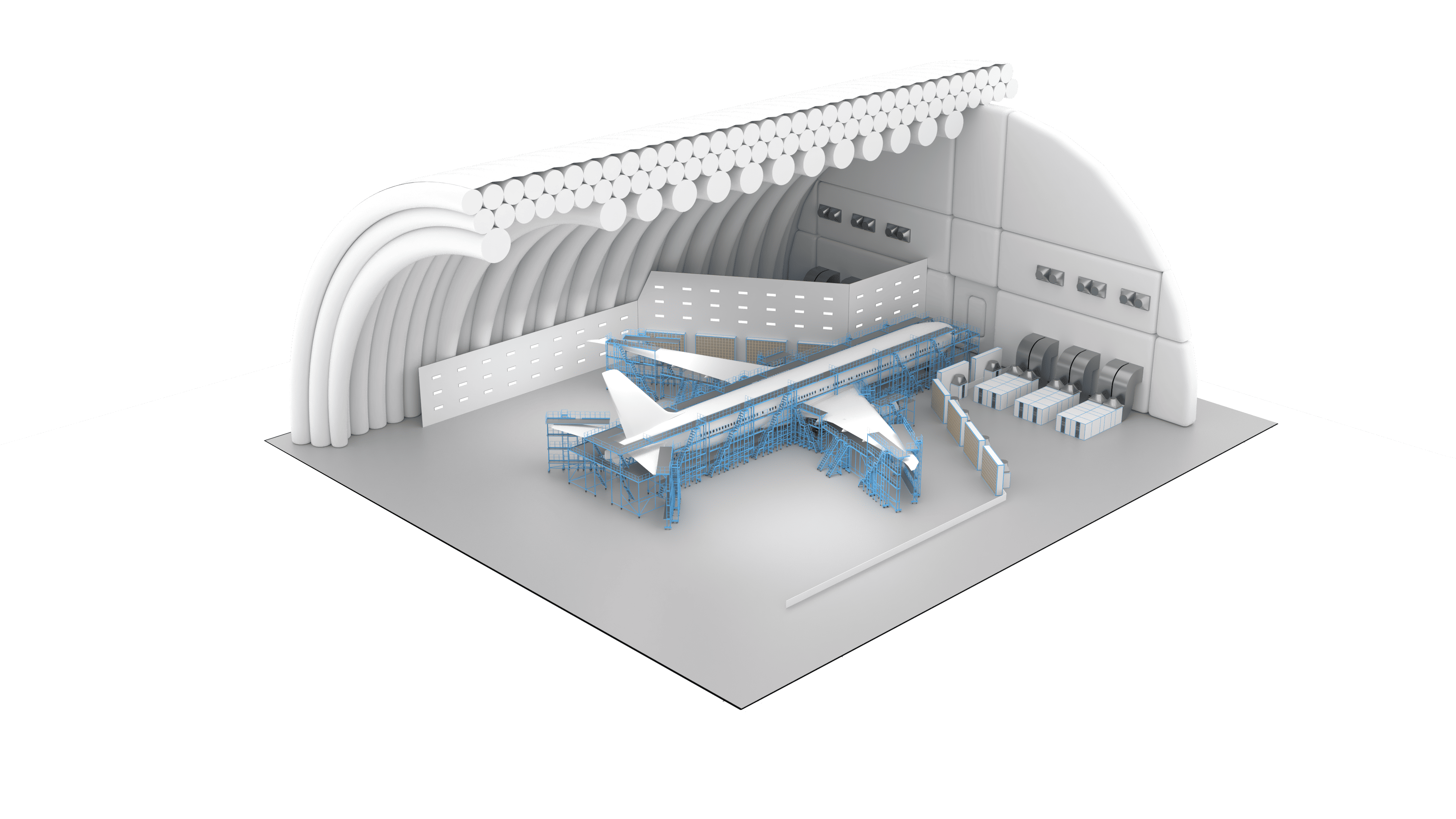

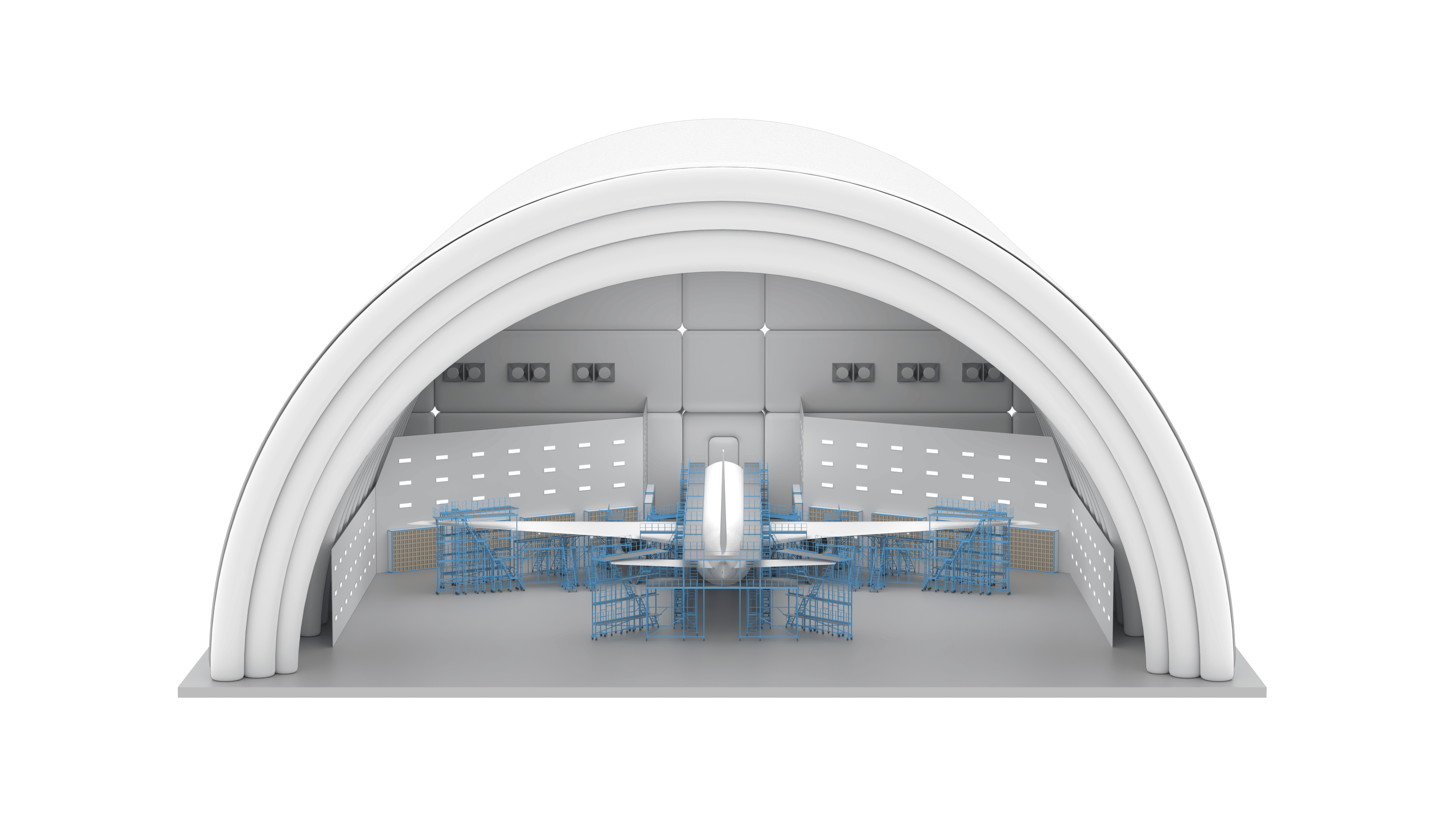

Проектируемый индустриальный комплекс представляет собой полностью автономный многофункциональный центр, предназначенный для реализации полного цикла финишной малярной обработки планера воздушных судов. Технологическая схема включает следующие последовательные переделы:

• Деинсталляция покрытий: механическое и химическое удаление старого лакокрасочного слоя (смывка ЛКП).

• Подготовка и очистка: гидродинамическая мойка фюзеляжа, крыльев и оперения деминерализованной водой высокой степени фильтрации.

• Термообработка перед грунтованием: принудительная конвективная сушка всех наружных поверхностей.

• Маскирование: локальная изоляция зон и узлов планера, не подлежащих окрашиванию.

• Финишная обработка: послойное нанесение и последующая полимеризация авиационных защитно-декоративных эмалей и лаков.

Для обеспечения непрерывной и безаварийной работы малярного ангара в его структуру интегрирована собственная развитая инфраструктурная сеть. Она включает выделенную трансформаторную подстанцию, компрессорный блок, станции подготовки технологической воды и замкнутой очистки промышленных стоков, центральную станцию холодоснабжения, а также автоматизированные комплексы противопожарной защиты и сигнализации.

2. Базовая спецификация технологического оборудования

Раздел 1. Системы приточно-вытяжной вентиляции и кондиционирования воздушных масс

• Промышленные вентагрегаты SPK-VU-99 (6 рабочих единиц):

  • Производительность: объем подачи подготовленного воздуха составляет 99 000 м³/ч на один блок (суммарный показатель системы — порядка 600 000 м³/ч) при внешнем статическом давлении 2 200 Па.

  • Силовой привод: центробежный вентиляционный узел с электромотором мощностью 75 кВт (КПД агрегата = 85%).

  • Утилизация тепла: пластинчатый противоточный рекуператор со значением КПД = 65%. Перепускные клапаны байпасных линий имеют взрывозащищенное исполнение согласно международному регламенту ATEX.

  • Термический блок: встроенная электрическая группа мощностью 562 кВт на каждую установку.

  • Кондиционирование и влажностный режим: водяной блок охлаждения (интегрированный в чиллерный контур) и адиабатический модуль увлажнения воздуха с эффективностью до 95%.

  • Алгоритмы работы: в фазе «Окраска» вентиляция функционирует на 100% прямотоке наружного воздуха (клапаны рециркуляции полностью перекрыты). В фазе «Сушка» активируется замкнутая рециркуляция воздушных масс, при этом блок рекуперации переводится в байпасный режим.

Раздел 2. Станция центрального холодоснабжения (Микроклимат)

• Абсорбционные/хладоновые чиллеры Midea SCAG210H (2 рабочие единицы):

  • Конструктивное исполнение: специальный тропический класс (Т3), гарантирующий стабильную работу винтовых компрессоров при пиковых внешних температурах до +52 °C.

  • Холодопроизводительность: номинальный показатель при стандартных +35 °C составляет 747 кВт; расчетный параметр в условиях экстремальной жары (+46 °C) равен 612 кВт на один чиллер.

  • Параметры энергопотребления: электрическая мощность компрессорного узла — 244 кВт, коэффициент энергоэффективности (COP) составляет 3.06. Изменение производительности полугерметичного двухроторного винтового компрессора регулируется плавно в диапазоне 25–100% (рабочий хладагент R134a).

• Гидравлический контур распределения хладоносителя:

  • Насосная станция с частотно-регулируемыми приводами (ЧРП), скомпонованная по схеме дублирования «1 рабочий + 1 резервный» (2 шт.).

  • Буферные емкости-гидроразделители — 2 комплекта.

  • Смесительные двух- и трехходовые узлы с сервоприводами для прецизионного температурного контроля воды на приточных линиях (6 шт.).

  • Магистральные изолированные трубопроводы (DN150) в защитном кожухе из вспененного синтетического каучука толщиной 19 мм.

Раздел 3. Системы воздухораспределения и фильтрации воздушной среды

• Приточная сеть (12 ветвей): круглые текстильные воздухораспределители диаметром 1450 мм, выполненные из огнестойкого технического текстиля на стальных тросовых подвесах. Обеспечивают ламинарную подачу воздушных масс со скоростью 8–9 м/с (номинальный расход на одну ветвь — 50 000 м³/ч). Монтируются попарно на каждую из 6 вентиляционных машин.

• Вытяжная сеть (6 магистральных линий): прямоугольные или круглые воздуховоды из оцинкованного стального листа (толщиной 0,8–1,0 мм) класса герметичности «В» с фланцевыми соединениями. Расчетная скорость движения потока в коллекторе — 8–10 м/с.

• Улавливание малярного опыла: напольно-стеновые вытяжные блоки SPK-PTS (12 комплектов) со сменными фильтрующими элементами PTS-Block, реализующие двухступенчатую сепарацию лакокрасочного тумана по классам очистки G2 и G3.

• Пыле- и пескозащита: 12 комплектов инерционных пескоуловителей (жалюзийных решеток) на узлах забора свежего воздуха и точках выброса. Предназначены для защиты внутренних воздуховодов в условиях повышенной запыленности и пустынного климата.

Раздел 4. Распределительные потолочные пленумы

• Приточные модули (6 единиц): формируют стабильный нисходящий поток воздуха, поддерживая внутри малярного ангара контролируемое избыточное давление (для предотвращения проникновения пыли из смежных цехов). Потолочная панель изготовлена из негорючей диффузионной ткани и укомплектована воздухораспределительными решетками SPK.

• Финишная очистка воздуха: рулонные фильтры тонкой фильтрации класса F9 (в соответствии с EN ISO 16890, ISO ePM1 50%), задерживающие мелкодисперсные пылевые частицы. Поставляются в комплекте с годовым запасом сменных материалов, замена которых производится оперативно без остановки вентиляционного цикла.

Раздел 5. Системы водоподготовки и локальных очистных сооружений (ЛОС)

• Станция деминерализации технологической воды (1 шт.): автоматизированный узел производительностью 5 м³/ч, функционирующий по принципу двухступенчатого обратного осмоса и последующей глубокой деионизации (RO+DI). Система осуществляет непрерывный потоковый контроль электропроводности и pH. Наличие данного оборудования является обязательным условием для финишной промывки планера по международным регламентам Boeing BMS. Комплектуется накопительными резервуарами исходной и подготовленной воды объемом по 10 м³, а также дублированными насосными группами. Трубопроводная обвязка выполнена из аустенитной нержавеющей стали марки AISI 316.

• Локальные очистные сооружения (ЛОС): автоматическая установка напорной реагентной флотации (DAF) с секцией отстаивания для нейтрализации химически загрязненных стоков после процедур смывки ЛКП и очистки поверхностей. Качество очищенной воды удовлетворяет экологическим стандартам. Узел укомплектован шламовыми насосами откачки осадка («1 рабочий + 1 резервный») и буферным баком-накопителем шлама с датчиком уровня.

3. Автоматизация и интеллектуальное управление комплексом

Управление всем спектром технологического, вентиляционного и инфраструктурного оборудования ангара интегрировано в многоуровневую распределенную систему промышленной автоматизации на базе центрального контроллера SPK-PaintManager (архитектура ПЛК/SCADA).

Аппаратный состав и ключевые функции:

• Центральный пульт оператора: укомплектован главным 20-дюймовым графическим сенсорным дисплеем (HMI). Отвечает за координацию работы вентиляционных машин, чиллеров, блоков увлажнения и приводов байпасных линий рекуператоров.

• Локальные терминалы: система включает 6 индивидуальных шкафов управления приточно-вытяжными установками SPK-VU-99 (с частотным регулированием скорости вращения вентиляторов) и выделенный пульт координации чиллерной группы.

• Управление режимами: автоматический перевод комплекса в режимы «Окраска», «Сушка» или «Ожидание» с перестройкой положения воздушных клапанов.

• Контрольно-измерительный приборный комплекс:

  • 12 высокоточных датчиков температуры и относительной влажности (T+RH) с погрешностью не более ±0.3 °C / ±2%, зонирующих внутреннее пространство ангара (по 2 прибора на каждую рабочую зону).

  • Наружные температурные датчики на воздухозаборах и канальные датчики за блоками теплообменников.

  • Погружные термодатчики контроля температуры хладоносителя на линиях подачи и возврата каждого чиллера.

  • Датчики дифференциального давления (0–500 Па) на пленумах для контроля забивки фильтров F9 с сигнализацией критического порога.

  • Датчики дифференциального давления на вентиляторах (0–3 000 Па).

  • Электромагнитные расходомеры на линиях подачи воды в блоки адиабатического увлажнения.

• Кабельная и лоточная сеть: силовые трассы выполнены из огнестойкого экранированного кабеля с минимальным дымовыделением (класс FR-LS), шины данных — на базе экранированной витой пары FTP Cat6 в оцинкованных лотках. Все периферийные устройства во взрывоопасных зонах укомплектованы вводами класса ATEX и рассчитаны на эксплуатацию при температурах до +60 °C.

• Умный предиктивный сервис: программный модуль ведет непрерывный учет наработки (моточасов) ключевых узлов и механизмов (приводов, подшипников, клапанов), автоматически предупреждая персонал о графике ТО.

4. Дополнительные инженерные опции (по запросу)

• О-1. Взрывозащищенное спецосвещение: комплект светодиодных светильников (класс защиты ATEX), обеспечивающий уровень освещенности на поверхностях планера воздушного судна > 1000 люкс. Цветовая температура нейтрального белого спектра составляет 5000–6500 К, что исключает искажение оттенков при критически важных малярных работах. Соответствует авиационному стандарту GCAA GM-06.

• О-2. Роботизированный противопожарный комплекс: интеллектуальная система пожаротушения на базе лафетных стволов с автоматическим наведением, управляемая комбинированными УФ/ИК-детекторами пламени. Компоненты сертифицированы по взрывозащите и интегрированы в ПО SPK-PaintManager.

• О-3. Автоматический мониторинг НКПР: многоточечная аналитическая система непрерывного контроля концентрации взрывоопасных паров растворителей в воздухе ангара. Программируются три уровня оповещения: 10%, 20% и 50% от нижнего концентрационного предела взрываемости. При фиксации пороговых значений автоматика экстренно увеличивает кратность воздухообмена (согласно GCAA GM-06 / NFPA).

• О-4. Модульная докинговая система (подмости): специализированный комплекс регулируемых рабочих платформ и самоходных подъемников с электроприводом. Проектируется индивидуально под габариты Boeing 777 (для точного охвата фюзеляжа диаметром до 6,2 м и размаха крыльев 65–72 м), обеспечивая безопасный круговой доступ персонала.

• О-5. Технологическое малярное оборудование (20 комплектов): комбинированные окрасочные аппараты, сочетающие технологии низкого давления (HVLP) и безвоздушного распыления во взрывозащищенном исполнении. Адаптированы для работы со специализированными вязкими полиуретановыми авиационными грунтами и эмалями класса Boeing BMS 10-83R.

• О-6. Модульная компрессорная станция: рамный блок снабжения сжатым воздухом высокой степени очистки. Оснащен рефрижераторными и адсорбционными осушителями, а также ресиверами, гарантирующими стабильную точку росы под давлением на уровне -40 °C.

• О-7. Склад ЛКМ и краскоприготовительное отделение: готовый автономный модуль на раме с климат-контролем (+15...+25 °C), независимой аварийной вытяжкой, весовым и смесительным оборудованием во взрывозащищенном исполнении ATEX.

5. Сводный энергетический баланс комплекса

В таблице ниже приведены расчетные показатели установленной электрической мощности оборудования для прохождения пиковых сезонных нагрузок:
