Автоматическая линия порошковой окраски SPK GROUP: комплектация и технологии конвейерного напыления

Промышленный комплекс автоматического нанесения порошковых покрытий спроектирован в точном соответствии с техническим заданием заказчика. Внедрение сквозного тайминга на каждом этапе гарантирует максимальную пропускную способность конвейера. Настройка и оперативный контроль всех параметров технологического цикла осуществляются централизованно через интерактивную систему автоматизации.

Спецификация технологического оборудования линии:

• Транспортная система: подвесной автоматизированный монорельсовый конвейер (1 компл.).
• Химическая подготовка поверхности: 5-стадийный автоматический агрегат струйной очистки (1 компл.).
• Термообработка (сушка): конвейерная печь испарения влаги (1 компл.).
• Нанесение покрытий: автоматическая камера порошковой окраски с 2 постами ручной докраски (1 компл.).
• Термообработка (полимеризация): промышленная печь оплавления порошка (1 компл.).
• Автоматизация: центральный электронный шкаф и общая система управления (1 компл.).

Проектирование транспортных систем: подвесной монорельсовый конвейер непрерывного действия

Подвесная транспортная система обеспечивает бесперебойную и безопасную доставку изделий по всем технологическим участкам малярного производства. Конвейер функционирует в непрерывном режиме, поддерживая возможность плавной регулировки и жесткой фиксации скорости движения цепи.

Конструктивную основу трека составляет монорельс специального профиля из износостойкой высококачественной стали, внутри которого перемещается замкнутая бипланарная цепь. Основную массу обрабатываемых изделий воспринимают вертикальные подшипники, в то время как горизонтально ориентированные роликовые узлы служат для плавного преодоления поворотных участков трассы. Надежный приводной механизм обеспечивает стабильное натяжение и постоянный ход замкнутого контура.

Технические преимущества конвейерных систем SPK GROUP:

• Автоматическое обслуживание: интегрированная станция циклической смазки звеньев движущейся цепи.
• Защита от внештатных ситуаций: многоуровневая система безопасности на базе фрикционных муфт и электронных датчиков проскальзывания.
• Повышенный ресурс: применение высокопрочных бессепараторных подшипников для работы под высокими статическими нагрузками.
• Термокомпенсация: наличие температурных демпферов линейного расширения стальных рельсов для компенсации удлинения металла внутри печей.

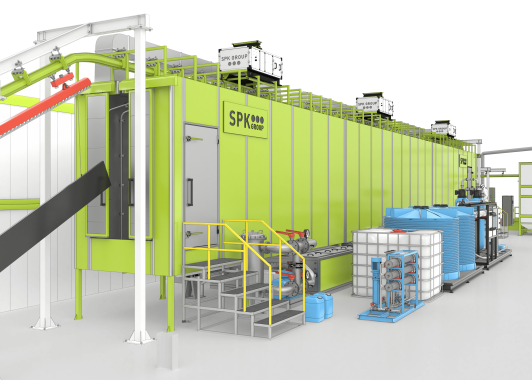

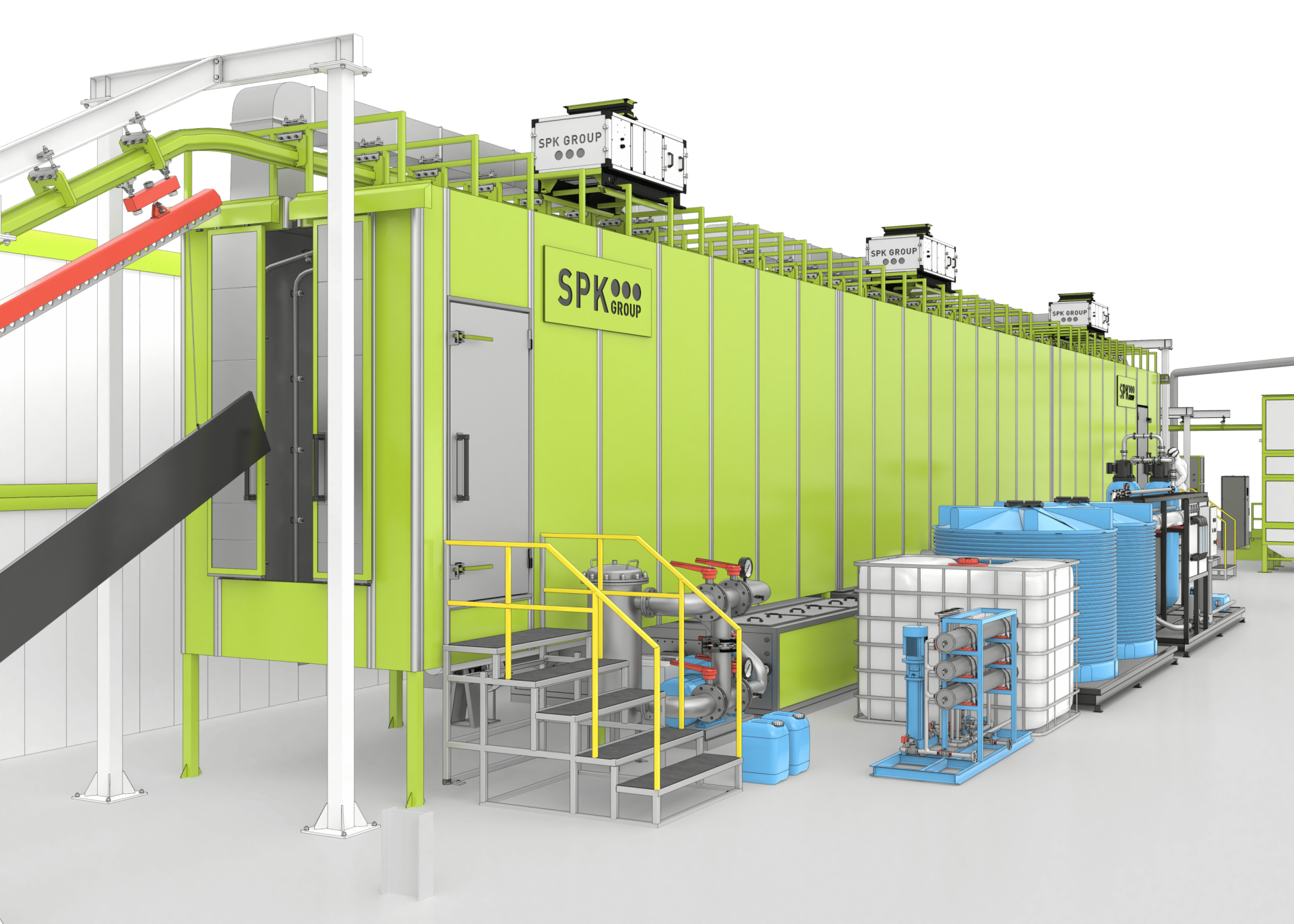

Агрегаты химической подготовки поверхности металлоконструкций перед окрашиванием

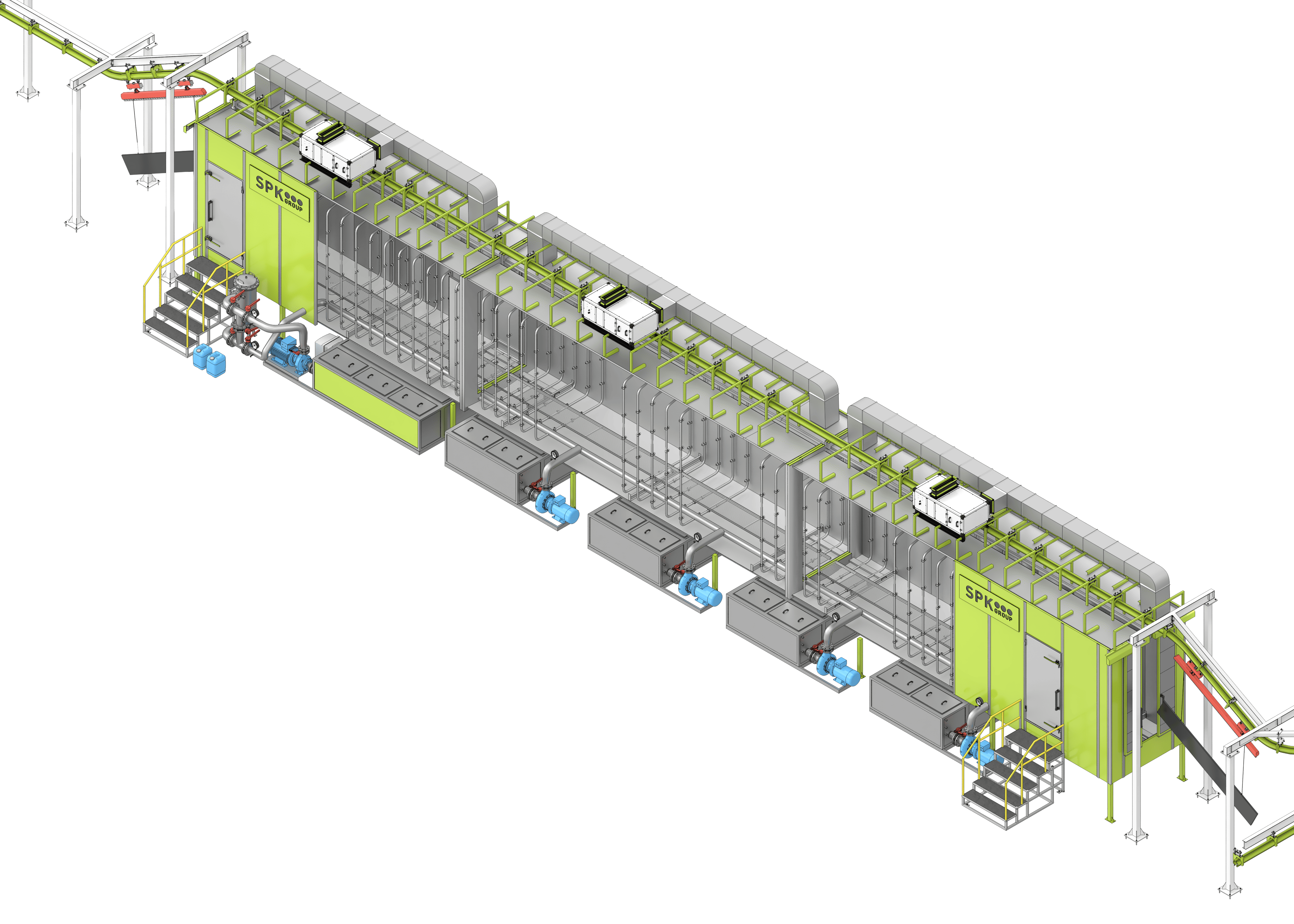

Специализированный пятистадийный модуль струйного типа разработан для глубокого обезжиривания, травления и фосфатирования поверхностей узлов и деталей в автоматическом режиме.

Инженерные и экологические особенности модуля:

• Коррозионная стойкость: все элементы корпуса, ванны и внутренние перегородки изготовлены из высококачественной нержавеющей стали.
• Пятизонная технология: последовательный цикл обработки включает зону обезжиривания/травления, этап нанесения конверсионного покрытия и три независимые стадии последовательной промывки.
• Рециркуляция ресурсов: организация замкнутого контура циркуляции технологических растворов и промывочных вод для снижения издержек производства.
• Энергоэффективный нагрев: поддержание стабильной температуры жидкой среды на уровне 55 °C с помощью скоростных теплообменников, подключенных к внешнему газовому котлу.
• Автоматический мониторинг: комплекс оснащен автоматикой контроля параметров среды, системой дозирования химических реагентов, а также узлами непрерывного отделения масел и удаления шлама из рабочих ванн.
• Цеховая безопасность: для исключения выброса химических испарений в рабочую зону цеха модуль снабжен автономной вытяжной вентиляцией со встроенными каплеуловителями.

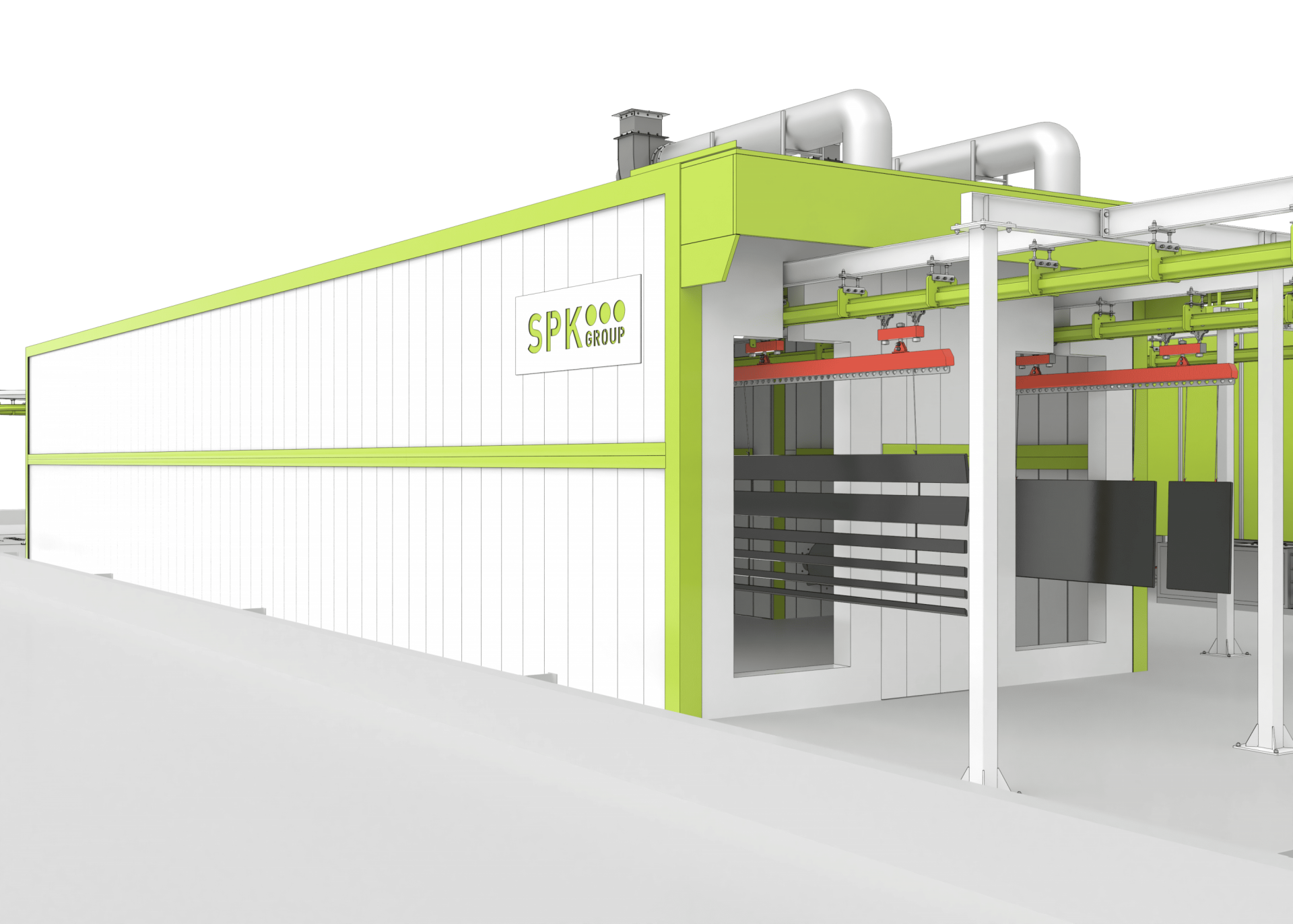

Энергоэффективные печи промышленной сушки и полимеризации порошковой краски

Промышленная конвейерная печь сушки

Оборудование служит для полного удаления остатков влаги с поверхности изделий после прохождения цикла жидкостной химподготовки.

• Температурный диапазон: регулируется на панели в пределах от 110 до 140 °C под конкретный тип изделий.
• Равномерность прогрева: идеальное теплораспределение достигается за счет организации воздушных потоков через фальшпол и фальшпотолок, а также благодаря точной модуляции пламени газовой горелки и частотному управлению вентиляторами.
• Удаление паров: вытяжные воздушные зонты эффективно выводят влажный воздух наружу.

Конвейерная печь полимеризации порошковых покрытий

Установка предназначена для оплавления напыленных частиц порошка и формирования монолитного, высокопрочного защитно-декоративного слоя.

• Температурный диапазон: прецизионное автоматическое поддержание тепла в границах 180–210 °C с возможностью изменения времени цикла.

• Аэродинамическая схема: аналогично печи сушки, система распределения тепла через фальшпотолок/фальшпол, плавная работа горелочного устройства и частотно-регулируемые вентиляционные приводы гарантируют отсутствие «холодных зон». На выходе установлены вытяжные зонты для удаления продуктов запекания.

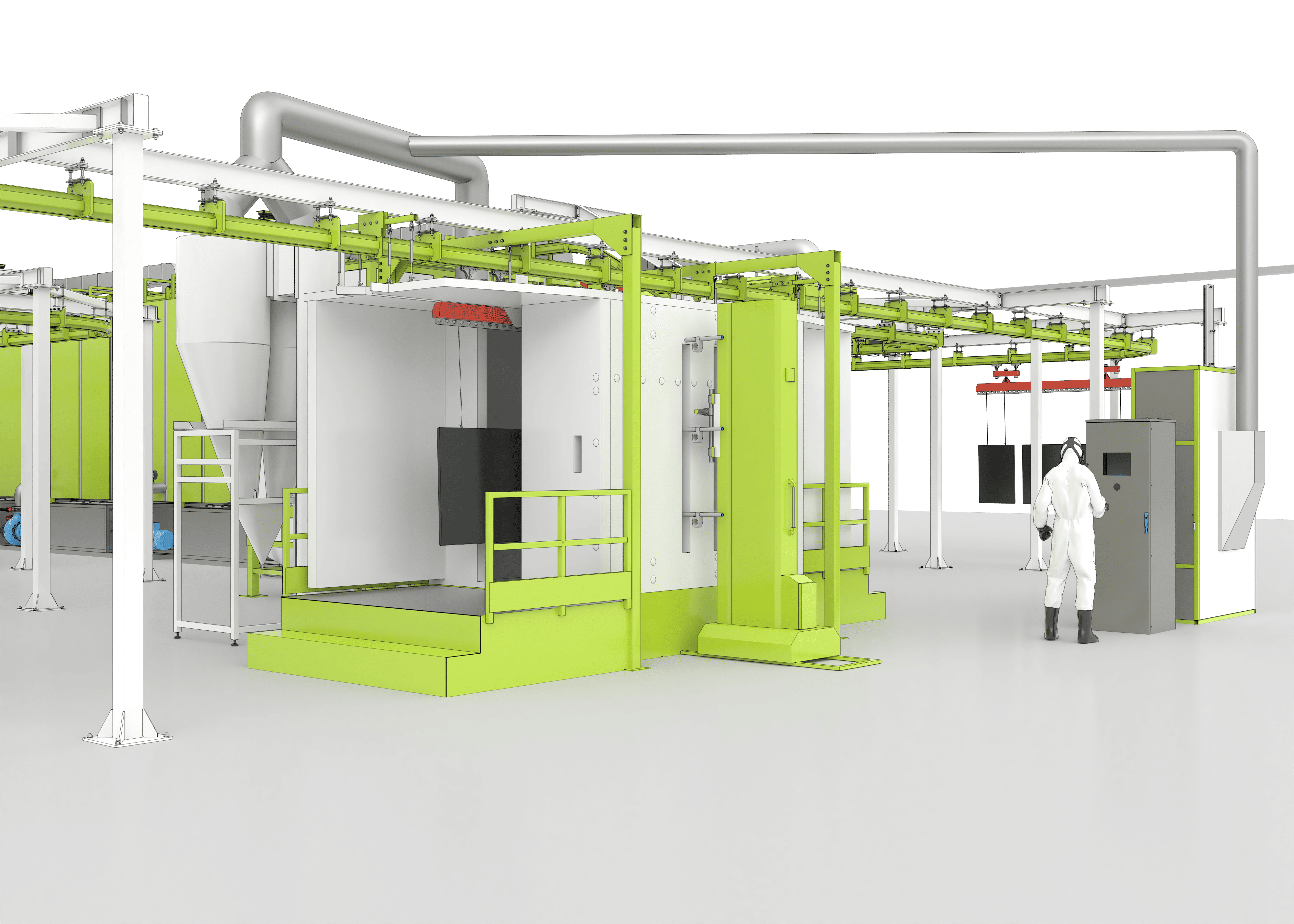

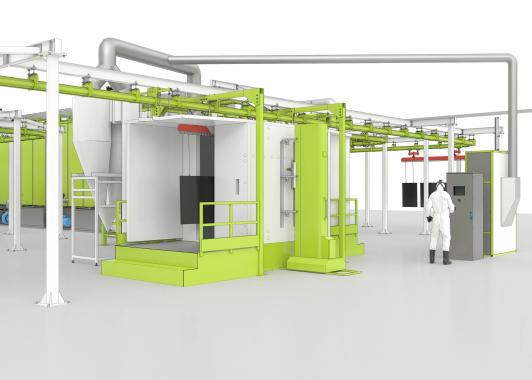

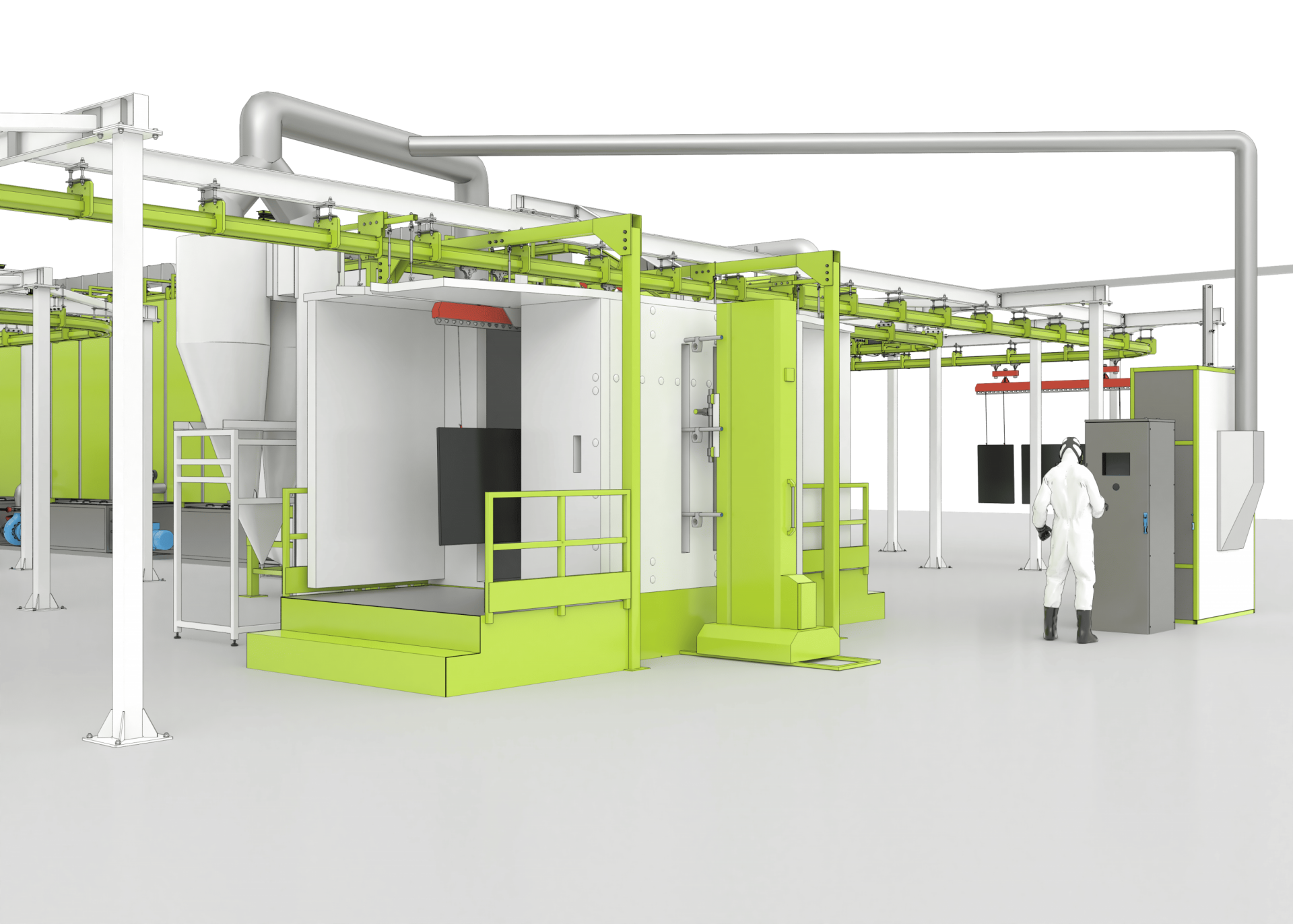

Автоматические камеры нанесения порошковой краски с замкнутой рекуперацией

Главное назначение покрасочного поста — создание изолированной зоны напыления, улавливание не осевших на деталях мелкодисперсных частиц краски, защита цехового пространства от меления и возвращение собранного порошка обратно в технологический цикл.

Особенности конструкции и эргономики:

• Прочный корпус: камера собрана из защищенных стальных крашеных панелей. Верхняя часть снабжена специальным продольным пазом для непрерывного прохождения подвесок конвейера.

• Освещенность: потолочная светодиодная система обеспечивает безопасные условия и отличную видимость для маляров.

• Система фильтрации: мощный блок фильтров со встроенными средствами импульсной очистки задерживает порошок и возвращает очищенные воздушные массы обратно в цех, исключая теплопотери здания.

• Комбинированный режим: комплекс совмещает высокопроизводительный автоматический манипулятор напыления и два поста для ручного окрашивания труднодоступных зон изделий.

Автоматизация производственных процессов: многофункциональный пульт управления линией

Управление всеми исполнительными механизмами, фазами работ и агрегатами линии сведено в единый комплекс автоматики на базе промышленного контроллера с выносным сенсорным экраном класса защиты IP65.

Функциональные возможности интерфейса:

• Аппаратная безопасность: силовой главный выключатель и кнопка мгновенного аварийного останова линии (Emergency Stop) на лицевой панели стойки.

• Главный экран оператора: визуализация рабочих статусов каждого агрегата в реальном времени, встроенный счетчик наработки моточасов и кнопки прямого мануального пуска/останова механизмов.

• Вкладка настроек: индикация, измерение и точечная регулировка технологических параметров (графики температур, скорость движения подвесного конвейера).

• База рецептов: интерфейс для быстрого программирования, сохранения и запуска индивидуальных алгоритмов и режимов работы камеры под разные типы продукции.

• Защитные блокировки: автоматический журнал регистрации технологических ошибок, мгновенное срабатывание сирены и защитное отключение смежного оборудования при внештатных ситуациях.
