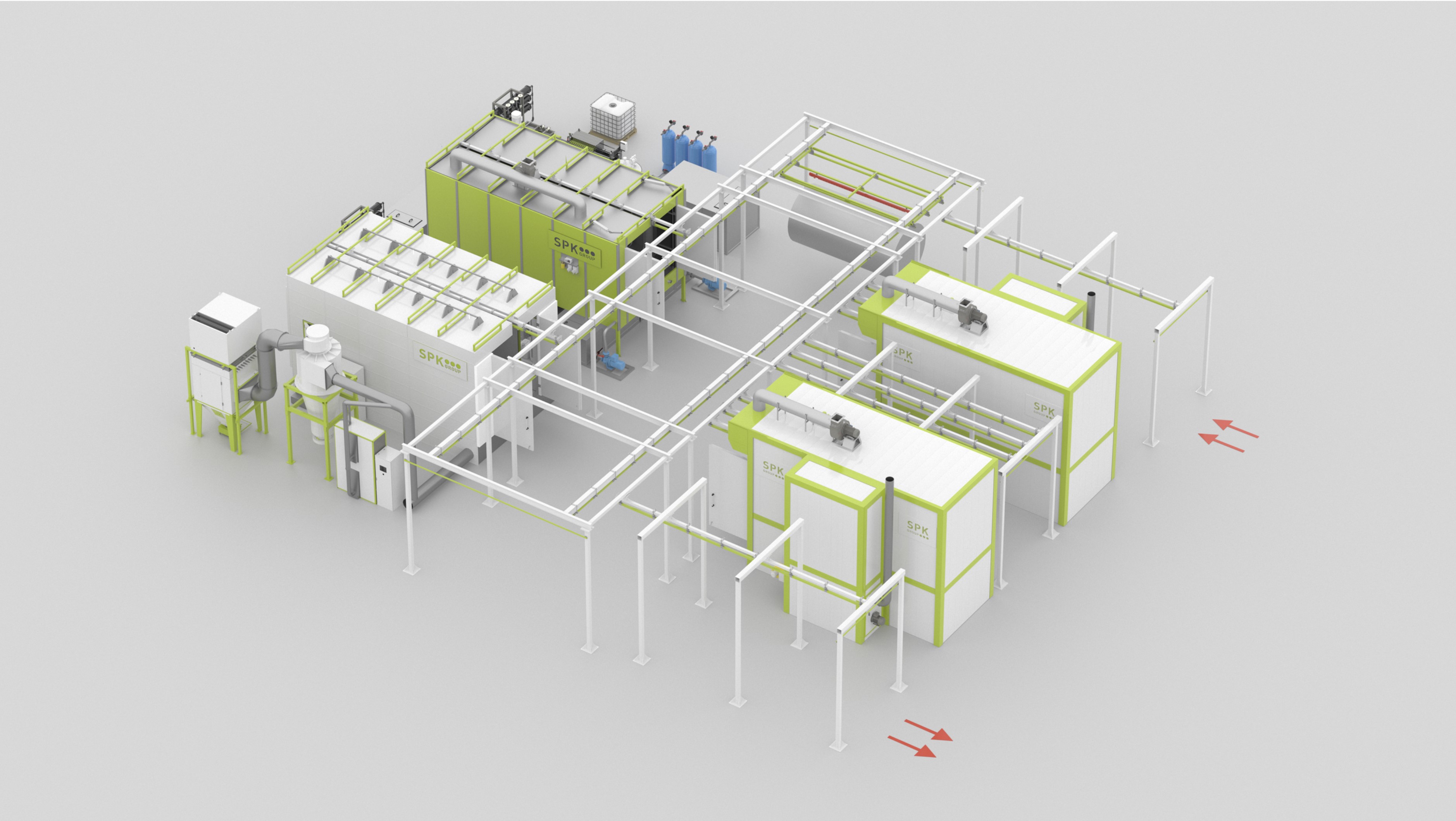

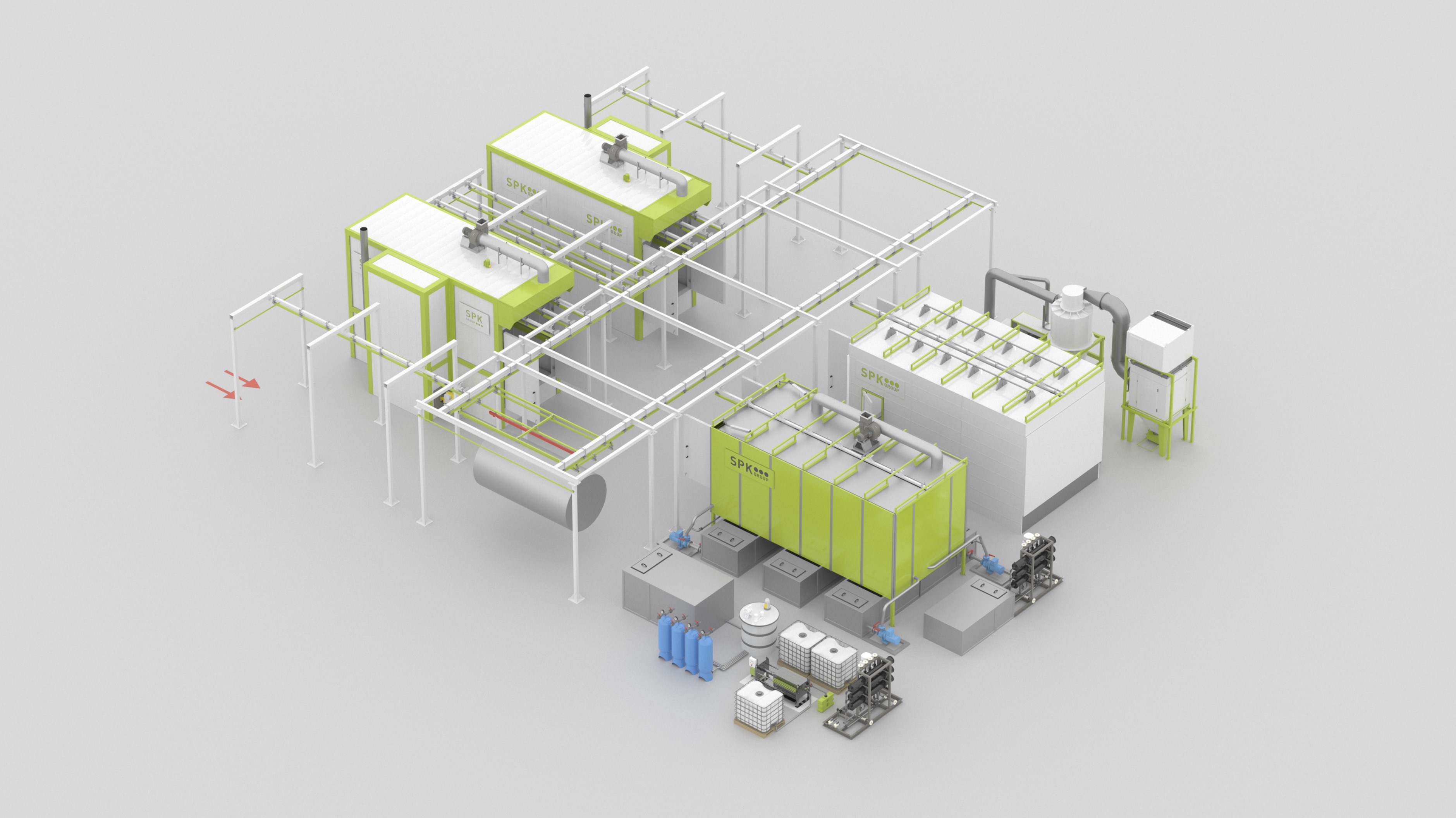

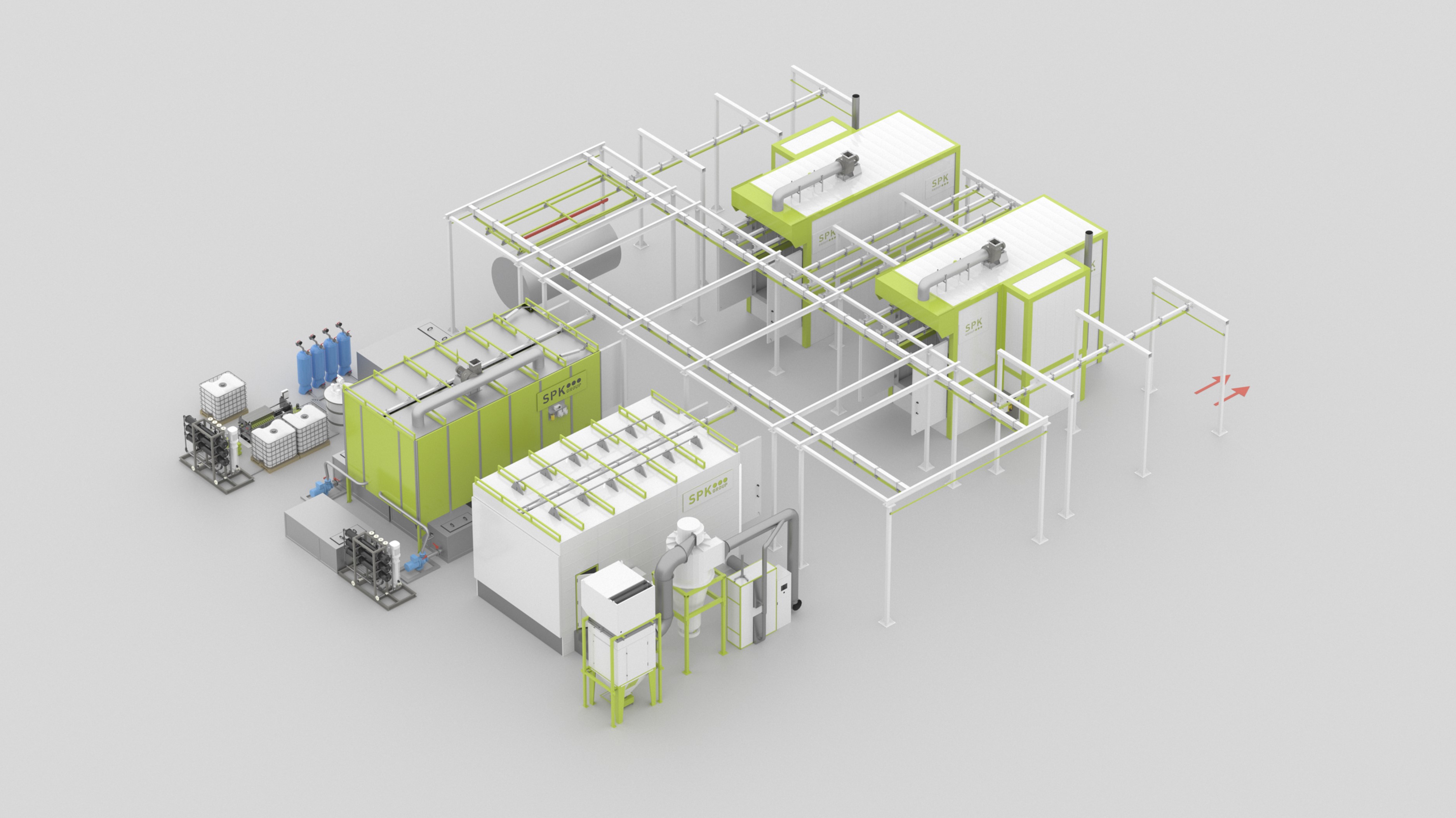

Комплекс оборудования для химической подготовки и порошковой окраски алюминия с ручным конвейером

Ручная транспортная система для порошковой окраски: особенности и логистика

Подвесной конвейер плоско-параллельного типа спроектирован для бесперебойного перемещения обрабатываемых алюминиевых деталей по стадиям технологического цикла в ручном режиме, исключая необходимость промежуточного перевешивания навески.

Конструктивное устройство транспортной системы:

• Несущая основа: Надежная пространственная металлоконструкция повышенной прочности.

• Направляющие элементы: Ходовые рельсовые пути для качения и перемещения подвесных траверс.

• Грузовые элементы: Специализированные траверсы для надежного размещения и фиксации алюминиевых деталей.

• Механизмы сдвига: Подвижные каретки для поперечного смещения траверс с продукцией.

• Система хранения: Комплекс путей-накопителей, по которым курсирует направляющая тележка.

Порядок организации работ на линии:

Алюминиевые полуфабрикаты поочередно проходят зоны подготовки и напыления. Перед термокамерой полимеризации они аккумулируются на путях транспортной системы, проходят цикл запекания, после чего вручную выкатываются из печи в выделенную зону охлаждения и последующей разгрузки готовой продукции.

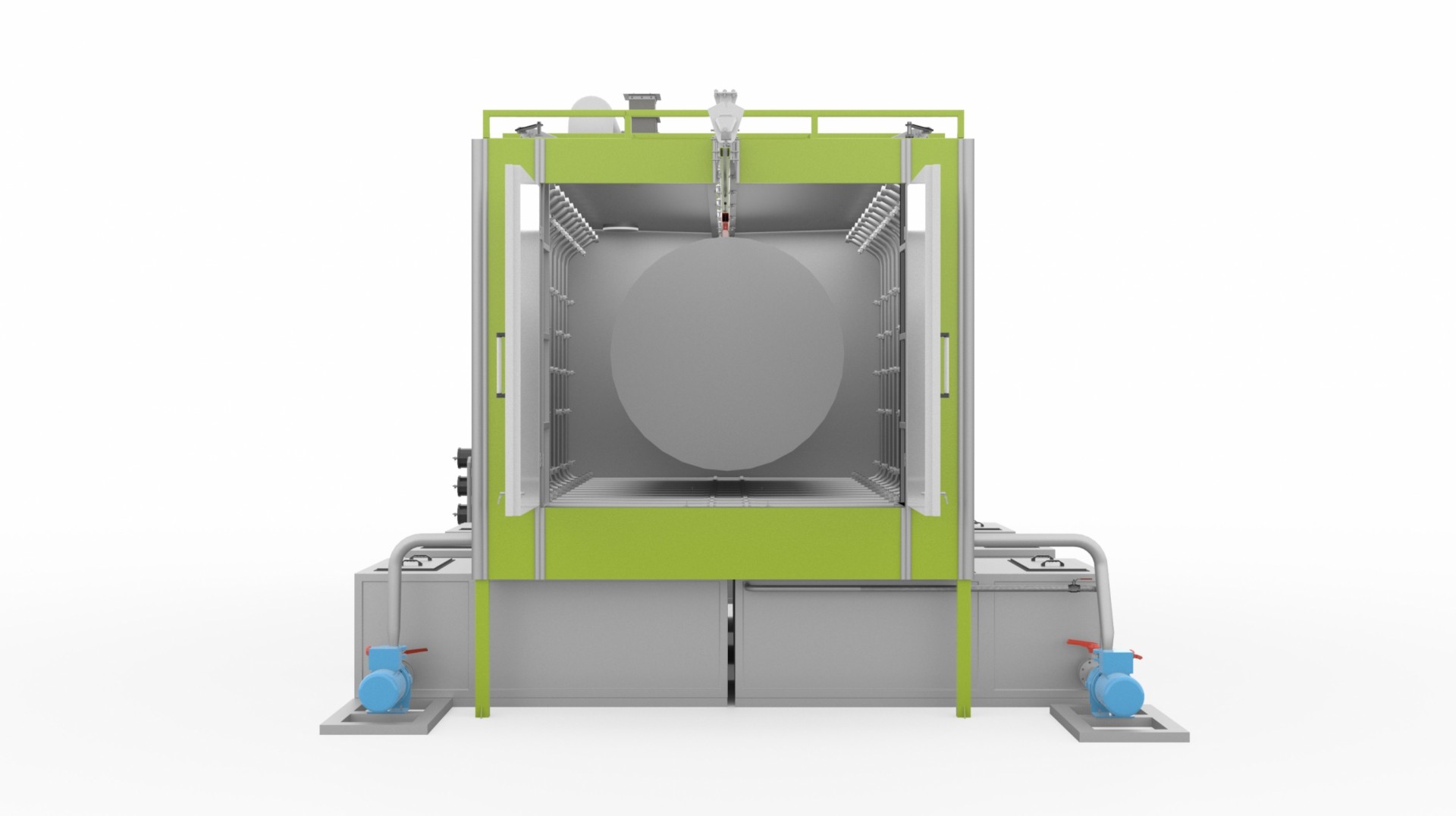

Агрегат химической подготовки поверхности (АХПП) струйного типа из нержавеющей стали

Проходной туннельный комплекс предназначен для высокоэффективной струйной очистки и химической модификации поверхности алюминия жидкими рабочими составами (растворами) с последующей финишной промывкой в закрытом контуре. Транспортировка навески через туннель осуществляется по рельсам подвесного конвейера.

Техническое описание и комплектация АХПП:

• Габаритные размеры оборудования: 7600 х 3900 х 4600 мм.

• Материал исполнения: Корпус, элементы внутренней отделки и накопительные ванны выполнены из высококачественной нержавеющей стали, устойчивой к воздействию агрессивных жидких сред.

• Варианты сборки: Конструкция является сборно-сварной. На этапе проектирования принимается решение об изготовлении АХПП в едином корпусе либо в виде двух функциональных технологических модулей.

• Автономность стадий: Каждая рабочая зона оборудована индивидуальной ванной, циркуляционным насосом и соответствующей трубопроводной арматурой. Объем и габариты ванн рассчитаны на удержание стабильной температуры и обеспечение необходимого давления жидкости на форсунках.

• Защита и сервис: Все баки оснащены сетчатыми фильтрами для защиты насосного оборудования. К узлам очистки и обслуживания предусмотрен свободный оперативный доступ.

• Энергосбережение: Ванны с химическими растворами имеют слой качественной теплоизоляции, минимизирующий теплопотери и снижающий затраты на энергоносители.

• Теплогенерация: Нагрев и точное удержание рабочей температуры в химических емкостях осуществляются с помощью газа (газовый нагрев).

• Вентиляция и контроль: Кабина укомплектована принудительной локальной вытяжкой. Управление процессами выведено на электрический шкаф в общепромышленном исполнении (IP54) с сенсорным экраном и встроенным промышленным контроллером.

Промышленная газовая камера сушки тупикового типа (удаление влаги)

Специализированная односекционная тупиковая камера предназначена для полного испарения остаточной влаги с поверхности алюминиевых профилей и конструкций перед переходом на этап напыления. Оборудование размещается в отапливаемом цехе заказчика, а загрузка и выгрузка деталей осуществляются вручную по рельсовому пути конвейера.

Технические характеристики сушильной камеры:

Конструктивные и аэродинамические особенности:

• Несущий каркас: Усиленная металлическая рама, рассчитанная на совокупный вес подвесного конвейера и встроенной системы фальшпола.

• Ограждающие конструкции: Стены и потолочные перекрытия собраны из сэндвич-панелей с негорючим наполнением из минеральной (базальтовой) ваты. Внешняя сторона панелей защищена стойкой краской.

• Принцип аэрации: Применяется схема вертикального распределения потоков «снизу-вверх». Горячий воздух нагнетается циркуляционным вентилятором в кабину через приточные решетки фальшпола, а забирается через вытяжные каналы в потолочной части (фальшпотолок). Это гарантирует равномерный прогрев по всему объему.

• Внешний нагрев: Воздушные массы нагреваются выносной газовой горелкой, смонтированной вне кабины на специальном коробе-воздуховоде.

• Рециркуляция и вентиляция: Реализована энергосберегающая схема рециркуляции воздуха с частичным обновлением объема (около 15%). Равный объем влажного воздуха принудительно удаляется вытяжным вентилятором на крыше через воздушные зонты на улицу, а компенсационный приток поступает из помещения цеха.

• Регулирование параметров: Точность настройки обеспечивается частотным управлением скоростью вентиляторов и плавным модулированием мощности газовой горелки.

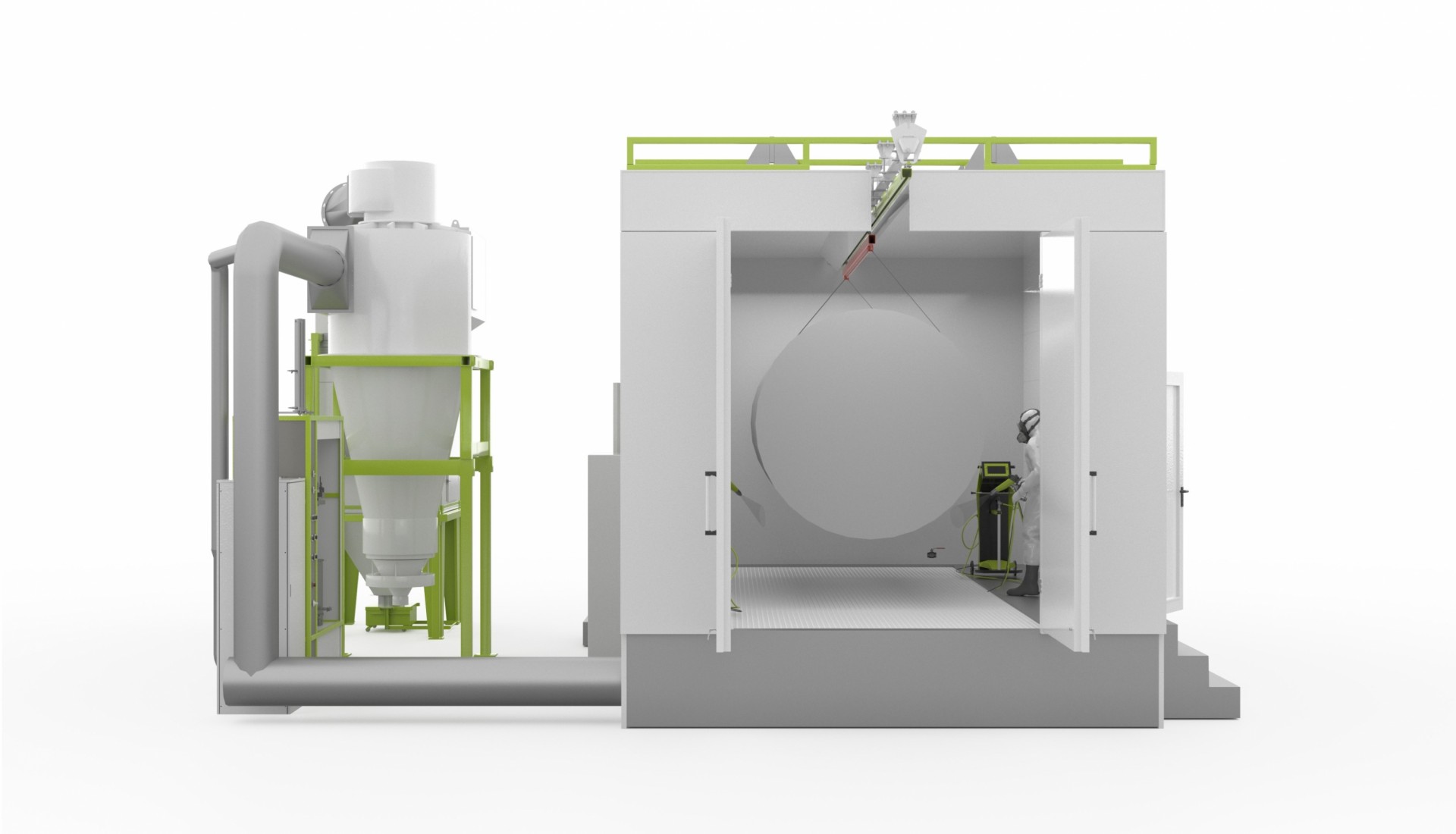

Камера нанесения порошковой краски с системой рекуперации ПФУ

Защитная кабина тупикового типа служит для локализации процесса ручного напыления полимерного порошка операторами, предотвращения его распространения по объему цеха и сбора не осевшей краски для повторного использования в технологическом цикле. Навеска перемещается в зону напыления вручную по конвейеру.

Техническое описание покрасочной кабины:

• Габаритные размеры: 6500 х 2600 х 4600 мм.

• Каркас и стены: Жесткая силовая рама из металлического профиля (усиленная под вес подвесных путей). Стены и потолок выполнены из специального антистатического пластика, который препятствует налипанию порошка и ускоряет процесс очистки при смене цвета.

• Вентиляция и очистка: Загрязненный воздух из кабины затягивается принудительной вытяжкой и направляется через циклонный фильтр в порошково-фильтрующую установку (ПФУ). Приточный воздух непрерывно поступает в зону окраски из помещения цеха.

• Эффективность рекуперации: ПФУ обеспечивает высокоэффективную фильтрацию вытяжного воздуха от мелкодисперсных частиц краски с коэффициентом отделения до 99,7%. Очищенный поток возвращается обратно в пространство цеха, сохраняя тепло здания.

• Блок автоматики: Линия укомплектована электронным шкафом управления (класс защиты IP54) с сенсорным дисплеем и промышленным контроллером.

Промышленная газовая печь полимеризации порошковой краски

Односекционная термокамера тупикового типа предназначена для высокотемпературного оплавления полимерного порошка и формирования монолитного защитно-декоративного слоя на деталях. Время цикла полимеризации задается оператором вручную на пульте после выхода оборудования на заданный режим. Изделия заезжают в печь вручную по подвесному конвейеру.

Технические характеристики печи полимеризации:

Устройство и термодинамика печи:

• Корпус: Сборная конструкция на усиленном стальном каркасе (с учетом нагрузок от веса фальшпола и тяжелых конвейерных навесок). Стены и потолок выполнены из теплоизоляционных сэндвич-панелей с наполнением из минеральной ваты, окрашенных с наружной стороны.

• Распределение тепла: Высокое качество покрытия достигается за счет однородного температурного поля. Нагрев осуществляется модулируемой газовой горелкой. Потоки циркулируют по схеме «снизу-вверх»: подача идет через приточные решетки фальшпола, вытяжка — через потолочную зону. Высокотемпературный вентилятор встроен непосредственно в корпус камеры.

• Вытяжная система: Продукты полимеризации удаляются вытяжным вентилятором, закрепленным на крыше кабины и соединенным воздуховодами с вытяжными воздушными зонтами, которые расположены над проемами въезда и выезда.

• Интерфейс: Автономный шкаф автоматики общепромышленного исполнения (IP54) с ЖК-панелью оператора и управляющим контроллером.

Автоматизированная система управления (АСУ ТП) линией порошковой окраски

• Назначение системы: Централизованная цифровая координация, синхронизация и контроль всех этапов и фаз технологического процесса подготовки и окрашивания.

• Интерфейс и надежность: Главный шкаф управления оснащен эргономичной сенсорной панелью. Пульт оператора выполнен в защищенном промышленном корпусе с повышенным классом надежности и безопасности IP65, что исключает проникновение влаги или мелкодисперсной производственной пыли к элементам электроники.
