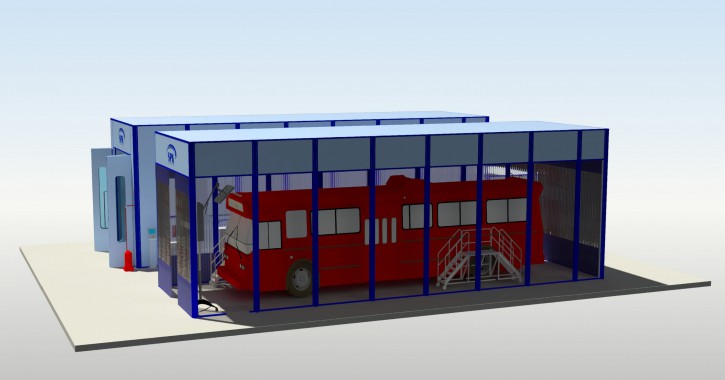

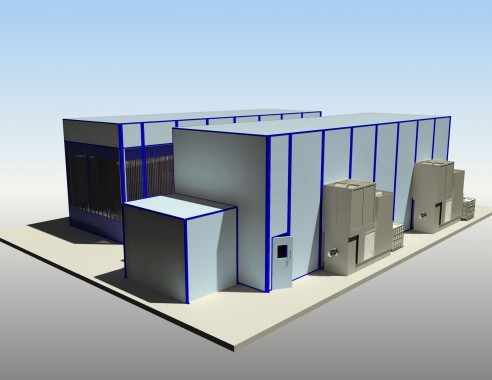

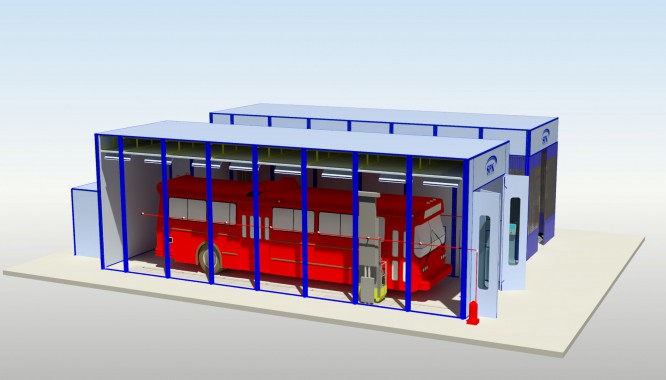

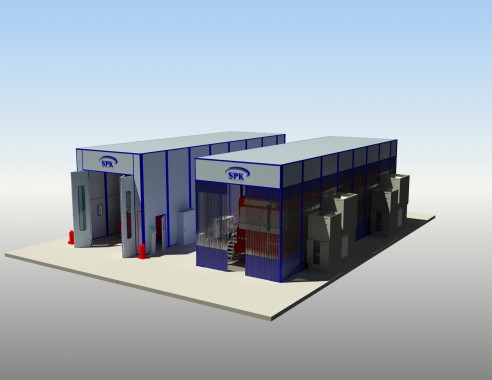

Комплекс для подготовки и окраски автобусов и троллейбусов SPK-16.5.5
Комплекс SPK-16.5.5 позволяет выполнять ряд технологических операций:
- подготовка ЛКМ к нанесению, путем разбавления растворителями, подбора колера;
- нанесение органорастворимых лакокрасочных покрытий (ЛКП) на поверхности методом пневматического распыления вручную;
- подготовка кузовов к окраске, включая в себя механизированную обработку поверхности кузовов, а также сушку кузовов ИК-излучателями;
- сушка кузовов троллейбусов и автобусов конвекционным способом при температуре 60 °С;
- автоматическая мойка малярного инструмента.
Использование комплекса гарантирует:
- высокое качество покраски, класс покрытия - не ниже 3 по ГОСТ 9.032-74;
- производительность производственного процесса;
- требуемые технологические параметры производственного процесса;
- необходимые условия труда с соответствии с Системой стандартов безопасности труда (ССБТ);
- соблюдение правил безопасности ( в т.ч. при работе с ЛВЖ).

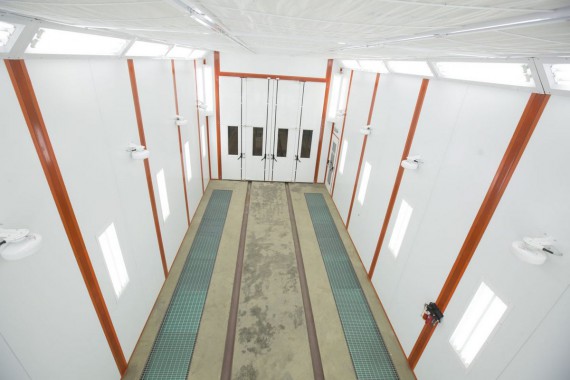

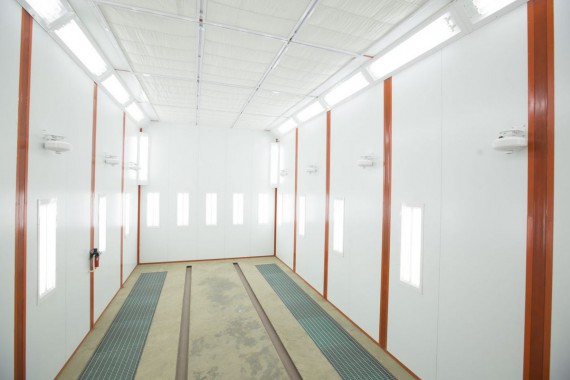

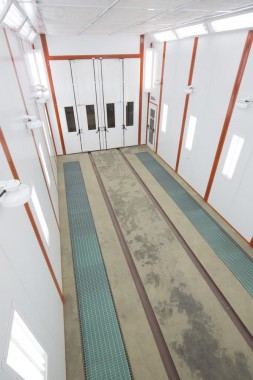

Спецификация ОСК
Общие характеристики | ||||
Количество секций | 1 | Тип | тупиковая | |
Исполнение | Внутрицеховое | Способ фильтрации | Сухой | |
Способы нанесения ЛКМ: | Пневматическое распыление | Количество точек подключения сжатого воздуха | 4 | |
Размер | ||||
Внутренние размеры ОСК (ДхШхВ): | 16000 х 5000 х 5000 мм | |||
Внешние размеры ОСК (ДхШхВ): | 16300 х 5100 х 5750 мм | |||
Приток | ||||
Количество зон вентилирования | 1 | Способ подачи | Через потолочный пленум | |
Направление потока воздуха: | Нисходящий вертикальный | |||
Вытяжка | ||||
Тип вытяжки | Через пол | Количество каналов вытяжки | 2 | |
Размер канала (ДхШ) | 14 000х770 мм | Количество напольных решеток | 28 шт. | |
Допустимая нагрузка на напольную решетку | Не менее 2500 кг на отпечаток колеса | Покрытие решеток | Цинкование | |
Кабина. | ||||
Конструкция | Силовой стальной каркас, обшитый сэндвич панелями | |||
Покрытие | Грунт + эмаль | Цветовое решение | Внутри - RAL 9003 (белый) антибликовый, Снаружи - RAL 5012 (голубой) | |
Стеновые панели. | ||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | |
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | |
Плотность заполнения | 32 кг/м³ | Способ набора | Вертикальный, шип-паз | |
Крыша. | ||||
Структура | Прямая, сэндвич панели | Наличие стальной конструкции | Стальной силовой каркас (фермы) | |
Материал панели крыши | Минеральная вата на основе базальтового волокна | Потолочные фильтры | SP-600G | |
Ворота (1 шт.) | ||||
Тип | Складные, четырехстворчатые | Просвет ворот (ШхВ) | 4800 х 4650 мм |
|
Цветовое решение | Внутри - RAL 9003 (белый) антибликовый, Снаружи - RAL 5012 (голубой) | Система безопасности | Автоматическое открытие при превышении порога избыточного давления |
|
Структура окон | Прямоугольные со скругленными углами | Уплотнение окон | Термостойкая резина |
|
Сервисная дверь | ||||
Количество дверей | 2 шт. | Размер двери | 800х2000 (ШхВ) | |
Расположение | В боковой стене ОСК | Структура окна | Прямоугольное окно со скругленными углами и термостойкой резиной | |
Система безопасности: |
|
| ||
Освещение 700-1000 Люкс . | ||||
Верхний свет (45 градусов) |
| |||
Боковой свет встроенный в стены |
|
Габариты ОСК
