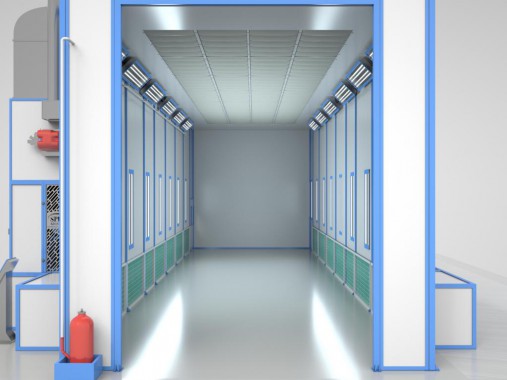

Окрасочно-сушильная камера для спецтехники SРК T - 18.5.5

Окрасочно-сушильная камера для спецтехники SРК T - 18.5.5
Окрасочно-сушильная камера для спецтехники SРК T - 18.5.5

В камере готовится к покраске спецтехника для нефтегазодобывающей промышленности, на поверхность наносятся лакокрасочные покрытия, а также производится сушка.

Максимальные габариты изделий: 14000х2500х3500 мм, вес изделий максимальный – 14 тонн. Площадь окрашиваемой поверхности – 185,5 м2.

Температурный режим по окраске/сушке: 20/ 60 °C. Габариты камеры внутренние: 18000х5000х5000 мм.

Кабина в стандартном исполнении – стальной каркас силовой с сэндвич-панелями 80 мм.

Система сухой фильтрации. На вытяжке предусмотрены 2 ступени фильтрации, на притоке – 2 степени очистки.

Ворота в камере складные ручные – одни, камеру в тупиковом исполнении. Габариты: 4000х5000 мм.

Две сервисные двери 800х2000 мм. Размещены в боковых стенах.

Освещение – предусмотрено по 20 шт. взрывозащищенных светильников, создающих уровень освещенности: 750 – 1.000 Лк.

Воздухообмен. Приток полный потолочный, вытяжка – в обе боковые стены. Направление потока воздуха – сверху вниз. Расход воздуха совокупный – 70000 м3/час. Скорость воздуха составляет 0,126 м в сек. 2 вентагрегата SP(35). Номинальный расход вентагрегата – 35000м3 в час.

Нагрев воздуха осуществляется дизельным топливом. Два газовых теплообменника из нержавеющей стали.

Тепловая мощность теплообменника – 281 кВт. Теплообменник комплектуется дизельной горелкой, а также емкостью, предназначенной для дизельного топлива.

Предусматривается два пластинчатых рекуператора тепла с совокупной сэкономленной мощностью – 690 кВт.

2 морозостойких утепленных клапана 1100х1100 мм.

Управление с помощью контроллера, панель управления сенсорная на 1-ой стойке.

85 кВт – общая потребляемая мощность оборудования камеры.
