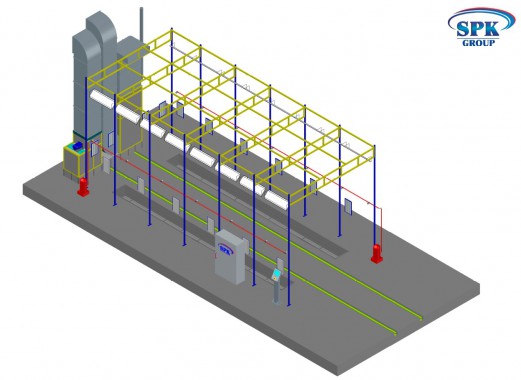

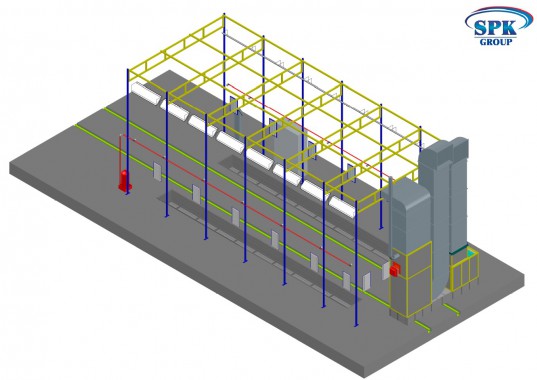

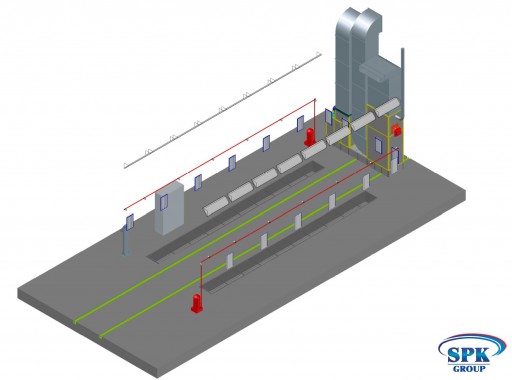

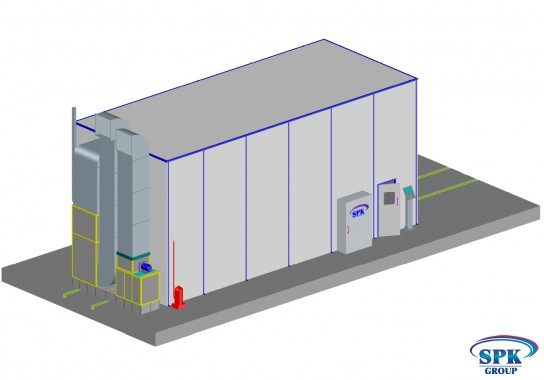

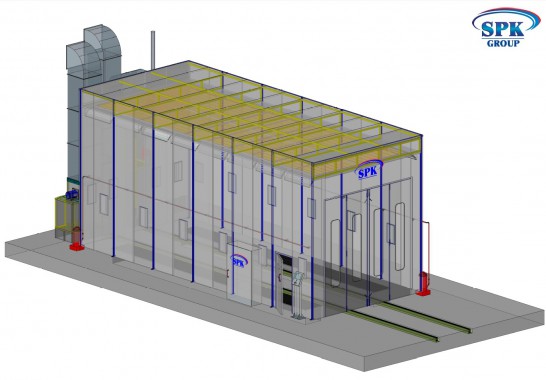

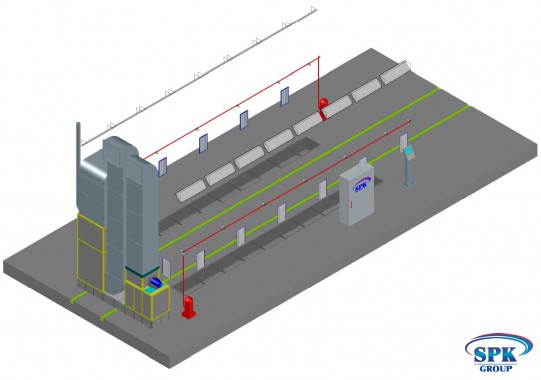

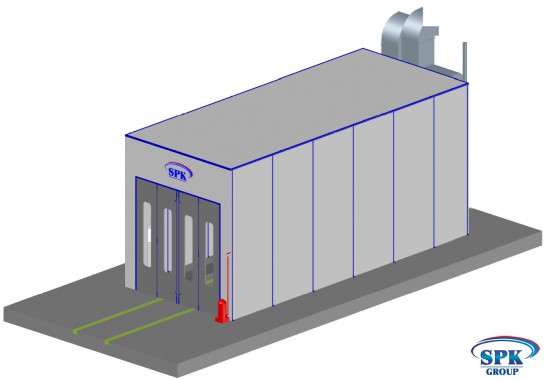

Окрасочно-сушильная камера для автопогрузчиков и нестандартных изделий SPK-12.5.5
Размеры | ||||||||||
Количество секций | 1 |
|
| |||||||
Общие размеры (ДхШхВ) | 12000х5000х5000 mm | Внешние размеры: | 13350x5100x5650mm | |||||||
Поток воздуха | Нисходящий поток | Вытяжка | Через напольные решетки | |||||||
Вытяжка | ||||||||||
Количество каналов | 2 | Размер канала (ДхШ) | 10000х780 | |||||||
Количество решеток | 2 ряда решеток. Всего 20 штук
| Материал решеток | плоские стальные полосы+10mm скрученная стальная арматура | |||||||
Покрытие решеток | Оцинкованное | Максимальная нагрузка | 800 кг/м2 | |||||||
Кабина. | ||||||||||
Конструкция | Силовой каркас | Наличие стальной конструкции | Да | |||||||
Главная дверь. | ||||||||||
Тип | Распашные ворота |
| ||||||||
Количество | 1 шт. | Просвет ворот | 4000х4200 (ШхВ) | |||||||
Материал | Сталь |
|
| |||||||
Стеновые панели. | ||||||||||
Толщина панели | 50 мм. | Толщина стали | 0,6 мм | |||||||
Наполнитель | Минеральная вата на основе базальтового волокна | Свойства наполнителя | Негорючий, пропитан антисептиком | |||||||
Плотность заполнения | 32 кг/м³ |
|
| |||||||
Сервисная дверь | ||||||||||
Количество дверей | 1 шт. | Размеры дверей | 800х2000 мм (ШхВ) | |||||||
Расположение | В боковой стене | Структура окна | Прямоугольное окно со скругленными углами и теплоизоляционной резиной | |||||||
Крыша. | ||||||||||
Структура | Прямая, сэндвич-панели | Наличие стальной конструкции | Стальной силовой каркас | |||||||
Конструкция потолка с креплением потолочных фильтров | Каркас из стали D8 | Покрытие каркаса | Есть, порошковая покраска | |||||||
Материал | Стальной лист | Потолочные фильтры | SP-600G | |||||||
Освещение 700-1000 Люкс. Искро-взрывозащищенное исполнение (EX) | ||||||||||
Верхний свет (45 градусов) | 16 плафонов по периметру по 4 лампы 56Вт | Каркас крепления светильников | Стальной каркас | |||||||
Нижний свет (встроенный в стеновые панели) | 16 плафона по 4 лампы 36 Вт | Каркас крепления светильников | Стальной каркас | |||||||
Группы притока и вытяжки | ||||||||||
Положение генератора | Сзади | Конструкция генераторной группы | Квадратная, стальная конструкция | |||||||
Обшивка групп притока и вытяжки | Каркас группы вытяжки и притока выполнена из стального листа | Регулировка потоков воздуха | Автоматическая заслонка | |||||||
Количество генераторов притока | 1 генератор | Количество генераторов вытяжки | 1 генератор | |||||||
Направление потока воздуха притока | Сверху вниз | Направление потока воздуха вытяжки | Снизу вверх | |||||||
Модель вентилятора притока | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | Модель вытяжного вентилятора | Центробежный вентилятор высокого давления с обратными лопатками. Прямой привод | |||||||
Искро-взрывозащищенное исполнение (ЕХ) | Искро-взрывозащищенное исполнение (ЕХ) | |||||||||
11,0 кВт | 11,0 кВт | |||||||||
Производительность общая 36 000 м³/ч | Производительность общая : 36 000 м³/ч | |||||||||
Давление 760 Па. | Давление 730 Па. | |||||||||
Управление притоком воздуха | Автоматическая заслонка (Электрический сервопривод) | Управление вытяжным потоком воздуха | Инверторный привод вытяжных э.дв Автоматическое поддержание заданного избыточного давления | |||||||
Подогрев воздуха | ||||||||||
Способ подогрева | Газовая горелка | Количество горелок | 1 шт. | |||||||
Модель | Серия RS | Тепловая мощность | 310 кВт | |||||||
Структура теплообменника | Мультицикл; антивзрывчатое отверстие | количество | 1 шт. | |||||||
Фильтрация | ||||||||||
Фильтр притока | Предварительный фильтр карманной формы класс G4; Потолочный фильтр V500 класс EU5 | Фильтр вытяжки | Стекловолоконный фильтр класс G3 , предварительный фильтр карманной формы класс G4 | |||||||
Система контроля технологических режимов. IP 65 | ||||||||||
Способ управления | Реле контроллер | |||||||||
Панель управления | Окрашивание; режим продувки; сушка до 60 градусов, регулировка времени сушки; выключатель освещения; индикатор отказа; термостат; метр часов; выключатель питания; аварийная остановка; Искро-взрывозащищенное исполнение (ЕХ); автоматическое отключение при недостаточном избыточном давлении | |||||||||
Питание | ||||||||||
Питание двигателя | 3х380 Вт/50Гц | Питание освещения | 220 Вт/50Гц | |||||||
Максимальная мощность энергопотребления (с учетом нагрева воздуха) 29 кВт |
Внешние габариты (ДхВхШ) : 13350x5100x5650 мм
Габариты ОСК
