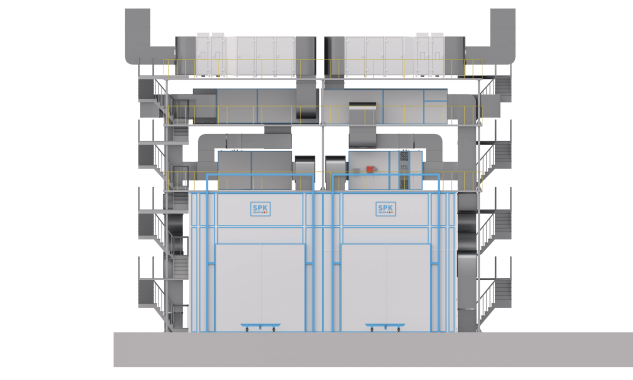

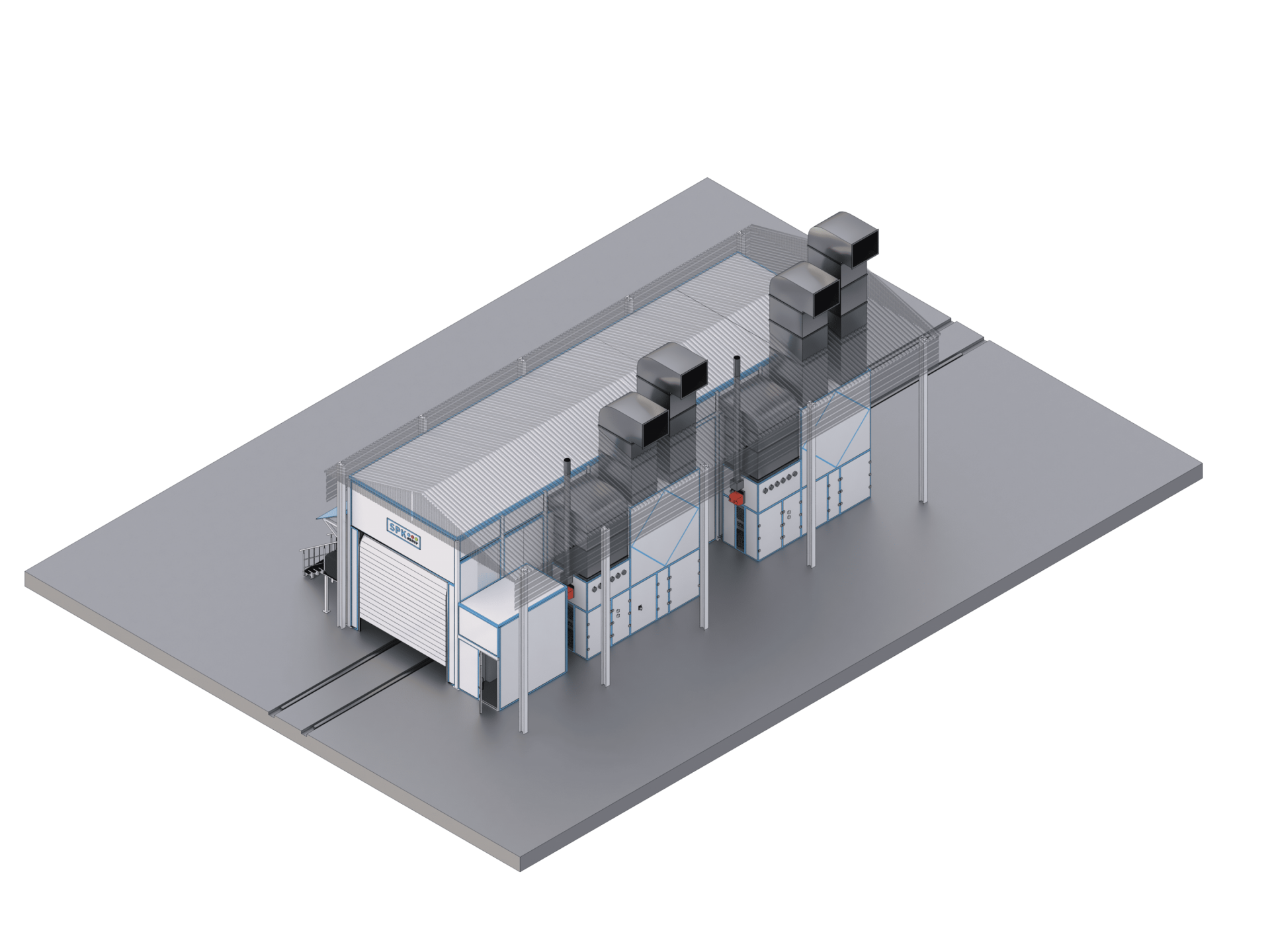

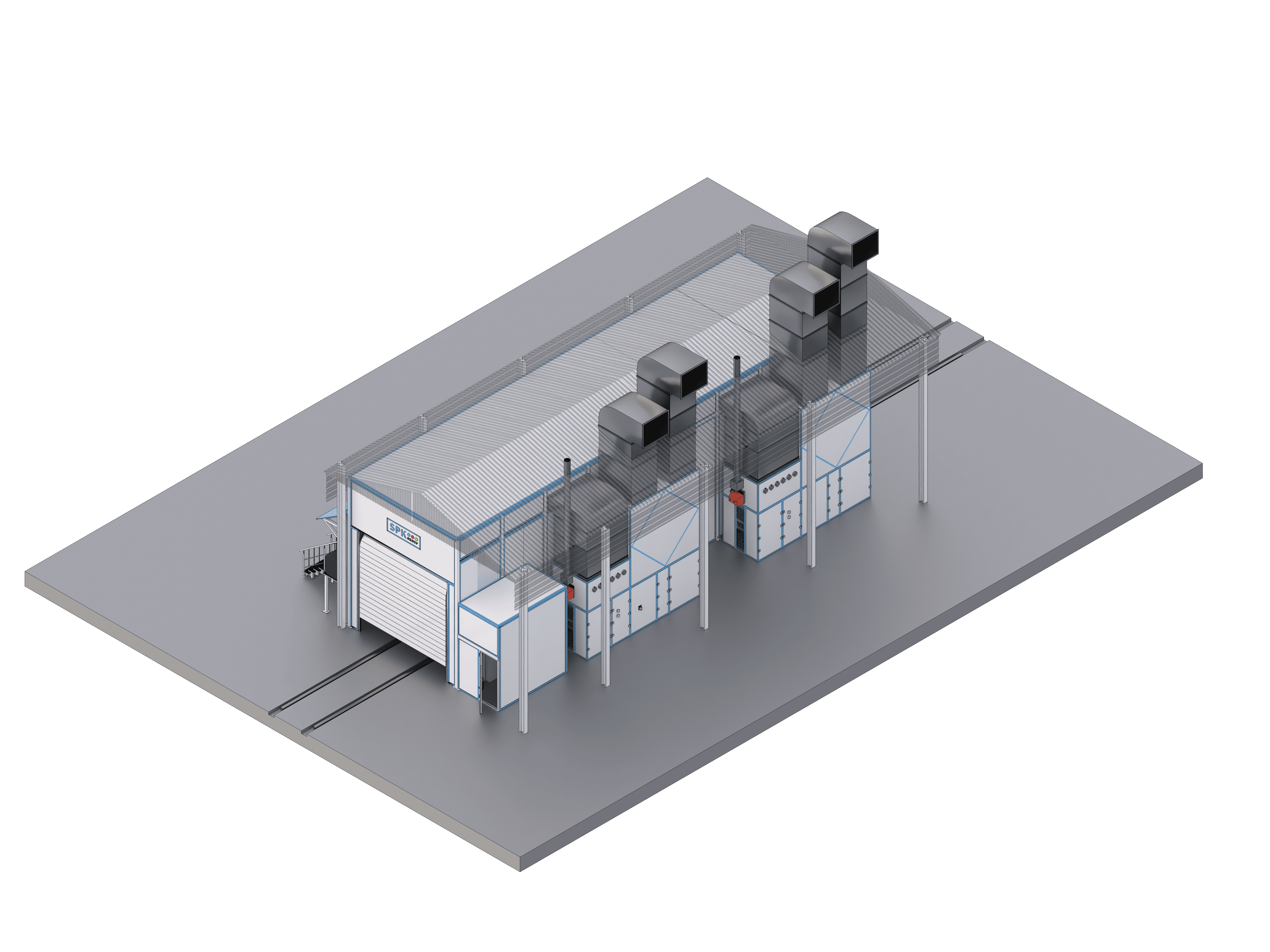

Окрасочно-сушильная камера SPK-15.5.5 для контейнеров

Техническая документация окрасочно-сушильной камеры SPK SCB (O) - 15.5.5

Общие сведения:

Тип оборудования: внутренняя камера, предназначенная для проведения процессов окраски и сушки.
Климатические параметры: исполнение УХЛ1.
Рабочие температурные режимы:
- Для окраски: +20°C с допуском ±2°C.
- Для сушки: +60°C с допуском ±2°C.
Принцип функционирования: циклический режим работы.

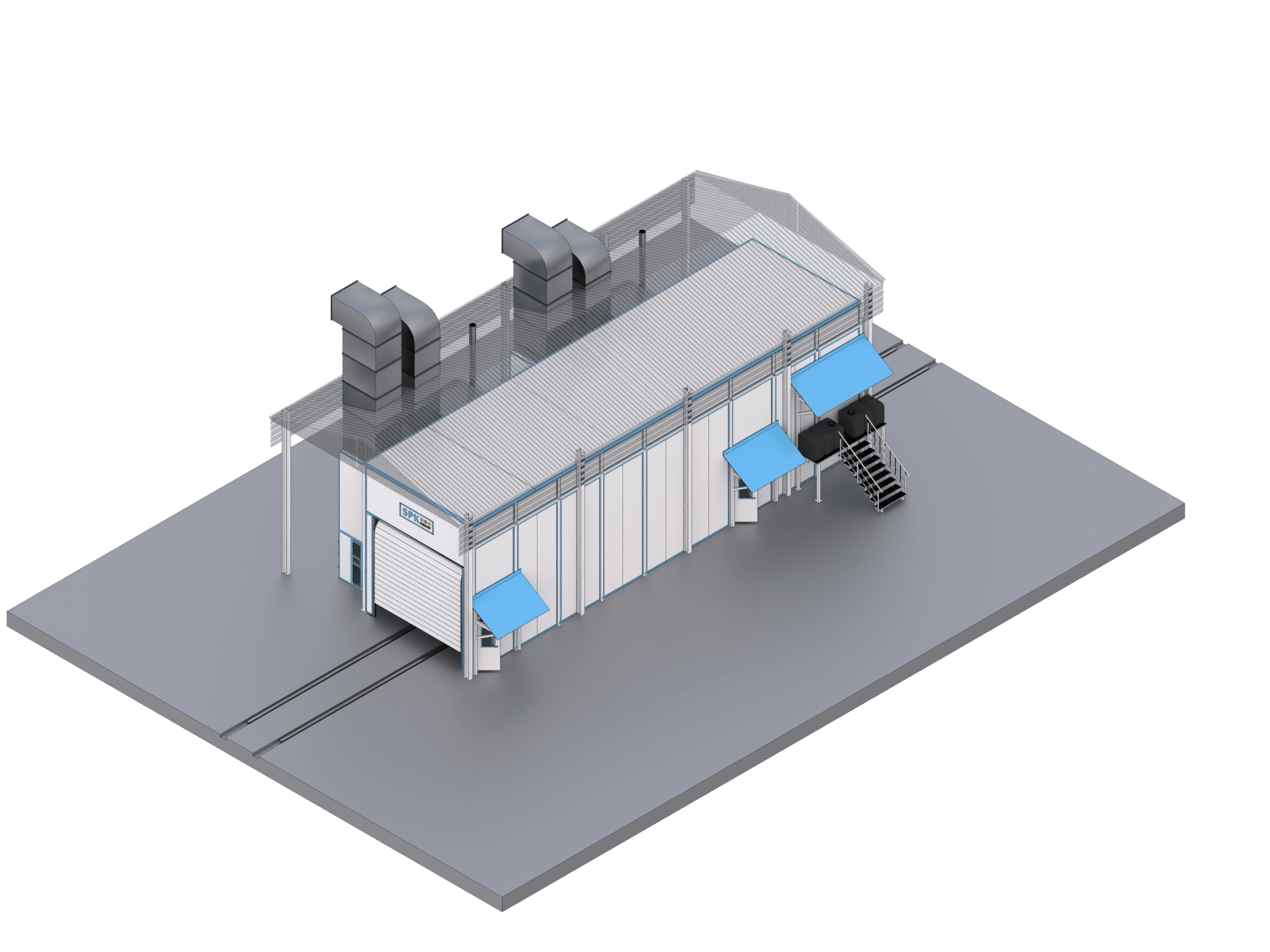

Конструкция:
- Внутренние габариты: 15 000 × 5 000 × 5 000 мм (длина × ширина × высота).
- Внешние размеры: 15 240 × 5 240 × 5 800 мм.
- Общие внешние размеры с оборудованием: 15 240 × 6 890 × 5 800 мм (детали уточняются при проектировании).
- Количество секций: 2.

Освещение и компоненты внутри:

Стандартизированное освещение согласно ГОСТ Р55710-2013, в чистой камере: 750–1000 лк.
Тип светильников: светодиодные лампы серии SPK LED.
Защита: IP 65.

Двери и ворота:

Сервисные двери: три шт., размером 800 × 2000 мм (Ш × В), оснащены системой "Антипаника".
Основные ворота: подъемно-секционные, расположены по торцу по оси симметрии камеры.
Размер проема: шириной 4000 мм, высотой примерно 4500 мм (подлежит уточнению при проектировании).
Ворота для разделения секций: роллетные, торцевые, ширина и высота около 4500 мм (уточняется).

Аэродинамика и очистка воздуха:

Система сухой фильтрации:
- Вытяжной поток: двухступенчатая фильтрация – G3 (рулонный стекловолоконный фильтр) и G4 (карманный).
- Приточный поток: две ступени – G4 (карманный) и M5 (рулонный).

Конструкция и фундамент:

Фундамент: сложной формы, проектирование выполняется заранее.
Стеновые конструкции: стальной каркас с сэндвич-панелями толщиной 120 мм, заполненными минераловатной плитой плотностью 100 кг/м³.
Крыша: плоская, цельная, стальной каркас с аналогичными сэндвич-панелями.

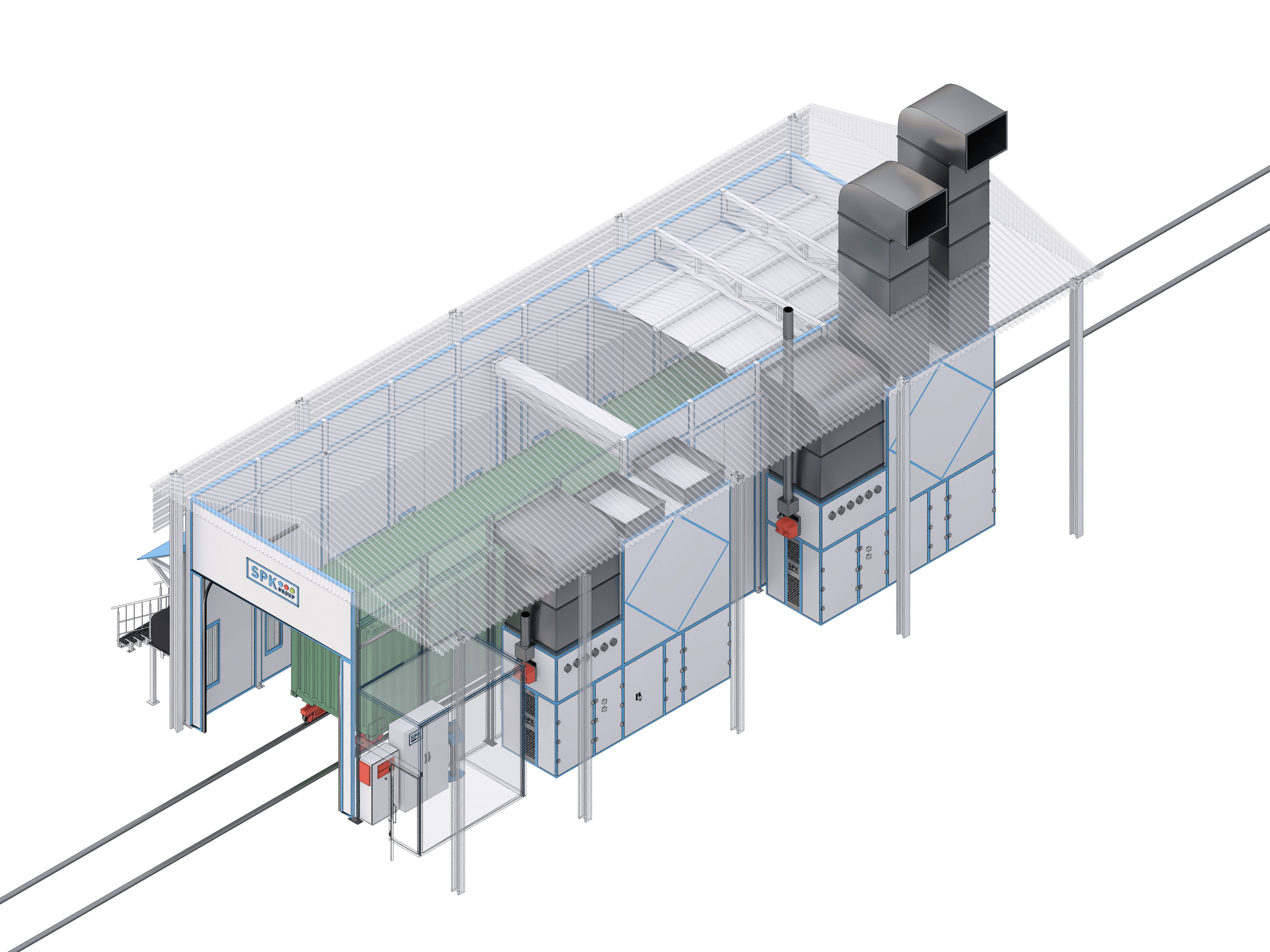

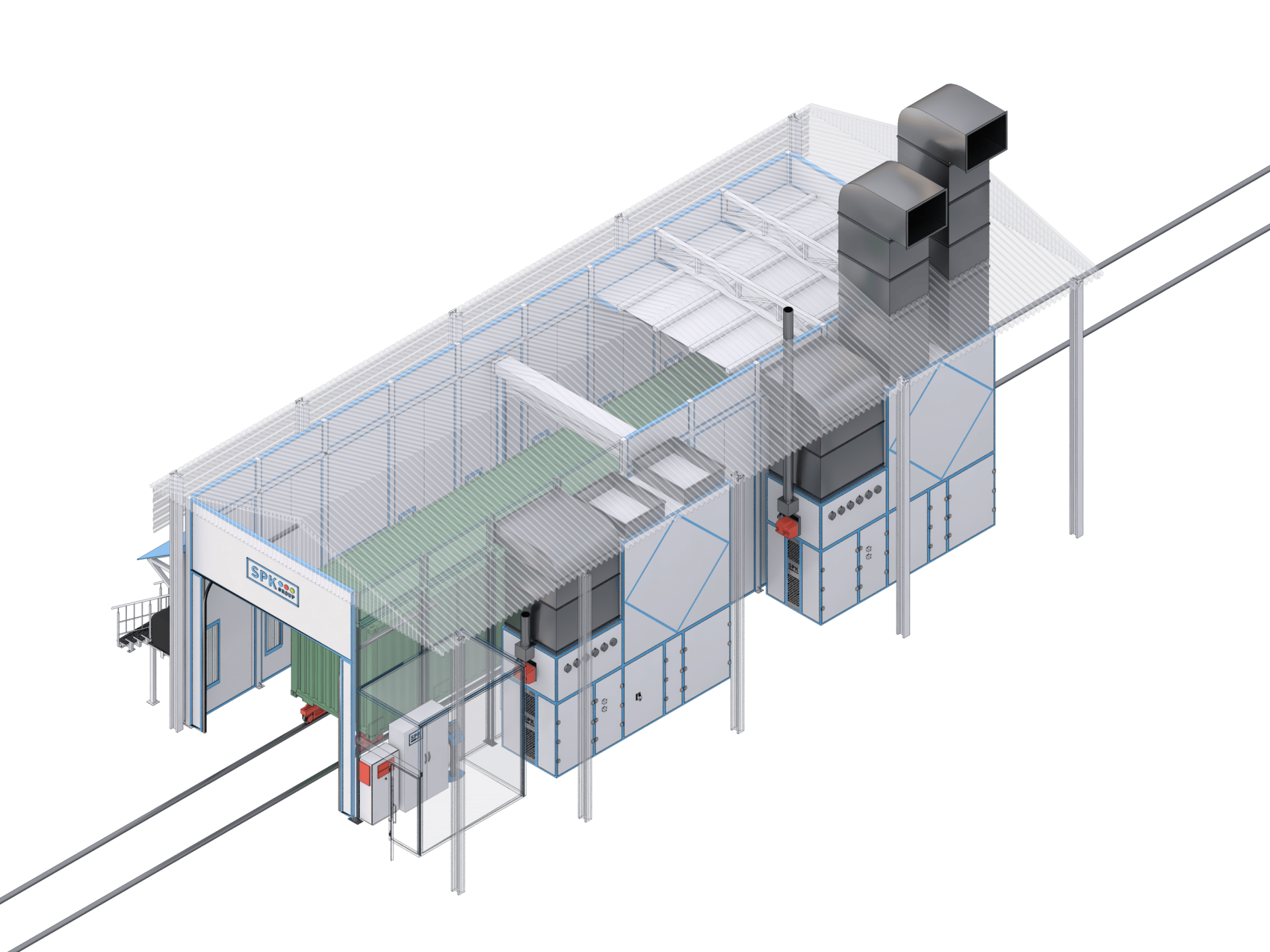

Внутренние решения и вентиляция:

Расположение дверных проемов: боковая стена и внутренняя камера для размещения оборудования.
Оборудование дверей: комплектуются системой "Антипаника" и сервисным окном.
Обеспечение воздухообмена:
- Источник притока воздуха: размещен в потолочной части, полный объем.
- Вытяжка: расположена в полу.
- Направление воздушных потоков: сверху вниз.
Общий расход воздуха: 36 000 м³/ч.
Скорость воздушного потока без загрузки: 0.22 м/с.
Кратность воздухообмена: 160 раз в час.

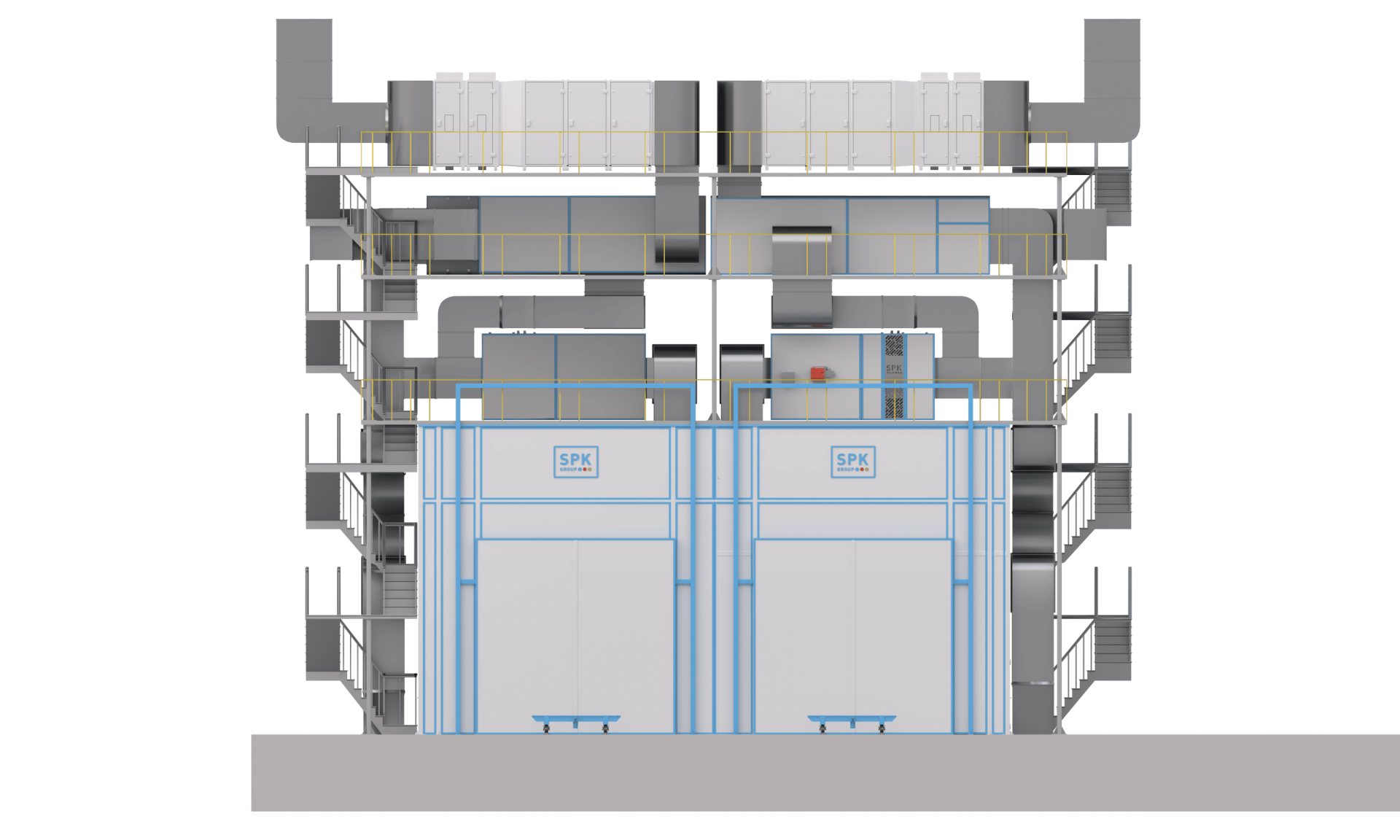

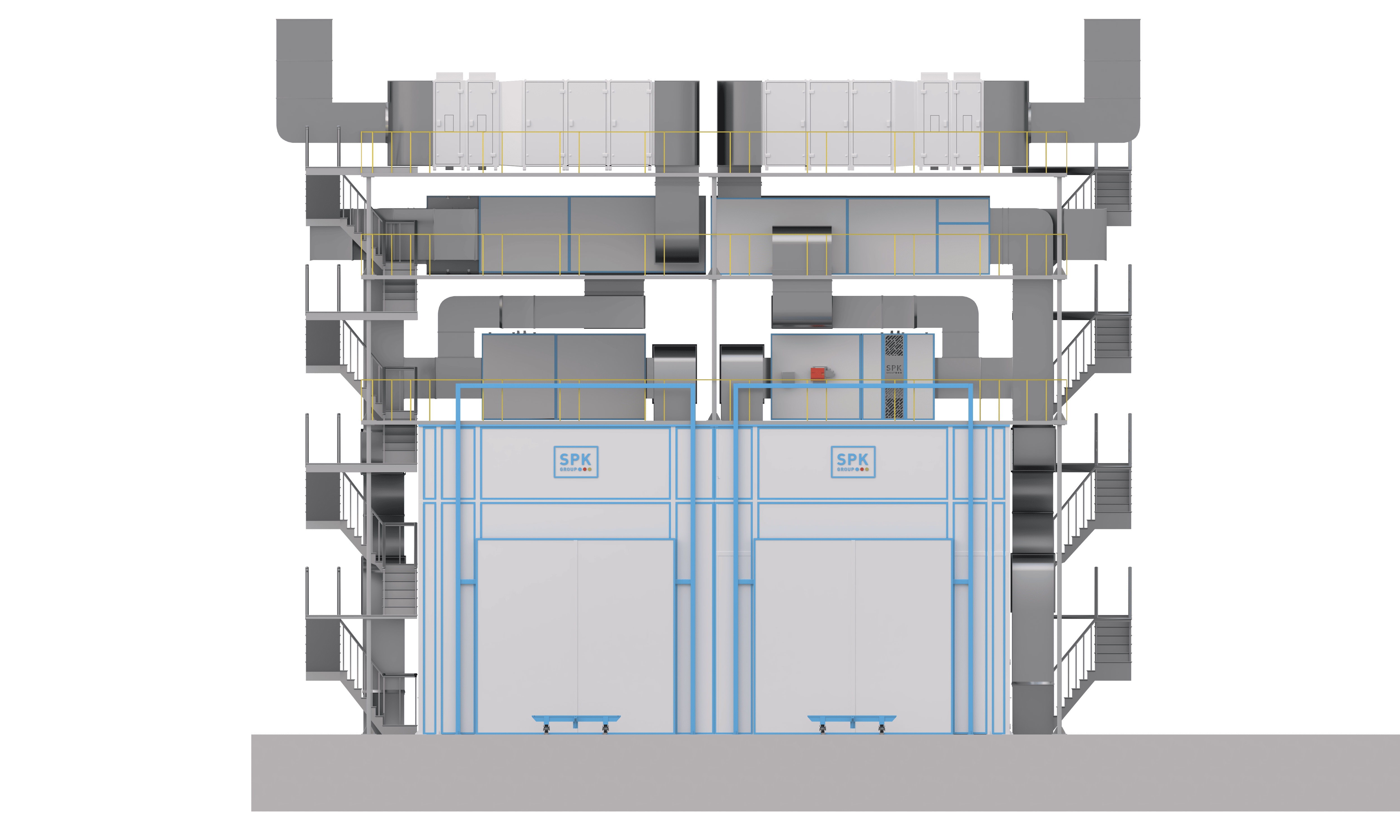

Вентиляторное оборудование:

Модели: СПК-VU-18, взрывозащищенные, всего две установки.
В состав каждых агрегатов входят по одному приточному и одному вытяжному вентилятору, всего 4 вентилятора.
Производительность вентиляторов: 18 000 м³/ч.
Рабочее давление: 1000 Па.
Мощность: по 15 кВт на каждый вентилятор, суммарная мощность достигает 60 кВт.
