Комплекс окраски металлоконструкций SPK, Владимирская обл.

ОПИСАНИЕ ПРОЕКТА

Комплекс включает следующие основные компоненты:

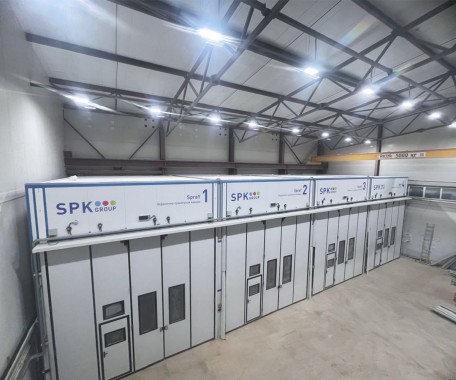

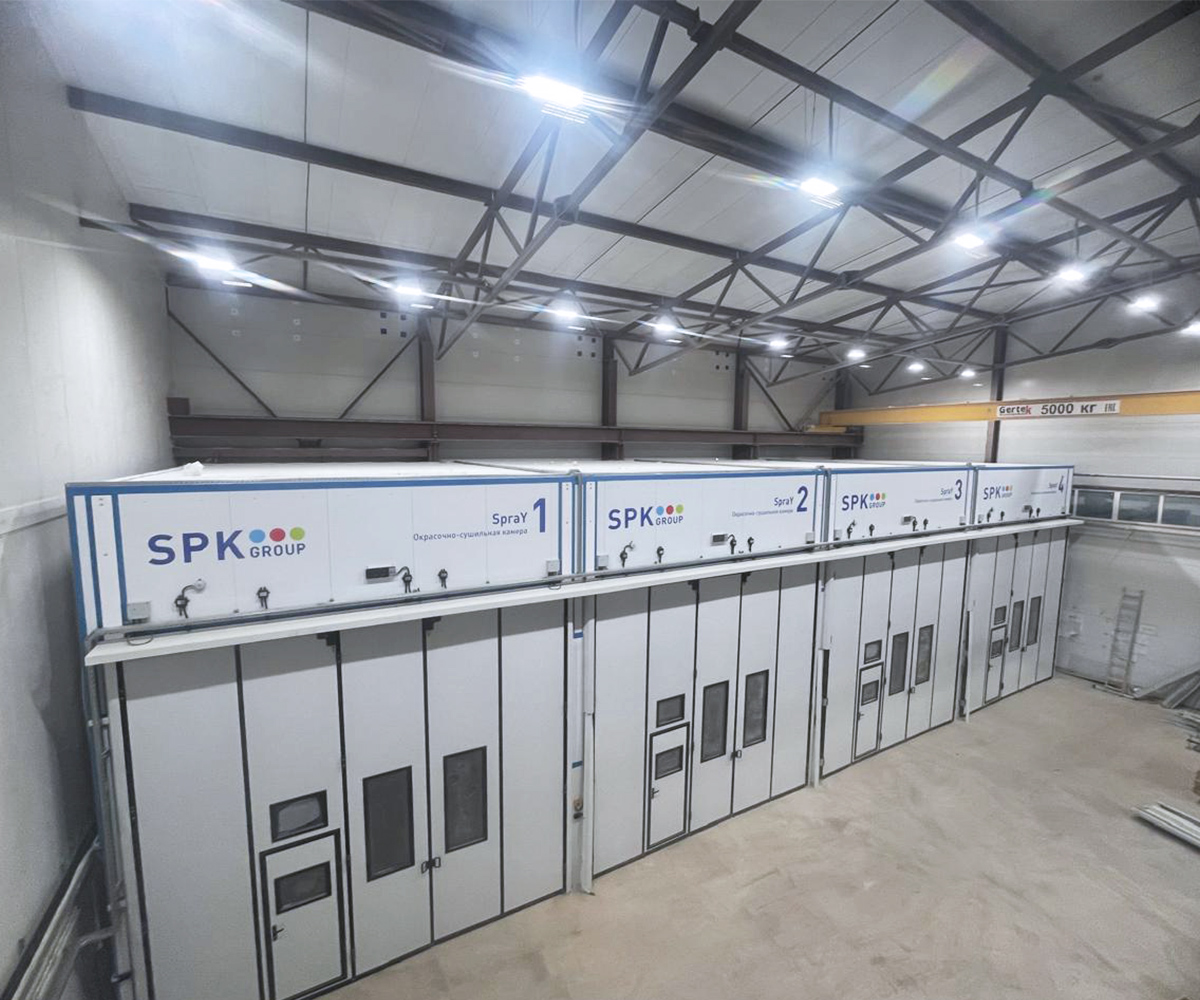

Четырехсекционная окрасочно-сушильная камера модели SPK-23.7.6

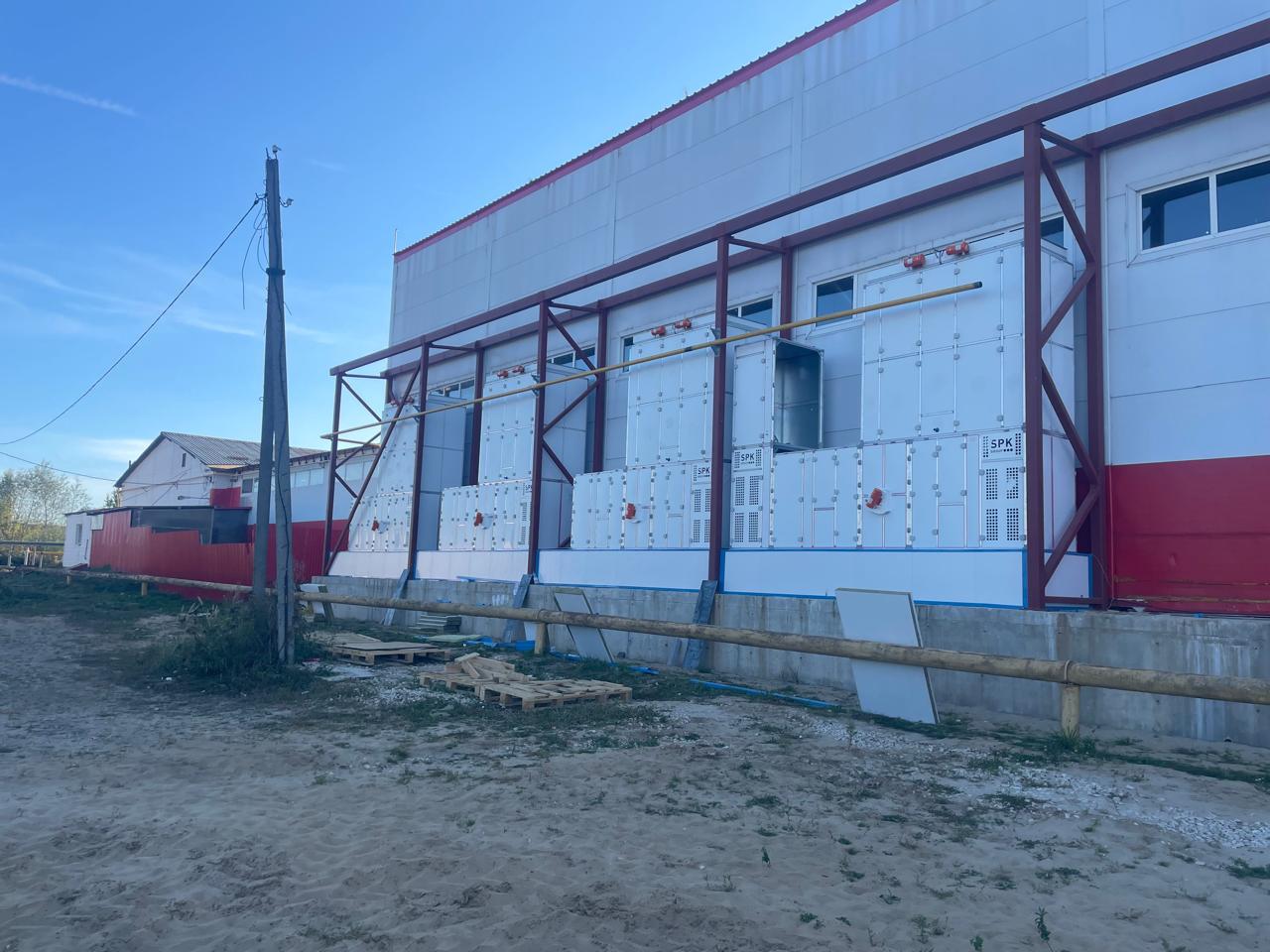

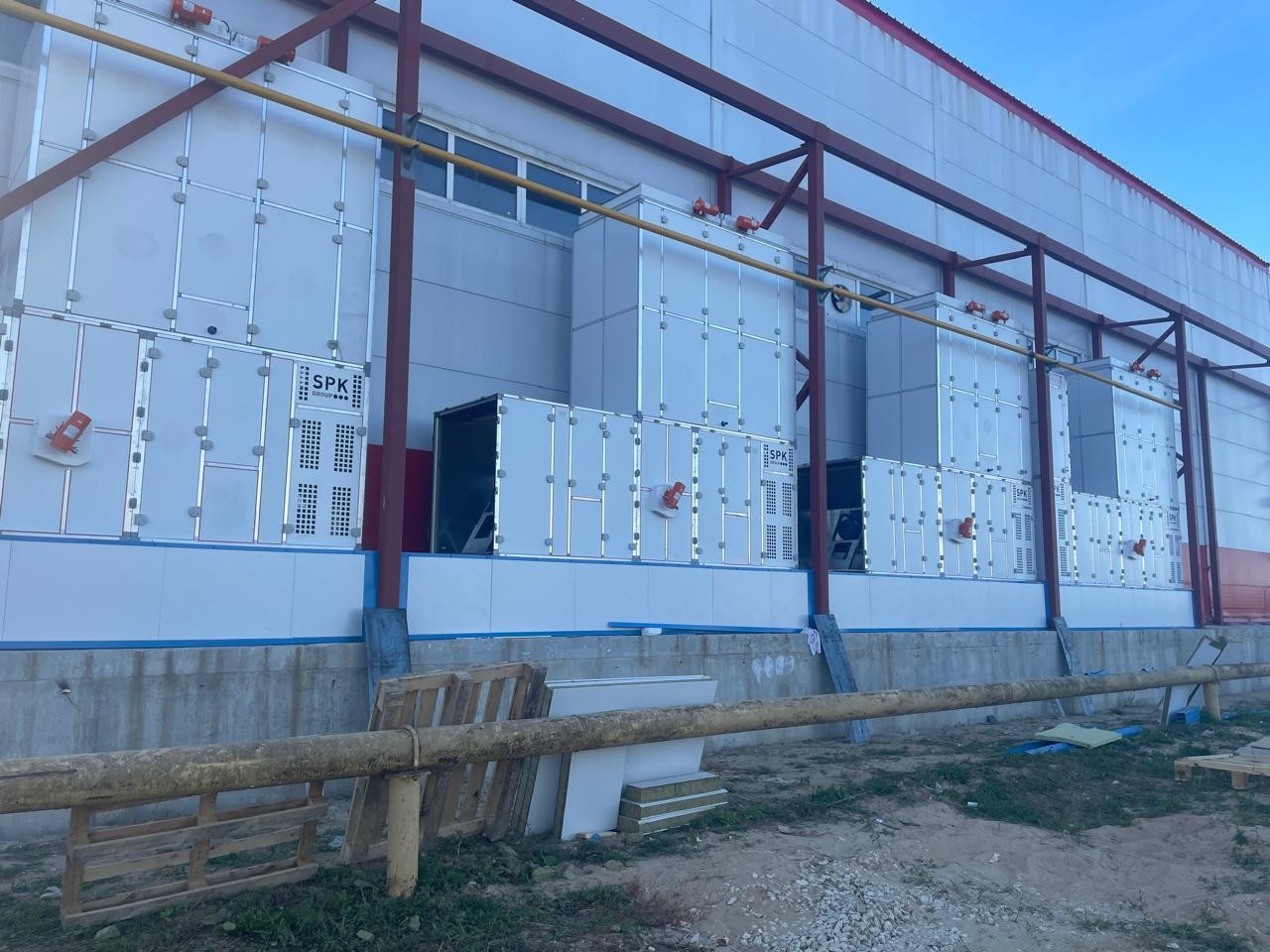

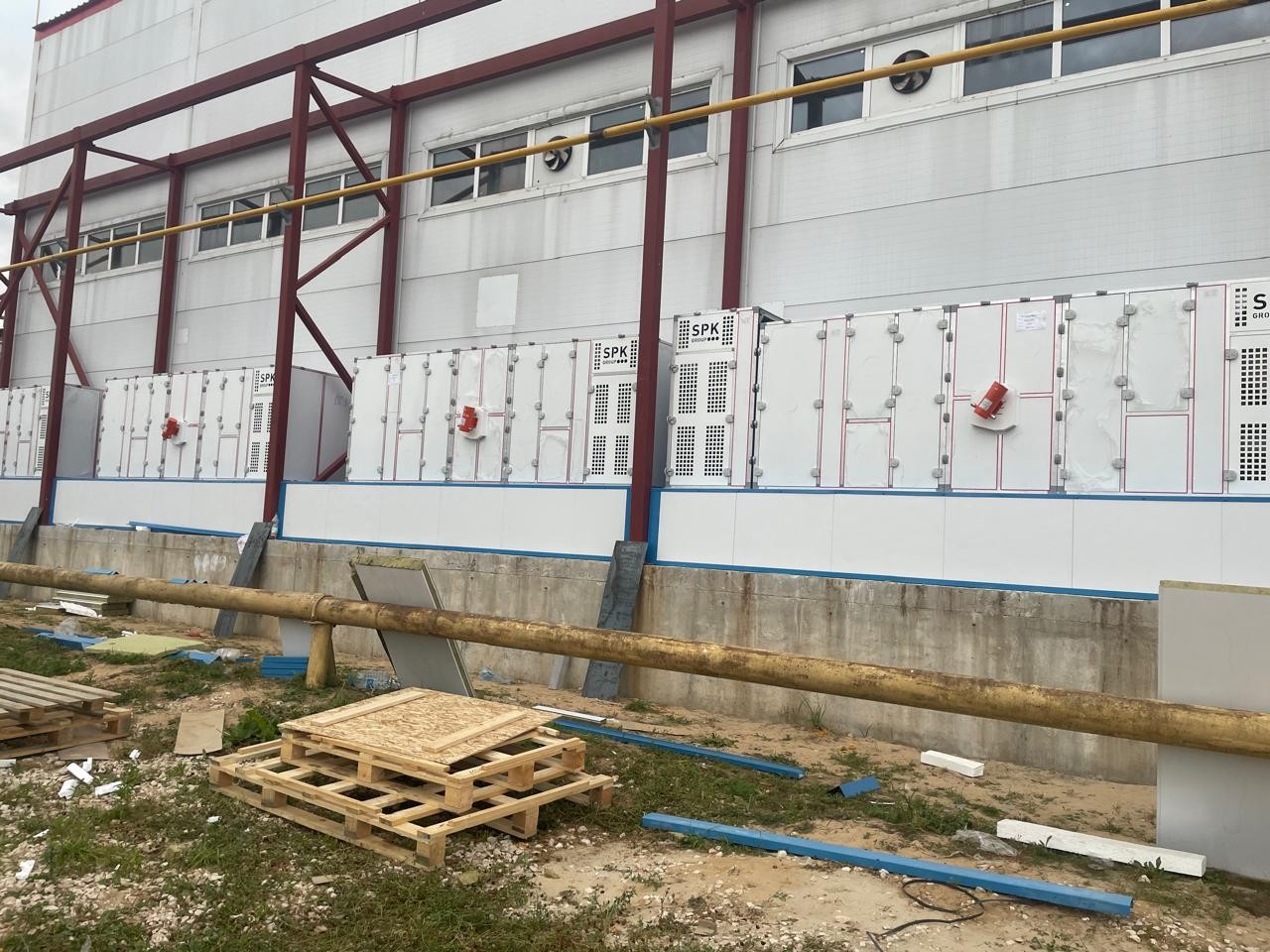

Обеспечивает вытяжку воздуха через торцевые вытяжные каналы каждой секции, а приток — из потолочных приточных каналов каждой камеры. Взимается энергия воздуха четырьмя воздухонагревающими вентиляторами, установленные на улице под навесом, с использованием газовых нагревателей и рекуператоров тепла. Производительность воздухообмена в каждой из четырех секций — по 24 000 м³/ч. Внутренние размеры каждой секции составляют 7 000 х 5 500 х 6 000 мм. Ворота — складные четырехстворчатые размером 4500х5000 мм, всего их четыре. Максимальная мощность электропитания — около 142 кВт.
Камера подготовки SPK-8.7.6
Односекционная проходная установка с габаритами 8 000 х 7 000 х 6 000 мм, выполненная из стальной конструкции с использованием сэндвич-панелей. Оснащена складными воротами четырехстворчатого типа размером 5 000 х 5 000 мм. Осветительная система — взрывозащищенные светодиодные светильники. Вентиляция обеспечивается приточным агрегатом с производительностью 25 000 м³/ч и вытяжной системой с фильтрацией той же мощности. Также установлена система порошкового пожаротушения.
Окрасочно-сушильная камера SPK-6.6.5
Односекционная, проходного типа, с вытяжными каналами в полу и приточным воздухом через потолочный пленум. Размеры внутренней части — 6 000 х 5 500 х 5 000 мм. Ворота — четырехстворчатые складные размером 4 000 х 4 000 мм. Встроен приточно-вытяжной агрегат с производительностью 24 000 м³/ч. Максимальная электропотребляемая мощность — около 39 кВт.
Дробеструйная камера SPK-6.6.5
Оснащена одним рабочим постом, вентиляция замкнутого типа с вентиляционно-фильтровальной системой производительностью 17 000 м³/ч. Размеры — 6 000 х 5 500 х 5 000 мм. Ворота роллетного типа из ПВХ с двумя створками 4 000 х 4 000 мм. Также включают сервировочную дверь 800 х 2 000 мм, отбойные вытяжные короба, скребковые транспортеры и пневмомеханику для сепарации. Вентиляционная система и фильтры обеспечивают чистое воздухоснабжение. Обеспечивается также наличие напорных устройств, рельсовых тележек. Мощность электропитания — около 26 кВт, потребление сжатого воздуха — около 11–13 м³/мин.
