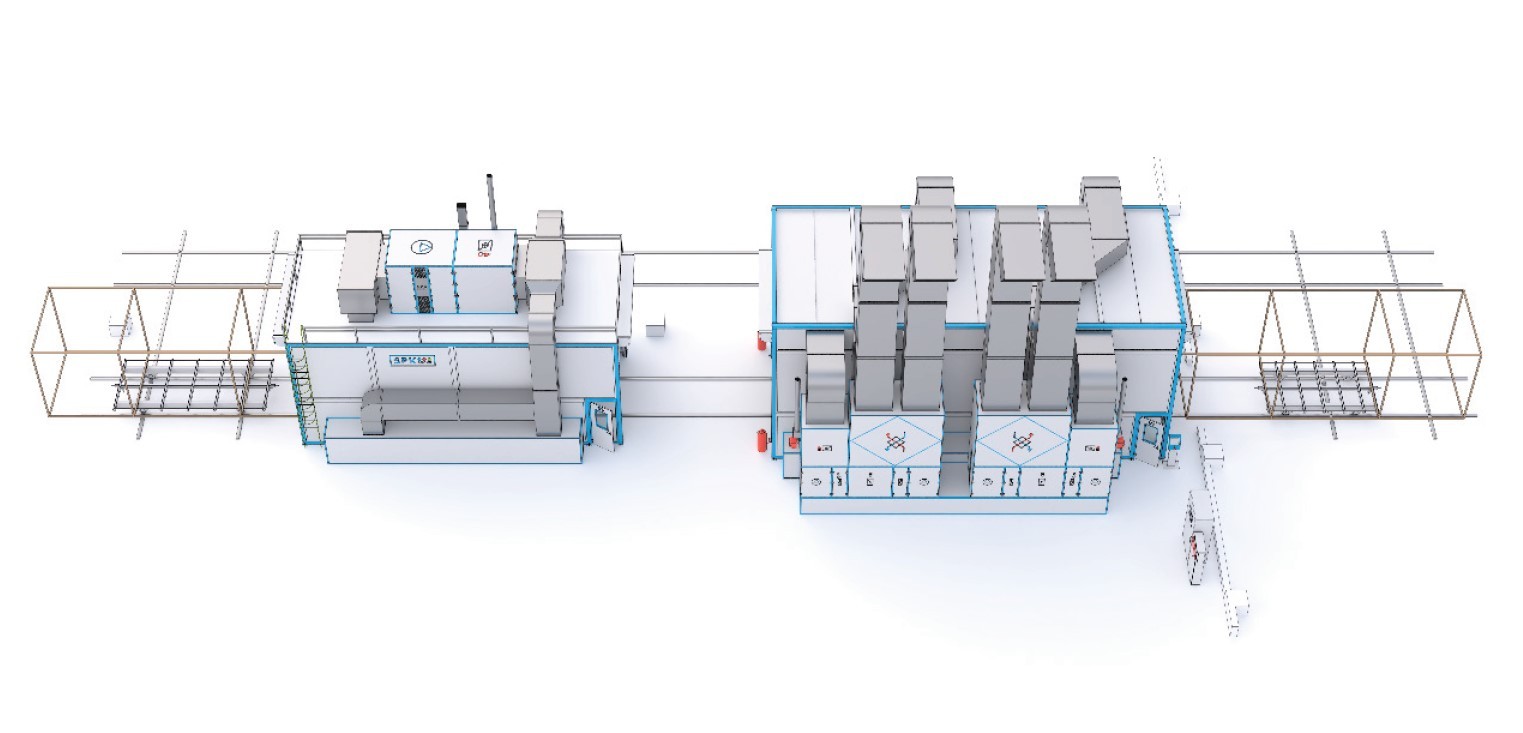

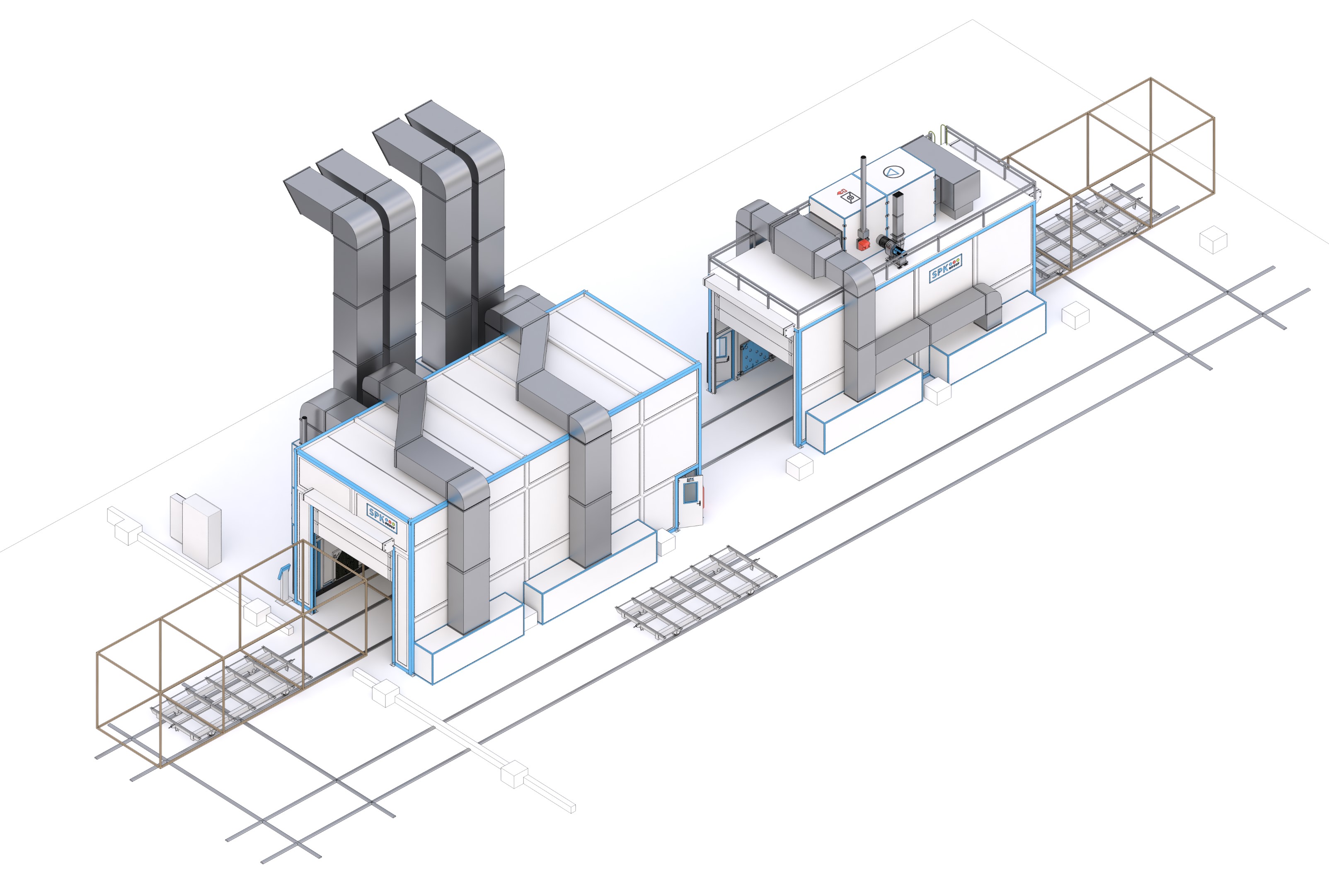

Окрасочно-сушильный комплекс для металлоконструкций SPK

Компания SPK GROUP проектирует и поставляет специализированные комплексы для подготовки, окрашивания и термообработки металлоконструкций. Все инжиниринговые решения полностью соответствуют действующим нормам промышленной, экологической и противопожарной безопасности РФ.

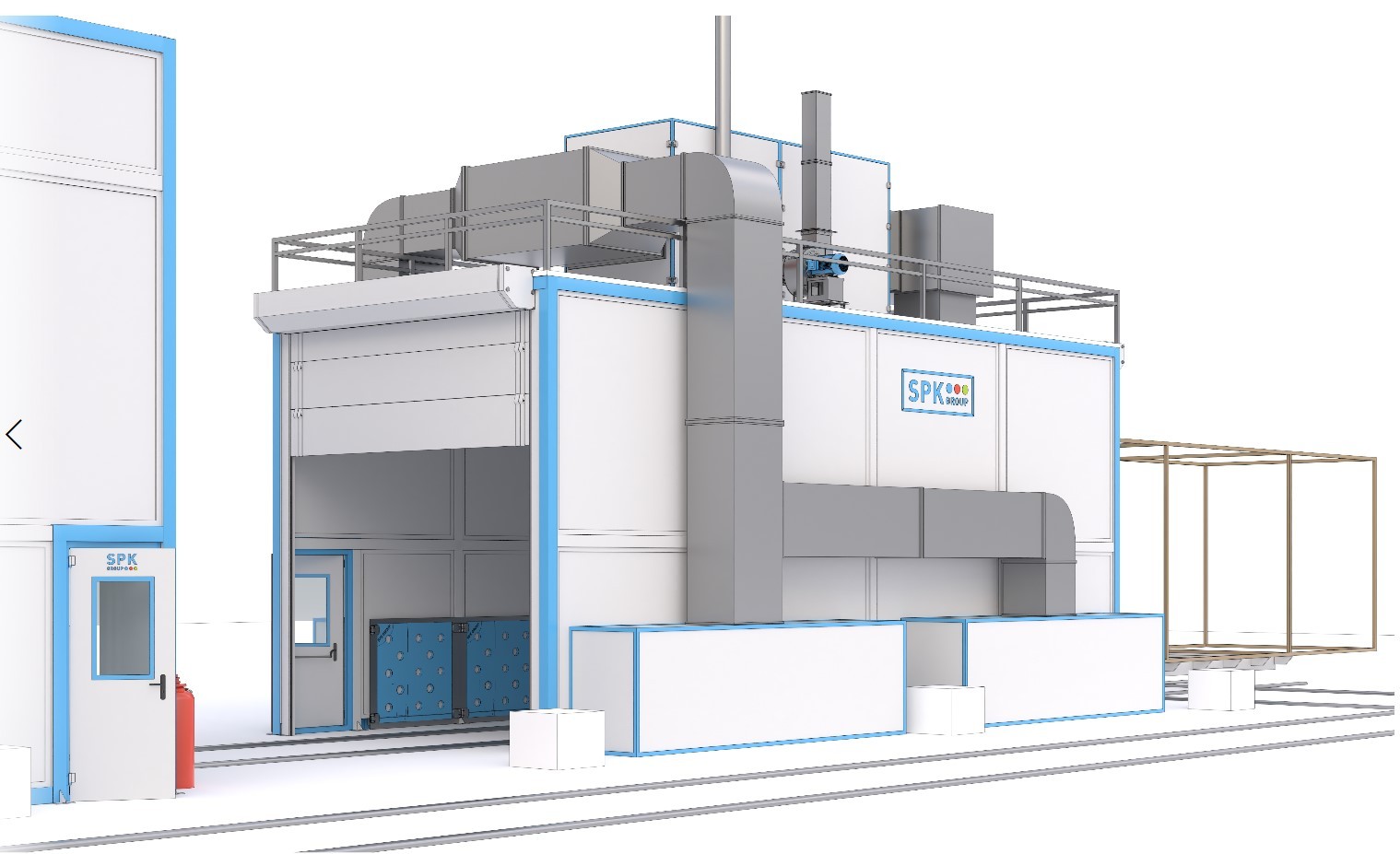

Сушильная камера SPK-CB-10.4.5 (рабочий режим до +60 °C)

Высокоэффективный модуль, предназначенный для сушки металлических деталей при контролируемом нагреве в энергосберегающем автономном режиме. Конструкция формирует однородный поток очищенного подогретого воздуха по всему объему.

Базовая комплектация и оснащение:

• Конструктивный контур и доступ: Несущий металлокаркас с обшивой из сэндвич-панелей, сервисная дверь, решетчатые настилы приточных каналов и два автоматизированных подъемных воротных блока (размер 3700 × 4300 мм).

• Сервисная инфраструктура: Обслуживаемая верхняя площадка с защитным ограждением и маршевой лестницей.

• Вентиляционно-нагревательный блок:

  • Рециркуляционная установка SPK-VU-24 (мощность вытяжки — 24 000 м³/ч, модуль обновления воздушной среды, взрывозащищенное исполнение, искробезопасные крыльчатки).

  • Термоблок: газовый теплообменный аппарат из нержавеющей стали с газовой горелкой и регулировочным мультиблоком.

  • Вспомогательный взрывозащищенный вентилятор подмеса свежего воздуха.

  • Трасса воздуховодов (стандартные и вытяжные каналы).

• Системы фильтрации и защиты:

  • Угольный адсорбционный комплекс очистки газопаровых фаз (оснащен фильтрующими элементами и приводным клапаном).

  • Газоаналитическое оборудование для мониторинга паров ЛВЖ и контроля довзрывоопасных концентраций.

  • Дежурный взрывозащищенный светодиодный комплекс освещения.

• Автоматика: Программируемый шкаф управления с сенсорным интерфейсом и комплектом кабельных трасс.

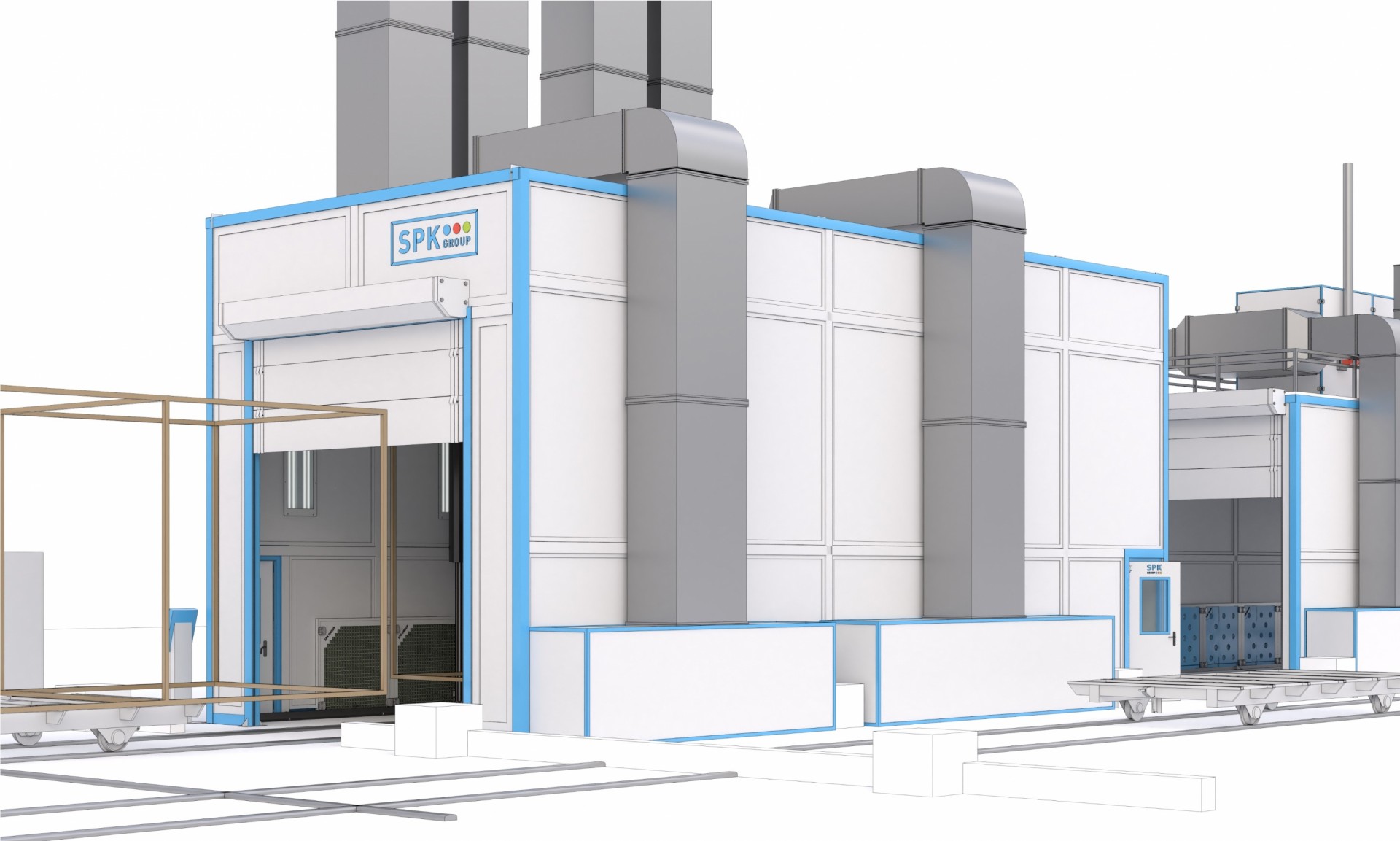

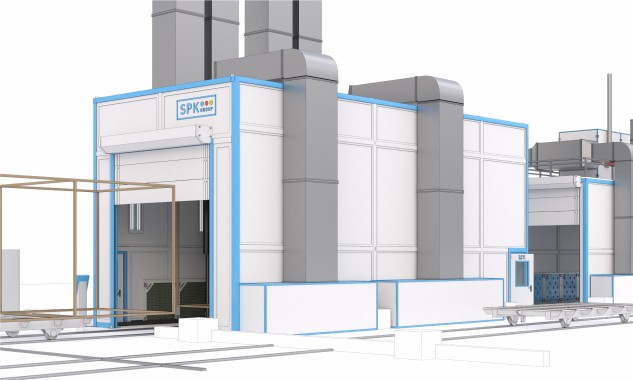

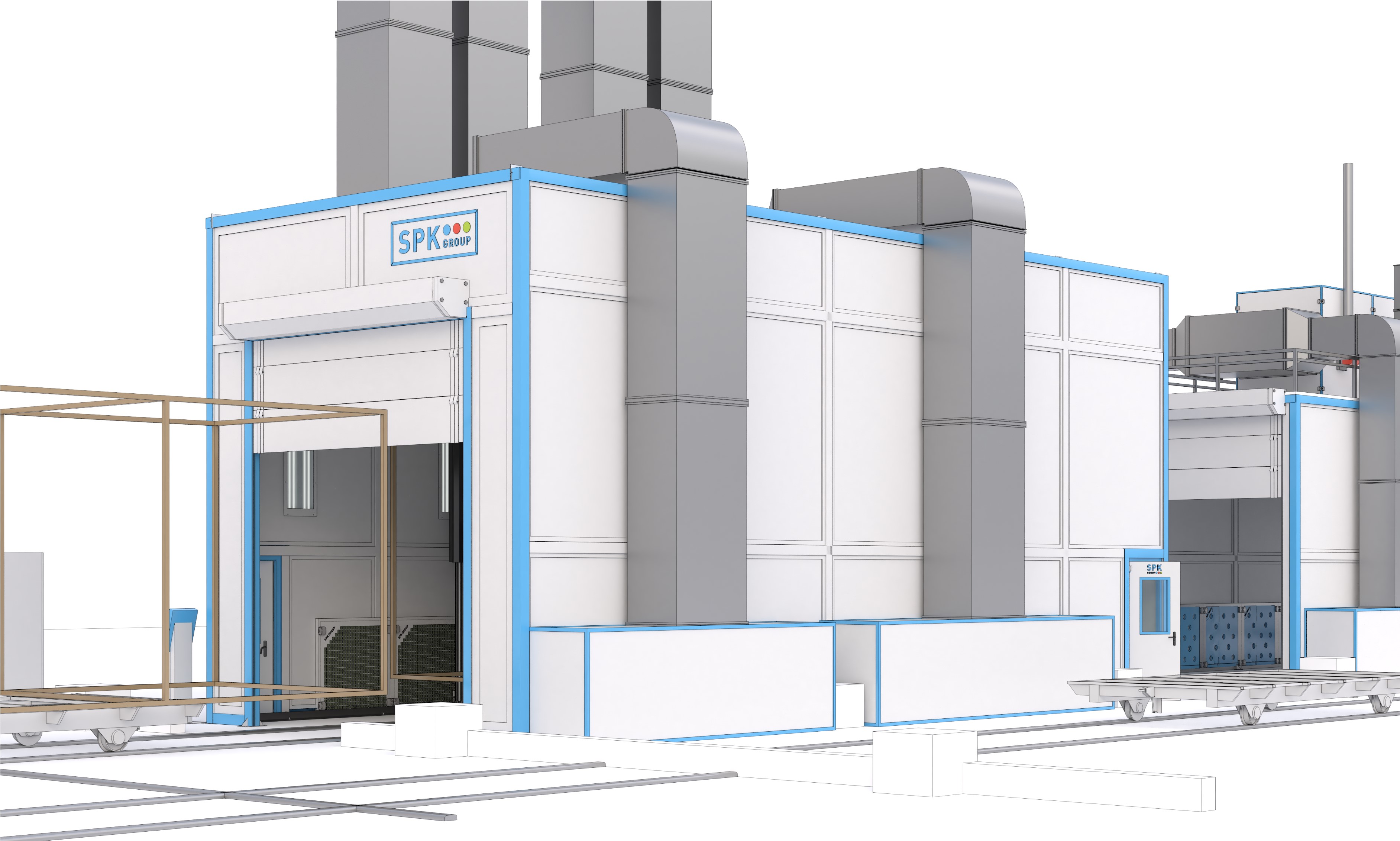

Окрасочно-сушильный комплекс SPK-SB-13.5.5

Многофункциональная малярная камера для предварительной подготовки, нанесения лакокрасочных материалов и последующей сушки изделий. В камере реализована вертикальная схема движения воздуха (сверху вниз) и сухой метод улавливания окрасочного тумана, не требующий установки дополнительных гидрофильтров или очистных сооружений. Расчетная система нагрева обеспечивает подъем температуры приточного воздуха от -14 °C до +18 °C.

Базовая комплектация и оснащение:

• Корпус и проемы: Защищенная несущая рама из углеродистой стали, обшивка из сэндвич-панелей, две сервисные двери с технологическими остекленными окнами и двое автоматических ворот (3700 × 4500 мм). Решетчатый настил вытяжных каналов.

• Внутрицеховой транспорт: Механизированный рельсовый путь («круглый рельс») с 3 подкатными тележками грузоподъемностью по 3 тонны каждая (оснащены ручным механизмом поворота колес).

• Вентиляция и термическая подготовка (включает 2 агрегатные станции SPK-VU-24):

  • Подающие и вытяжные вентиляционные секции (суммарный расход воздуха — 24 000 м³/ч, взрывобезопасное исполнение, искрозащищенное колесо).

  • Нержавеющий газовый теплообменник, воздуховодная сеть и запорно-регулирующая арматура (включая заслонки подмеса воздуха из помещения).

• Подготовка воздуха и очистка:

  • Потолочные (пленумные) и напольные вытяжные фильтрационные элементы.

  • Модуль угольной адсорбции паров растворителей и ЛВЖ.

  • Пневматический блок подвода сжатого воздуха с интегрированными модулями осушения и тонкой фильтрации.

• Инженерные системы и автоматизация:

  • Взрывозащищенная LED-система освещения.

  • Автоматический газоанализатор концентрации паров ЛВЖ.

  • Автономная установка порошкового пожаротушения (АУПТ с прилагаемым рабочим проектом).

  • Шкаф автоматики с сенсорной панелью и набором контрольно-измерительных датчиков.

• Сопроводительная документация: Полный набор монтажных комплектующих, принципиальные схемы (электрика и пневматика), план точек ввода энергоносителей, паспорт изделия, руководство по эксплуатации и разрешительные сертификаты.
