Линия подготовки и покраски рам полуприцепов SPK, г. Елабуга

ОПИСАНИЕ ПРОЕКТА

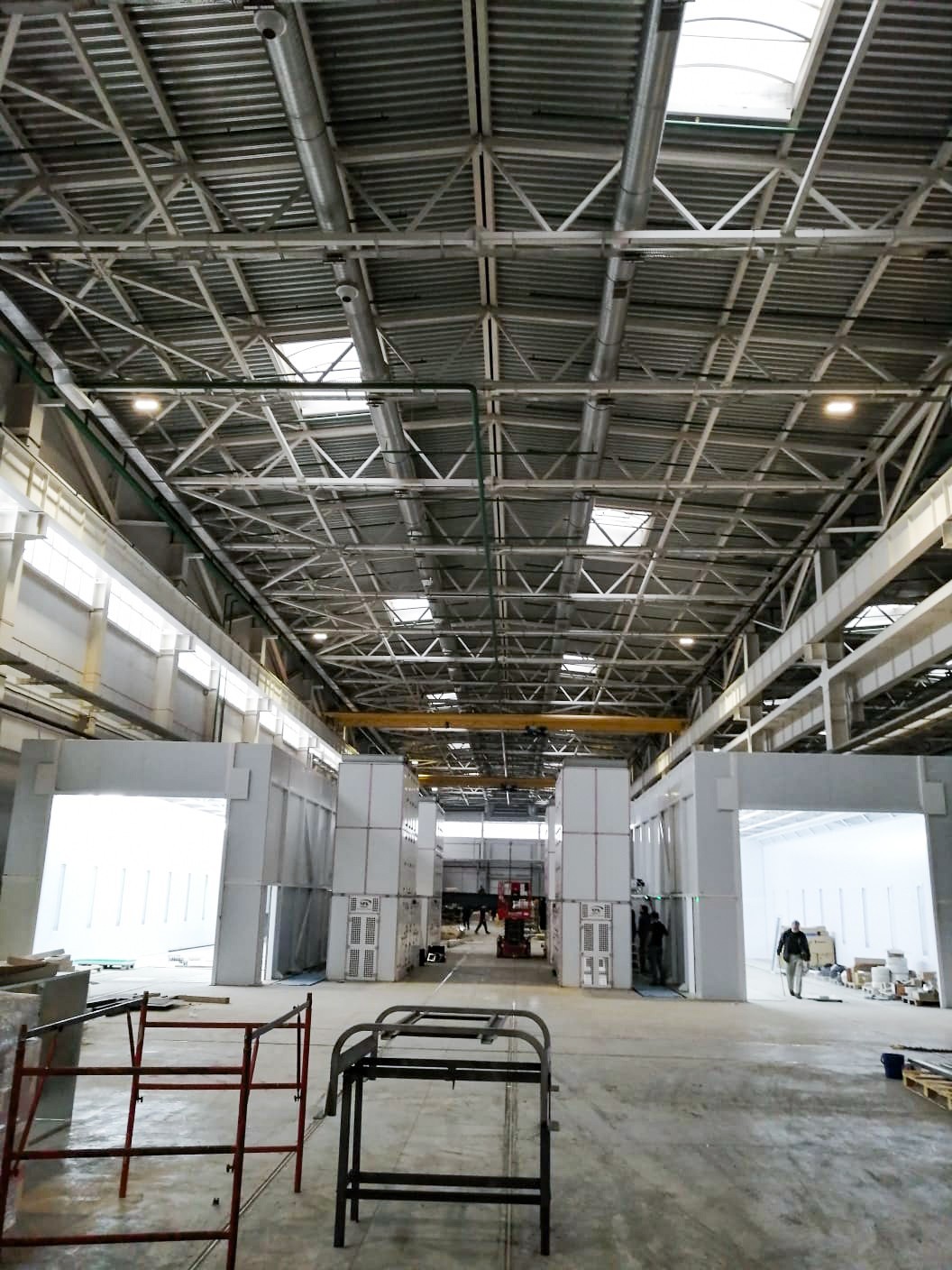

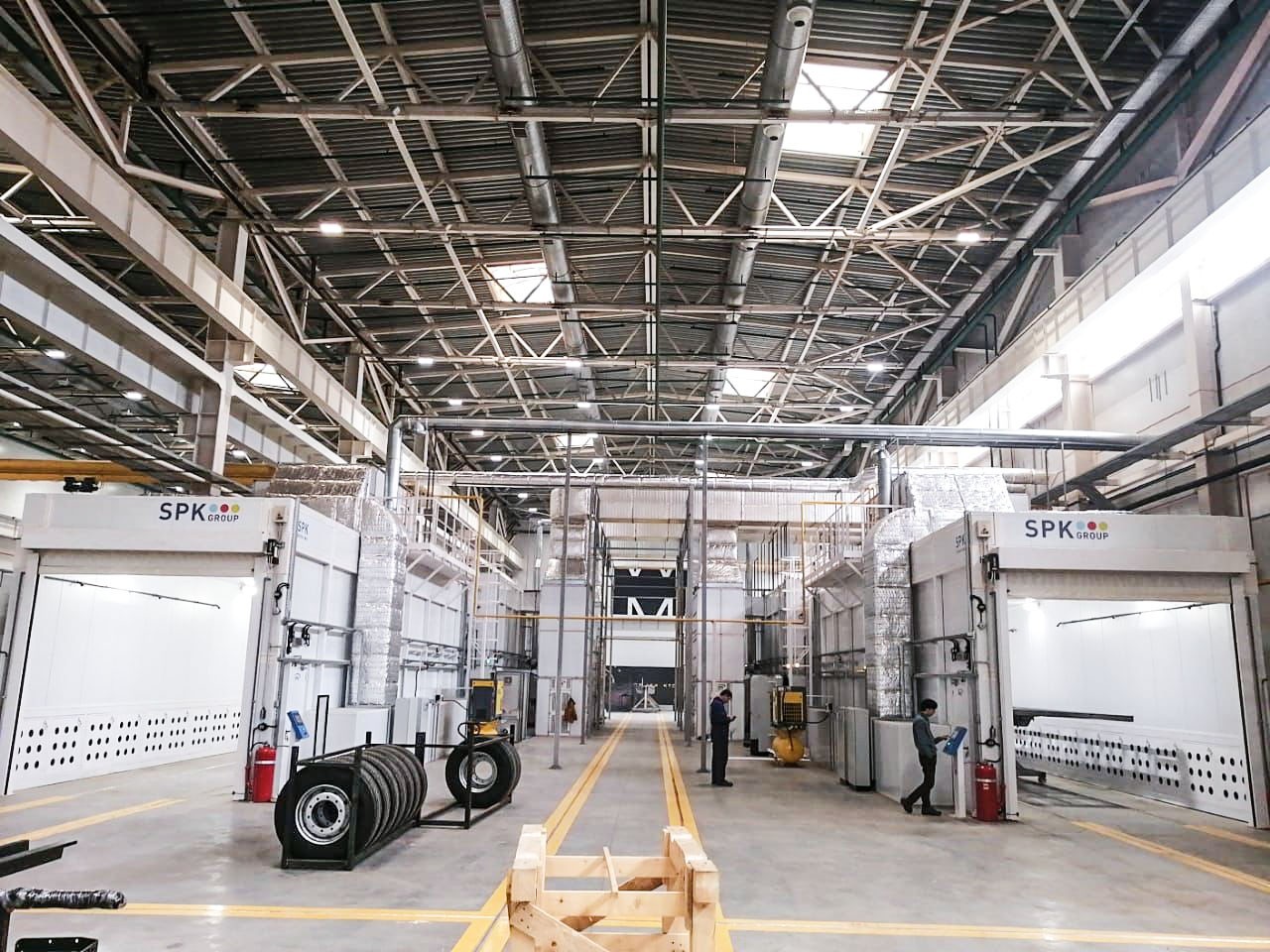

Линия подготовки и покраски рам полуприцепов SPK, г. Елабуга

На линии в г. Елабуга производится окрашивание рам полуприцепов. Работы выполняются современными окрашивающими полимерными красками с применением новейшего оборудования и технологий окрашивания.

Дробеструйная камера SPK-SBB-18.6.5

конструкция	металлокаркас, защитное резиновое покрытие изнутри
рабочих мест	2
оборудование рабочего места	дробеструйный пистолет; защитная одежда; индивидуальная система дыхания
ворота	4000×4000 мм, ПВХ
сервисные двери	800×2000 мм, 2 шт.
система освещения	светильники светодиодные с прочным стеклом
рекуперация дроби	система SPK-SRD-20.2: ленточный ковшовый элеватор длиной 4710 мм SPK-BBE-100.05; сепаратор дроби; сепаратор абразива; силос 2000 литров; автоматический затвор, 2 шт.
вентиляционный агрегат	SPK-VFU-250.03 мощностью 25 000 м³/час

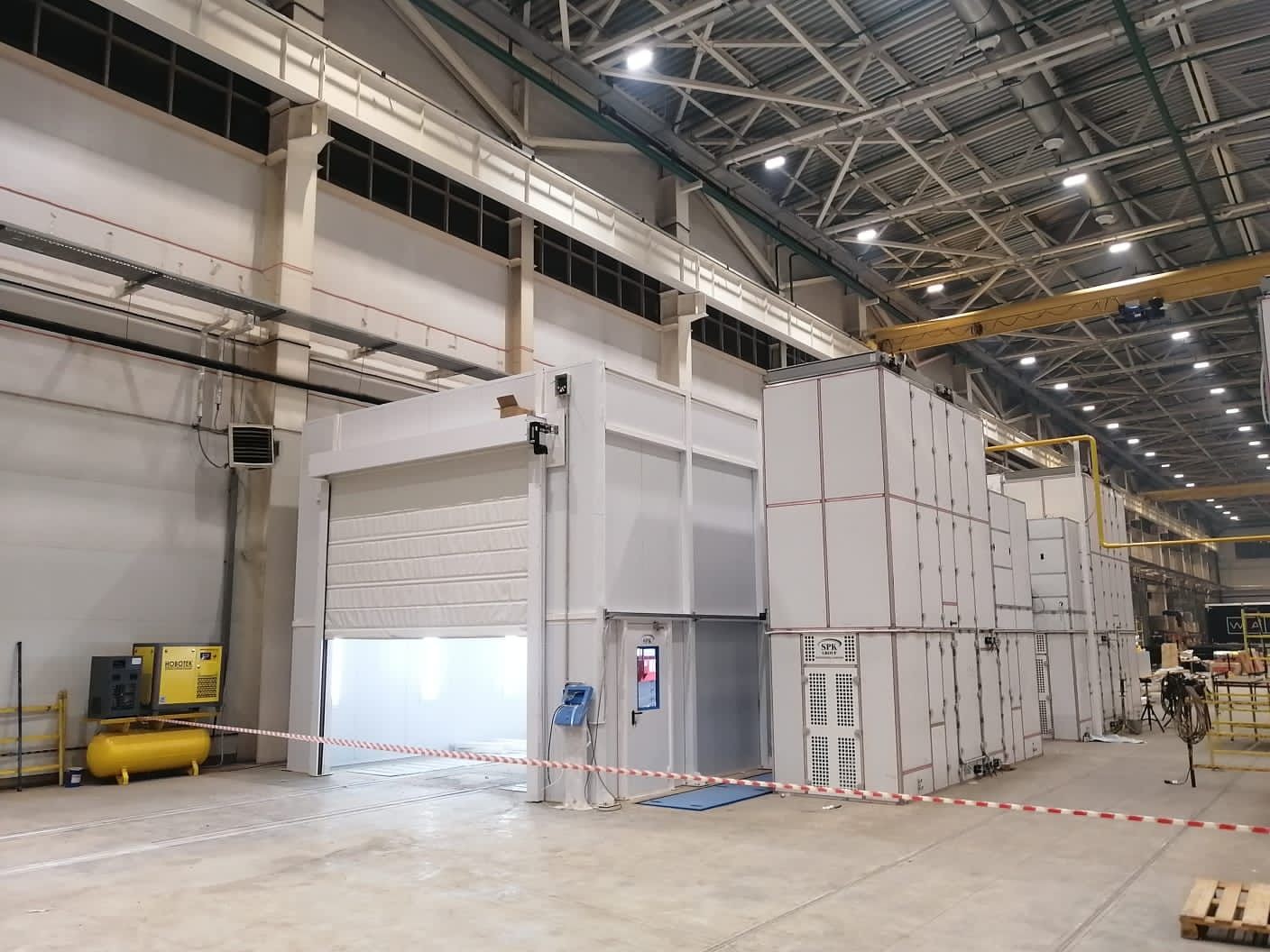

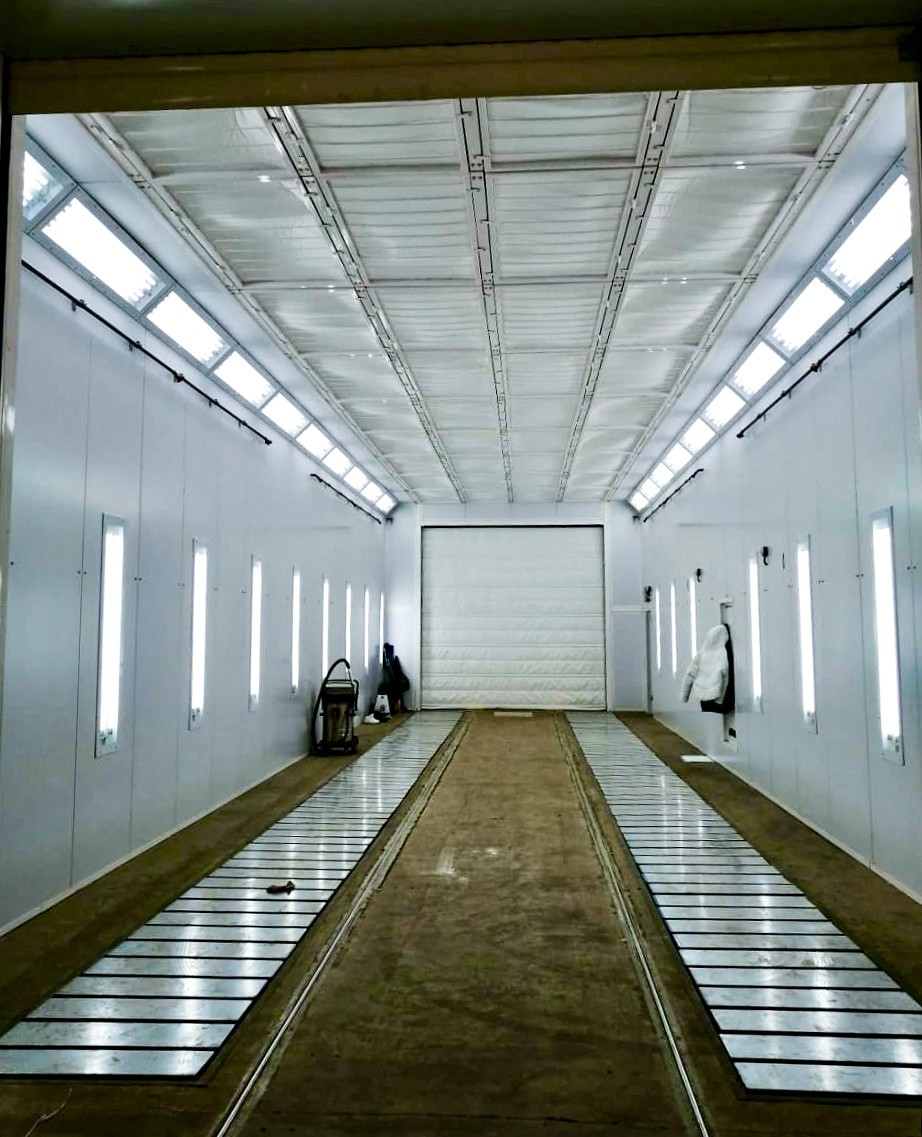

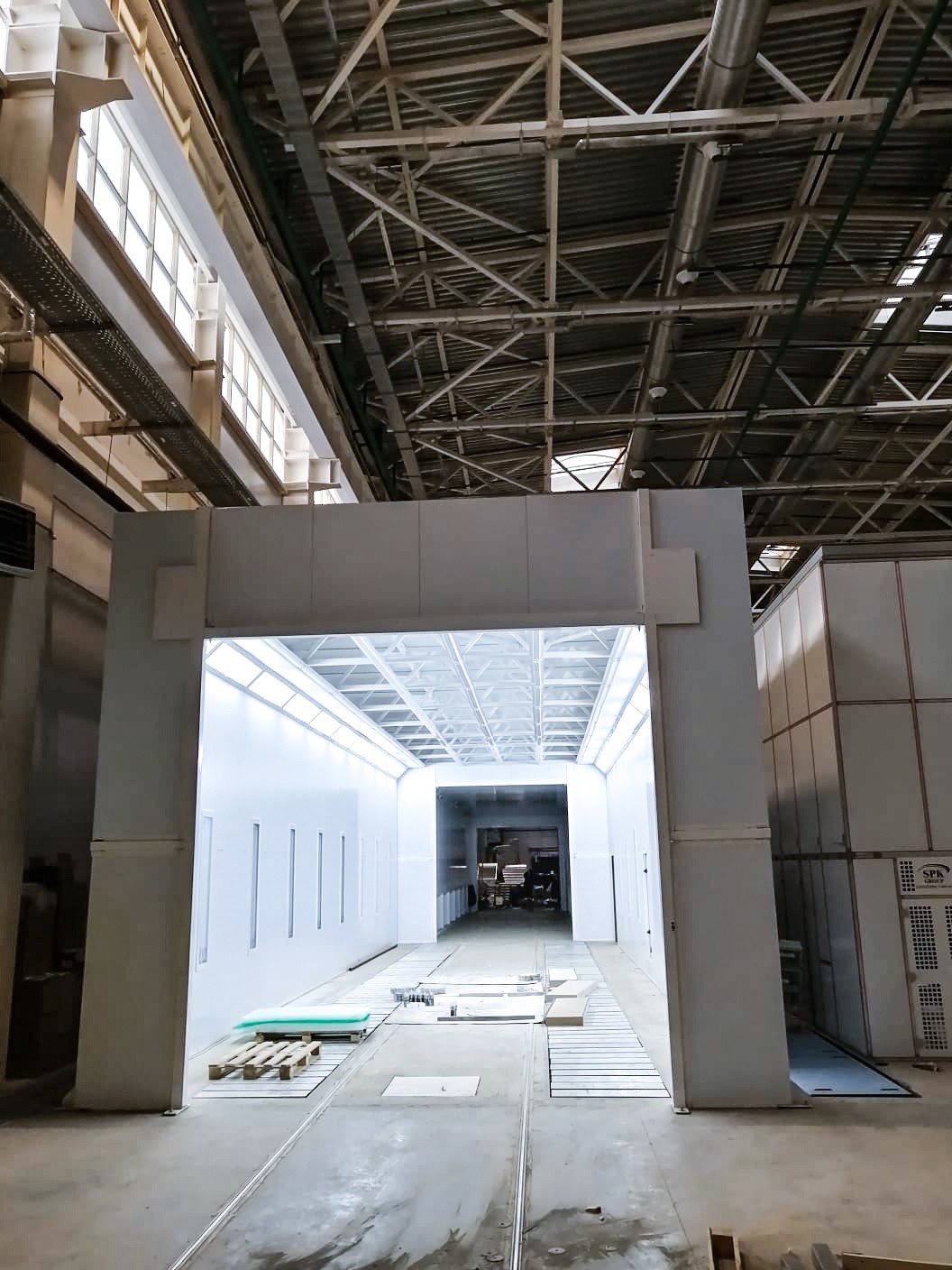

Камера окрашивания и сушки SPK-18.6.5

количество камер в линии	2
конструкция	металлокаркас, 50 мм сэндвич-панели
ворота	роллетные; 4000×4000 мм, основные; 3500×3500 мм
сервисные двери	800×2000 мм, 2 шт.
вентиляционный агрегат	35 000 м³/час, изготовлен для использования на лакокрасочных производствах
пластинчатый рекуператор	2 шт.
газовый теплообменник	2 шт
система пожаротушения	автоматическая, порошковая
система управления	логический контроллер, сенсорная панель

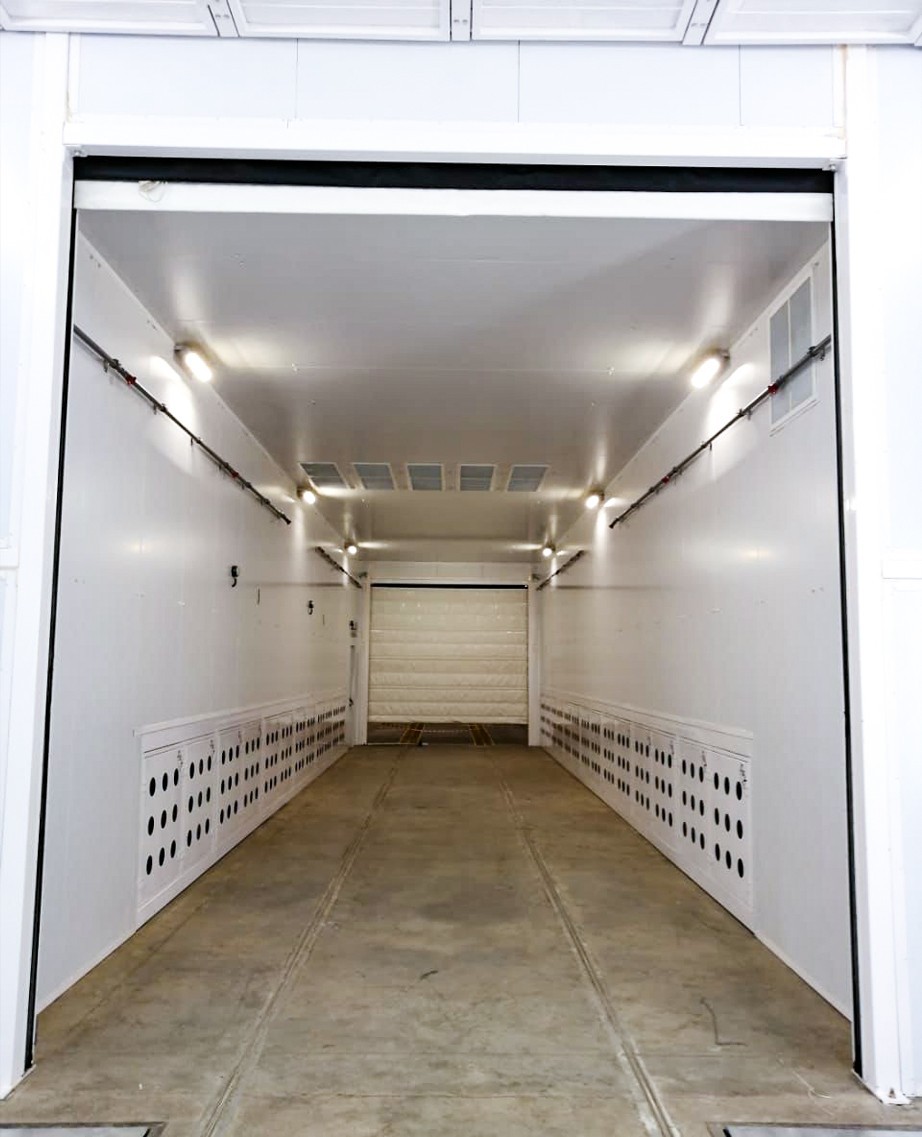

Камера сушки SPK-18.4.4

количество камер в линии	2
конструкция	металлокаркас, 80 мм сэндвич-панели
ворота	роллетные; 3500×3500 мм
сервисные двери	800×2000 мм, 1 шт..
вентиляционный агрегат	41000 м³/час, изготовлен для использования на лакокрасочных производствах
газовый теплообменник из нержавеющей стали	1 шт.
обновление воздуха	есть, установлен вытяжной вентилятор
система пожаротушения	автоматическая, порошковая
система управления	логический контроллер, сенсорная панель

Вызовы проекта

Необходимость спроектировать и реализовывать проект с сохранением существующей кран-балки.
Высота камеры и воздуховоды выполнены в соответствии с этим требованием.
Камеры грунтовки и окраски изготовлены под дальнейшую роботизацию и выдерживают все расчетные статические и динамические нагрузки от роботов, способных дотянуться даже до внутренних поверхностей рамы.
Система перемещения изделий на базе круглого рельса позволила минимизировать средства механизации, но создала очень высокие требования к заливке фундамента и прецизионной точности укладки рельса.

Параметры изделия
Габариты — 14×2,5×0,7 м, вес — до 3 тонн.
