Автоматическая линия окраски и сушки отливок SPK

Автоматизированный комплекс проходного типа предназначен для нанесения вододисперсионных (включая «Уникор-К») и органорастворимых ЛКМ на литые заготовки из серого и высокопрочного чугуна (СЧ20, ВЧ50). Линия спроектирована для серийной обработки картеров редукторов, балок мостов грузовых автомобилей, тормозных барабанов, ступиц и узлов спецтехники с габаритами до 1900×600×500 мм и весом детали до 250 кг.

Комплекс объединяет обдув от пыли, роботизированную окраску с ручным резервным постом, межоперационную выдержку, высокотемпературную сушку (+90 °C) и конвективное охлаждение в единый непрерывный цикл.

Технические параметры и производительность

• Производительность линии: 390 м² / 122 траверсы за 7-часовую рабочую смену.

• Годовая программа по ТЗ: до 250 000 м² (при 3-сменном графике работы и 227 рабочих днях в году).

• Скорость конвейера: номинальная — 1,4 м/мин (регулируемый диапазон: 0,5–3,0 м/мин).

• Грузоподъемность траверсы: 350 кг (длина траверсы — 2100 мм, рассчитана на один мост а/м «Урал» или комплект малогабаритных деталей).

• Длительность цикла: полный цикл прохождения конвейера — 73 мин; технологический цикл детали от навески до снятия — 55 мин.

Этапы технологического процесса

1. Навеска изделий. Установка деталей на траверсы подвесного цепного конвейера SPK-CS-125 оператором (опционально предусмотрены гидравлические подъемники).

2. Очистка заготовок. Тоннель обдува (7300×1500×2700 мм) с двумя независимыми контурами производительностью по 6 000 м³/ч каждый и решетками для сбора пыли.

3. Окрасочная камера SPK-SB-5.3.3 (двухсекционная, проходная):

   • Секция роботизированного нанесения: два 6-осевых промышленных манипулятора Fanuc LR Mate 200 iD 7L (досягаемость 911 мм, погрешность позиционирования не более 0,001 мм). Время нахождения детали — 2,5 мин.

   • Секция ручной докраски: 1 пост для прокраски труднодоступных зон или работы в резервном режиме без остановки линии (1,5 мин).

   • Вентиляция: взрывозащищенный агрегат SPK-VU-12 (12 000 м³/ч, кратность воздухообмена 296 крат/час) с направлением потока сверху вниз и трехступенчатой очисткой воздуха (G2, G3, M5).

   • Энергосбережение: пластинчатый рекуператор тепла (подогрев уличного притока с -32 °C до -6 °C) и газовый теплообменник на 95 кВт.

4. Тоннель растекания и выдержки ЛКМ. Закрытый тоннель длиной 9,9 м с циркуляционными вентиляторами (2 шт. по 3000 м³/ч). Время выдержки покрытия перед нагревом — 14 мин с подъемом конвейера на второй ярус.

5. Камера сушки SPK-CB-12.4.3 (второй уровень):

   • Конвективная сушка при температуре +90 °C в течение 17 минут.

   • Комплекс из двух циркуляционных агрегатов SPK-VU-18 (по 18 000 м³/ч каждый, воздухообмен снизу вверх) и двух газовых теплообменников по 130 кВт.

   • Воздушные завесы (2 шт. по 6 000 м³/ч) на проемах для отсечения теплопотерь.

6. Тоннель охлаждения. Проходная секция длиной 9 м с принудительным обдувом и воздушными завесами, снижающая температуру отливок до 30–40 °C (опционально комплектуется ККБ мощностью до 50 кВт).

7. Снятие и возврат траверс. Выгрузка готовых деталей оператором и автоматический возврат свободных траверс в начало линии по второму ярусу.

Инженерные преимущества комплекса

• Бесперебойная подача ЛКМ: тандемная система перекачки из бочек по 200 л с пневматическими мешалками, датчиками уровня и насосами высокого давления Graco/Binks/Iwata в изолированном взрывозащищенном боксе.

• Двойной контур безопасности и надежности: наличие дублирующего ручного поста исключает остановку цеха при переналадке или техническом обслуживании роботов.

• Централизованное управление: АСУ ТП на базе программируемого логического контроллера (ПЛК) с цветной сенсорной панелью HMI (от 10 дюймов) на русском языке. Система ведет постоянный мониторинг расхода ЛКМ, температуры зон, скорости цепи и архив аварийных сообщений.

Объем поставки и инжиниринговых работ

• Разработка рабочей конструкторской документации и привязка к производственному помещению заказчика.

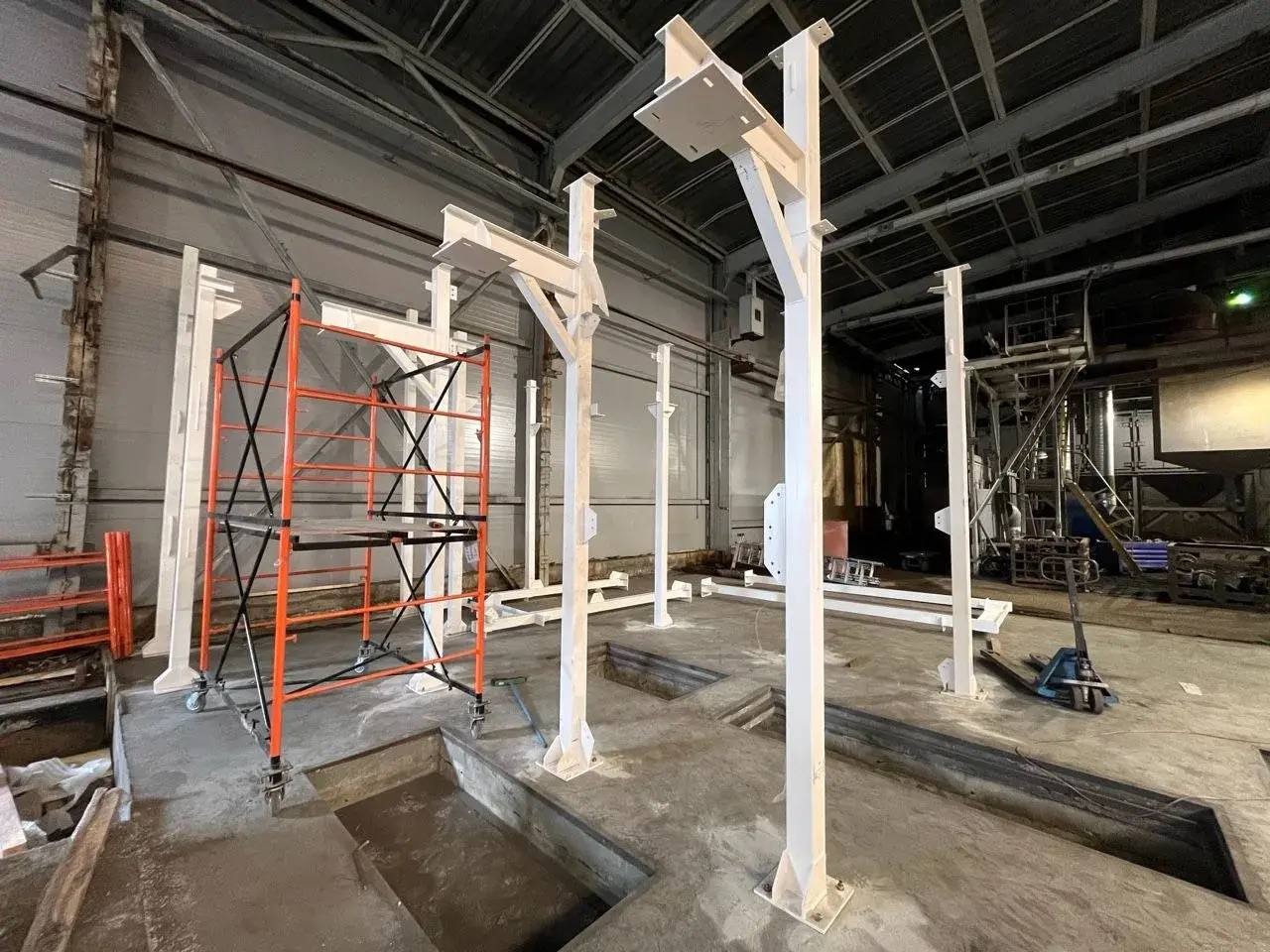

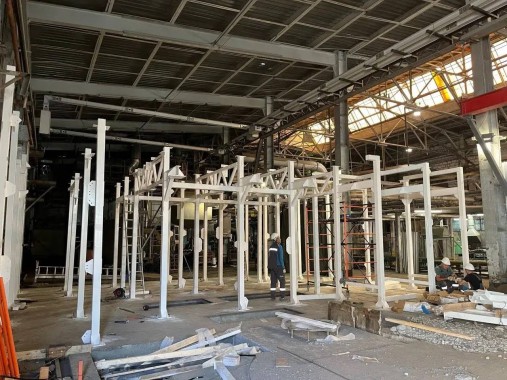

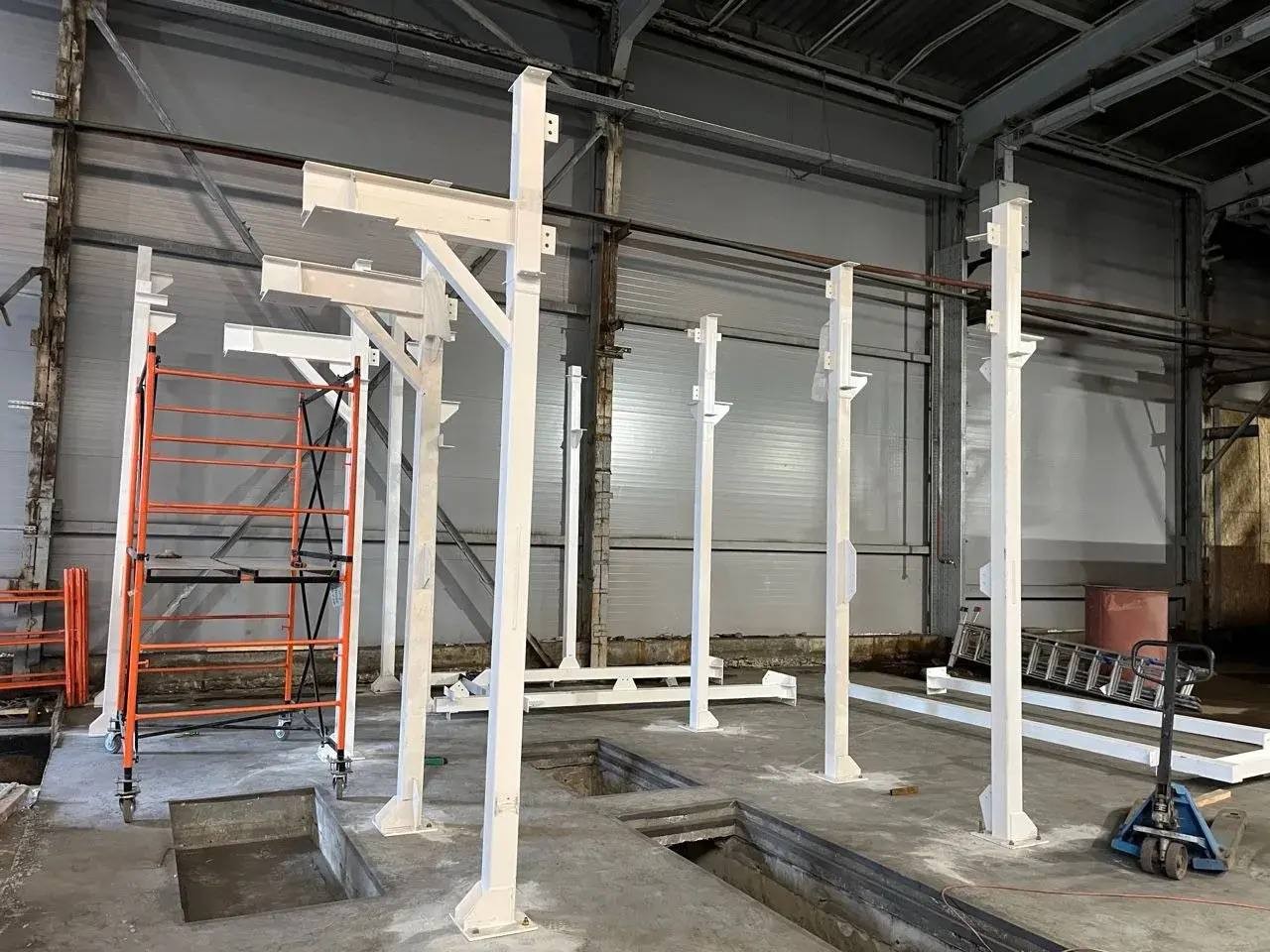

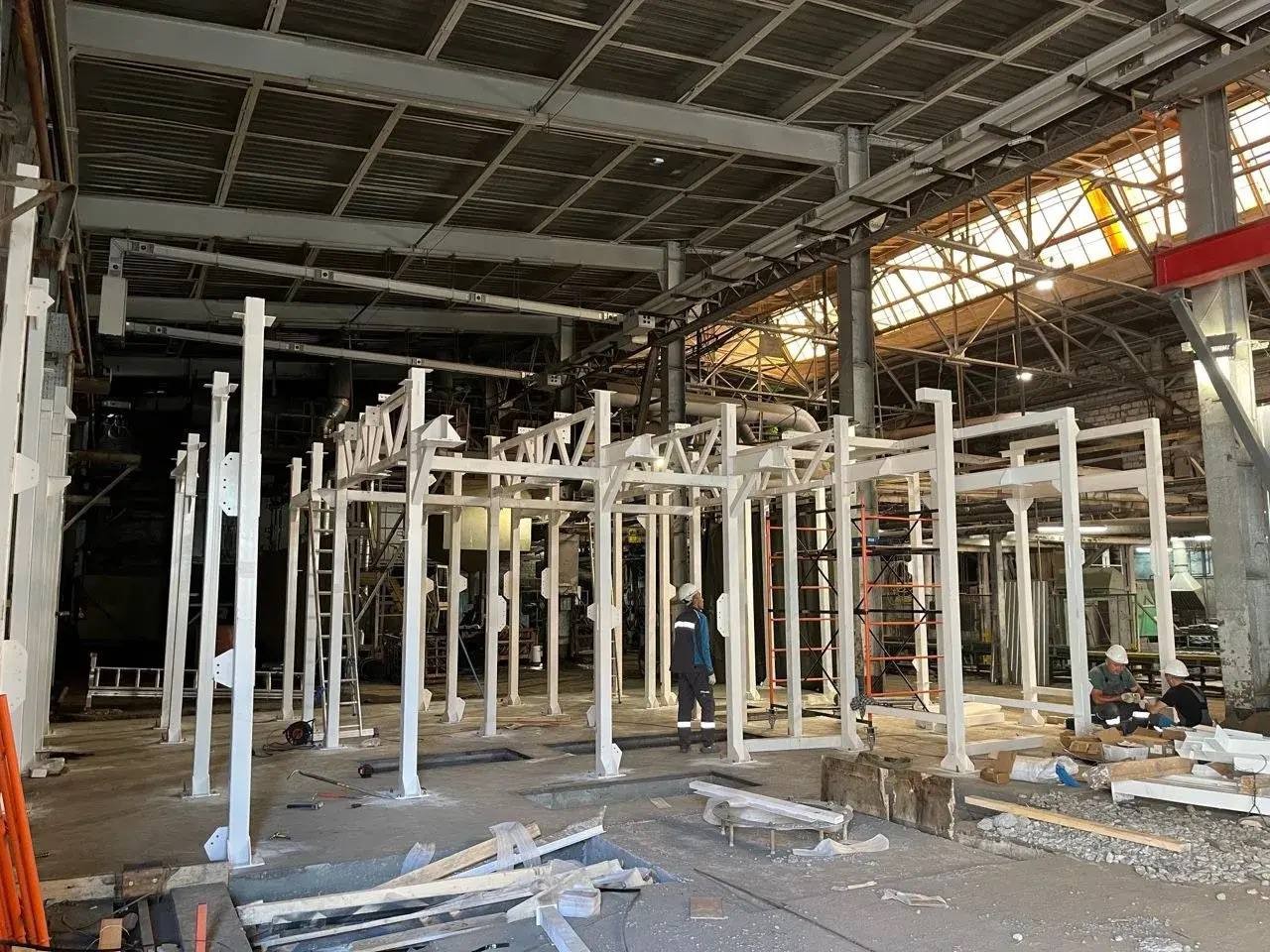

• Производство, поставка оборудования и монтаж металлоконструкций.

• Программирование траекторий роботов под 7 согласованных типов заготовок.

• Пусконаладка и приемо-сдаточные испытания с покраской партии деталей в течение рабочей смены.

• Обучение персонала и 5 дней гарантийного технического сопровождения на объекте.
