Комплекс окраски в составе окрасочно-сушильной камеры SPK-18.6.6 и дробеструйной камеры SPK-18.6.6, г. Миасс

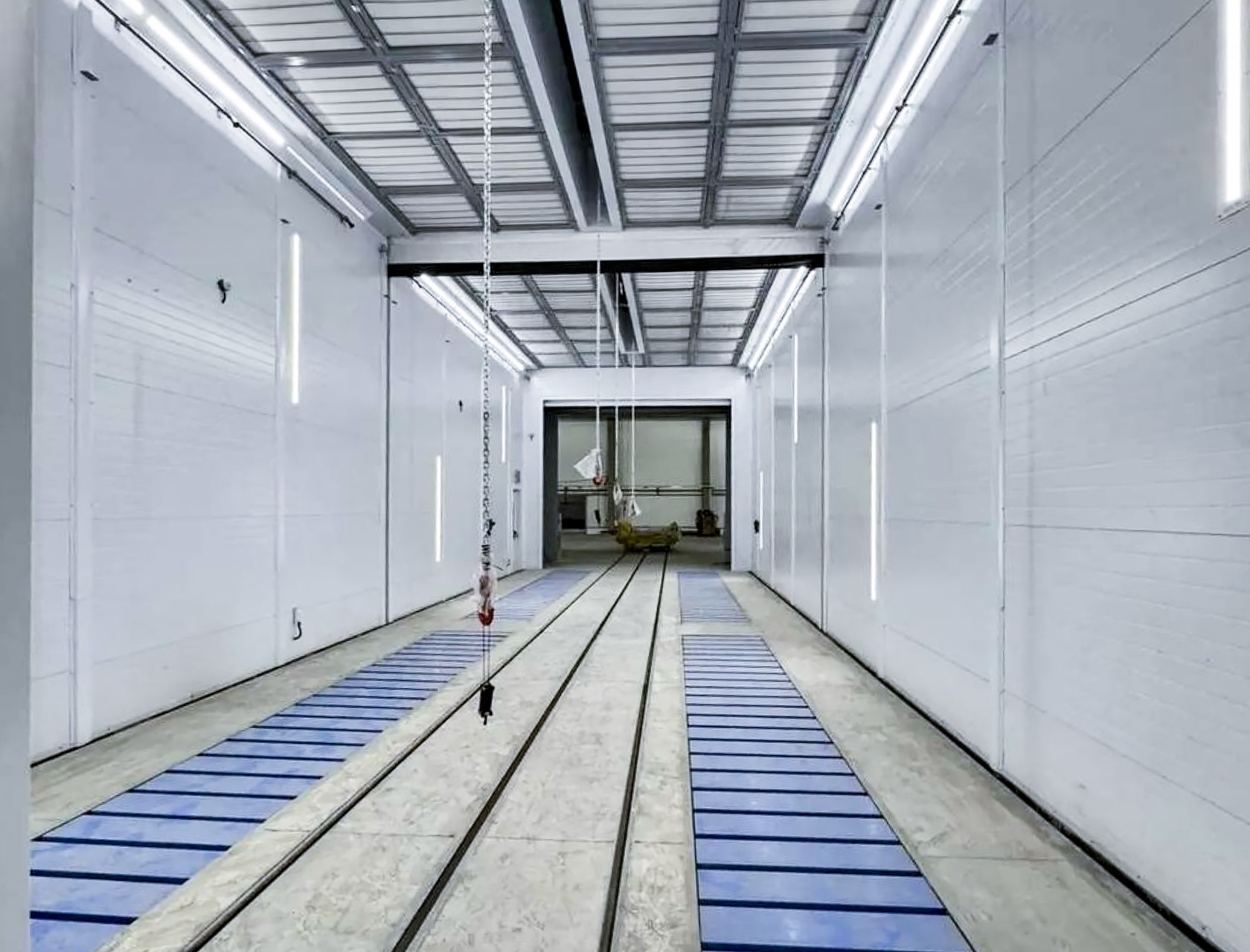

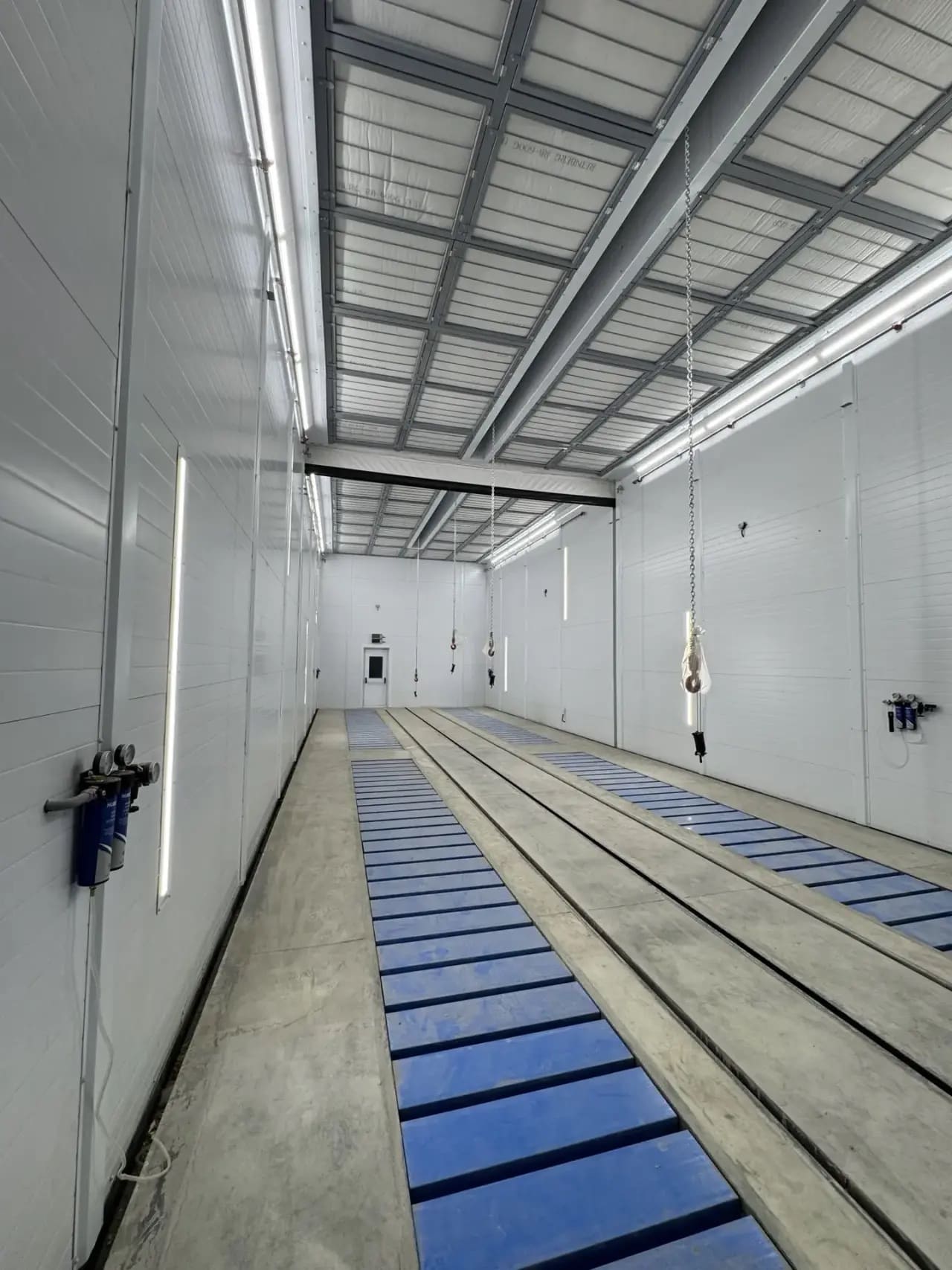

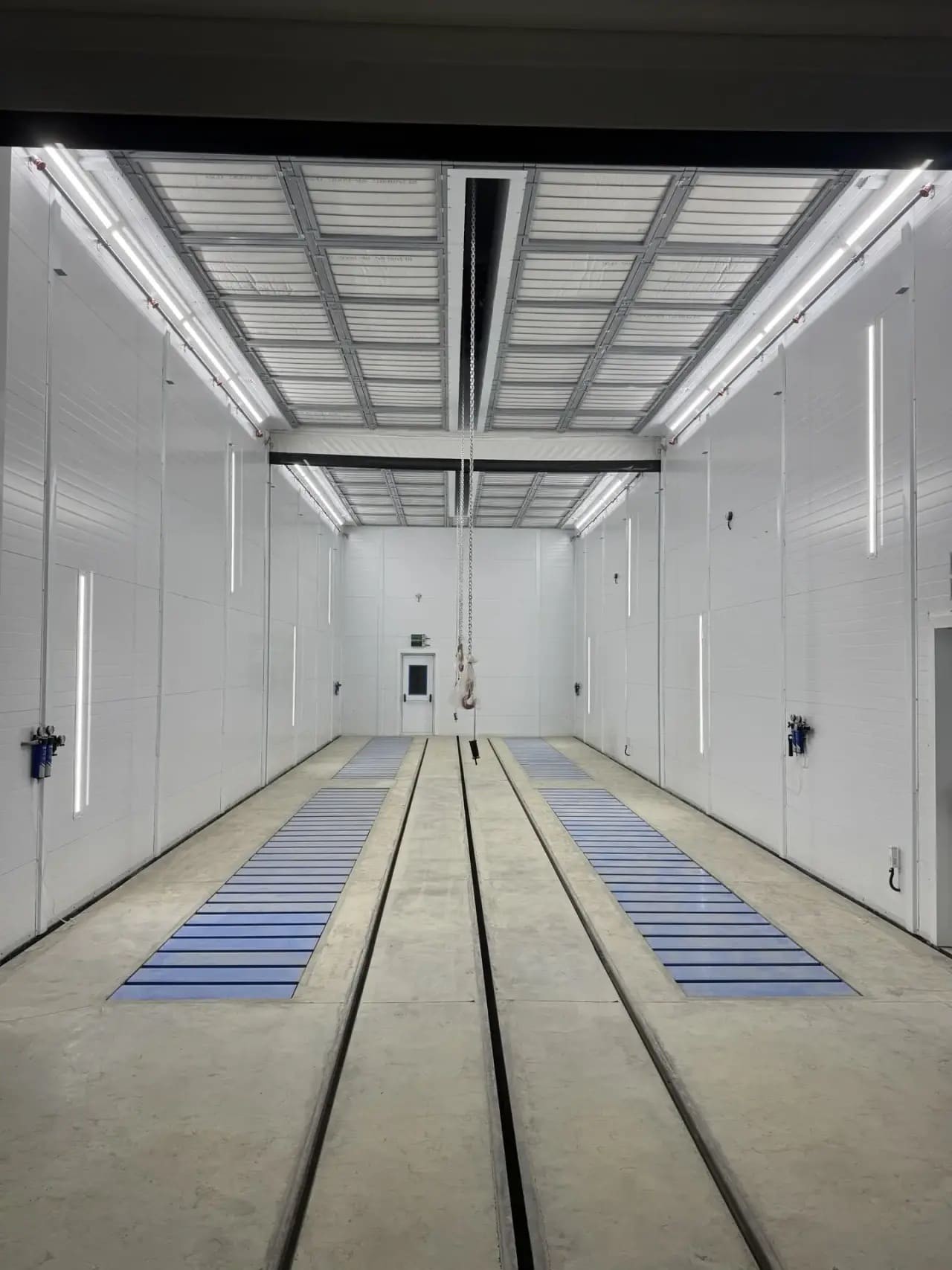

Двухсекционная окрасочно-сушильная камера SPK-SCB-18.6.6

Промышленный комплекс тупикового исполнения разработан производителем SPK GROUP для полного цикла ручного нанесения лакокрасочных материалов и последующей конвекционной сушки крупногабаритных изделий. Конструкция камеры предусматривает разделение на две изолированные зоны, способные функционировать как автономно, так и в формате единого рабочего пространства.

Конструктивные параметры и габариты

• Внешние размеры (Д×Ш×В): 18 000 × 6 000 × 5 380 мм.

• Зонирование: Две независимые рабочие секции длиной 8,9 м и 9,1 м.

• Несущий корпус: Прочный металлический каркас, обшитый базальтовыми сэндвич-панелями толщиной 50 мм и 80 мм с повышенной теплоизоляцией.

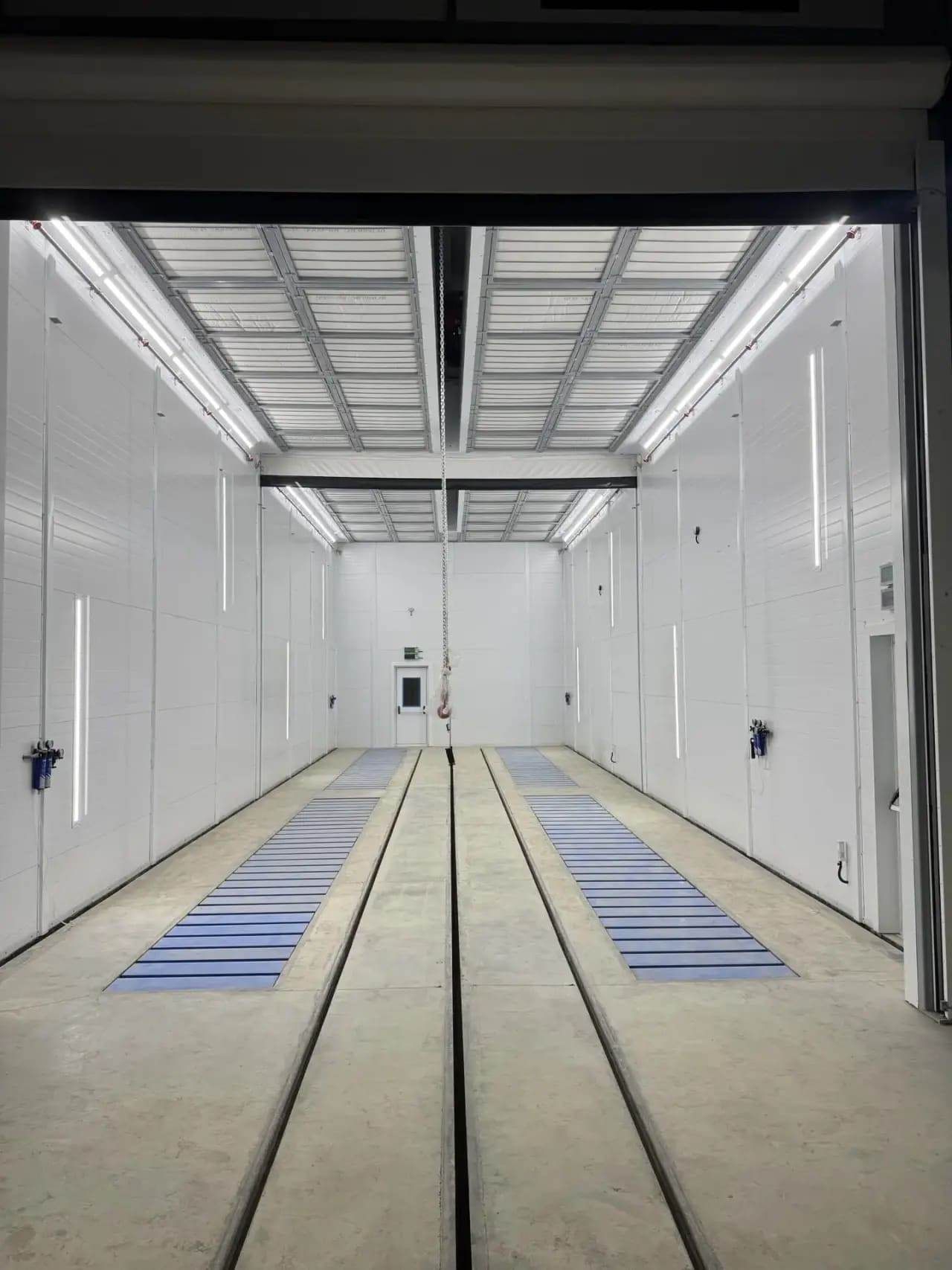

• Воротные группы и входные проемы: 1 внешние и 1 межсекционные автоматические рулонные ворота из ПВХ, а также 2 сервисные двери для персонала с системой аварийного открытия «Антипаника».

• Температурный диапазон: Режим окрашивания — до +35 °С; режим сушки — до +60 °С.

Инженерное и технологическое оснащение

1. Вентиляция и микроклимат

• Агрегатная часть: 2 вентустановки SPK-VU-41 суммарной производительностью 82 000 м³/ч.

• Направление потока: Диагональное воздухораспределение (сверху-вниз).

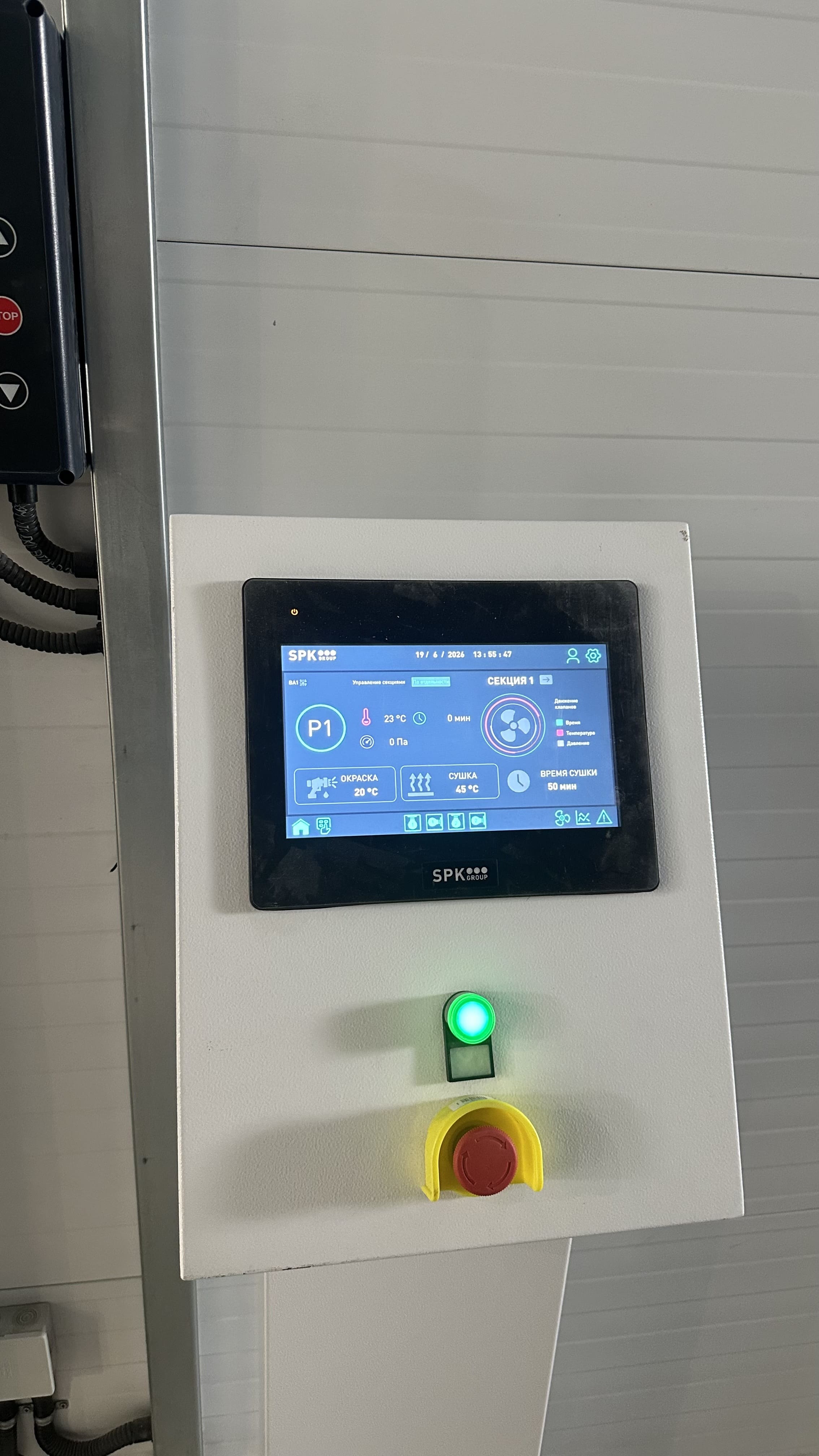

• Управление: Автоматизированное регулирование потоков на базе частотных преобразователей.

2. Термогазовое оборудование

• Нагрев: Газовые теплообменные блоки (2 × 387 кВт) на базе горелок Riello.

• Энергосбережение: Пластинчатые рекуператоры (2 × 408 кВт).

• Вид топлива: Природный газ.

3. Система фильтрации

• Многоступенчатая очистка воздуха: Карманные элементы класса G4, потолочные тонкие фильтры M5, а также кассетные и лабиринтные краскоостанавливающие фильтры класса G2–G3.

4. Освобождение и безопасность

• Освещение: Взрывозащищенные светодиодные светильники (24 шт.), обеспечивающие освещенность рабочей зоны не менее 750 лк.

• Вспомогательная механизация: 4 грузоподъемные тали (по 2 тонны каждая).

• Пневматика и безопасность: 4 блока подготовки сжатого воздуха HUBERT, автоматическая система пожаротушения «Болид».

• Энергопотребление: Суммарная электрическая мощность комплекса — до 156 кВт.

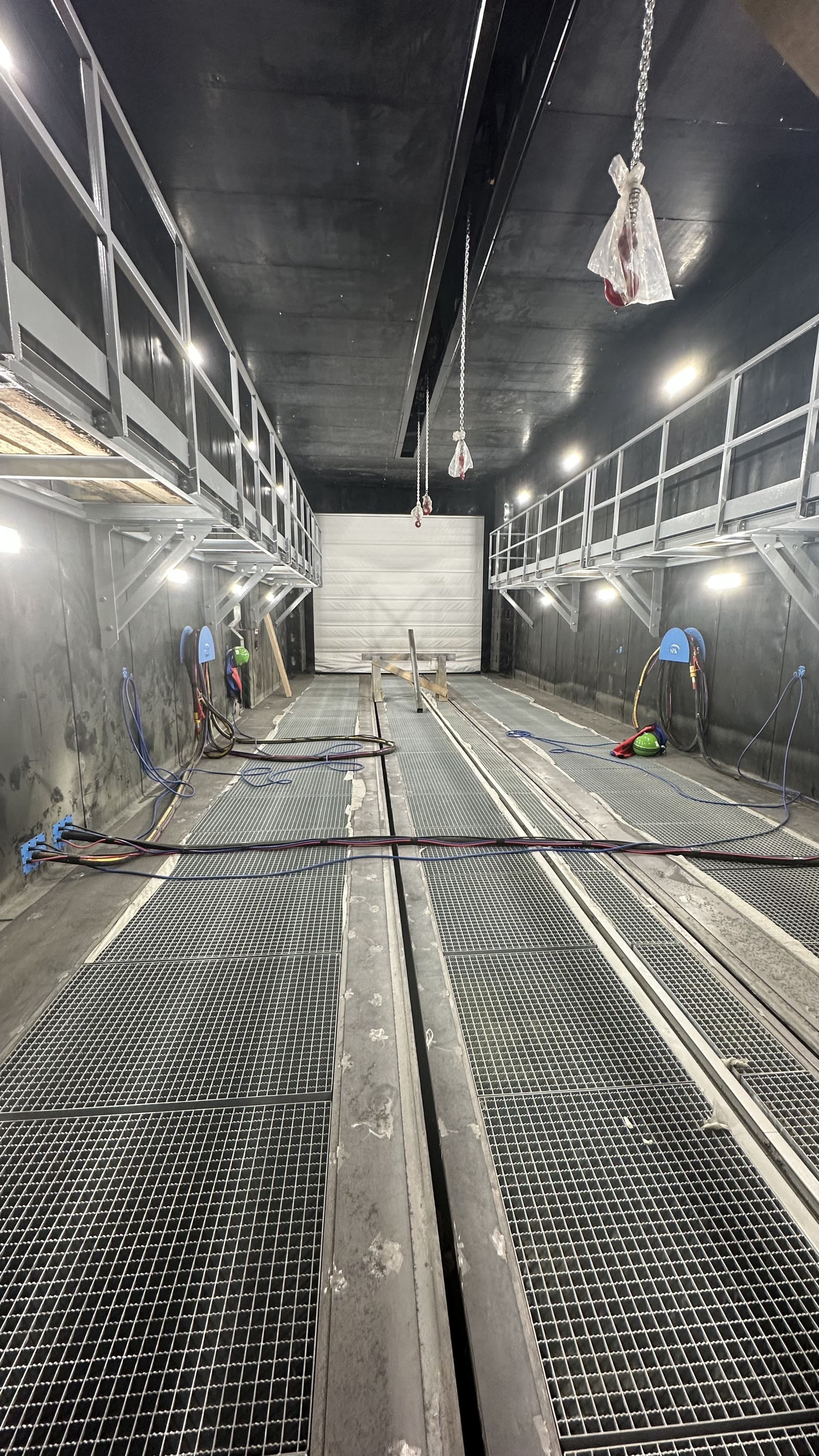

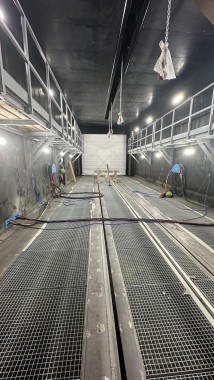

Камера абразивоструйной очистки SPK-18.6.6

Специализированная промышленная камера от SPK GROUP предназначена для подготовки поверхностей деталей из черных металлов путем ручной струйной обработки стальной дробью (литой или колотой фракцией от 0,2 до 2,0 мм).

Габариты и защита конструкций

• Габаритные размеры (Д×Ш×В): 18 000 × 6 000 × 5 150 мм.

• Защита стен: Износостойкое резиновое покрытие толщиной от 3 мм и более.

• Напольные решетки: Прочный решетчатый пол, рассчитанный на точечную нагрузку до 450 кг на пятно 200×200 мм.

• Входные группы: Рулонные ПВХ-ворота размером 5 000 × 4 500 мм и 2 сервисные двери для операторов.

Технологические системы и рекуперация
