Окрасочно-сушильная камера SPK-SCB-31.8.8 для окраски вагонов высокоскоростных поездов

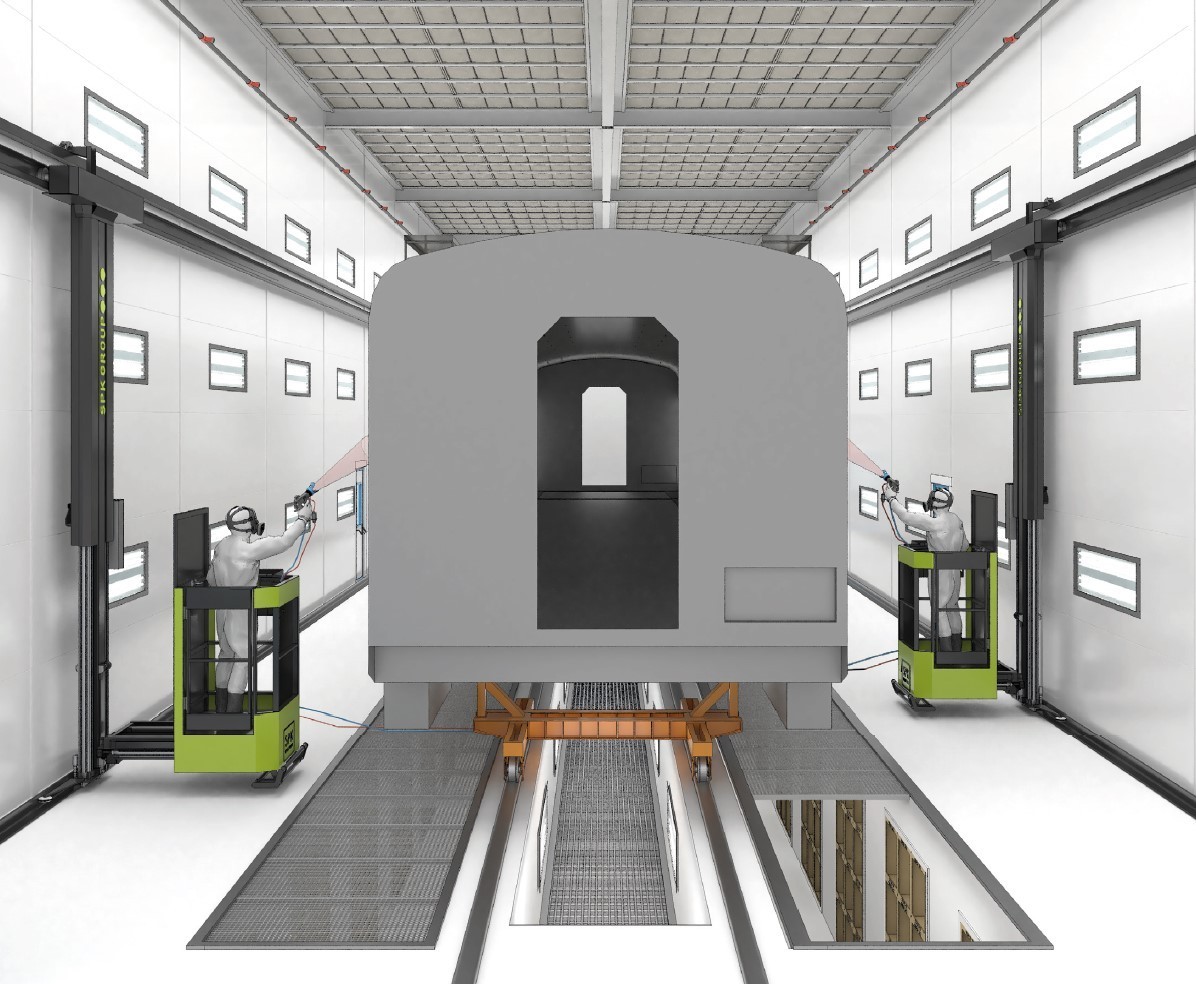

Окрасочно-сушильная тупиковая камера модели SPK-SCB-31.8.8 предназначена для выполнения разнообразных технологических операций, таких как изоляция, шлифовка покрытых изделий, обезжиривание, вакуумное удаление пыли, обдувка, нанесение лакокрасочных материалов с помощью пневматических или комбинированных технологий, а также конвективная сушка. Внутри камеры обеспечивается равномерный поток очищенного, подогретого воздуха, движущегося сверху вниз, что способствует равномерному нанесению и сушке покрытий. Для очистки воздуха используется сухая фильтрационная система, которая эффективно удаляет остатки краски и загрязнения, исключая необходимость дополнительных очистных сооружений.

Камера рассчитана на обработку изделий вагонов высокоскоростных поездов длиной до 26 700 мм, шириной до 3 480 мм и высотой до 5 400 мм при весе до 15 000 кг. Обрабатываемая поверхность составляет примерно 1000 м². Внутренние размеры составляют 30 800 мм в длину, 8 800 мм в ширину и 7 500 мм в высоту.

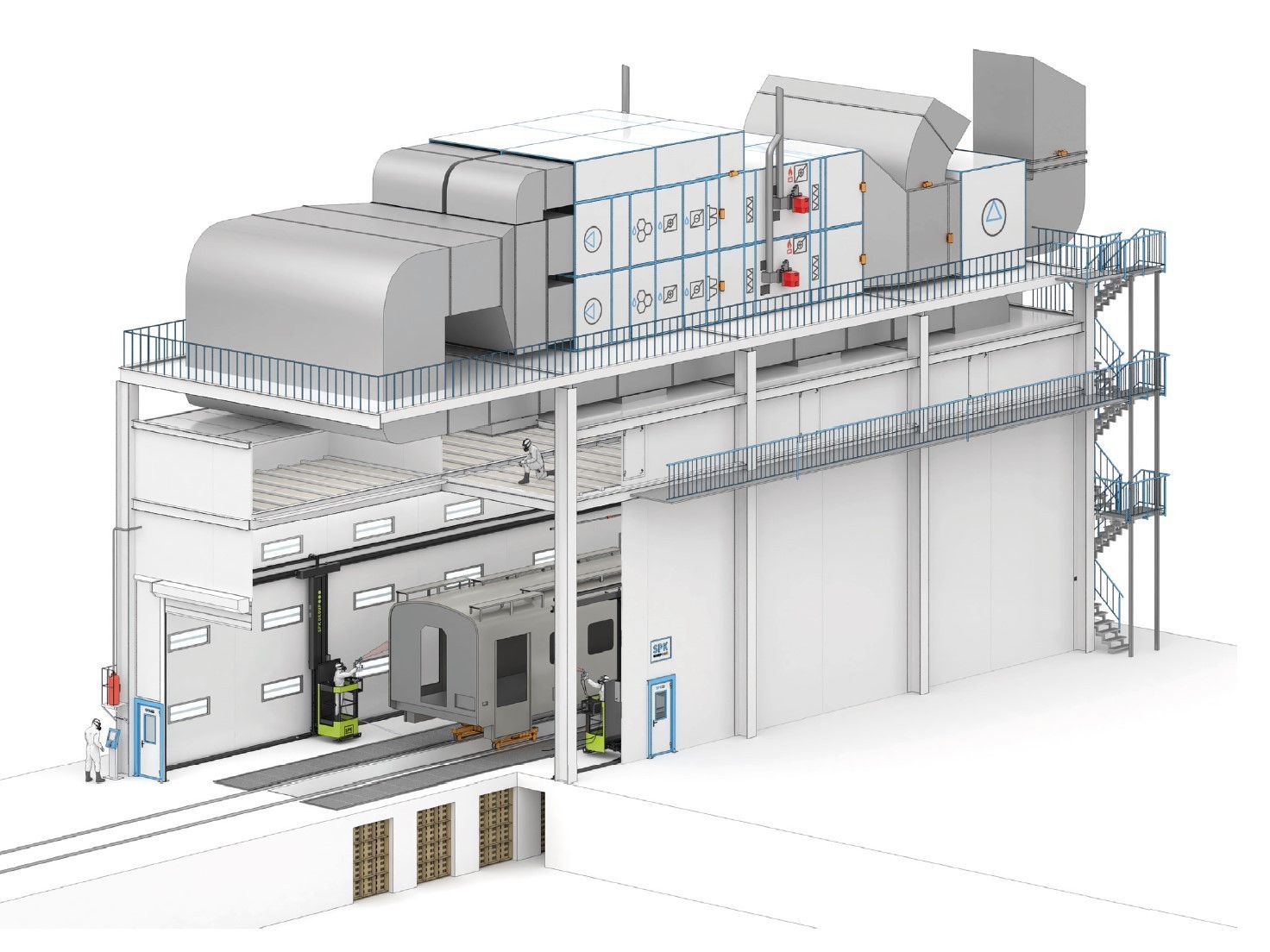

Конструкция выполнена на прочном каркасе с устойчивыми к внешним воздействиям стенами, выполненными из сэндвич-панелей толщиной 80 мм, обеспечивающих хорошую теплоизоляцию и защиту. Внутренние поверхности стен и потолка изготовлены из материалов, легко очищаемых от загрязнений, лакокрасочных и порошковых покрытий. В процессе эксплуатации допускается использование защитных пленок или моющихся покрытий для внутренней отделки.

Камера соответствует климатическим требованиям УХЛ4 и предназначена для установки в обогреваемых помещениях. Все электрические компоненты выполнены в взрывобезопасном исполнении: электродвигатели вентиляторов; светильники внутри камеры; сервоприводы шиберных заслонок; электродвигатели лифт-площадок; датчики, взаимодействующие с внутренней средой; вакуумные системы удаления пыли. Общее промышленное оснащение включает шкафы автоматики, оборудование для подготовки деионизированной или захоложенной воды, датчики без контакта с внутренней средой, газовые горелки, насосы и гидроэлементы систем увлажнения и охлаждения.

Для загрузки и выгрузки изделий используется тупиковый механизм с роллетным воротным проемом размером 5 000×6 000 мм. Ворота изготавливаются из материалов, стойких к воздействию органических растворителей и высоким температурам, имеют теплоизоляцию и требуют минимального обслуживания. Также предусмотрены две аварийные двери с сигнальными огнями для экстренных ситуаций или пожарной безопасности.

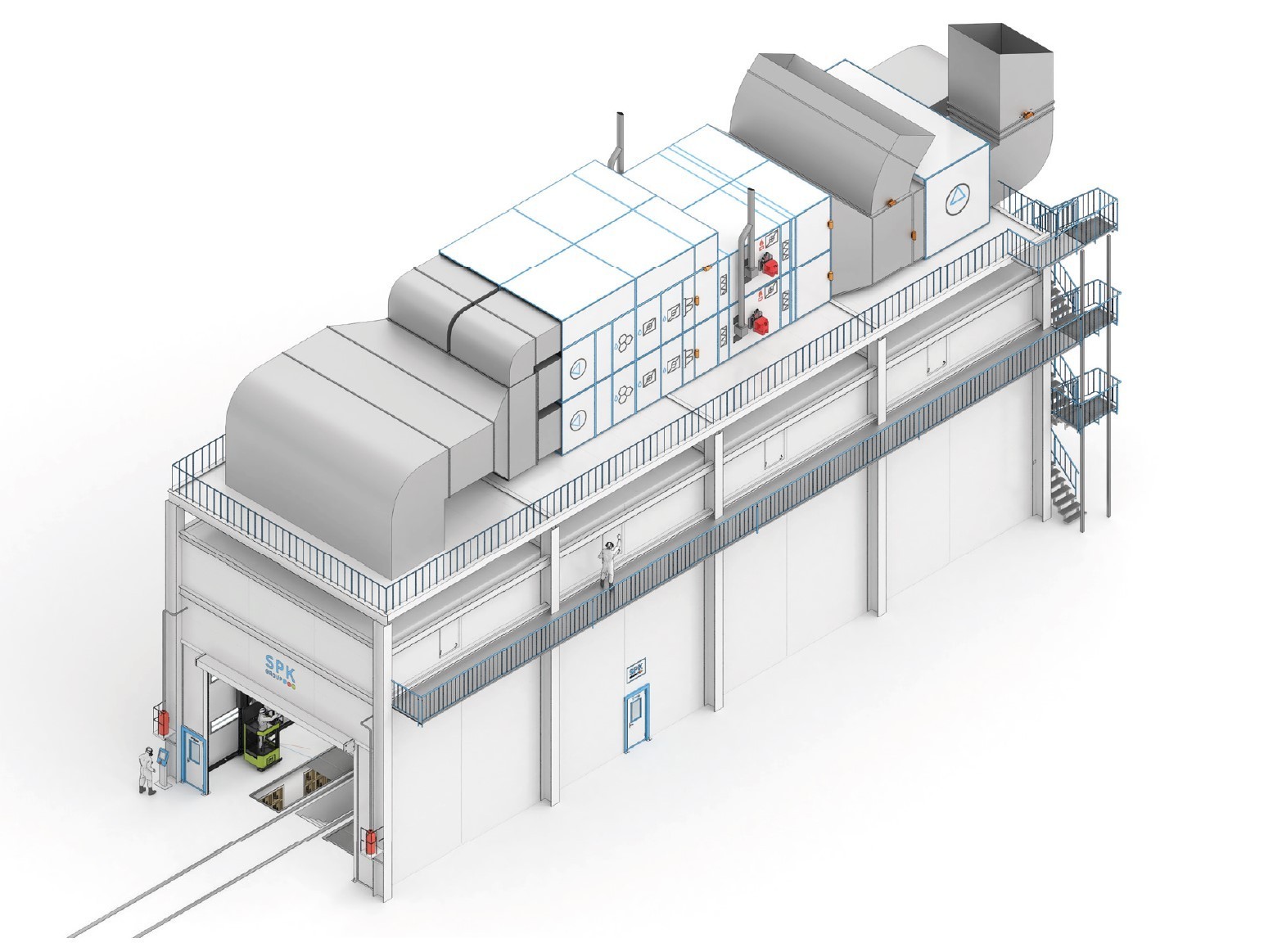

Воздухообмен осуществляется за счет подачи свежего воздуха через четырехсекционный пленум сверху вниз по всей длине камеры и вытяжки через вентиляционные каналы в полу камеры с применением высокоэффективных фильтров типа PTS-Block, расположенных зонально и синхронно с системами подачи воздуха. В комплект входит приточно-вытяжной агрегат SPK-VU-160, обеспечивающий до 160 000 м³/ч воздушного потока и поддерживающий нужные параметры температуры и влажности в разные сезоны. Устройство оснащено газовым нагревателем, увлажнителем, охладителем (чиллером), системами притока и вытяжки, а также системами рециркуляции и режимами сушки. Все вентиляторы укомплектованы частотными преобразователями для оптимальной работы и защиты.

Подогрев воздуха осуществляется природным газом, а подготовка захоложенной воды — на уличном чиллере. В аэроконтрольных системах используются газовые теплообменники из нержавеющей стали, газовые горелки и мультиблоки, при этом ответственность за газовую линию лежит на заказчике.

Освещение внутри камеры реализовано взрывозащищенными светильниками высокой яркости (не менее 1000 Люкс), обеспечивающими равномерную освещенность поверхности изделий, при этом поддерживаются условия высокой надежности и безопасности.

Для загрузки и выгрузки установлен один роллетный ворота размером 5 000×6 000 мм, расположенный на торце камеры, из материалов, устойчивых к химическим и температурным воздействиям, требующий минимального обслуживания. Также имеются две аварийные двери с сигнализацией для экстренных случаев.

Вентиляционная система включает подачу свежего воздуха сверху по секционным пленумам и вытяжку через мощные воздушные каналы с фильтрами в приямке. Все системы управляются автоматикой с учетом климатических условий эксплуатации.

Данная камера предназначена для обработки крупногабаритных изделий вагонов высокоскоростных поездов в условиях промышленной эксплуатации, с учетом стандартных требований безопасности и надежности оборудования.
