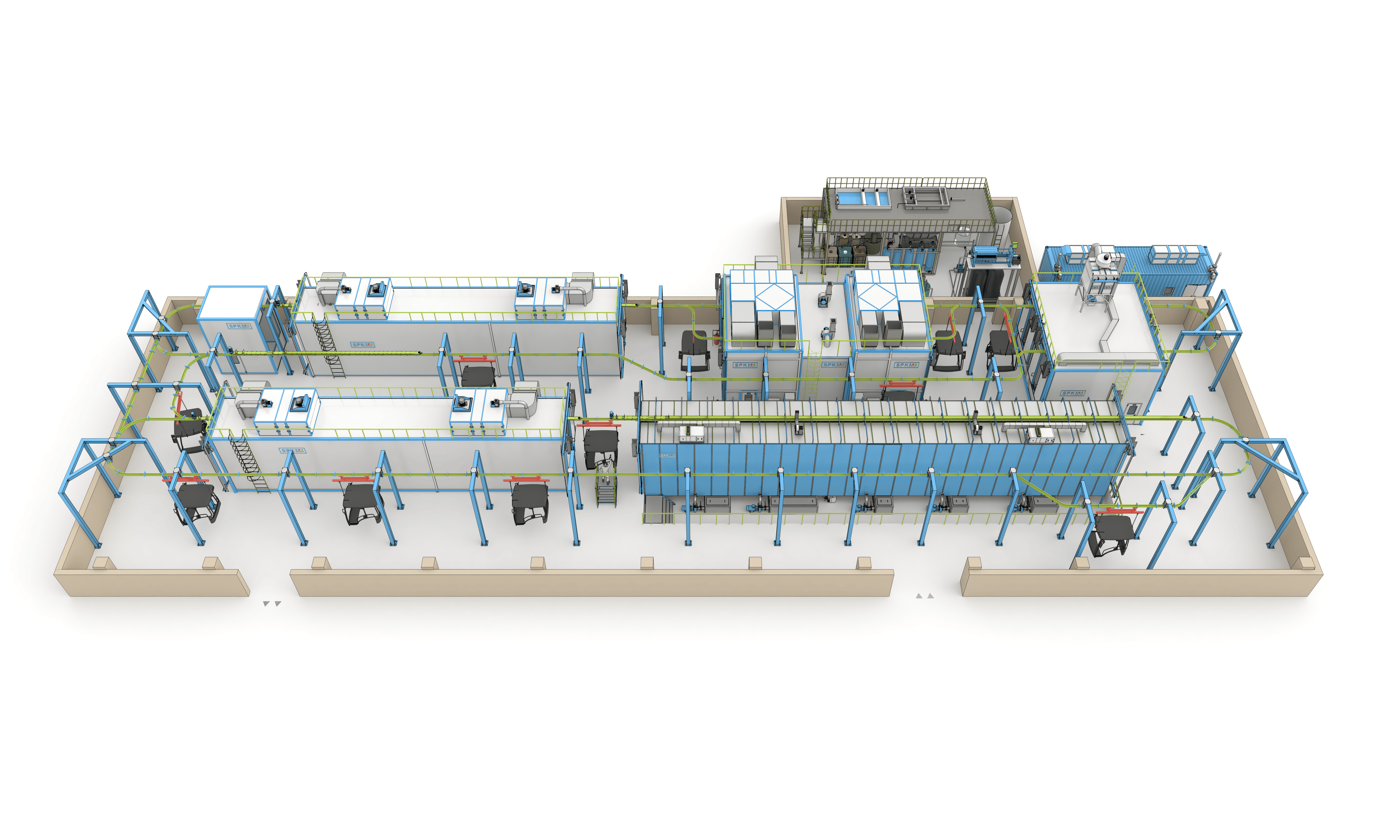

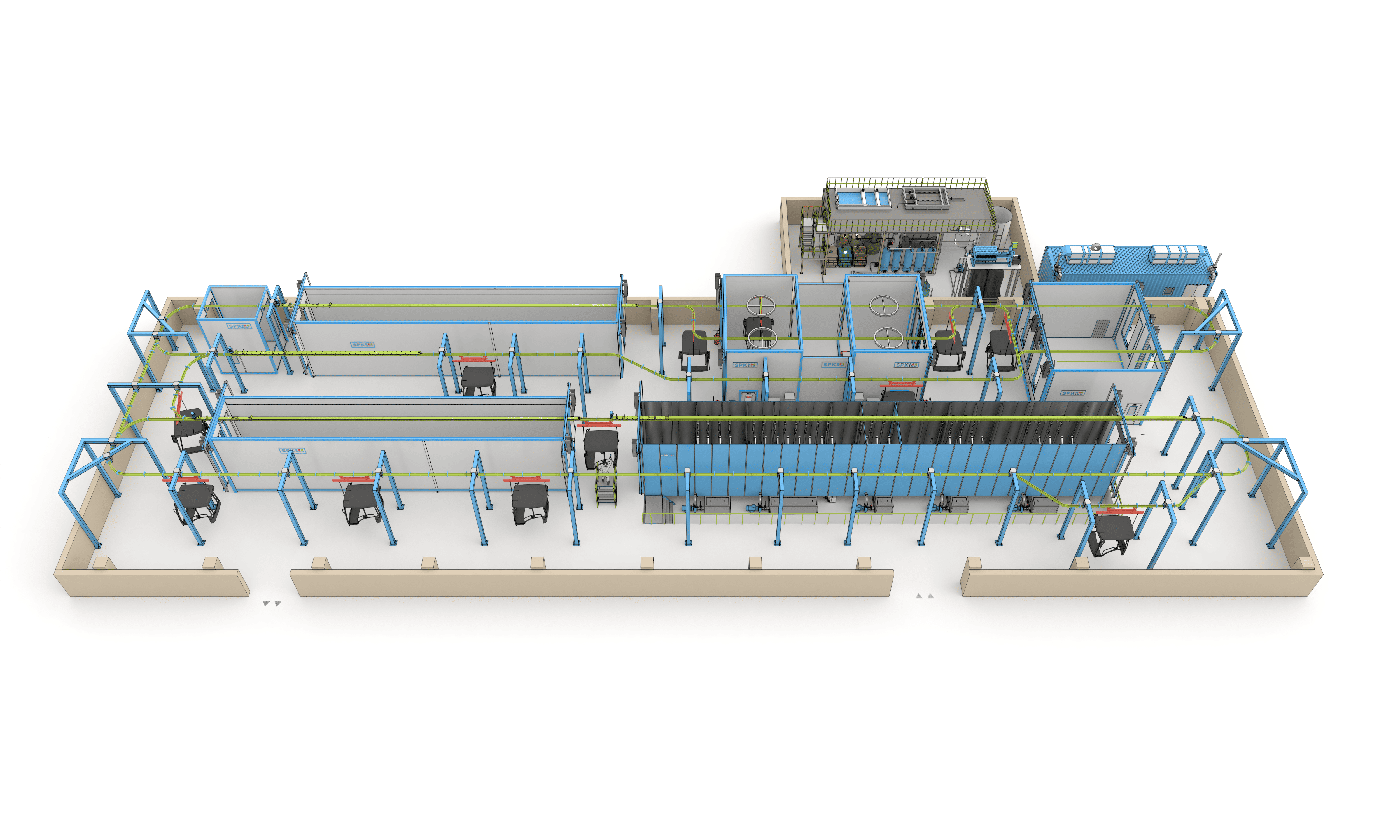

Линия окраски кабин и деталей спецтехники SPK

Линия окрашивания кабин SPK предназначена для комплексной подготовки поверхности, нанесения краски и сушки кабин, капотов и топливных баков.

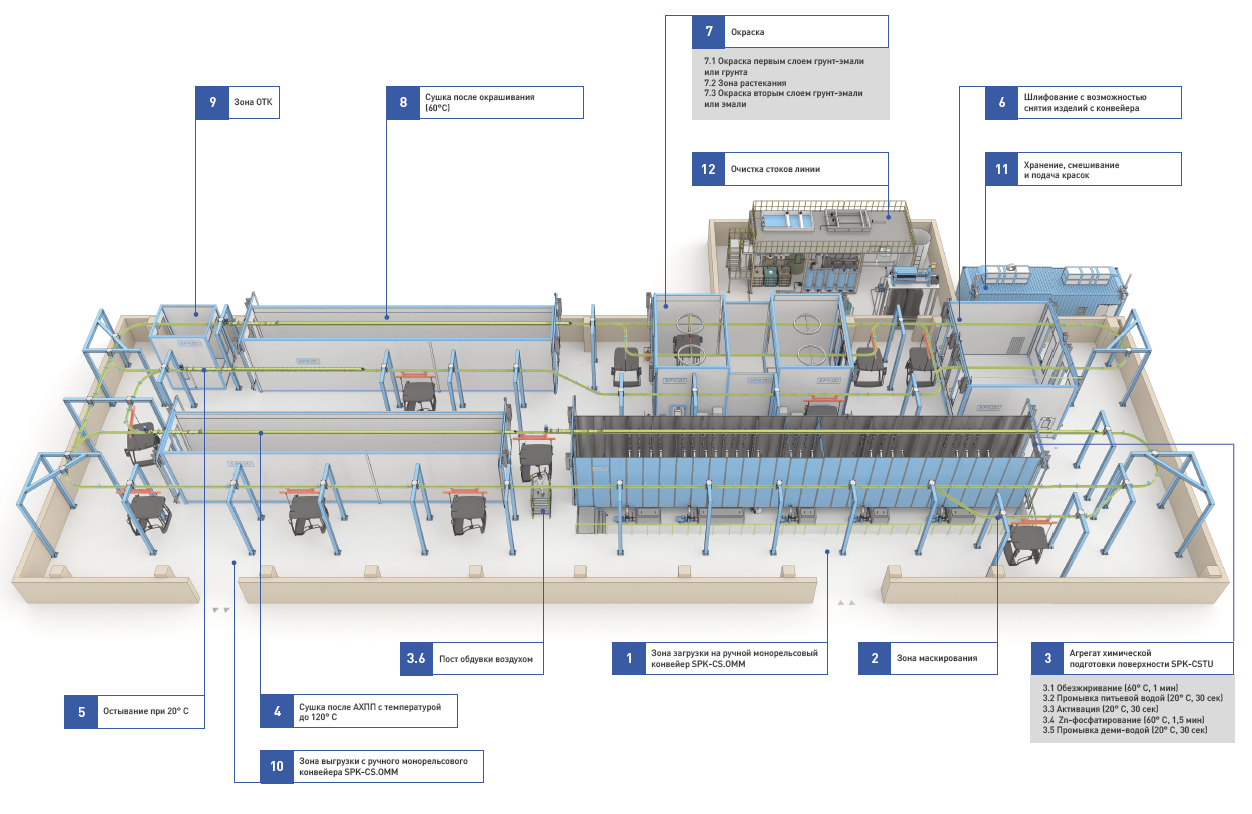

В состав линии SPK входят следующие основные элементы:

• Ручной монорельсовый конвейер SPK-CS.ОММ с четырьмя элеваторами для загрузки и выгрузки изделий, а также автоматическими протяжками, расположенными в зонах химической подготовки, сушки и охлаждения.
• Пятиступенчатый агрегат химической подготовки поверхности SPK-SCTB.
• Зона продува изделий.
• Камера сушки SPK-CB.
• Зона охлаждения.
• Четырёхпостовая камера шлифовки SPK-GD.
• Камера нанесения первого слоя краски SPK-SB.
• Зона растекания краски.
• Камера нанесения второго слоя краски SPK-SB.
• Камера сушки SPK-CB.
• Зона контроля качества (ОТК).

Дополнительно линия включает:

• Камеру для хранения и смешивания красок SPK-PKS.
• Оборудование для приготовления красочных составов.
• Локальные системы очистки отходящих воздушных потоков.
• Автоматическую порошковую систему пожаротушения для камер окраски, зон растекания и камер сушки после покраски.

Комплект поставки содержит:

• Направляющие прямолинейного типа.
• Горизонтальные отводы направляющих.
• Пневматические стрелочные механизмы конвейера — 7 комплектов.
• Вращающие блоки траверсы (участок окраски) — 4 комплекта.
• Система автоматизированного перемещения изделий с регулировкой скорости (для зон химической обработки, сушки после АХПП, сушки после покраски) — 3 комплекта.
• Траверсы грузоподъёмностью 400 кг с роликоопорами — 1 комплект.
• Опорные стойки конвейера — 1 комплект.
• Блоки опускных секций конвейера (элеваторы) — 4 комплекта.
• Комплект автоматики — 1 комплект.

Описание агрегата химической подготовки поверхности SPK-CSTU:

• Металлокаркасная кабина с панелями из нержавеющей стали и щеточными уплотнениями, имеется операторская решетка.
• Два пневматических раздвижных воротa.
• Контуры облива из нержавеющей стали и полипропиленовые форсунки.
• Ванна обезжиривания с утеплением, подогревом, системой фильтрации, циркуляционным насосом и дозатором реагента.
• Две ванны промывки с фильтрацией, насосами и гидравлической арматурой.
• Ванна активации со станцией пополнения реагентов и фильтрацией.
• Ванна цинк-фосфатирования с утеплением, конусным дном, нагревом и сбором осадка.
• Два вытяжных зонта и вентилятор обновления воздуха.
• Полный комплект автоматики.

Камера сушки SPK-CB (после АХПП):

• Металлокаркасная конструкция с 100 мм сэндвич-панелями.
• Два пневматических раздвижных воротa.
• Два циркуляционных агрегата SPK-VU с нагревателями и горелками.
• Система воздухораспределения внутри камеры.
• Два вытяжных зонта, вентилятор обновления воздуха.
• Дежурное освещение и комплект автоматики.

Камера шлифовки SPK-GD:

• Металлокаркас с 50 мм сэндвич-панелями.
• Вытяжные отбойные щиты.
• Вакуумная система для подключения четырёх шлифовальных аппаратов.
• Фильтрационная установка SPK-VFU-200.
• Светодиодное освещение и автоматизация.

Камера окраски SPK-SB:

• Металлокаркас с 80 мм сэндвич-панелями.
• Сервисная дверь с антипаник-системой.
• Взрывозащищённое LED-освещение.
• Система фильтрации приточного и вытяжного воздуха.
• Взрывозащищённый вентиляционный агрегат с рекуператором.
• Газовый теплообменник с нагревом, воздушные клапаны утеплённые морозоустойчивые.
• Газоанализаторы и порошковая пожарная система.
• Комплект автоматики — 2 комплекта.

Зона растекания SPK-CDDA:

• Каркас из металла с оцинкованными панелями.
• Сервисная дверь и взрывозащищённое дежурное освещение.
• Взрывозащищённый вытяжной вентилятор.
• Воздухораспределительные системы и обратный клапан.
• Автоматика.

Камера сушки после окраски SPK-CB:

• Металлокаркас с 100 мм сэндвич-панелями.
• Пневматические раздвижные ворота.
• Взрывозащищённый циркуляционный агрегат SPK-VU с газовым нагревателем и горелкой.
• Вытяжные зонты, вентилятор обновления воздуха.
• Взрывозащищённое освещение, порошковая пожарная система.
• Автоматизация.

Камера хранения и смешивания красок SPK-PKS:

• Каркас с защитным покрытием.
• Сэндвич-панели толщиной 150 мм с минераловатным наполнением.
• Ручные ворота и сервисная дверь.
• Взрывозащищённое освещение и настенные электрические калориферы.
• Приточная установка с температурным контролем, аварийные и вытяжные взрывозащищённые вентиляторы.
• Автоматическая система пожаротушения.
• Газоанализаторы НКПР, взрывозащищённые датчики.
• Автоматизация.

Оборудование для приготовления и подачи ЛКМ SPK:

• Системы подачи компонентов ЛКМ: база, отвердитель и растворитель.
• Трубопроводы для подачи ЛКМ в камеры окраски.
• Система подачи редко используемых лакокрасочных материалов.
• Система нанесения ЛКМ — один комплект.

Установка смешивания 2К материалов Ransburg:

• Шесть компонентов давления материала.
• Гидравлические и пневматические комплекты подключения.
• Монтажные комплекты.
• Шесть пистолетов комбинированного распыления.
• Шланги высокого давления (15 м) — 6 штук.
• Система регенерации растворителя.

Локальные очистные сооружения (ЛОС):

• Блок приёма и очистки сточных вод.
• Блок подачи реагентов.
• Блок обезвоживания осадков.
• Система водоподготовки.
• Комплект автоматики.

Система автоматического пожаротушения:

• Порошковая система для камер окраски, зон растекания и камер сушки после покраски.
