Дробеструйная камера SPK и модернизация окрасочно-сушильной камеры, г. Арамиль

ОПИСАНЕИ ПРОЕКТА

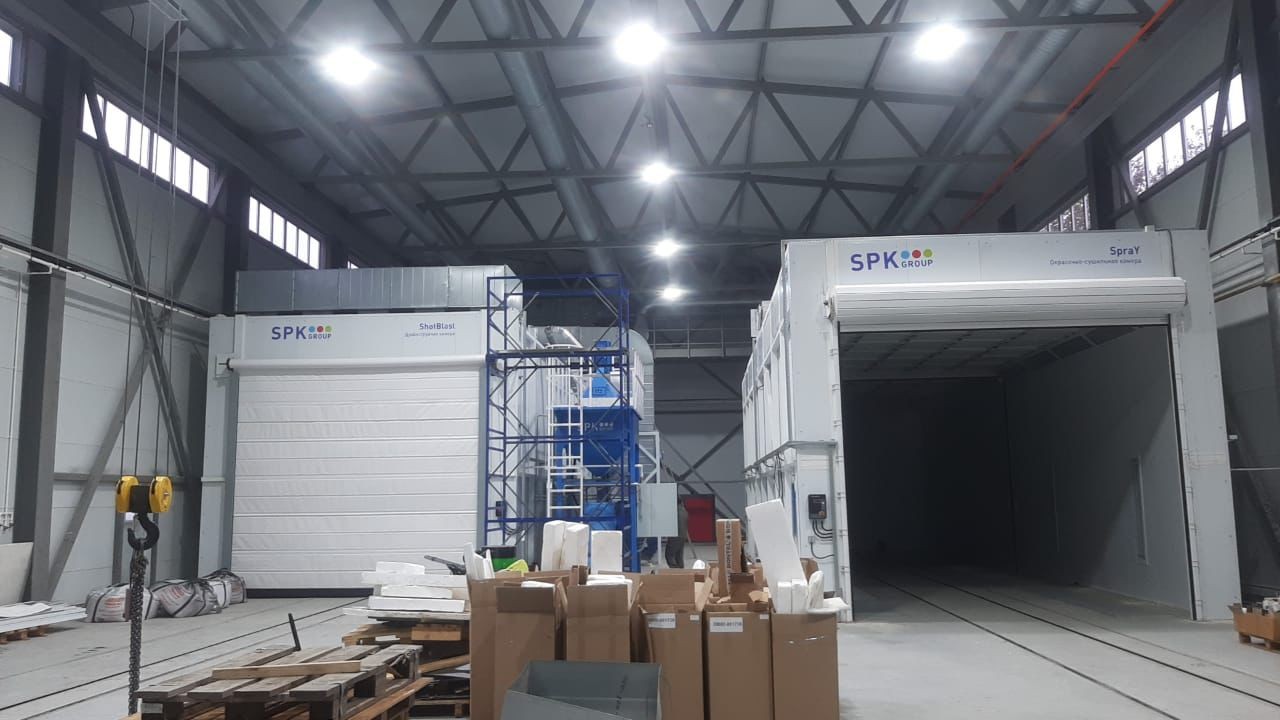

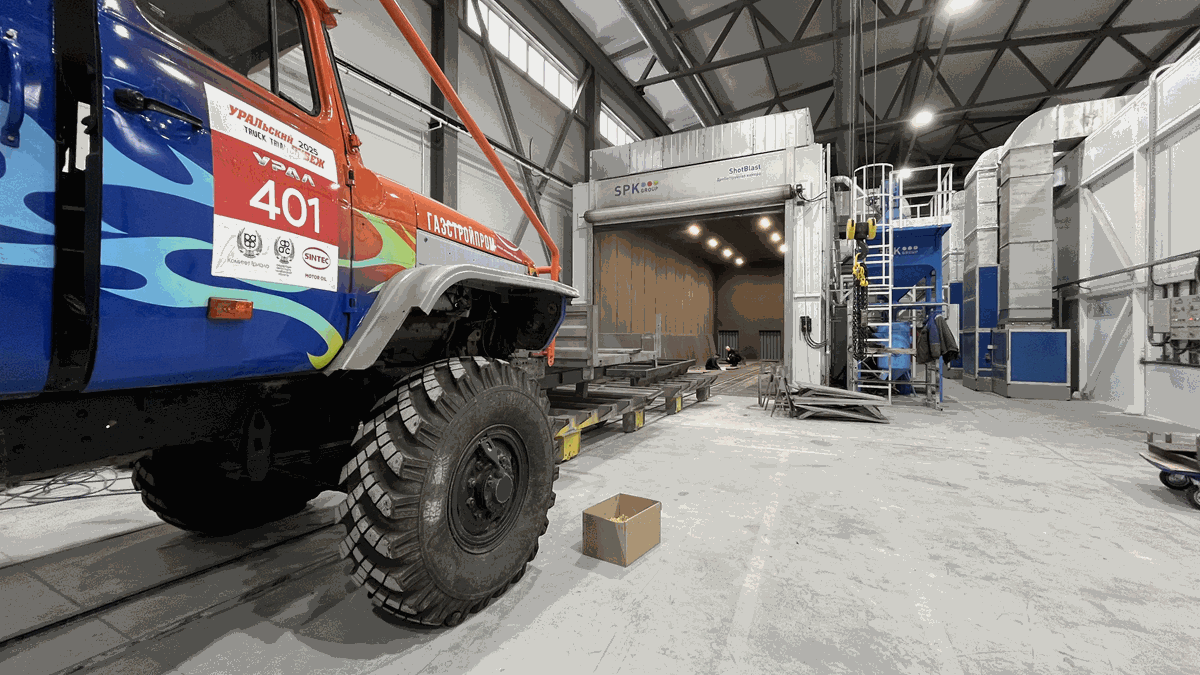

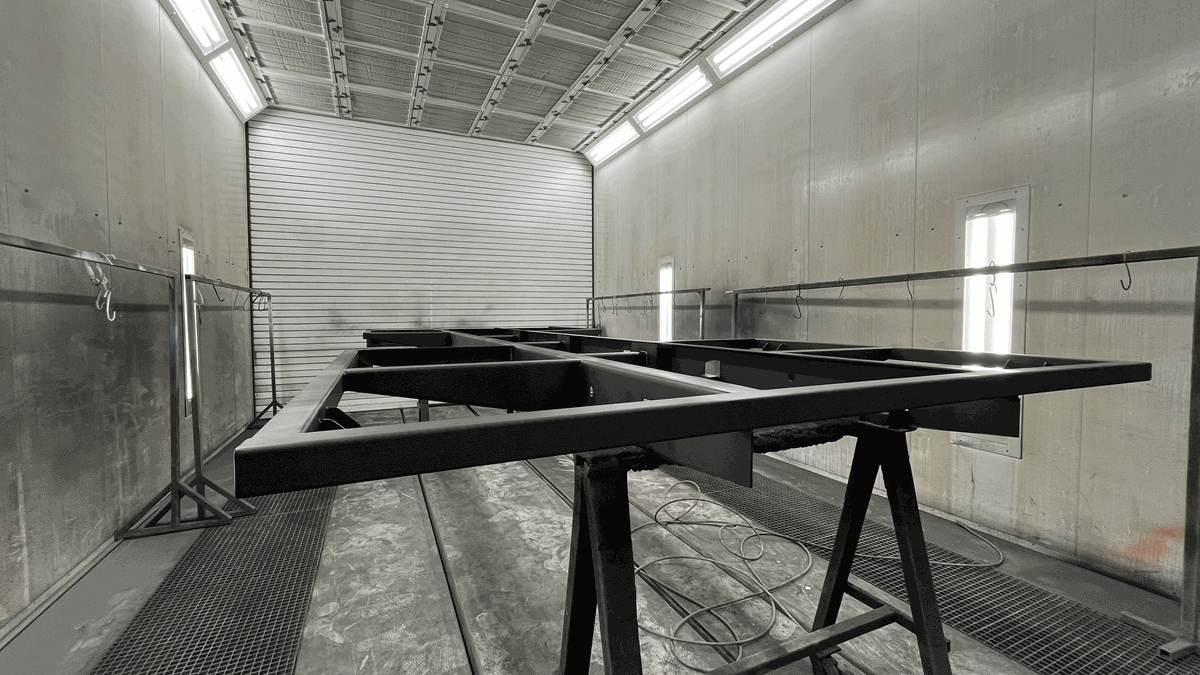

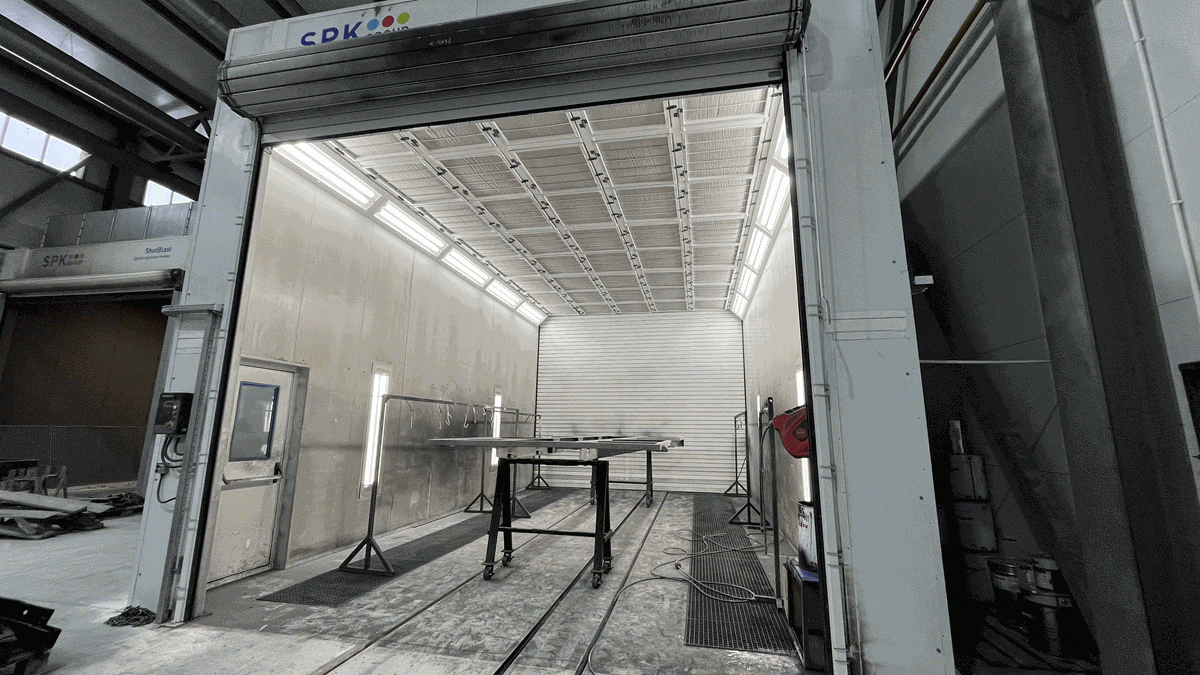

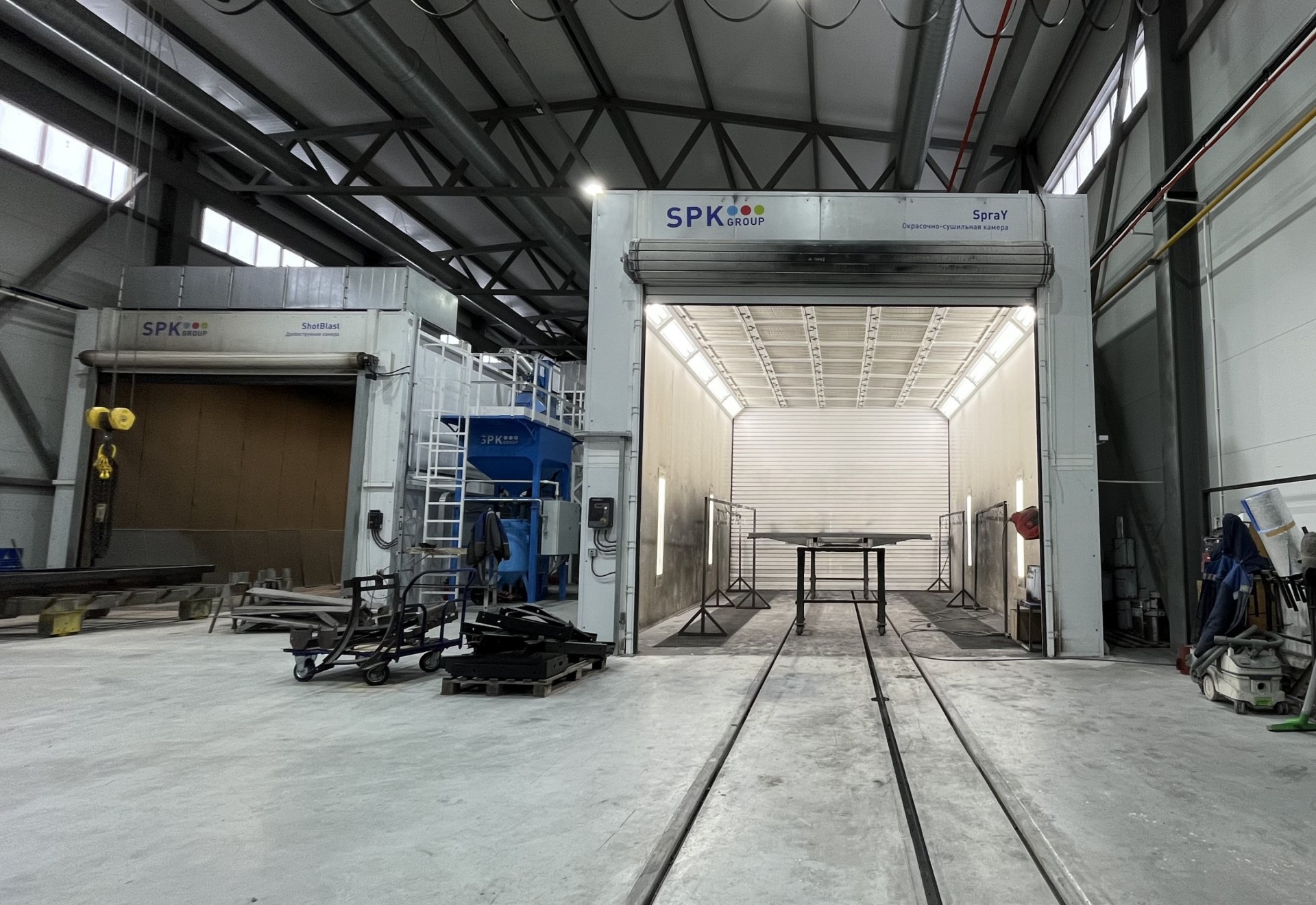

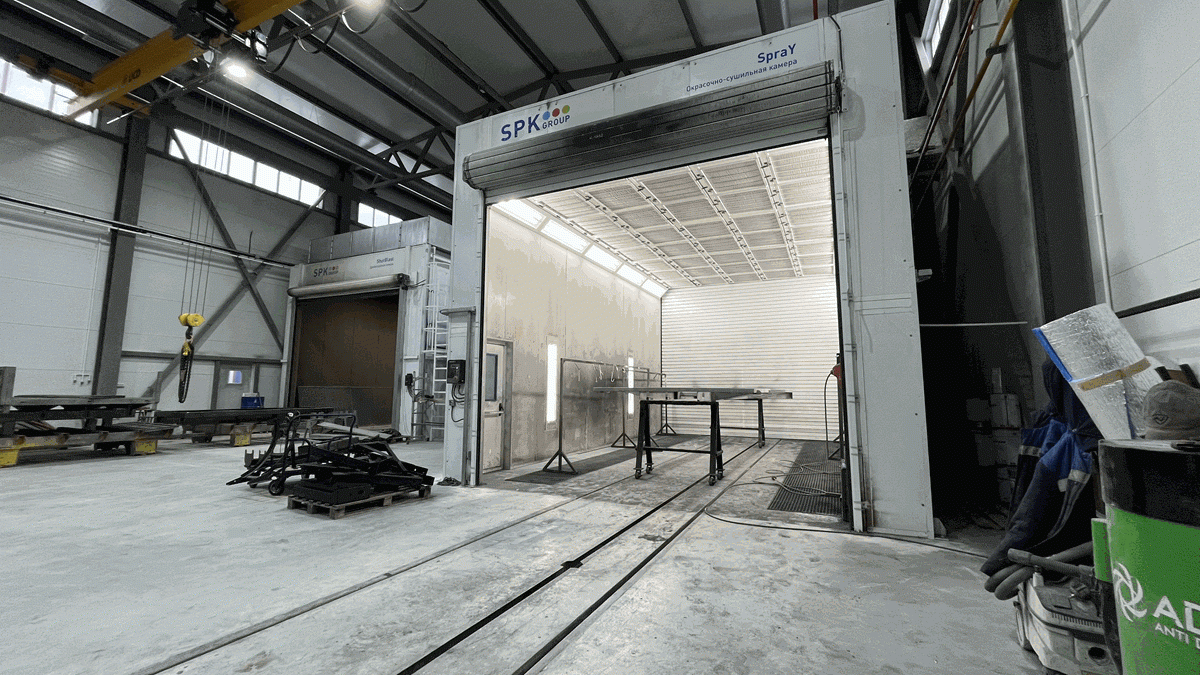

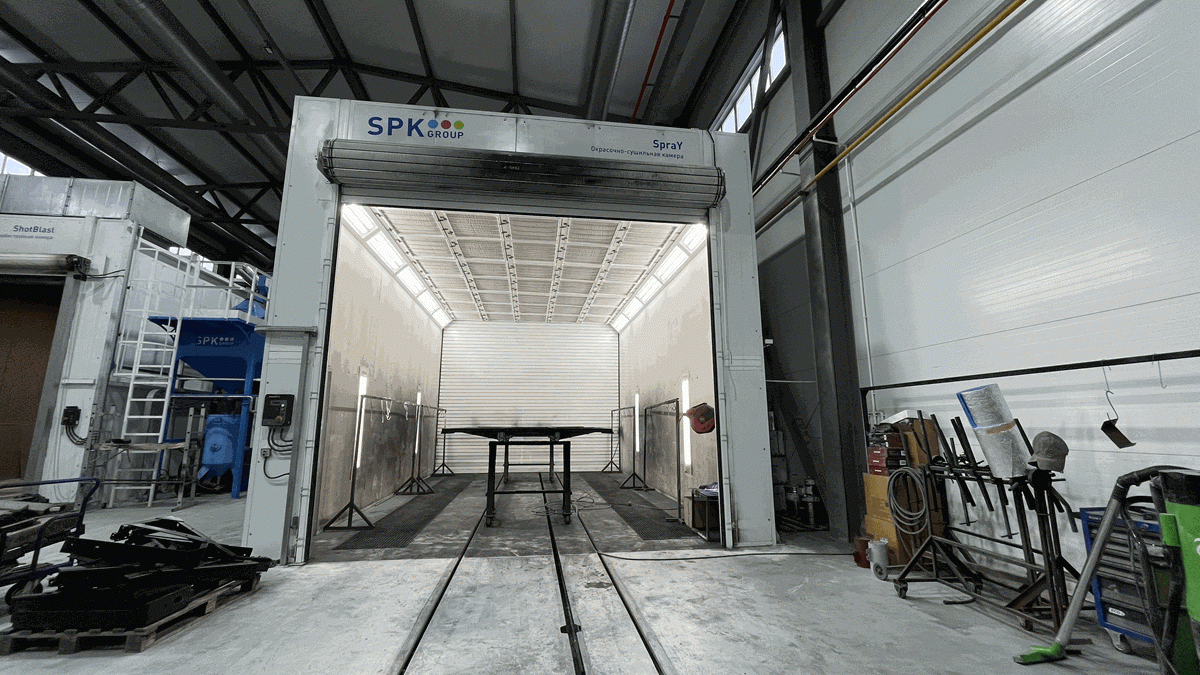

Разработка, поставка и монтаж дробеструйной камеры размеров 14 x 6 x 5 метров, а также модернизация существующей камеры окраски и сушки.

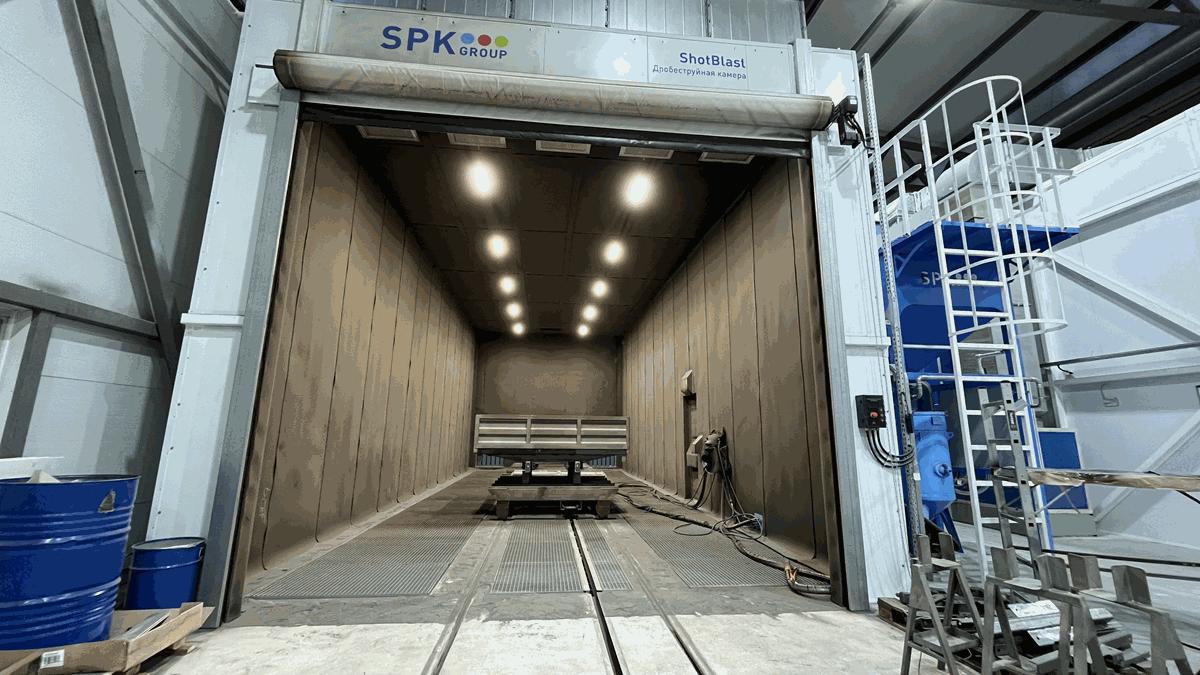

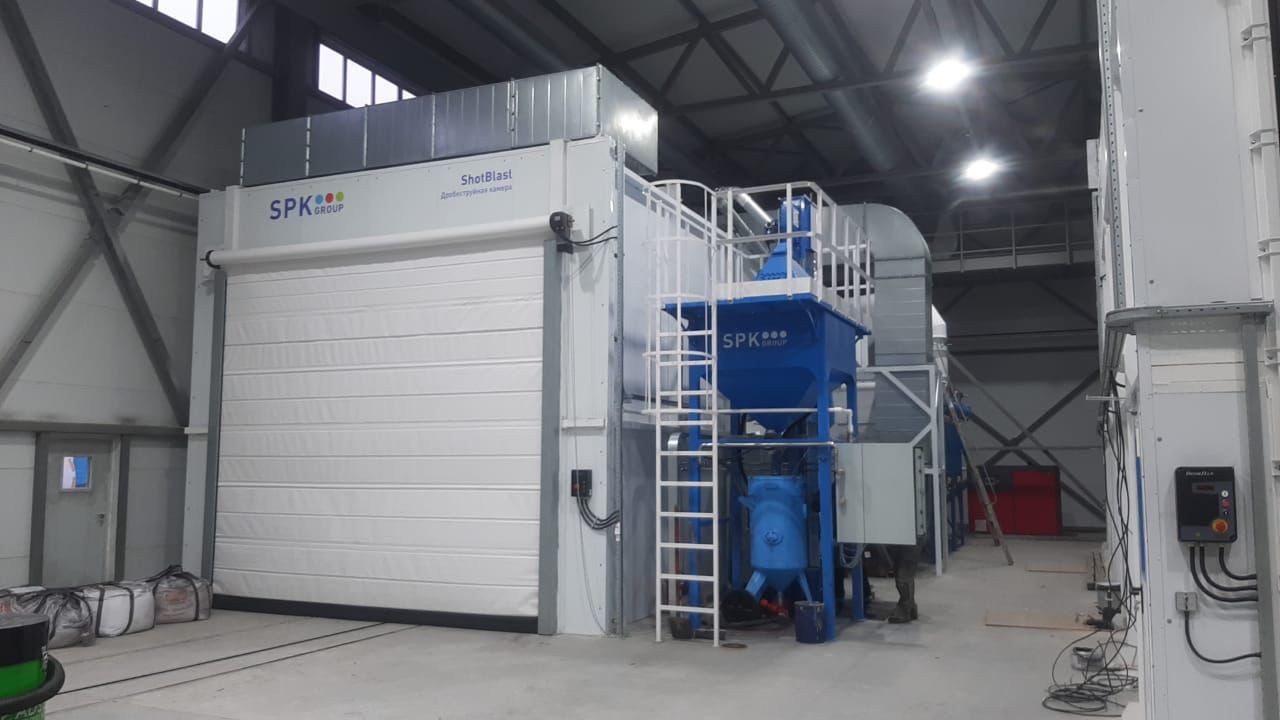

Камера дробеструйная. Предназначена для ручной очистки черных металлов с применением сухого струйного абразива: литой или колотой стальной дробью.

Она расположена в закрытом, отопляемом помещении цеха, оснащённом собственной системой отопления и вентиляции.

Основные параметры камеры:

Тип по логистике: тупикового типа.
Расположение: внутри производственного помещения.
Климатические условия: УХЛ4.
Максимальная нагрузка на решетчатый пол (ячейка 200х200 мм): 450 кг.

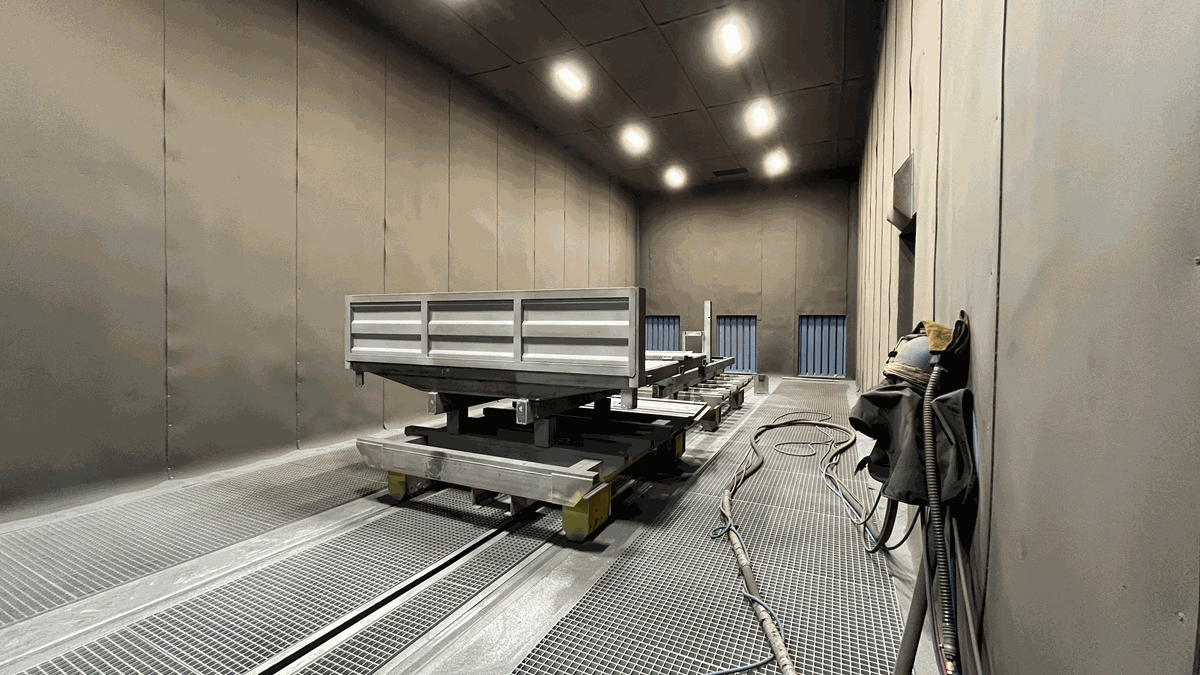

Описание кабины:

Внутренние размеры (Длина x Ширина x Высота): 14 000 x 5 500 x 5 000 мм.

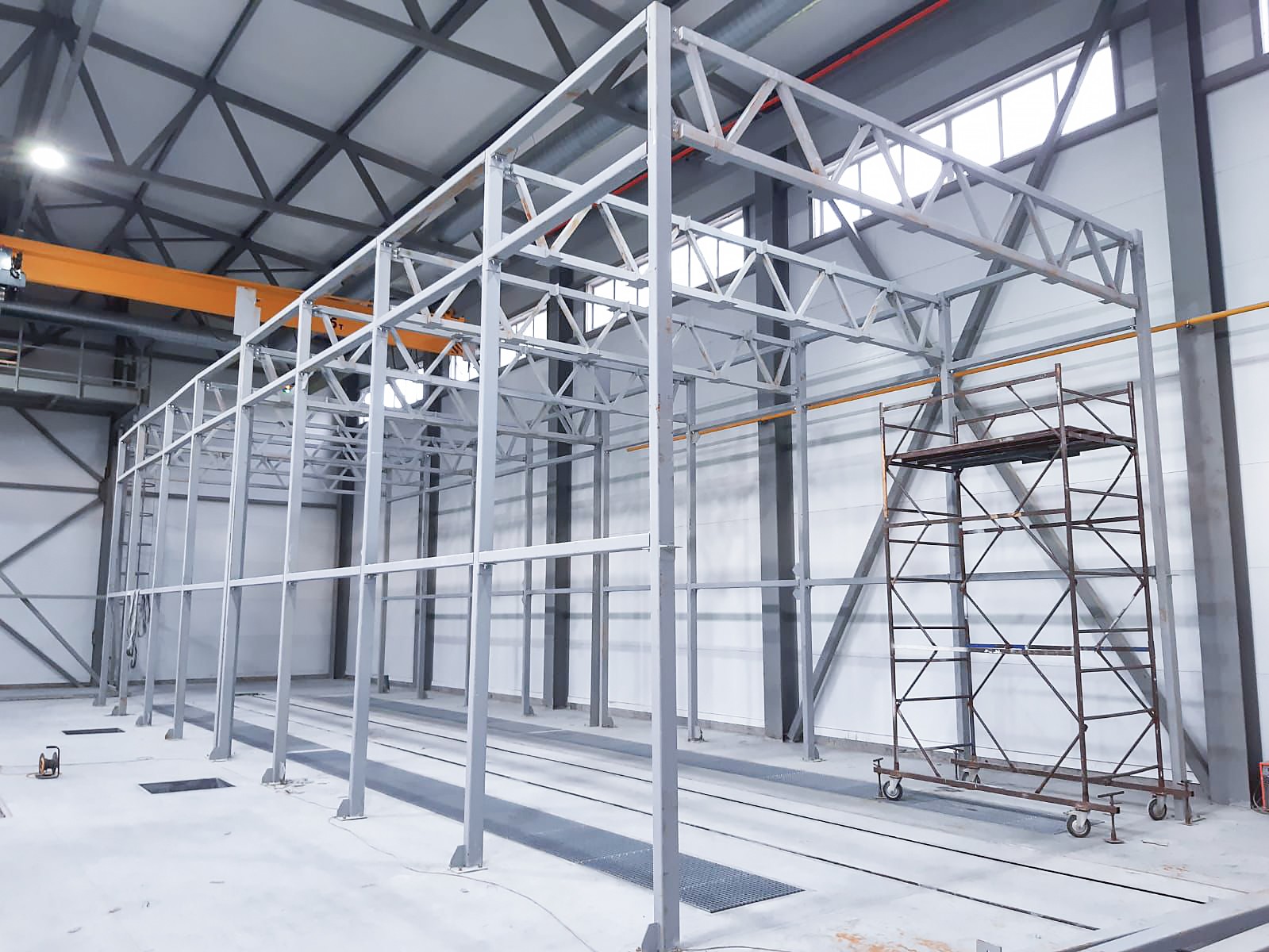

Конструкция: металлический каркас с использованием сэндвич-панелей.
Стены облицованы резиной толщиной не менее 3 мм.

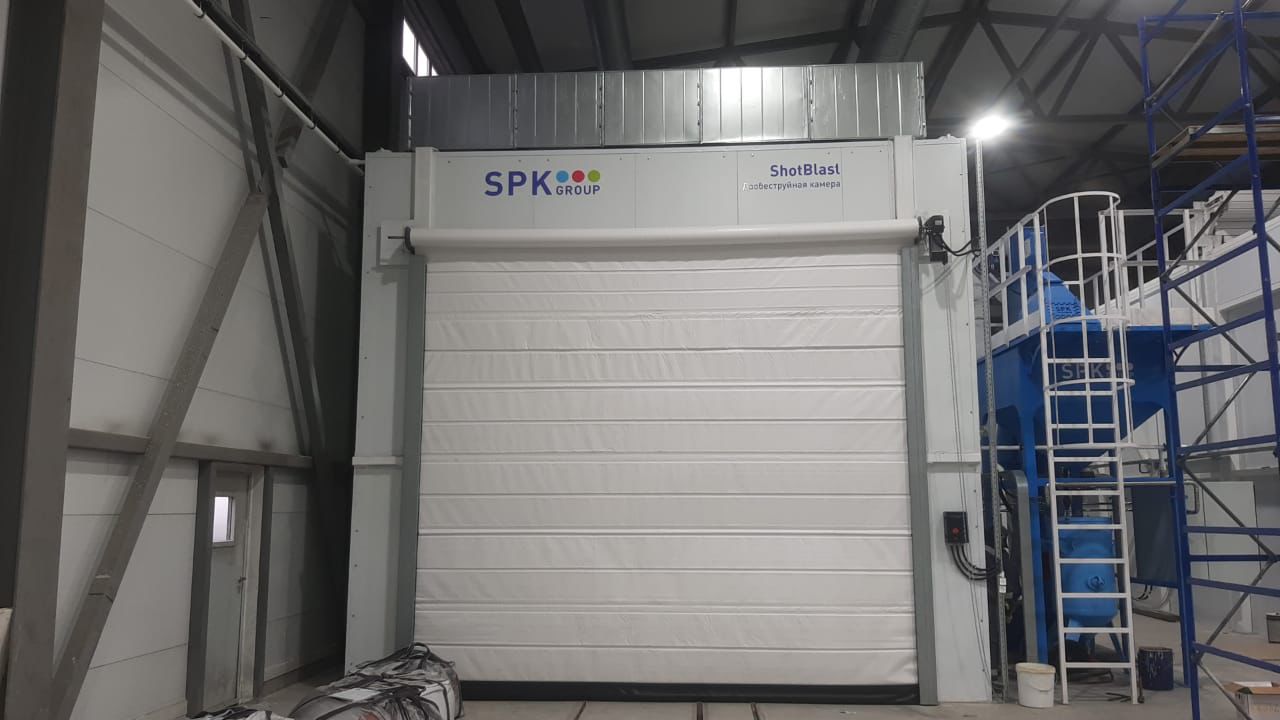

Ворота: одни роллетные с ПВХ-пленкой шириной 4 500 мм и высотой 4 000 мм.
Дополнительная сервисная дверь: (800 x 2 000 мм).

Осветительное оборудование:

Тип светильников: светодиодные.
Общее число: 14 штук.
Освещённость в рабочей зоне (на высоте 1 м): свыше 500 Лк.
Аварийное освещение: 2 светильника, время работы — 3 часа.
Конструкция: промышленного типа.

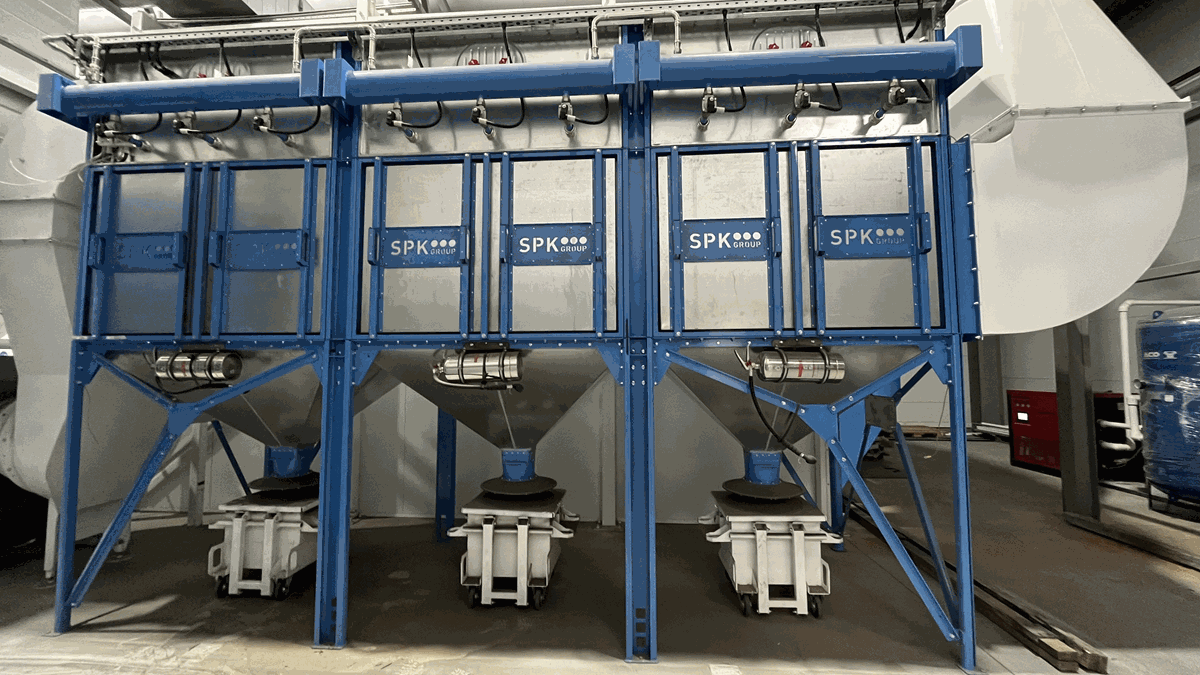

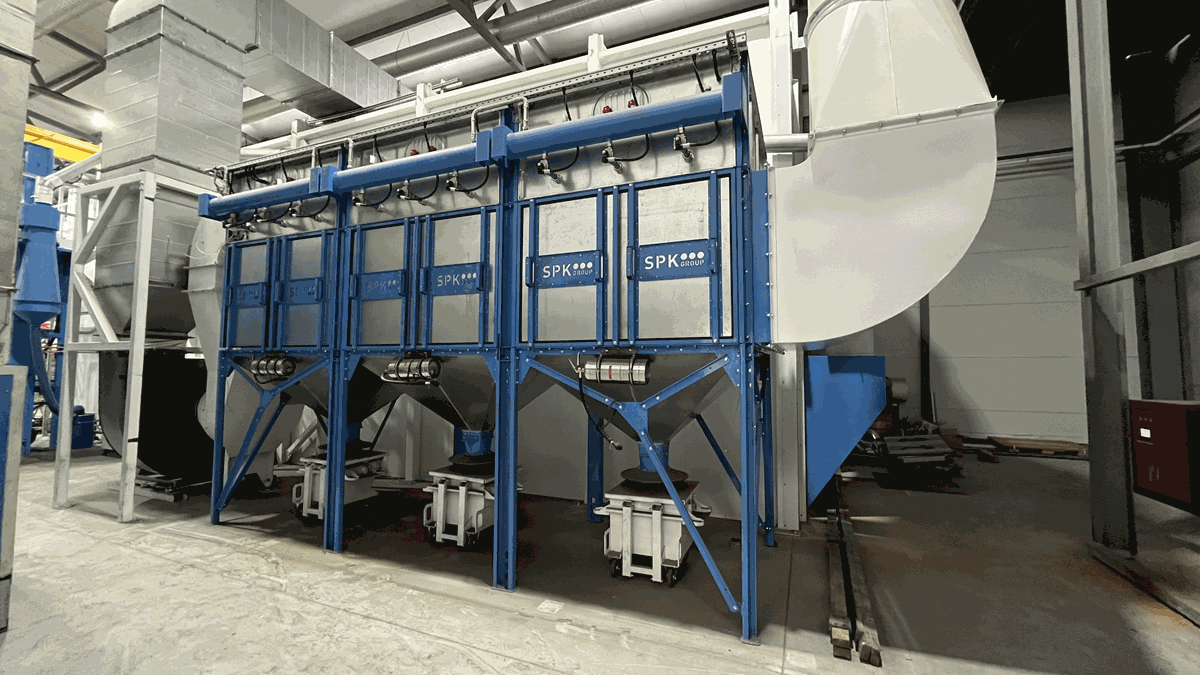

Вентиляционная система:

Направление воздушных потоков: диагонально по длине камеры.
Модель вентиляционного блока: SPK-VFU-250.06.
Количество: один.
Производительность: 25 000 м³/ч.
Количество фильтров: 27.
Потребление сжатого воздуха на ВФУ: не более 1 м³/мин.
Эффективность фильтрации: 99,9% для частиц размером 0,2–2 мкм.
Максимально допустимая запылённость воздуха в грязном состоянии: 2,0 г/м³.
Показатели чистого воздуха: остаточные пылевые частицы не более 2,0 мг/м³.

Система сбора дроби:

Модель: SPK-SCS(SF).
Оборудована 4 пневматическими цилиндрами по 0,15 м³/мин каждый.
Потребление сжатого воздуха соответствует указанным параметрам.

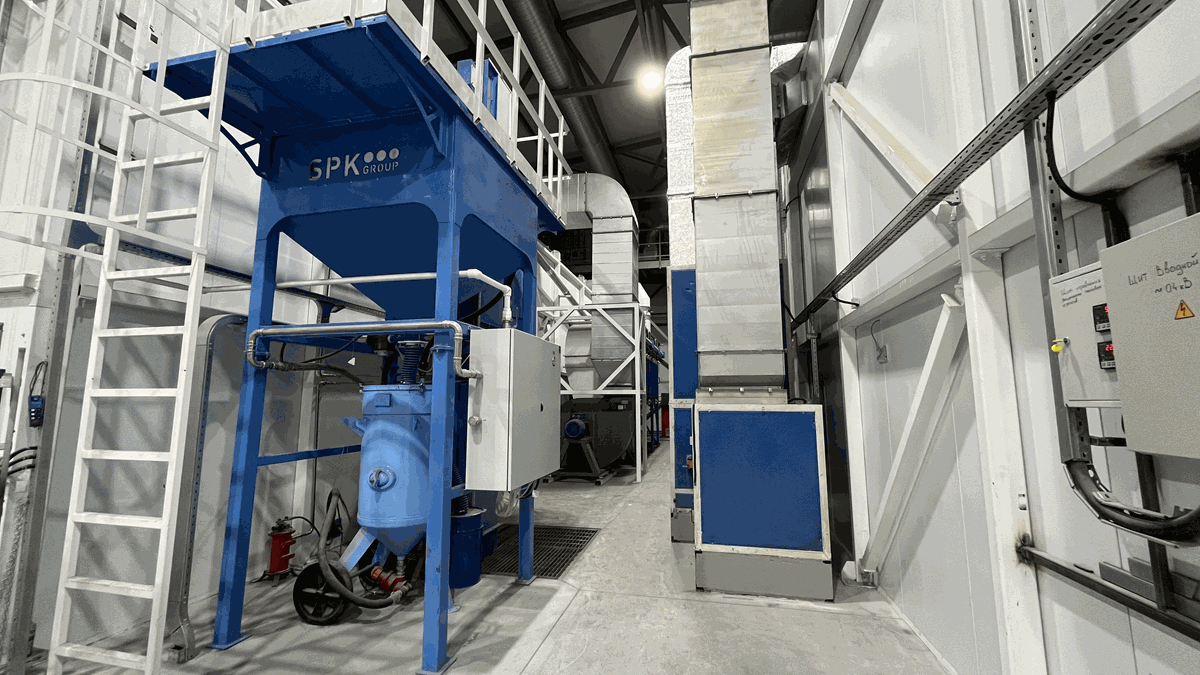

Рекуперация дроби:

Модель: SPK-SRS-06.1.
Допустимый размер фракции: 0,2–2,0 мм.
Объем силоса: 600 литров.
Подключается напорный аппарат: один.

Дробеструйный пост:

Количество: один.
Объем резервуара: 200 л.
Максимальное рабочее давление: 12 бар.
Диаметр сопла: 9,5 мм.
Комплект шлангов: 2 шт.
Тип используемой дроби: литая или колотая сталь с фракцией до 2 мм.

Электропитание:

Вентилятор ВФУ: 30 кВт, 400 В, 50 Гц.
Освещение: 1,2 кВт, 230 В, 50 Гц.
КЛЭ (котельная электросеть): 2,2 кВт, 400 В, 50 Гц.
Общая мощность: 38 кВт.
Питание: трёхфазное 3/Н/ЗЭ, 400/230 В, 50 Гц.

Дополнительные параметры, связанные с фильтрацией и компенсацией, обеспечивают высокую эффективность оборудования и соответствие нормативам безопасности и экологической ответственности.
