Система рекуперации дроби

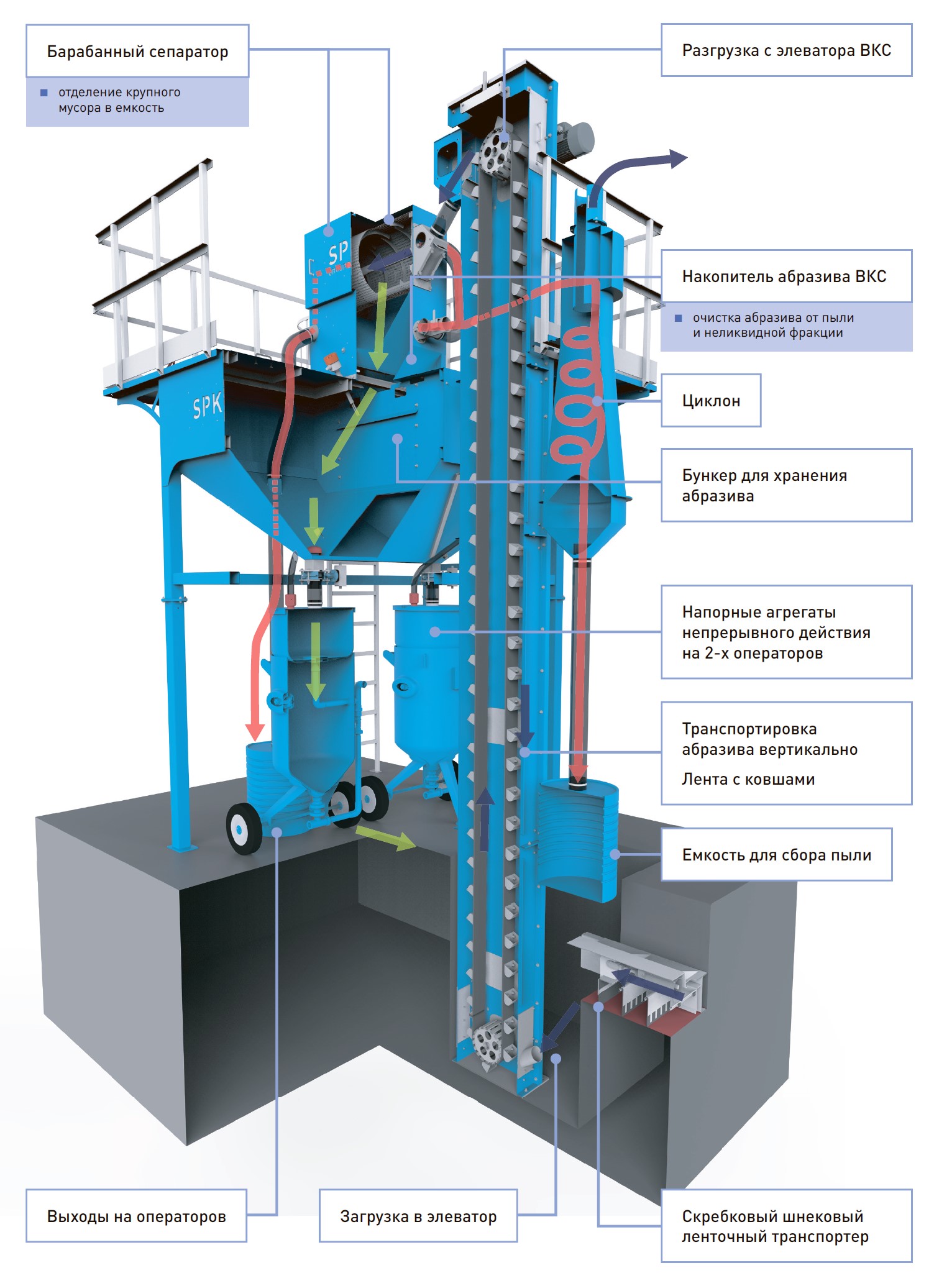

Конструкция и функционирование системы рекуперации абразива

Абразивный материал после использования поступает в систему рекуперации, где он подается в элеватор с помощью ковшей, которые поднимают его на верхнюю точку. Затем абразив опрокидывается в воздушно-каскадный сепаратор, в котором происходит удаление крупного мусора, пыли и нерастворимых частиц.

После очистки абразив попадает в бункер-накопитель для хранения перед подачей в напорный агрегат дробеструйной камеры. Воздух, содержащий мелкие частицы и пыль, проходит через сепаратор и далее поступает в циклон для предварительной фильтрации. Осевшая внутри циклона пыль и мелкие частицы собираются в специальную емкость через рукав.

Затем воздух с оставшейся пылью и мелкими частицами направляется в вентиляционно-фильтровальную установку, обеспечивающую окончательную очистку воздуха от пыли и обеспечения безопасных условий эксплуатации.
