Дробеструйная камера SPK-14.5.5, г. Березники

ОПИСАНИЕ ПРОЕКТА

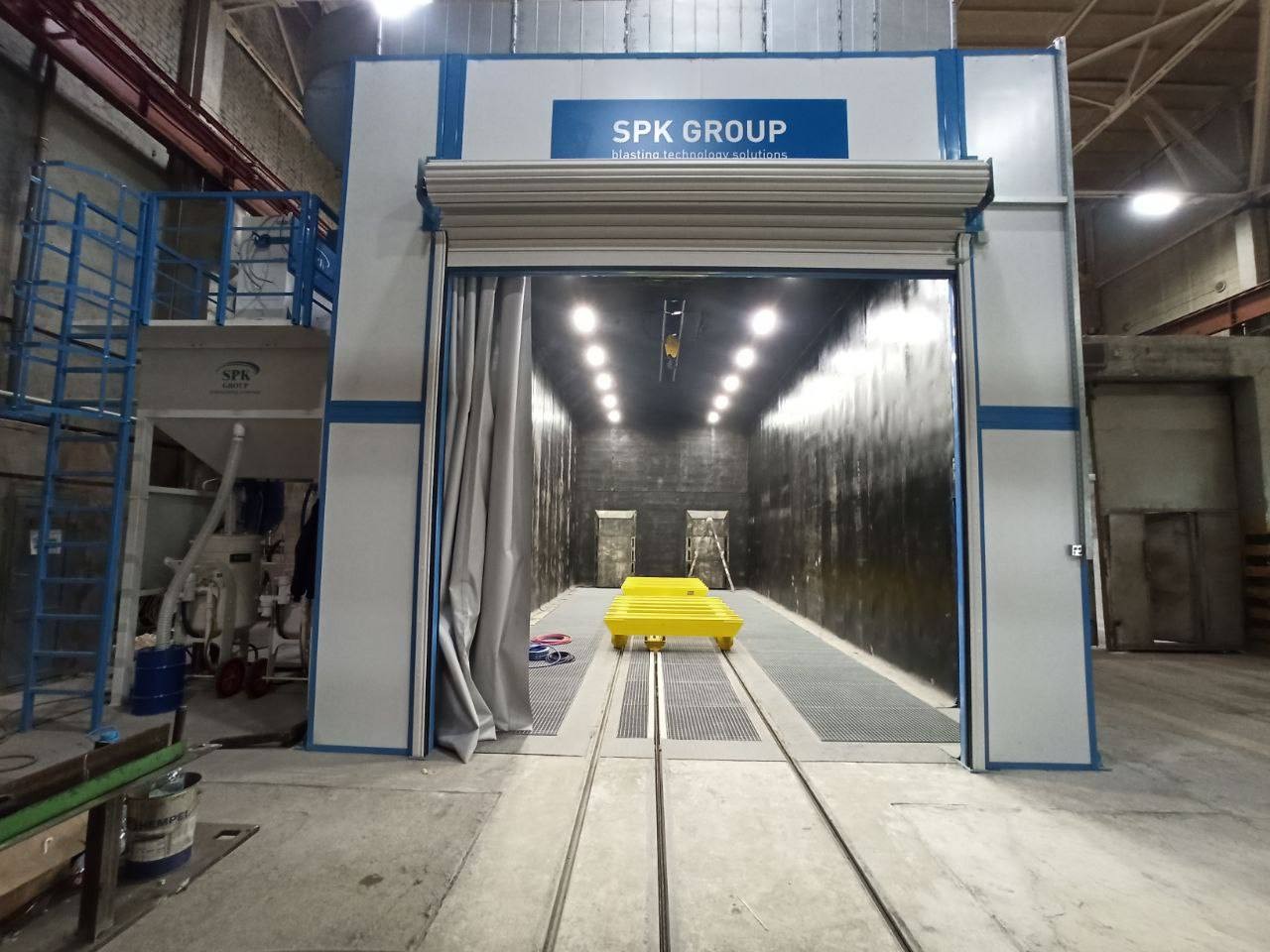

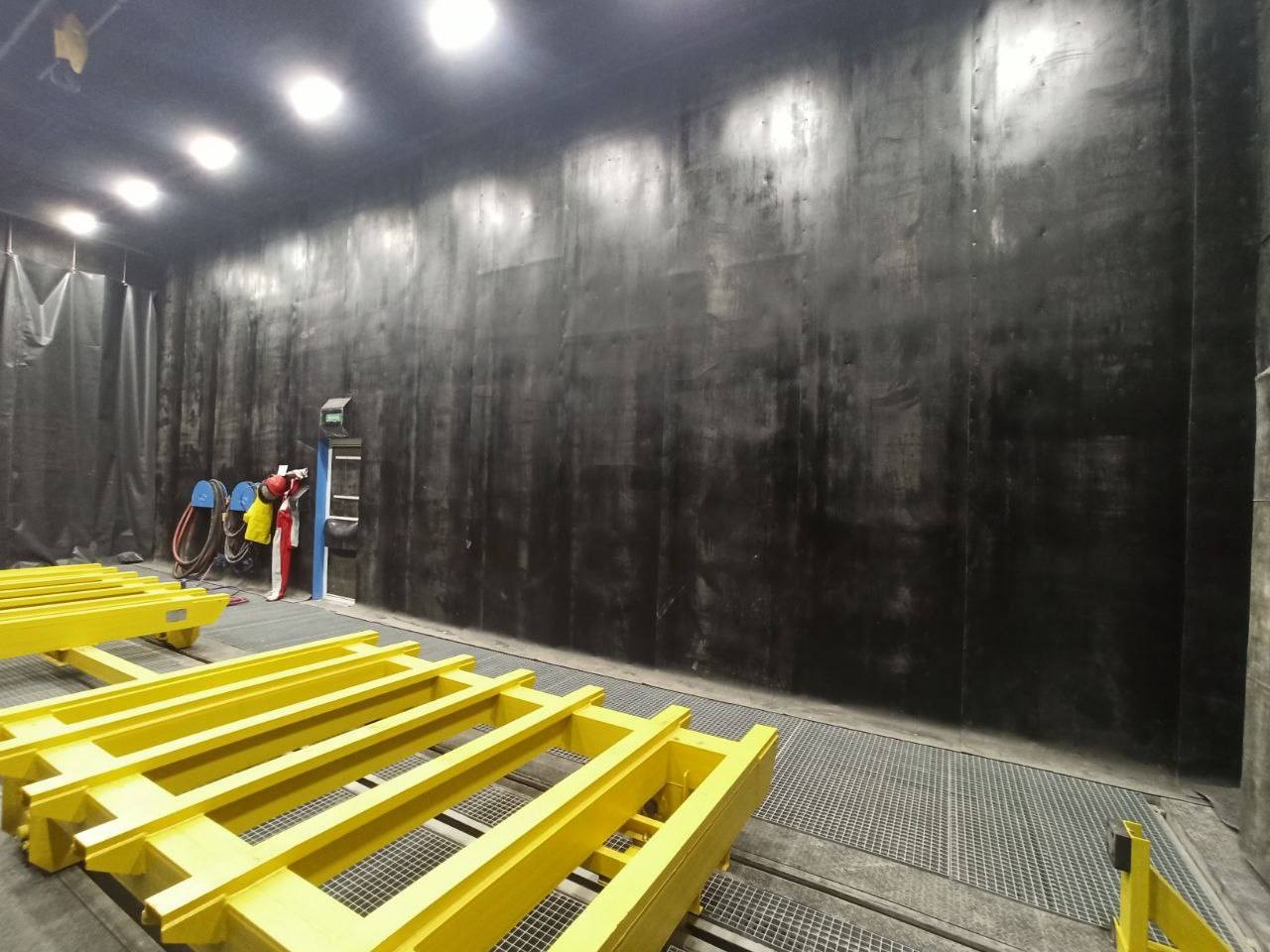

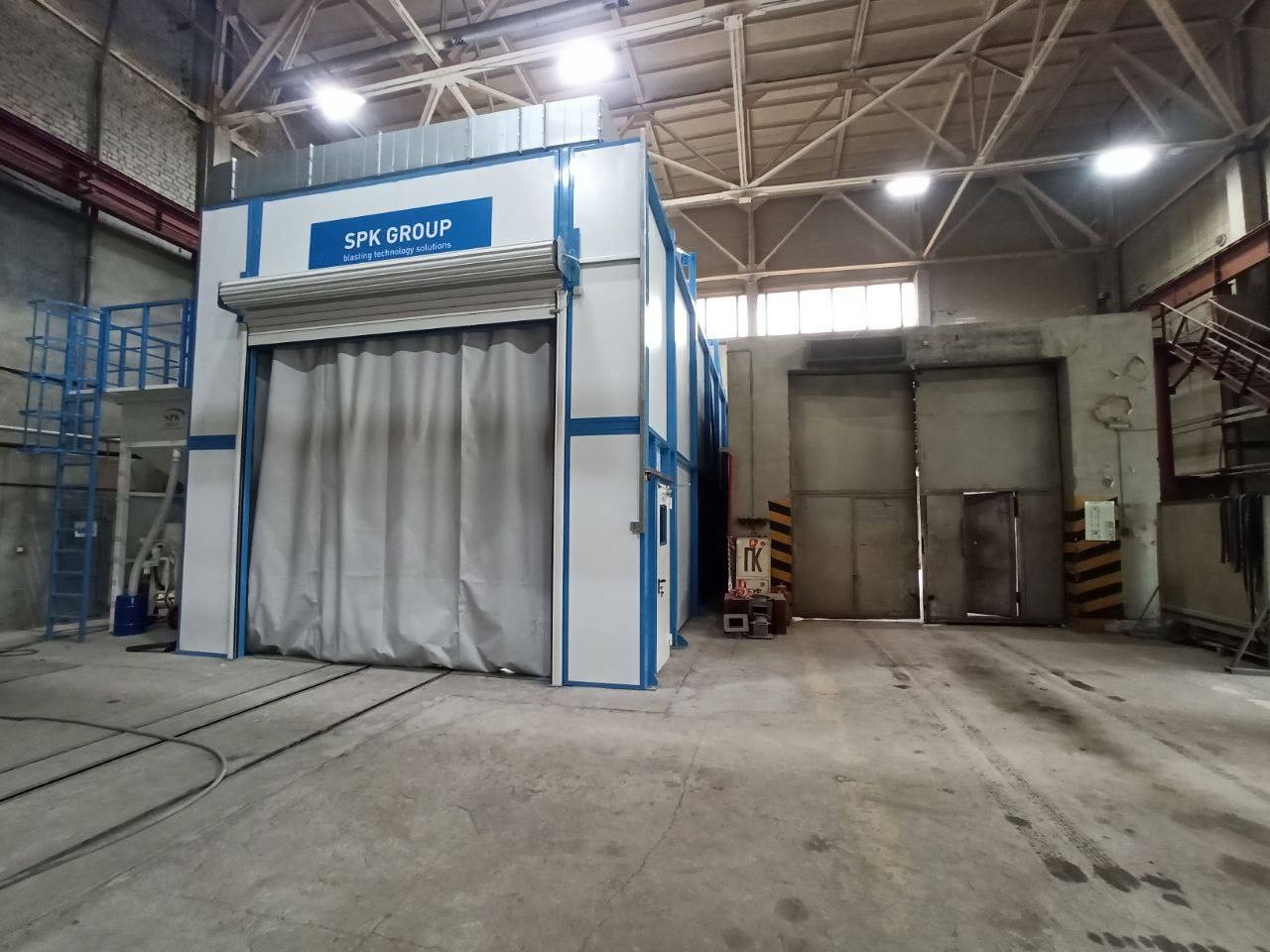

Внутренние размеры камеры составляют 14 × 5,5 × 5 м. Каркас камеры выполнен из металла, а стены и потолок обшиты сэндвич-панелями. Для предотвращения повреждений от абразива вся внутренняя поверхность покрыта резиной. Основные ворота для въезда изделий в камеру имеют размер 4×4 м. Также предусмотрены две аварийные сервисные двери размером 800 × 2 000 мм.

Для сбора и транспортировки абразива используются два продольных скребковых напольных конвейера (по 1420 мм), а также поперечный шнековый конвейер и один конвейер шириной 1 220 мм.

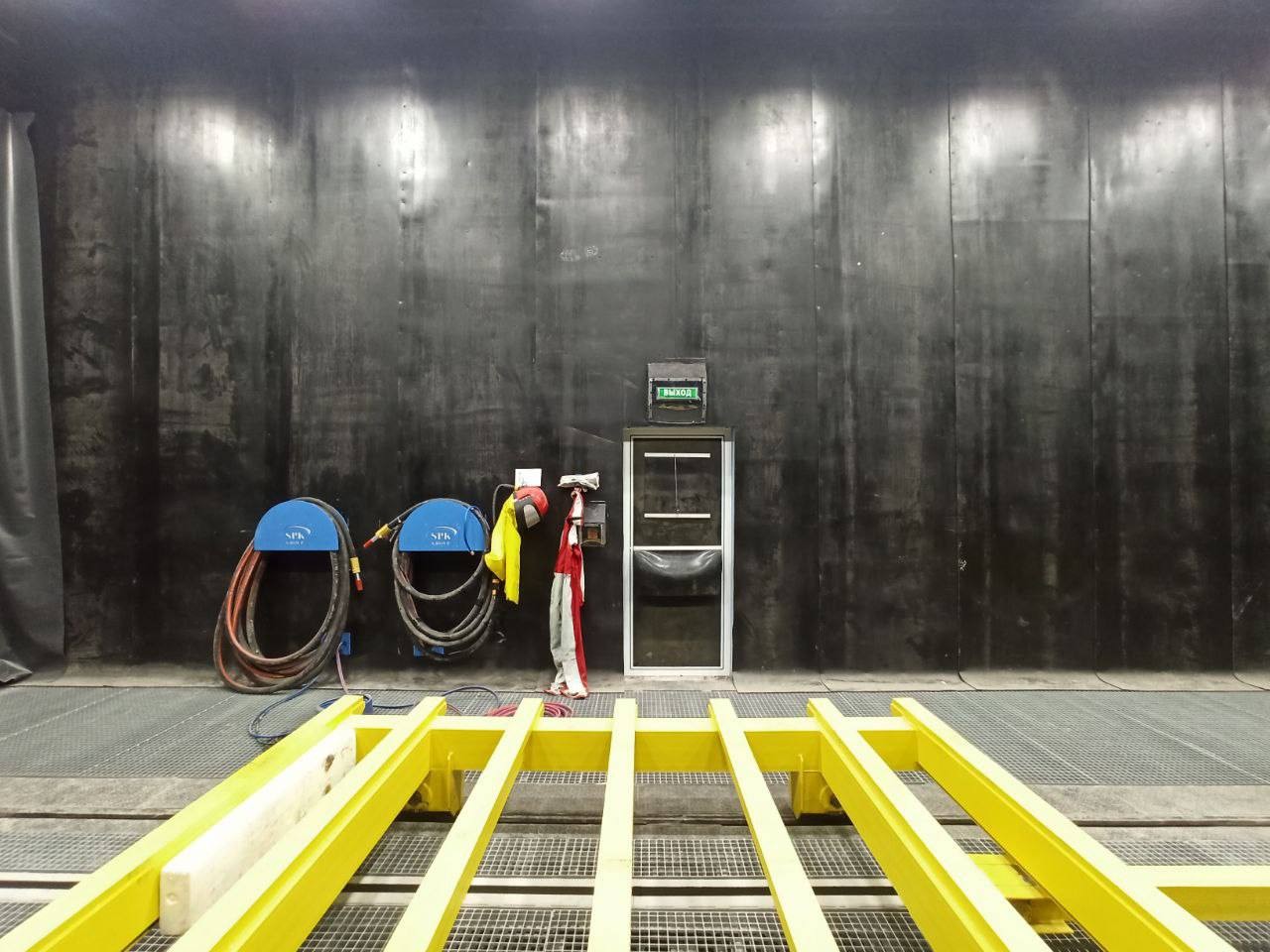

В состав оборудования входит вентиляционно-фильтровальная система ВФУ (250) с пропускной способностью 25 000 м³/ч. Камера оснащена двумя комплектами дробеструйного оборудования: шлангами, соплами, защитными костюмами и автономными системами подачи воздуха для дыхания операторов.

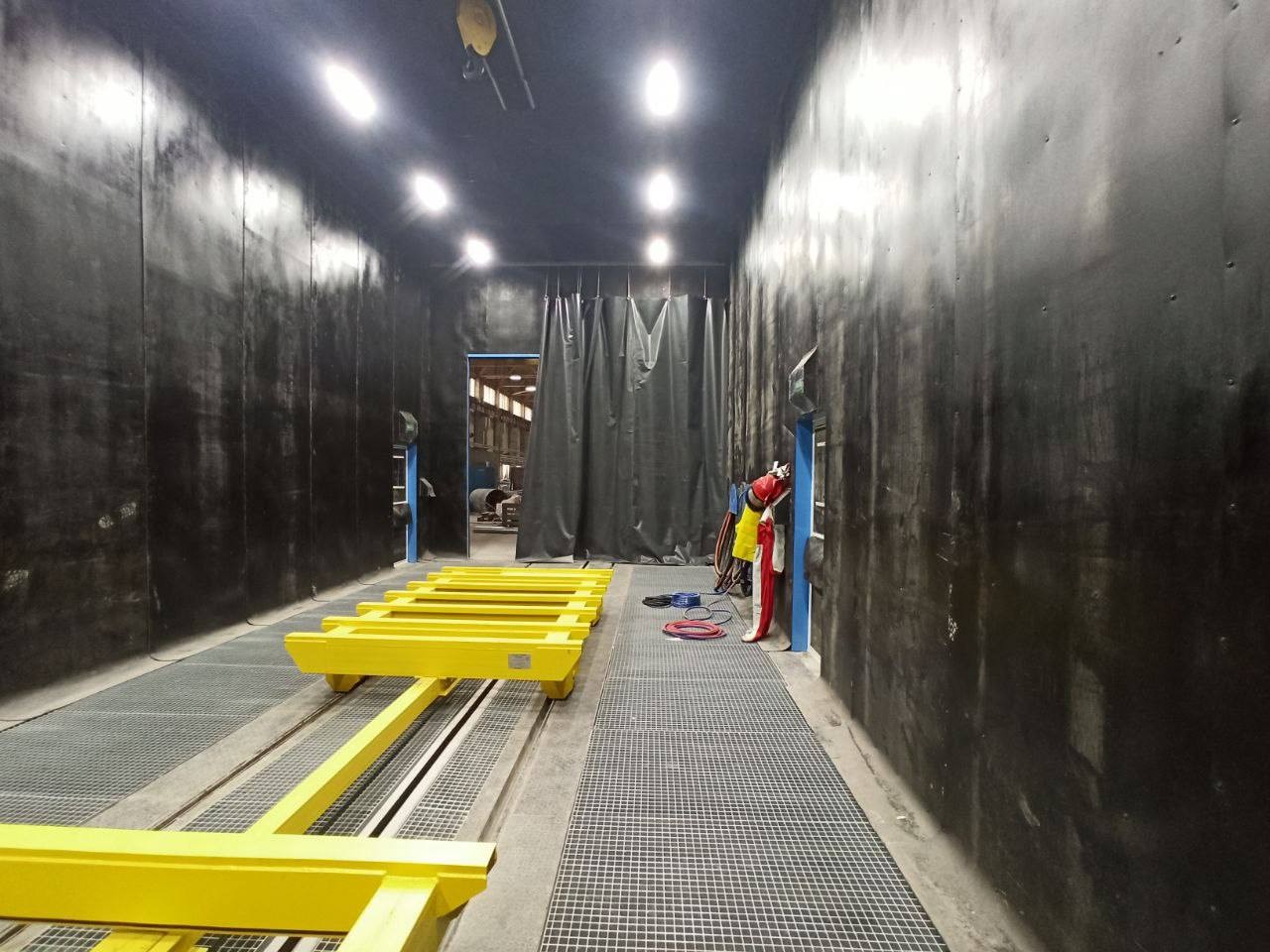

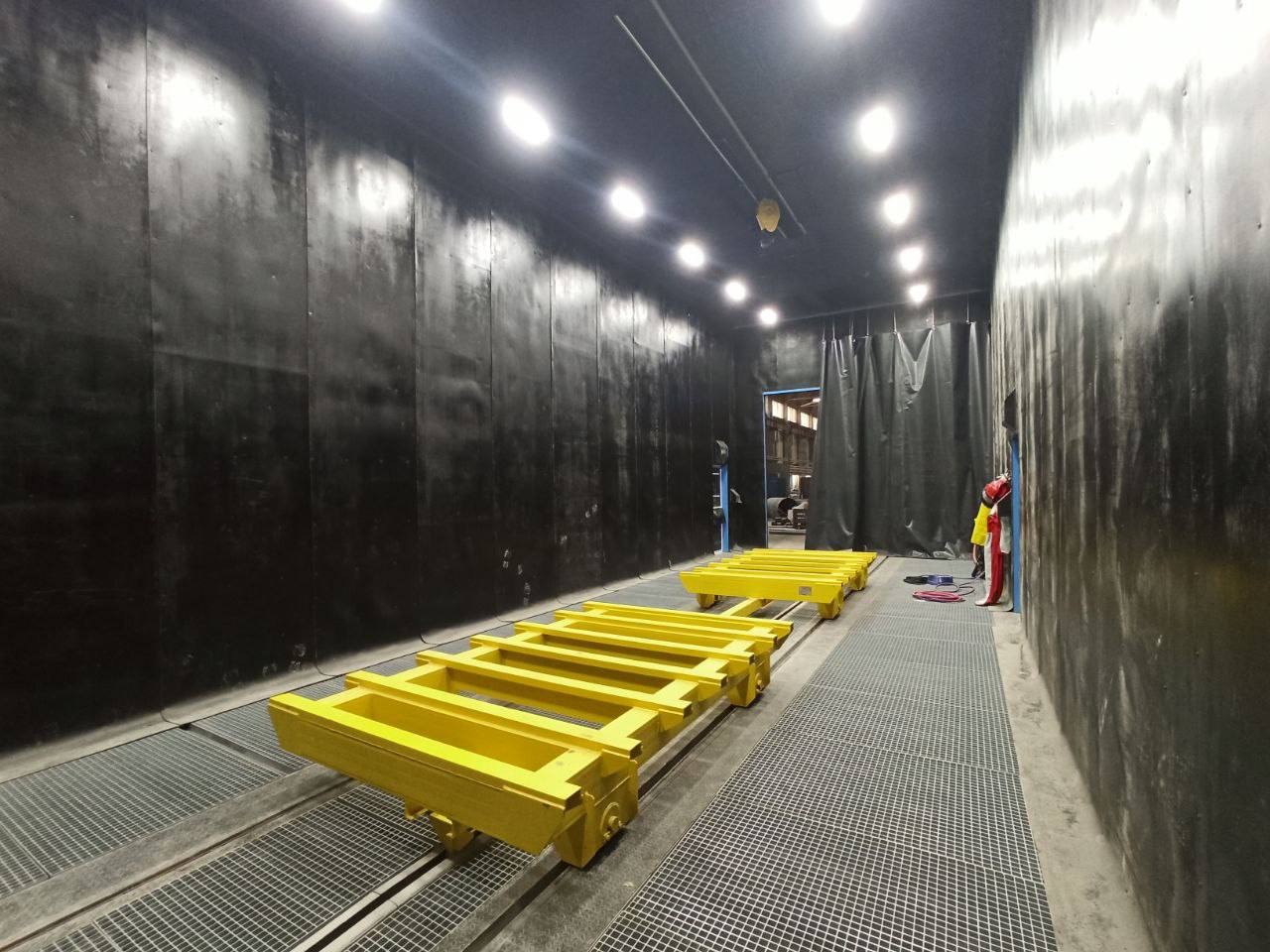

Для перемещения деталей установлен грузоподъемный механизм с максимальной массой груза до 3 тонн. Предусмотрены две сцепленные рельсовые тележки с приводной лебёдкой на мотор-редукторе. Общая грузоподъемность — 12 тонн, размеры каждой телеги — 3 000 × 2 000 × 500 мм.
