Дробеструйная и окрасочно-сушильная камера в комплексе SPK, г. Магнитогорск

ОПИСАНИЕ ПРОЕКТА

Проектирование, поставка и монтаж оборудования для дробеструйной камеры SPK со внутренними размерами 45 000х 7 000х8 000 мм, а также окрасочно-сушильной камеры с аналогичными габаритами 45 000х7 000х8 000 мм.

Камера для ручной струйной обработки черного металла

Эта камера предназначена для обработки черных металлов методом сухого струйного очистки с использованием сыпучего абразива — литой или колотой стальной дроби.

Конструкция камеры

• Размеры внутренней площади (Д×Ш×В): 45 000 мм × 7 000 мм × 8 000 мм.
• Каркас: металлический сэндвич-панели.
• Защитное покрытие стен: резина толщиной не менее 3 мм.
• Основные ворота: 2 рольставни из ПВХ, размером 6 000×7 000 мм.
• Межсекционные ворота: 1 роллет, из ПВХ, размеры 6 000×8 300 мм.
• Сервисные двери: 4 шт., размером 800×2 000 мм.

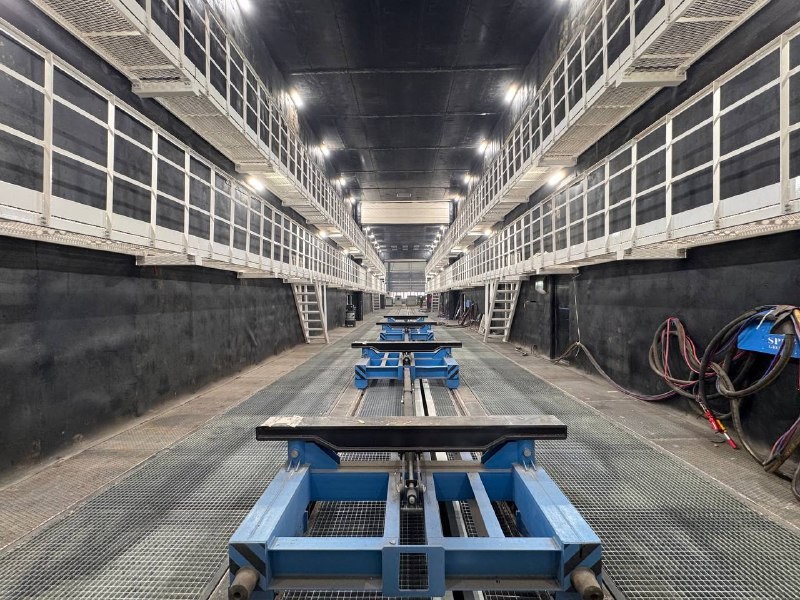

• Обеспечение удобства оператору: стационарные настенные галереи для перемещения по двум уровням.

Осветительная система

• Тип светильников: светодиодные.
• Верхние светильники: 50 шт.
• Боковые светильники: 44 шт.
• Освещенность в рабочей зоне (на высоте 1 м): более 500 лк.
• Аварийные светильники: 3 шт., время работы — 3 часа.
• Конструкция светильников: промышленного типа.

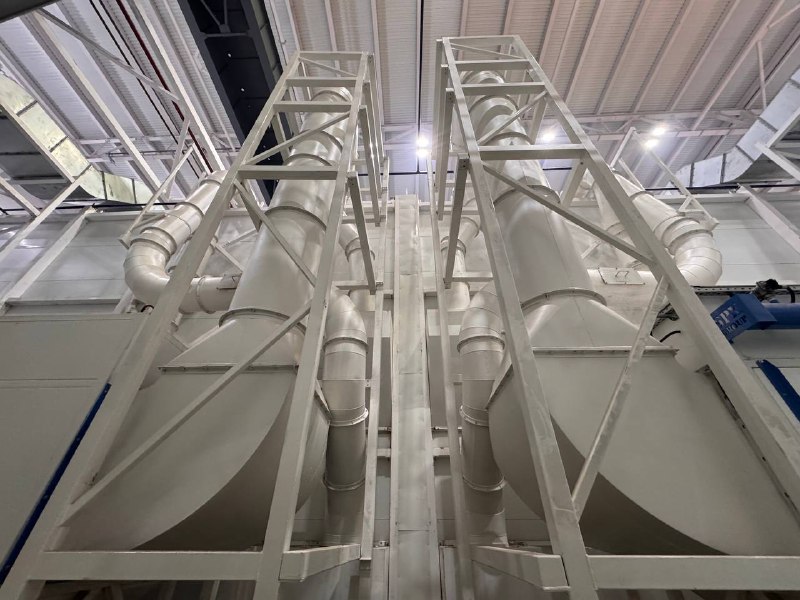

Вентиляционная система

• Направление воздушного потока: по диагонали вдоль длины камеры.
• Модель вентиляционных установок (ВФУ): SPK-VFU-250.06.
• Количество ВФУ: 4 шт.
• Общая производительность: 100 000 м³/ч.
• Производительность одной ВФУ: 25 000 м³/ч.
• Число фильтров в каждой ВФУ: 27 шт.
• Потребление сжатого воздуха на одну ВФУ: до 1,0 м³/мин.
• Эффективность фильтрации частиц 0,2–2,0 мкм: 99,9%.
• Максимальная концентрация пыли в воздухе (гр/м³): 2,0.
• Остаточное содержание пыли в очищенном воздухе: 2,0 мг/м³.

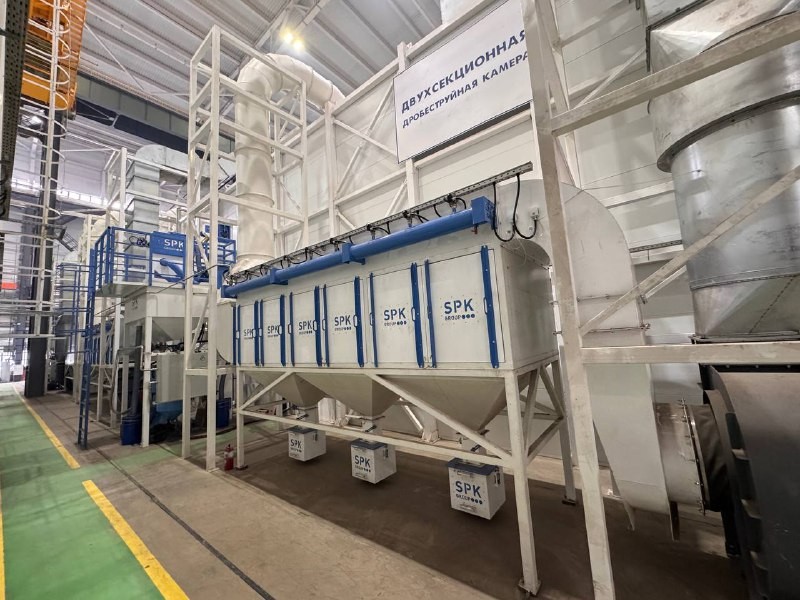

Система сбора дроби

• Модель системы: SPK-SCS(SF).
• Количество систем в камере: 2 шт.
• Пневмоуправляемые скребковые цилиндры: 8 шт.
• Потребление сжатого воздуха на цилиндр: 0,15 м³/мин.

Рекуперационная система

• Модель: SPK-SRS-20.2.01.
• Количество систем: 2 шт.
• Допустимая фракция дроби: от 0,2 до 2,0 мм.
• Общий объем силоса: 600 л.
• Количество подключаемых напорных устройств: 4 шт.

Стол для дробеструйных работ

• Количество постов: 8 шт.
• Объем резервуара напорного устройства: 200 л.
• Максимальное рабочее давление: 12 бар.
• Диаметр сопла: 9,5 мм.
• Комплект шлангов: 2 шт.
• Тип дроби: стальная колотая или литая.
• Допустимая фракция дроби: 0,2–2,0 мм.

Дополнительное оборудование

• Грузоподъемность транспортных систем: 60 т.
• Грузоподъемность рельсовых телег: 15 т.
• Количество рельсовых тележек: 4 шт.

Электроснабжение

• Мощность вентилятора ВФУ: 30 кВт при питании 400 В, 50 Гц.
• Питание освещения: 1,2 кВт, 230 В, 50 Гц.
• Питание системы КЛЭ: 2,2 кВт, 400 В, 50 Гц.
• Общая мощность камеры: 142 кВт.
• Подключение: трехфазное 400/230 В, 50 Гц.

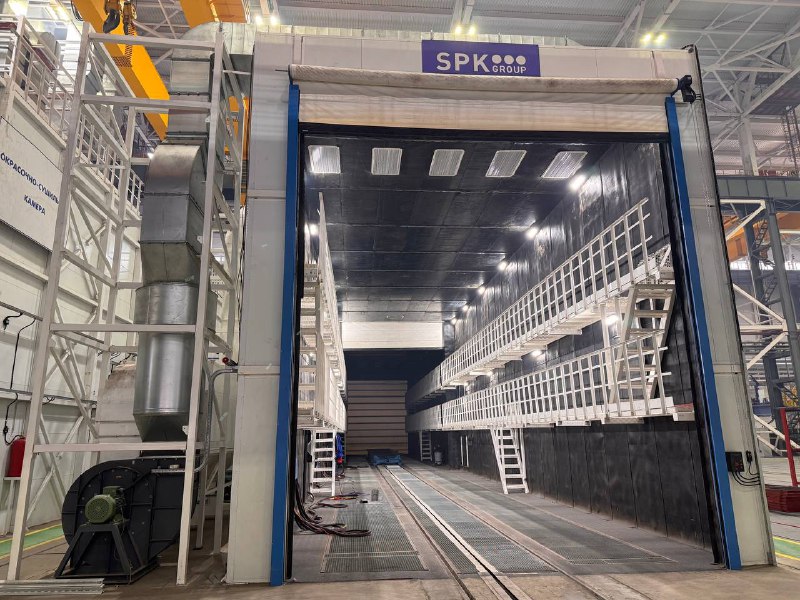

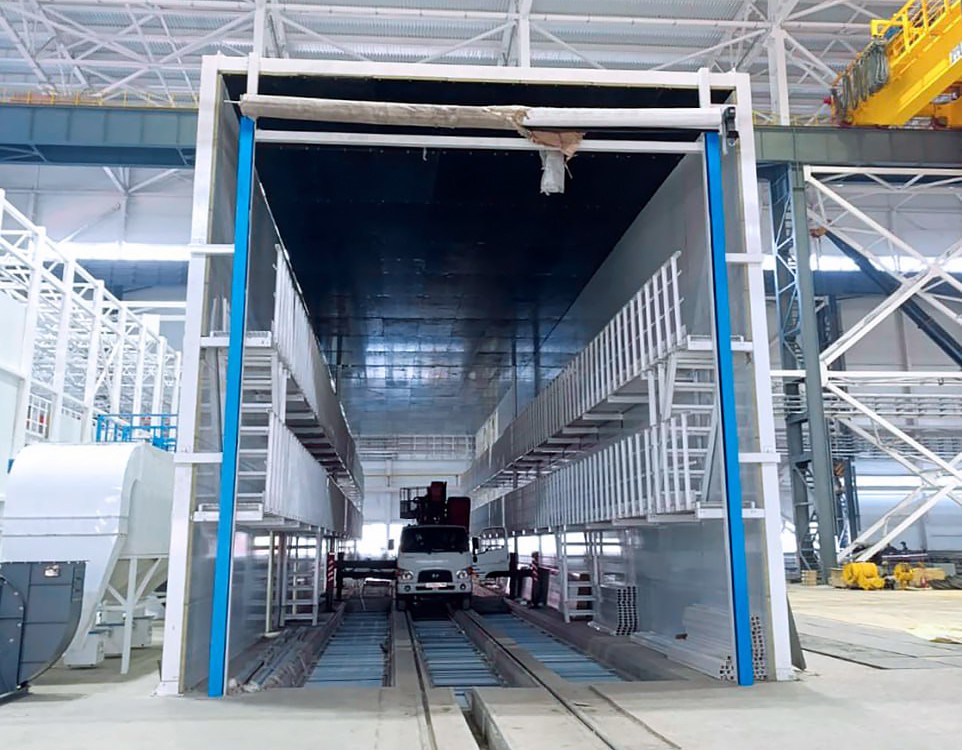

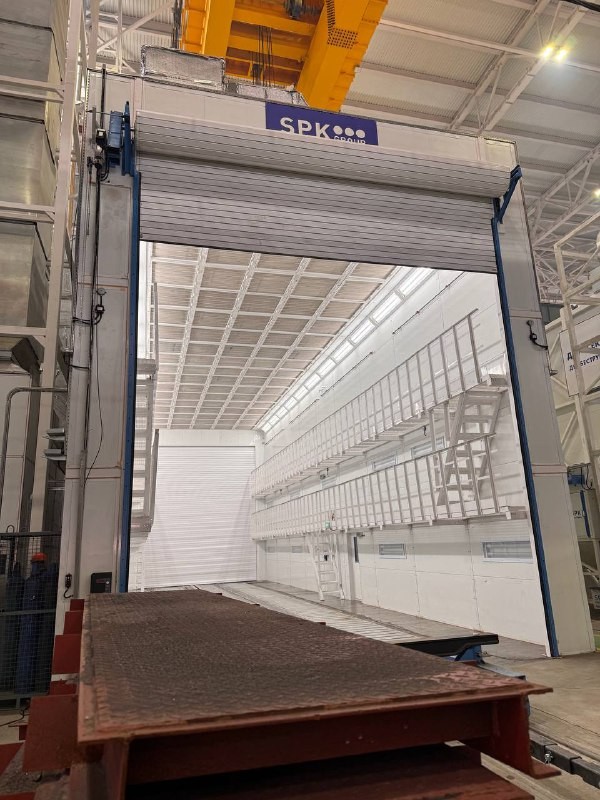

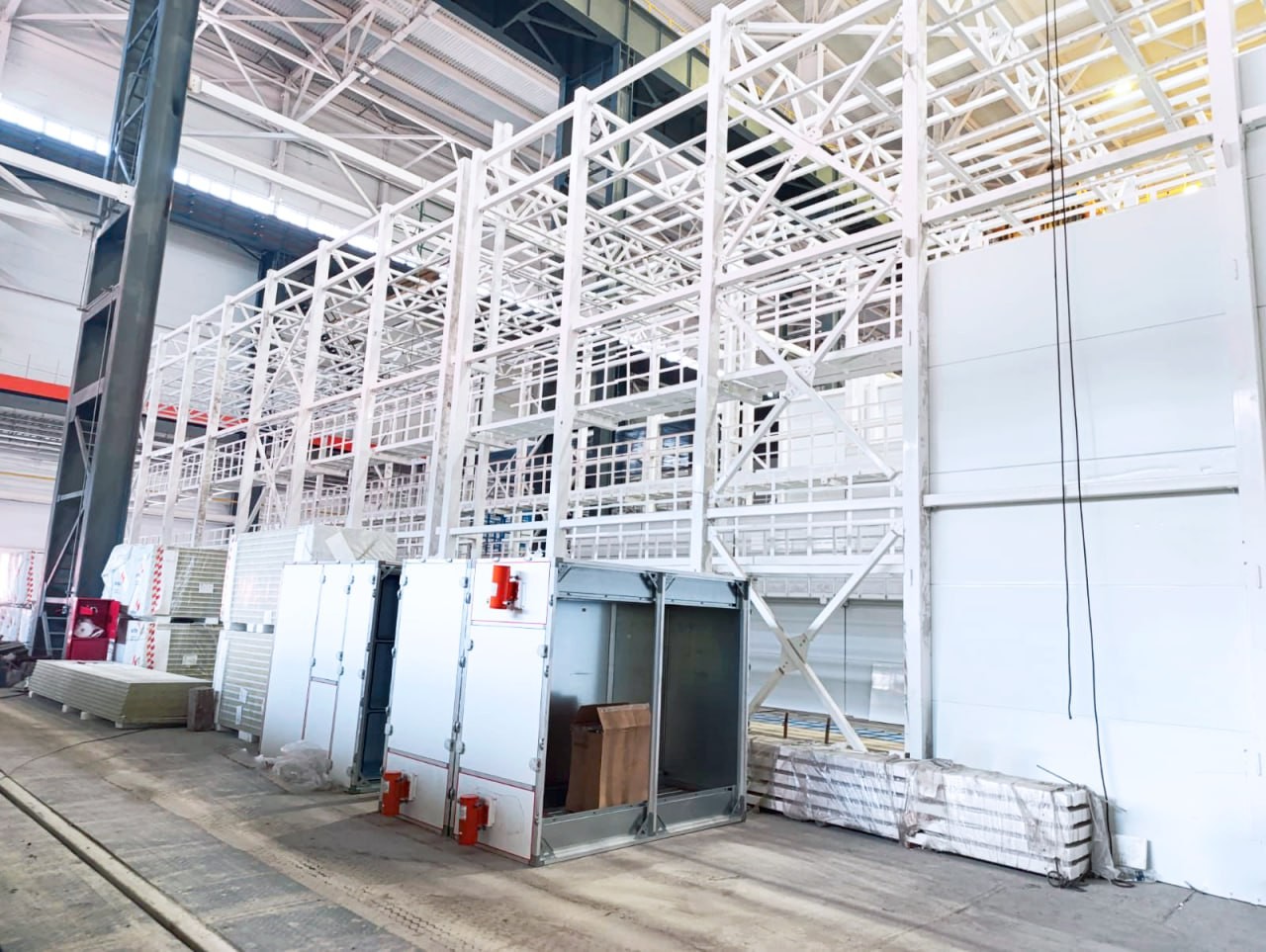

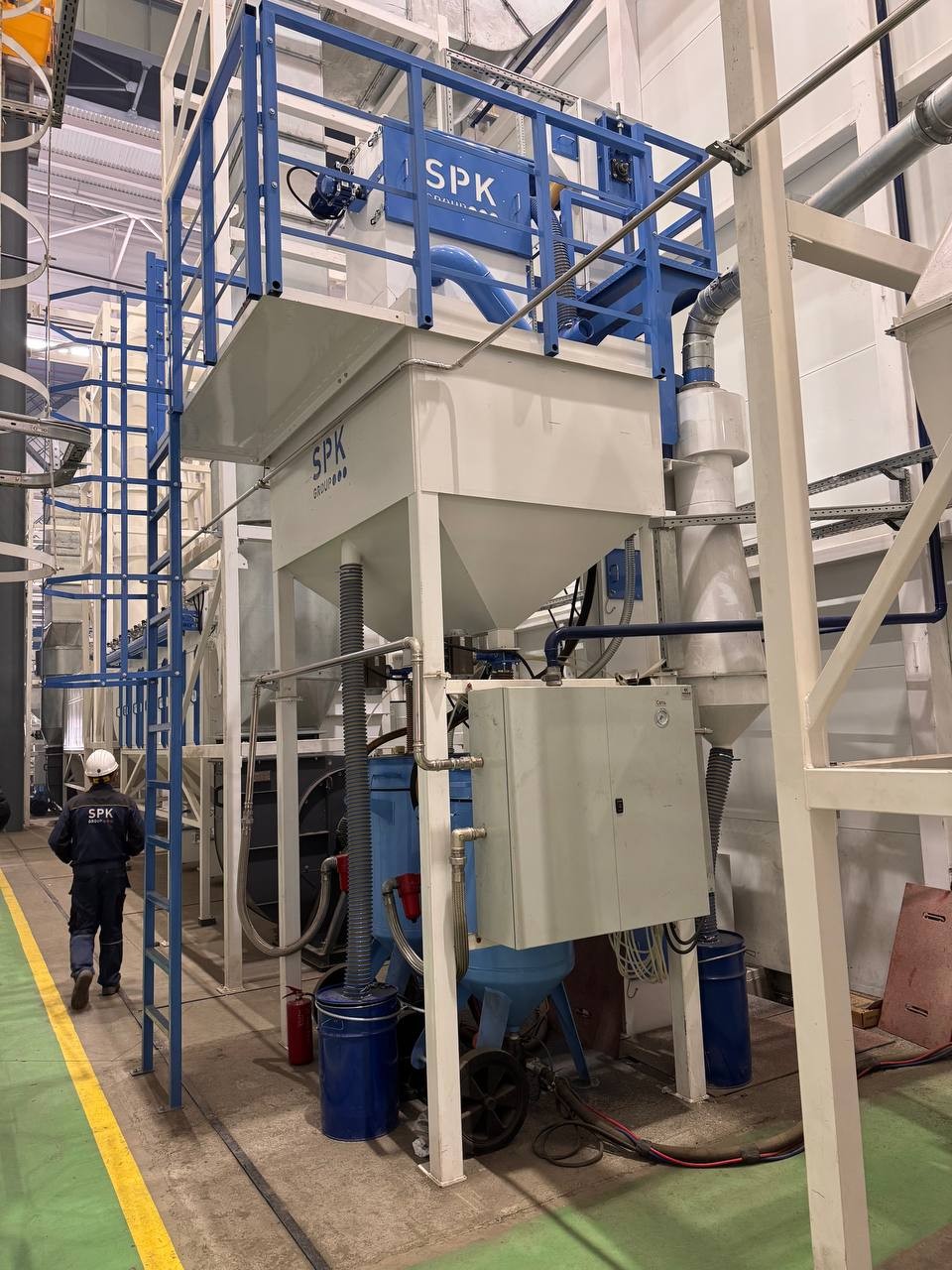

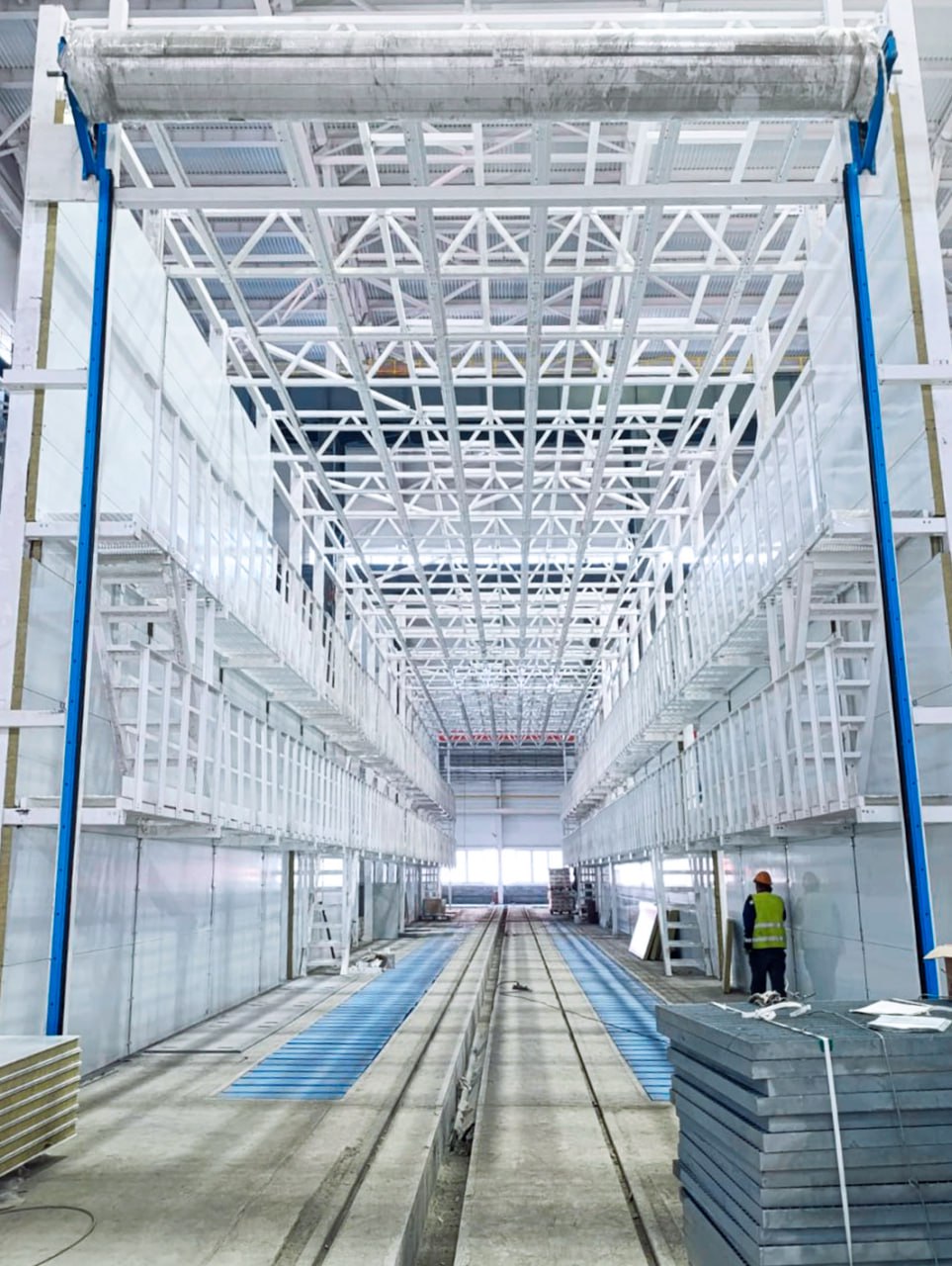

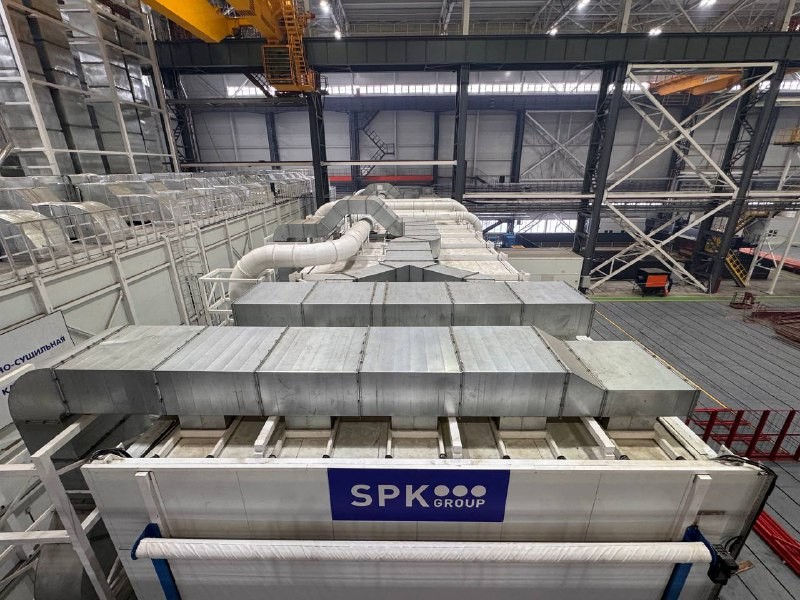

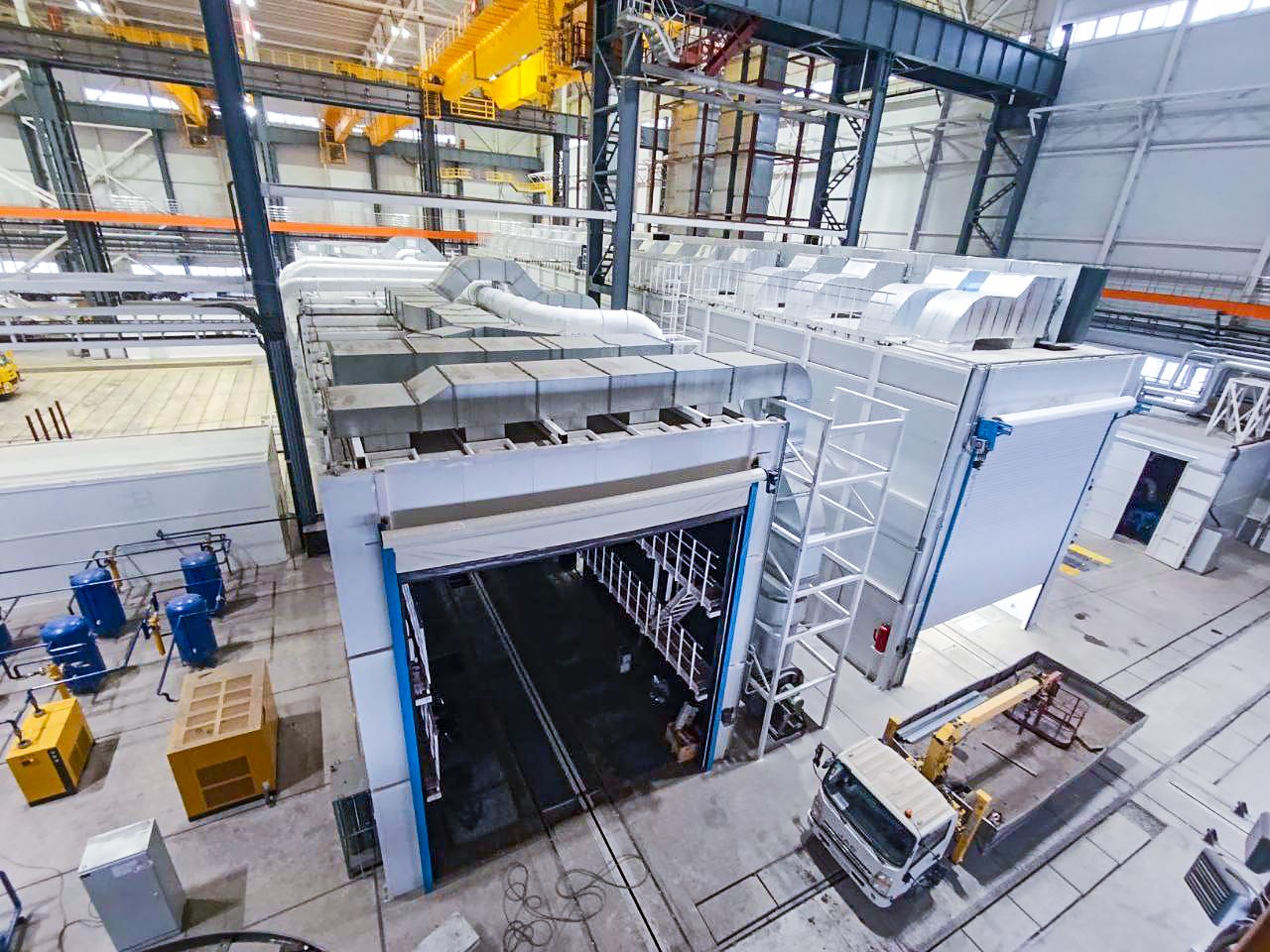

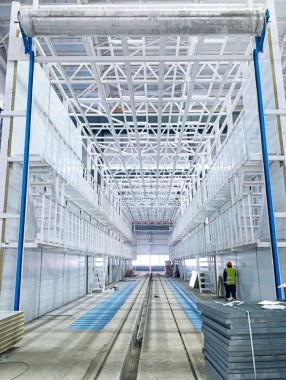

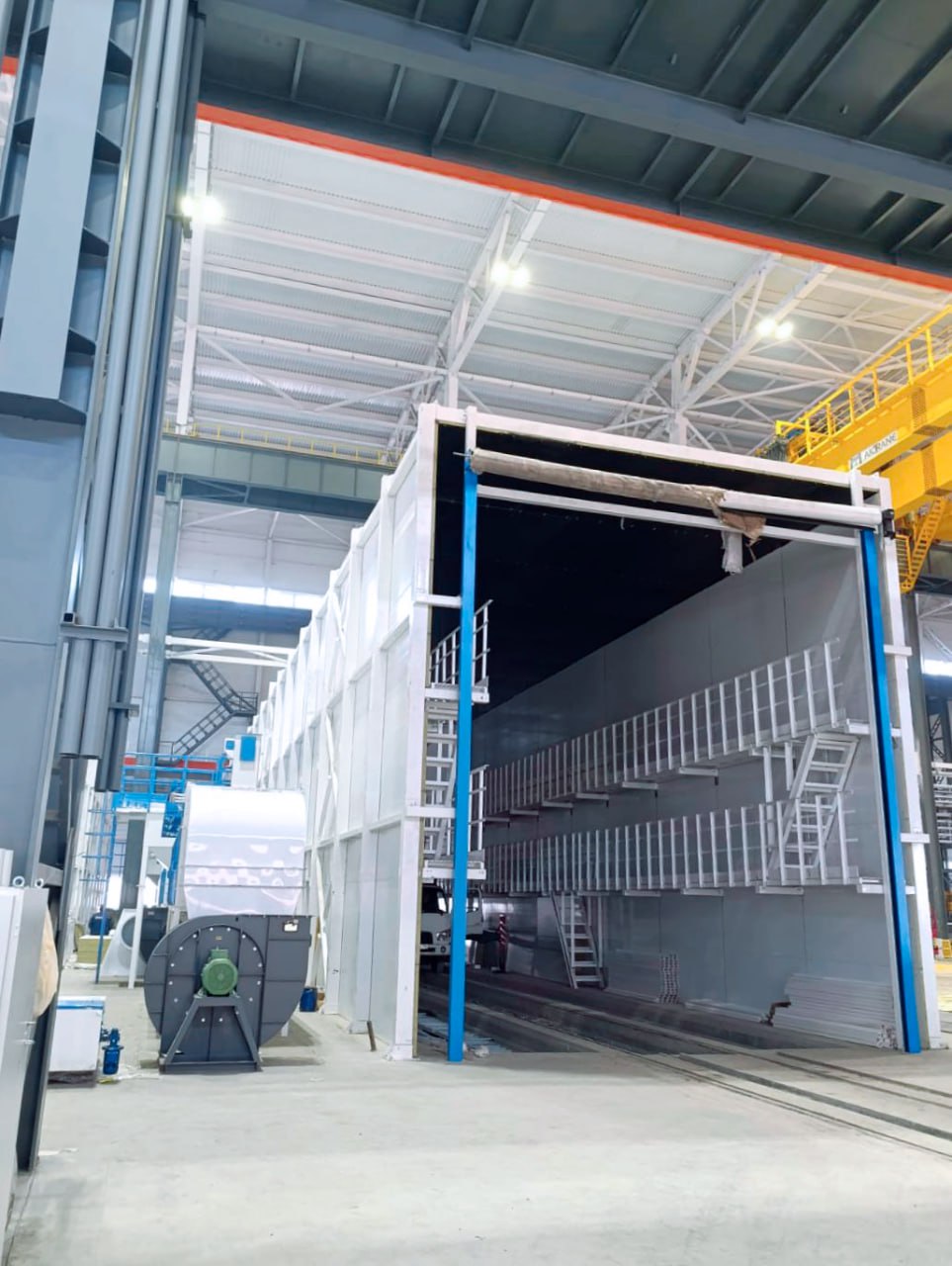

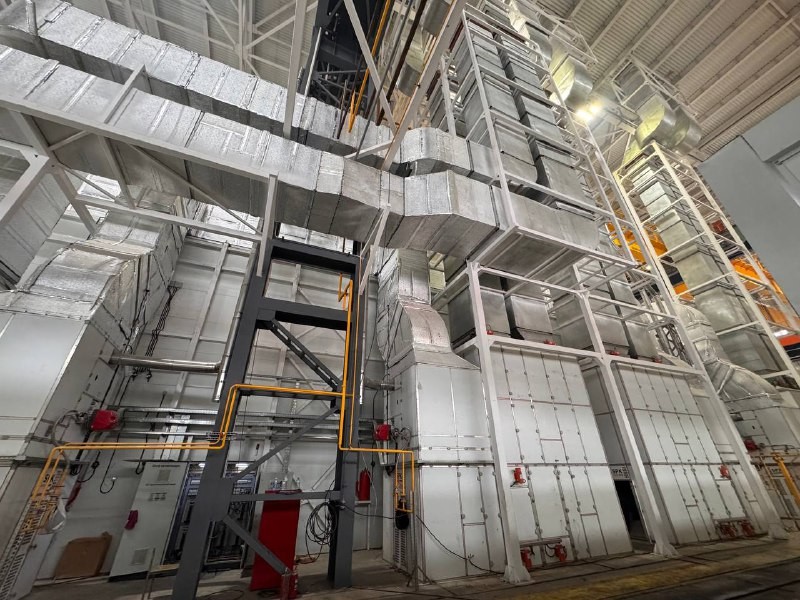

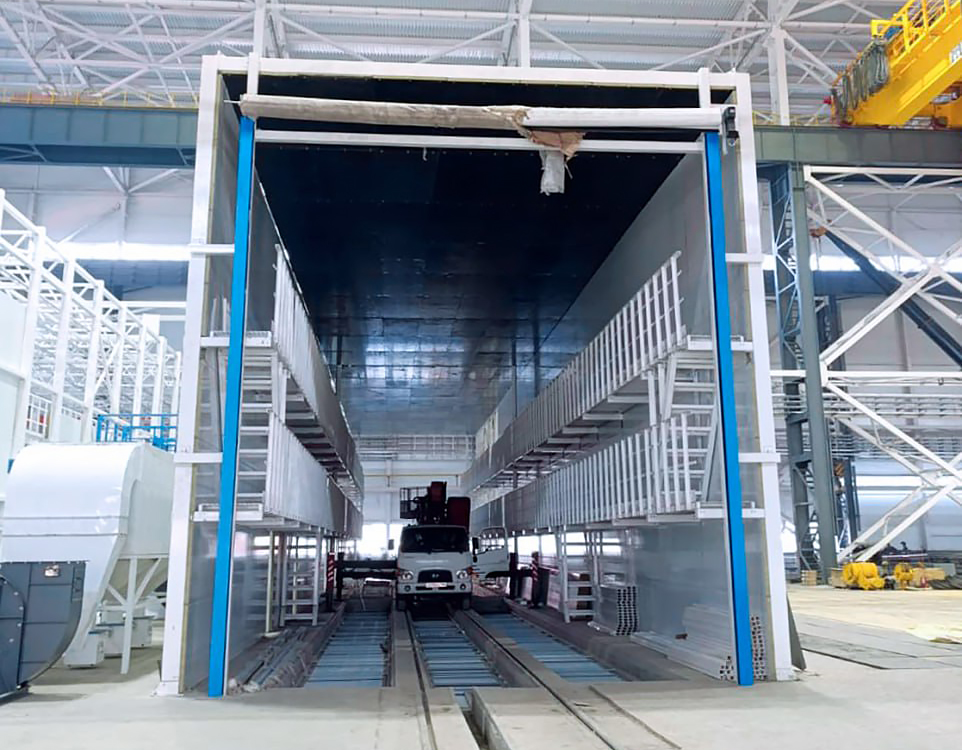

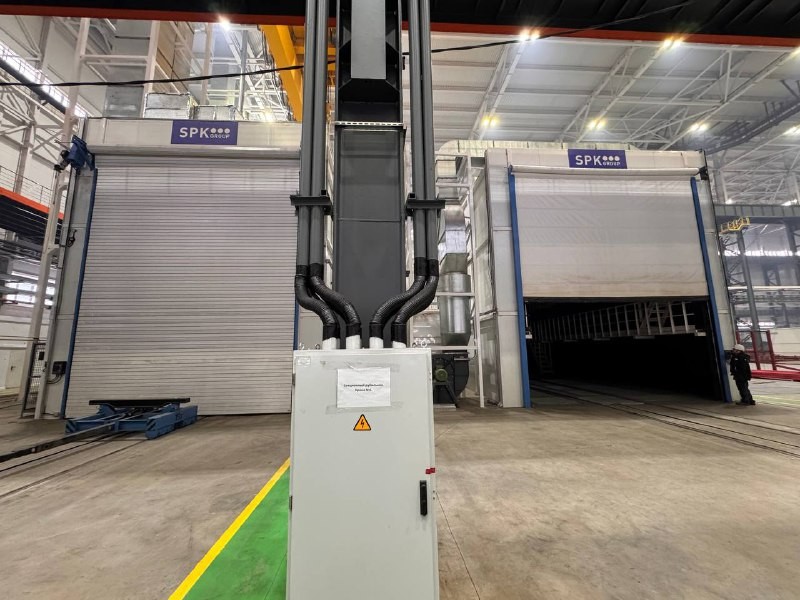

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
