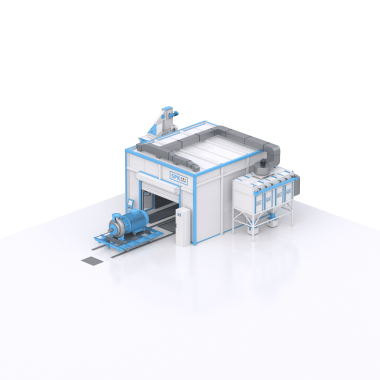

Дробеструйная камера для промышленных насосов SPK-SBB-6.5.4

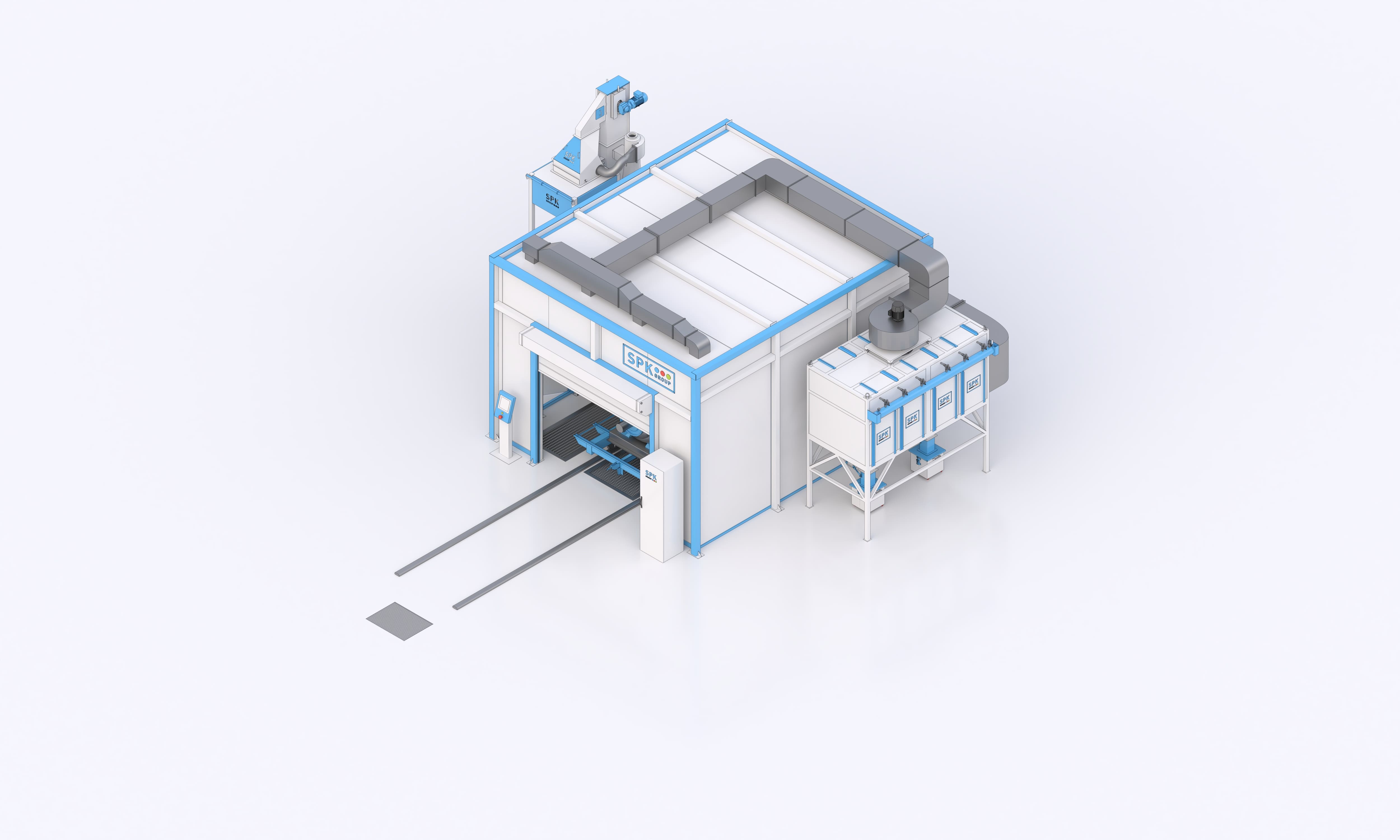

производство дробеструйных камер для производств

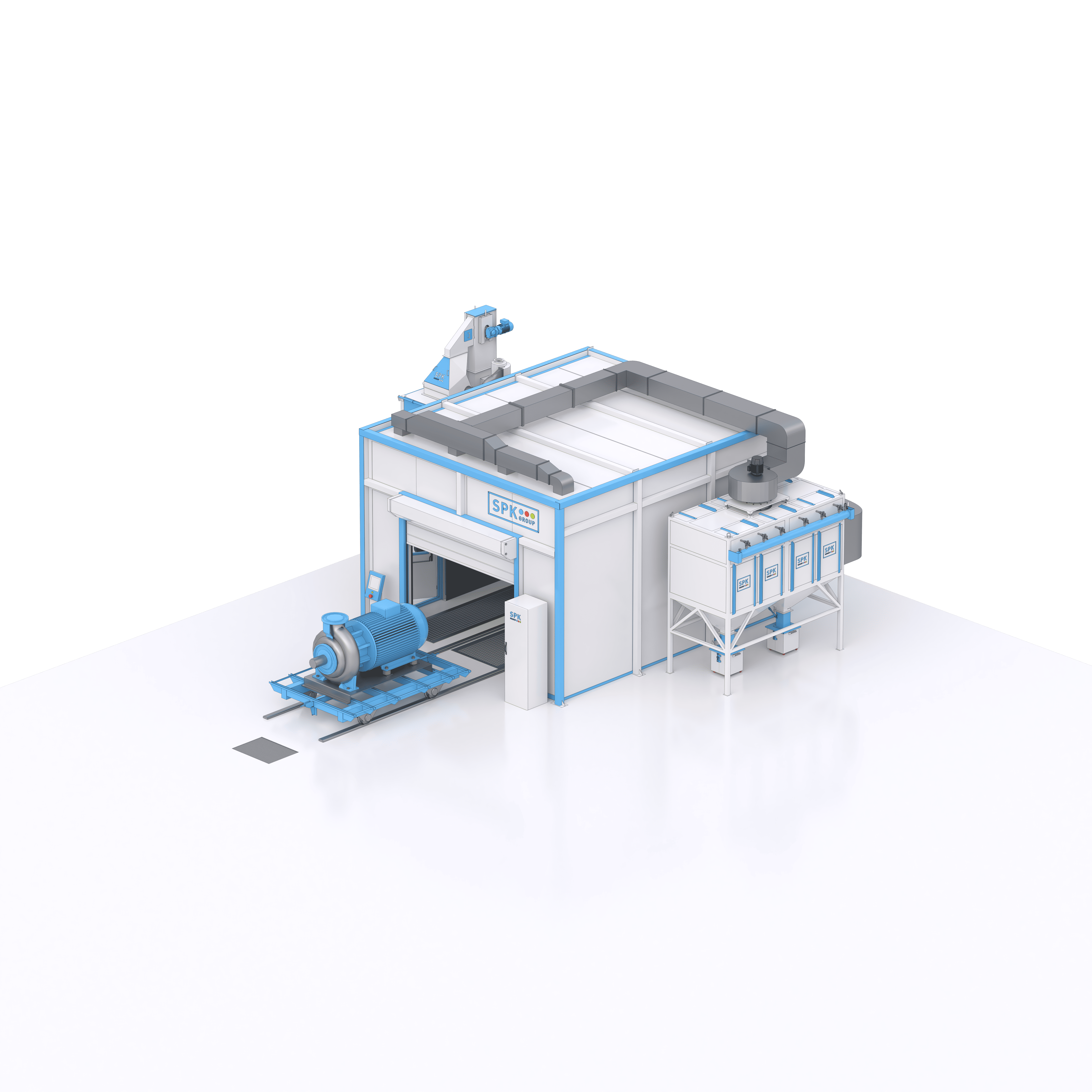

покраска промышленных насосов

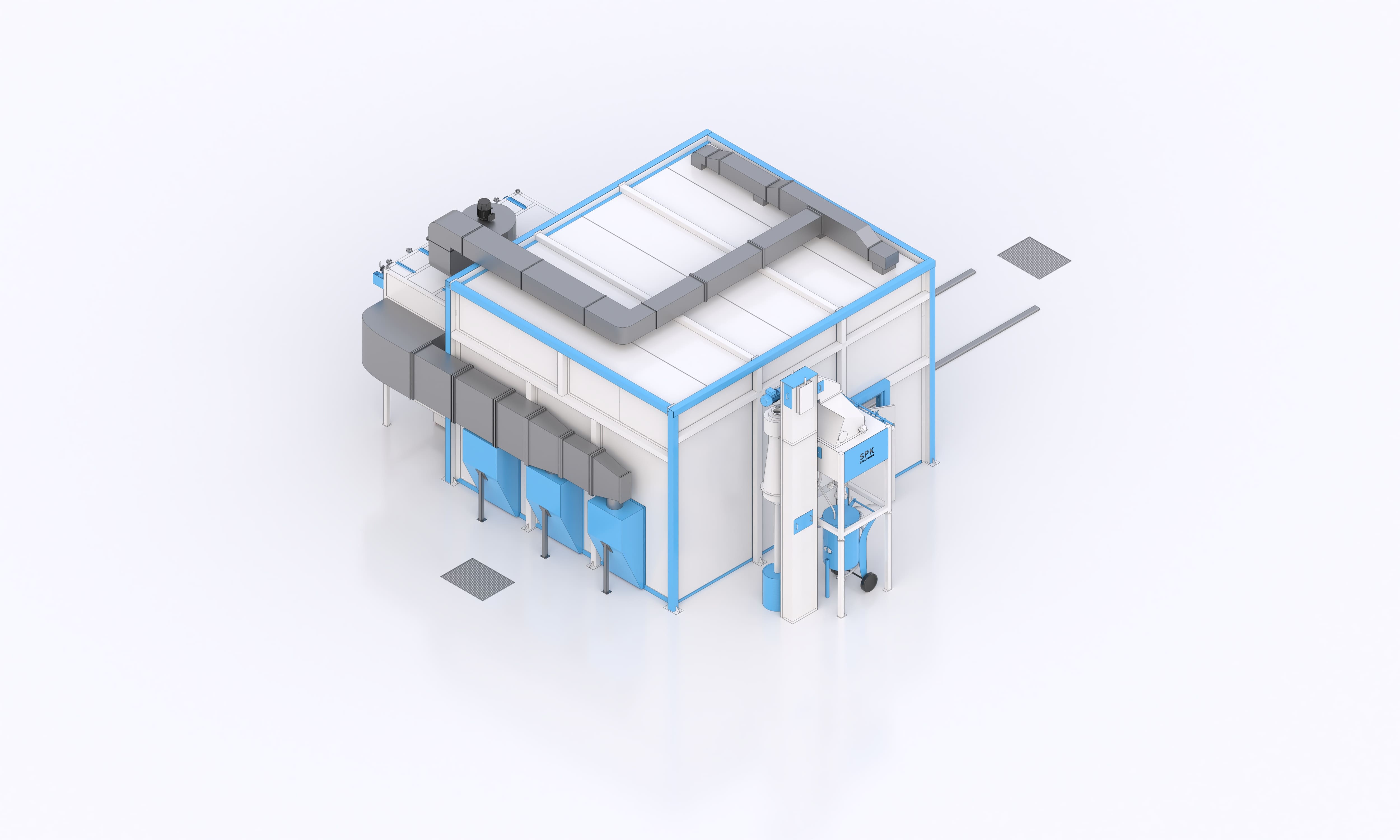

дробеструйная камера для насосов

Назначение камеры дробеструйной очистки

Дробеструйная герметичная камера тупикового типа серии SPK-SBB-6.5.4 (в дальнейшем — ДСК) предназначена для ручной струйной обработки различных видов изделий и металлоконструкций с помощью абразивоструйного метода. Основная задача — удаление окалины, ржавчины, лакокрасочных и гальванических покрытий, а также следов побежалости, наклёпа и поверхности, подвергшейся упрочнению.

Общие характеристики оборудования

Конструкция: сварная, предназначена для обработки изделий различной формы и размера.
Максимальные габаритные размеры обрабатываемого изделия: 3000 х 1500 х 1500 мм (Длина х Ширина х Высота).
Максимальный допустимый вес изделия: 12 000 кг.
Общая площадь поверхности одного изделия, доступная для обработки: 22,5 м².
Тип используемого абразива: дробь.

Основные компоненты и комплектация

Наименование	Количество	Описание
Металлический каркас с порошковым покрытием	1 комплект	Базовая структура камеры для поддержки элементов
Сэндвич-панели толщиной 50 мм	1 комплект	Теплоизоляционные стеновые панели
Основные ворота — роллетные с защитной ПВХ-шторой (размер: 3000 х 3000 мм)	1 шт.	Для входа/выхода изделий
Сервисная дверь с системой «Антипаника» и защитным футеровочным покрытием	1 шт. (размер: 800 х 2000 мм)	Для безопасного доступа оператора
Защитное покрытие стен из резинового материала	1 комплект	Защита от повреждений, вызванных дробью
Резиновое покрытие потолка	1 комплект	Защита потолочной части камеры от износа
Светодиодные светильники с усиленным стеклом	6 шт., по 4 лампы по 24 Вт	Обеспечивают яркое освещение внутри камеры
Напольные решетки шириной 1220 мм	3 шт.	Для вентиляции и защиты пола
Продольные скребковые конвейеры шириной 1220 мм	3 шт.	Для перемещения изделий вдоль камеры
Поперечный скребковый конвейер	1 шт.	Для поперечной транспортировки
Ленточный ковшовый элеватор длиной 4710 мм	1 шт.	Для подачи абразива и сбора отходов
Вибрационный сепаратор для дроби	1 шт.	Для очистки и повторного использования дроби
Воздушно-каскадный сепаратор	1 комплект	Для отделения мелкодисперсных частиц и пыли
Трубопроводы для мелкой пыли	1 комплект	Для отвода мелких загрязнений
Силос для дроби объемом 900 литров	1 шт.	Для хранения абразивного материала
Автоматический пневматический дисковый затвор для дроби	1 шт.	Для автоматизированного контроля подачи дроби
Напорный резервуар на 200 литров	1 шт.	Для подачи воды или других жидкостей операторами
Вытяжная перегородка или отбойные щиты	1 комплект	Для защиты окружающей среды и оператора
Вентиляционно-фильтровальная установка SPK-VFU-170.03	1 шт., расход воздуха — 17 000 м³/ч	Обеспечивает вентиляцию и очистку воздуха внутри камеры
Автоматическая система управления	1 комплект	Для автоматизации процессов обработки
Сенсорная панель оператора и ПЛК	1 комплект	Интуитивное управление и мониторинг
Рельсовая тележка с лебедкой (опционально)	1 комплект	Для транспортировки тяжелых изделий
Набор сопел для дробеструйной обработки	1 комплект	Для разнообразных видов обработки поверхностей
Защитная экипировка	1 комплект	Средства индивидуальной защиты для оператора
Независимая система дыхания	1 комплект	Для обеспечения безопасных условий работы
