Уличная камера дробеструйной очистки SPK-15.9.7

Назначение и технологические возможности обитаемой камеры SPK

Обитаемый дробеструйный комплекс SPK представляет собой высокотехнологичный бокс тупикового типа. Оборудование разработано для комплексной абразивной обработки сварных конструкций и деталей из различных сплавов.

Ключевые функции оборудования:

• Эффективное удаление прокатной окалины, очагов коррозии и ржавчины.

• Зачистка поверхностей от старых лакокрасочных и гальванических покрытий.

• Устранение следов побежалости, возникающих после сварки или термообработки.

• Поверхностное упрочнение (наклеп) металла и создание шероховатости перед покраской.

Конструктивные параметры и габариты дробеструйного комплекса

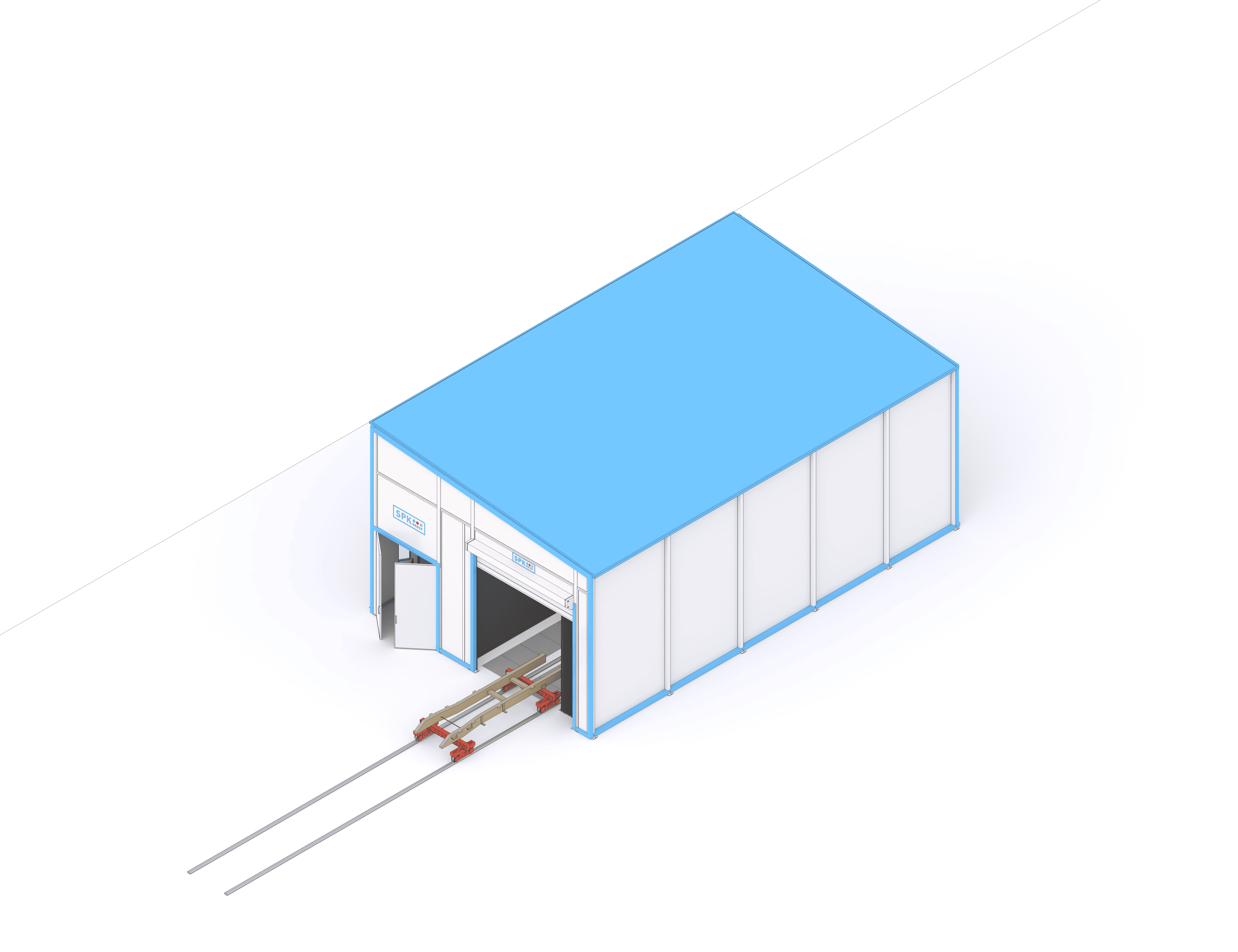

Защищенное климатическое исполнение позволяет монтировать комплекс на открытых площадках (вне капитальных строений). Для подачи заготовок внутрь рабочей зоны применяется рельсовая телега-диплори, включенная в базовый комплект поставки.

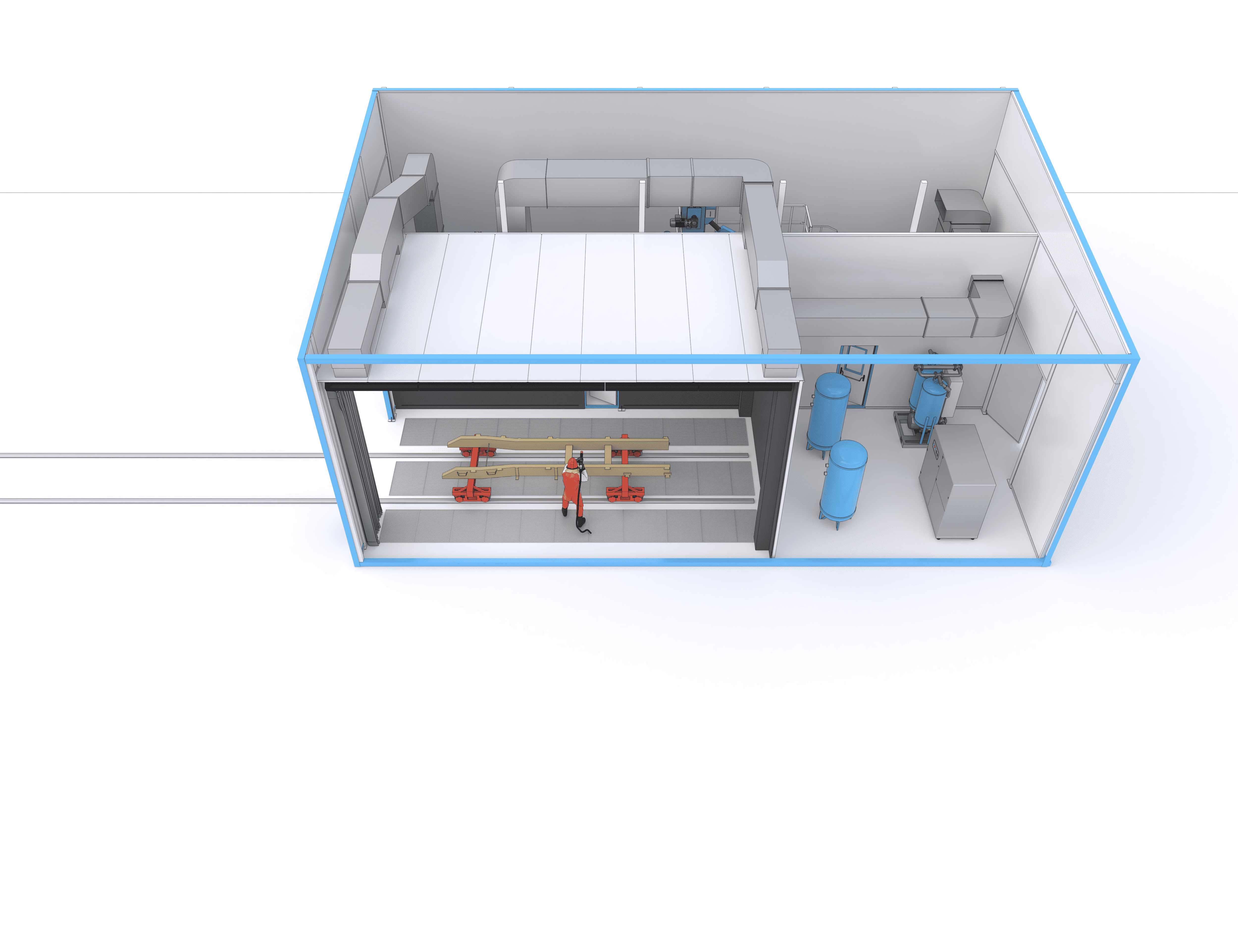

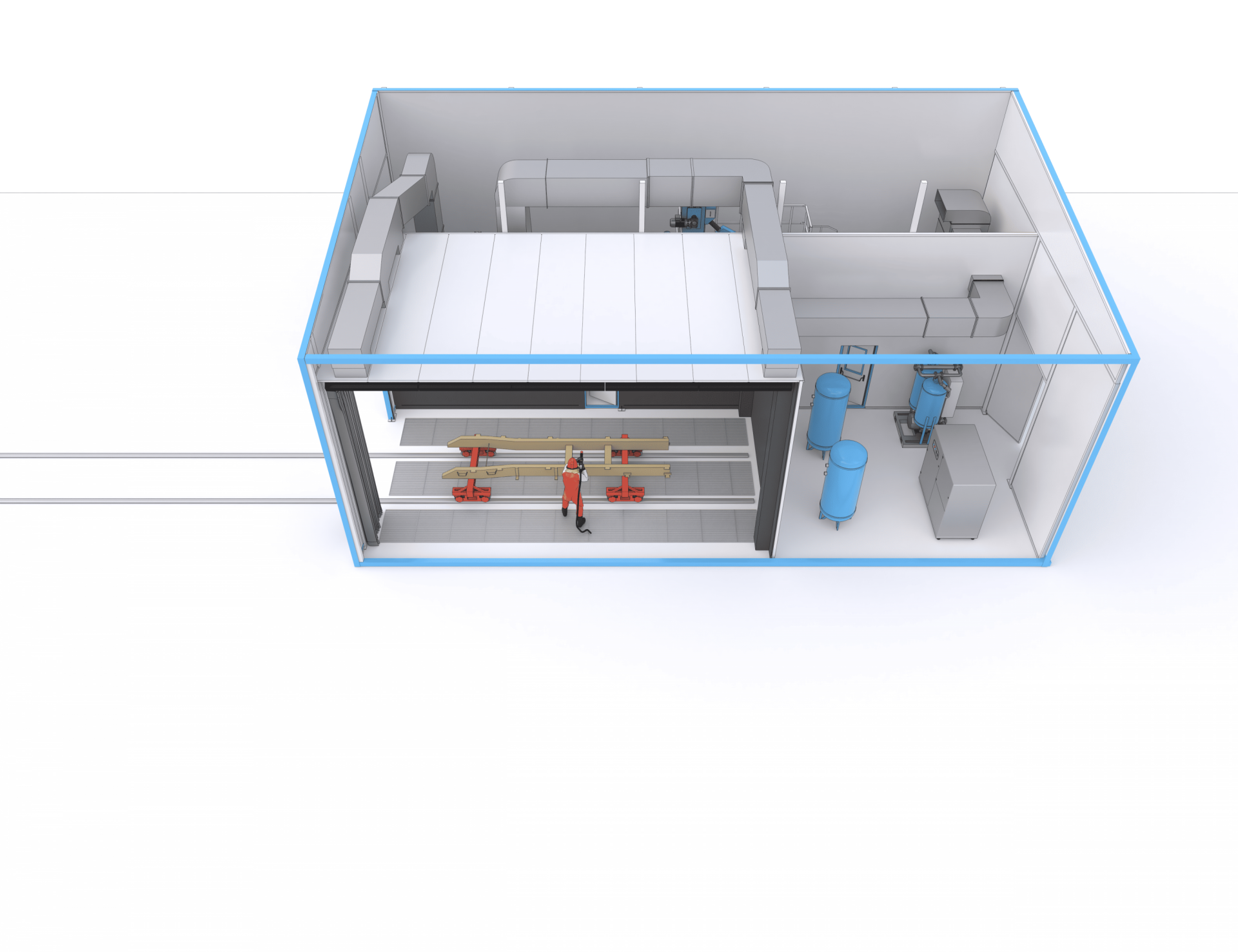

Пространственные характеристики модулей

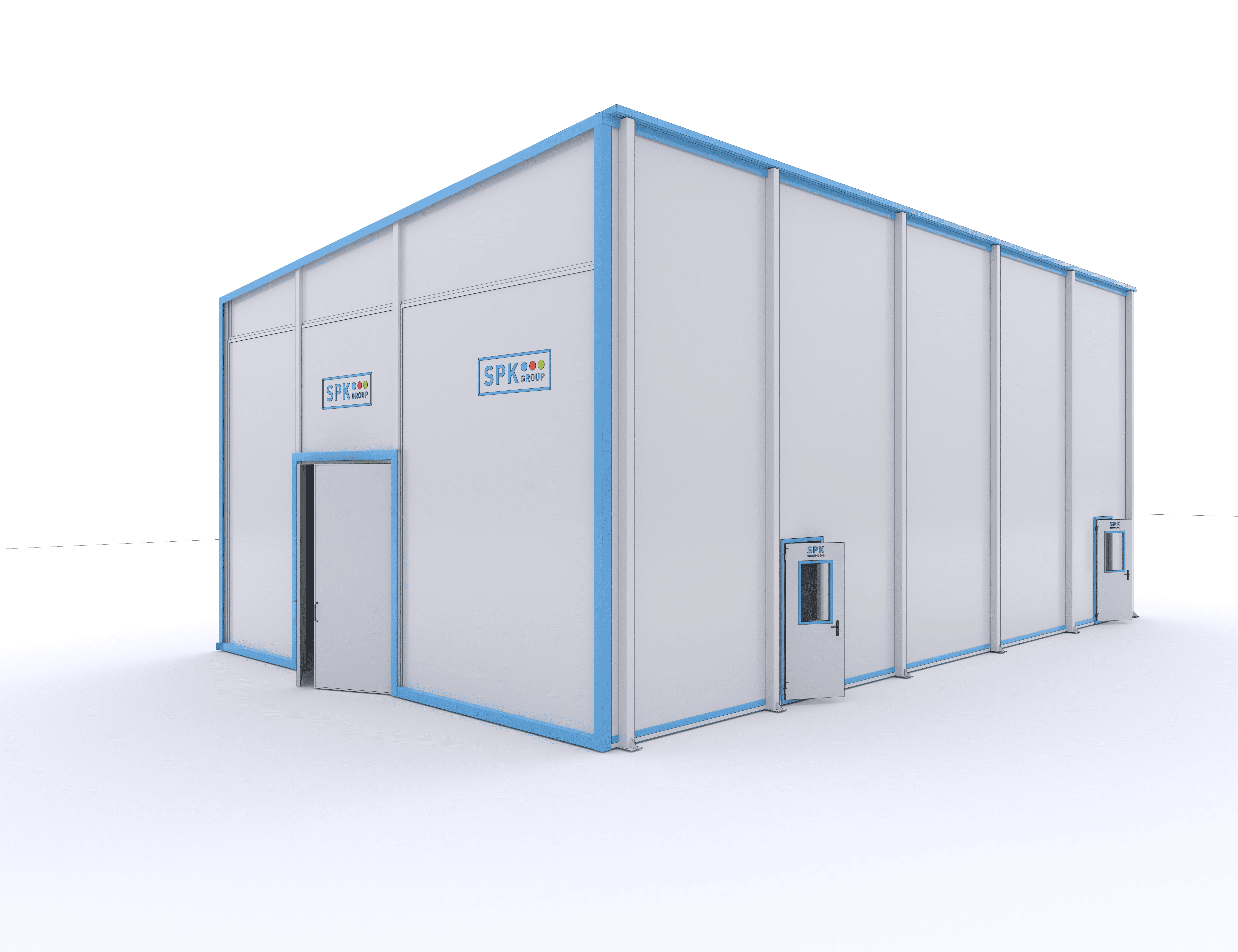

Термоизоляция корпуса: Внешний защитный контур базируется на мощном стальном каркасе, обшитом трехслойными сэндвич-панелями (толщина 120–200 мм). Сама дробеструйная кабина изолирована собственными панелями толщиной 50 мм.

Комплектация входных групп

• Въезд в обитаемую зону: Оснащен термоизолированными подъемно-секционными воротами с габаритами просвета 4000 × 4500 мм и дополнительной износостойкой защитной шторой.

• Доступ в аппаратную: В технический отсек ведут ручные распашные ворота (2500 × 2500 мм), а также две изолированные двери (800 × 2000 мм) на боковой стороне.

Автоматизированный сбор и циклическая рекуперация абразива

Комплекс укомплектован одной линией рекуперации, которая обеспечивает непрерывную сепарацию, очистку и повторную подачу дроби в рабочую зону.

Механическая система транспортировки дроби (ССД)

Упавший абразив собирается с пола с помощью надежных скребковых конвейеров с пневматическим приводом:

• Продольный вектор: 3 конвейерные линии ориентировочной длиной 8500 мм.

• Поперечный вектор: 1 конвейерная линия длиной около 7500 мм (смещена к центру помещения).

• Пневмопотребление: Средний расход воздуха одной ветки — 0,15 м³/мин (суммарный показатель системы сбора — 1,05 м³/мин).

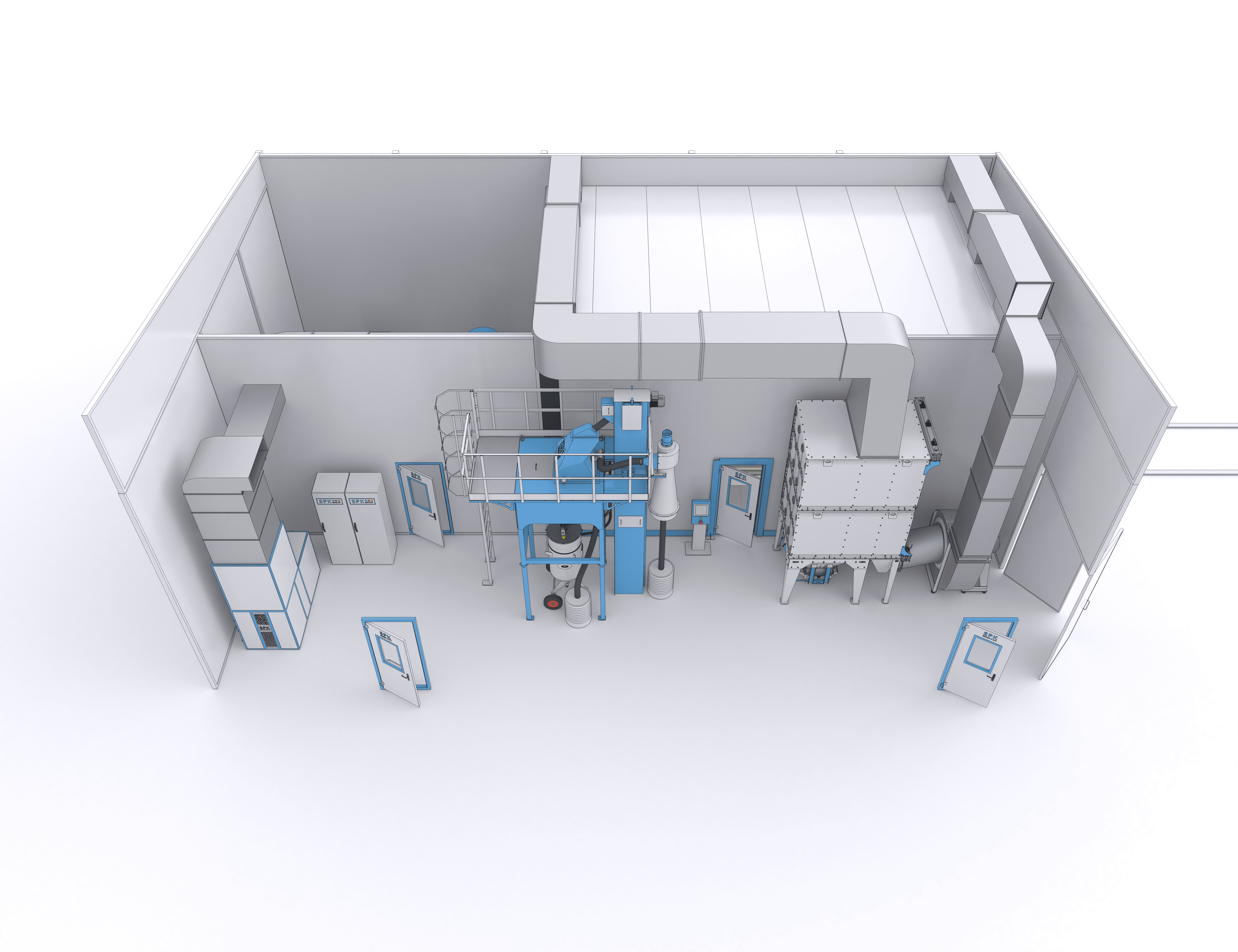

Подъем и очистка дроби

• Вертикальный транспорт: Ковшовый элеватор высотой 4760 мм с электроприводом мощностью 2,2 кВт.

• Фильтрация: Электромеханическое вибросито мощностью 0,27 кВт для отсева крупных включений.

• Хранение: Силос-накопитель для готового к работе абразива объемом 1000 литров.

Спецификация пескоструйного/дробеструйного оборудования

Комплекс рассчитан на бесперебойную работу одного оператора:

• Тип питателя: Высокопроизводительный напорный аппарат емкостью 200 литров.

• Количество постов: 1 рабочее место (1 износостойкое дробеструйное сопло).

*Финальные габариты металлоконструкций и точная длина конвейерных трасс утверждаются в ходе проектирования под специфику площадки заказчика.
