Окрасочно-сушильная камера для колесной техники SРК-SCB-26.7.7

Тупиковый окрасочно-сушильный комплекс SPK-SCB-26.7.7 от SPK GROUP: техническое описание

Назначение и функциональные возможности оборудования

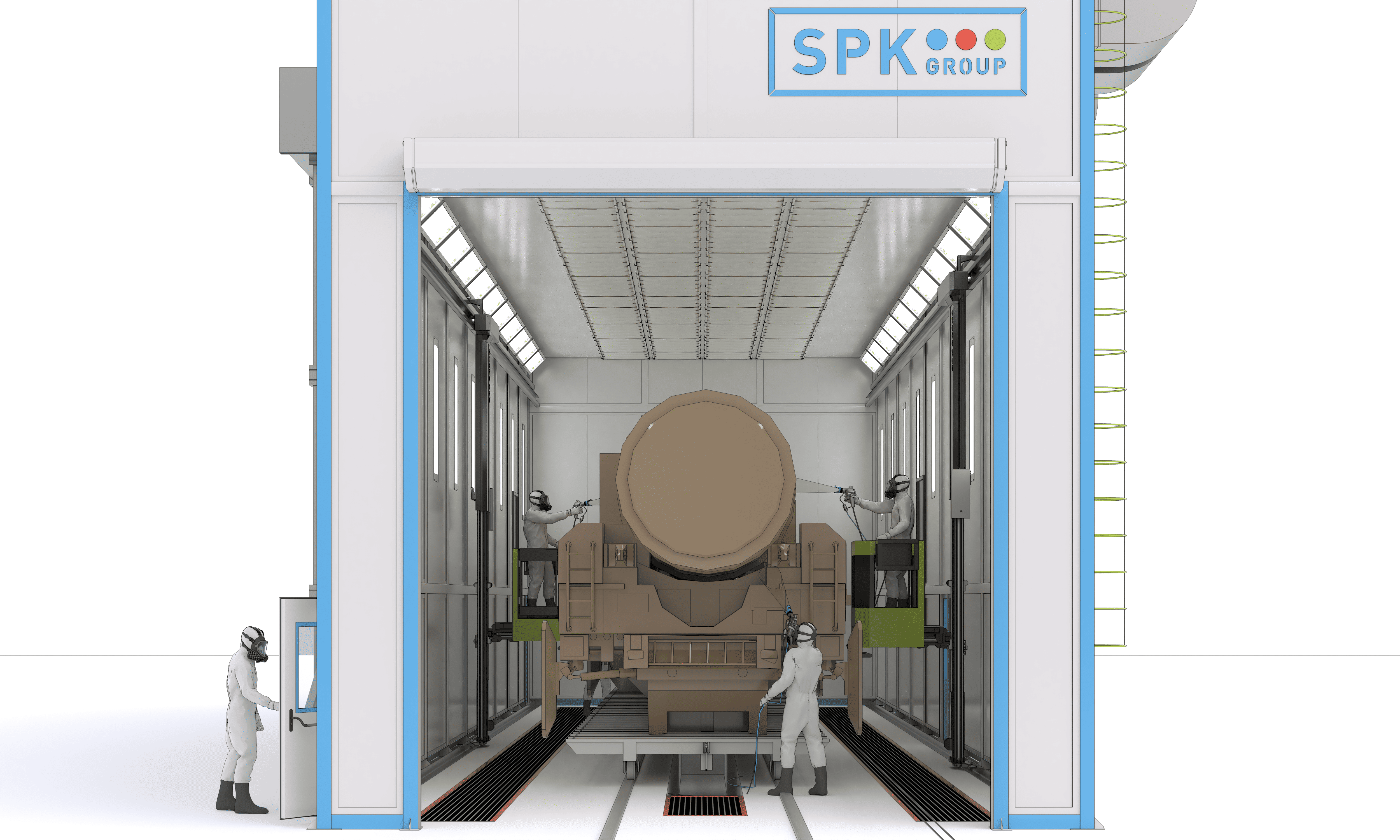

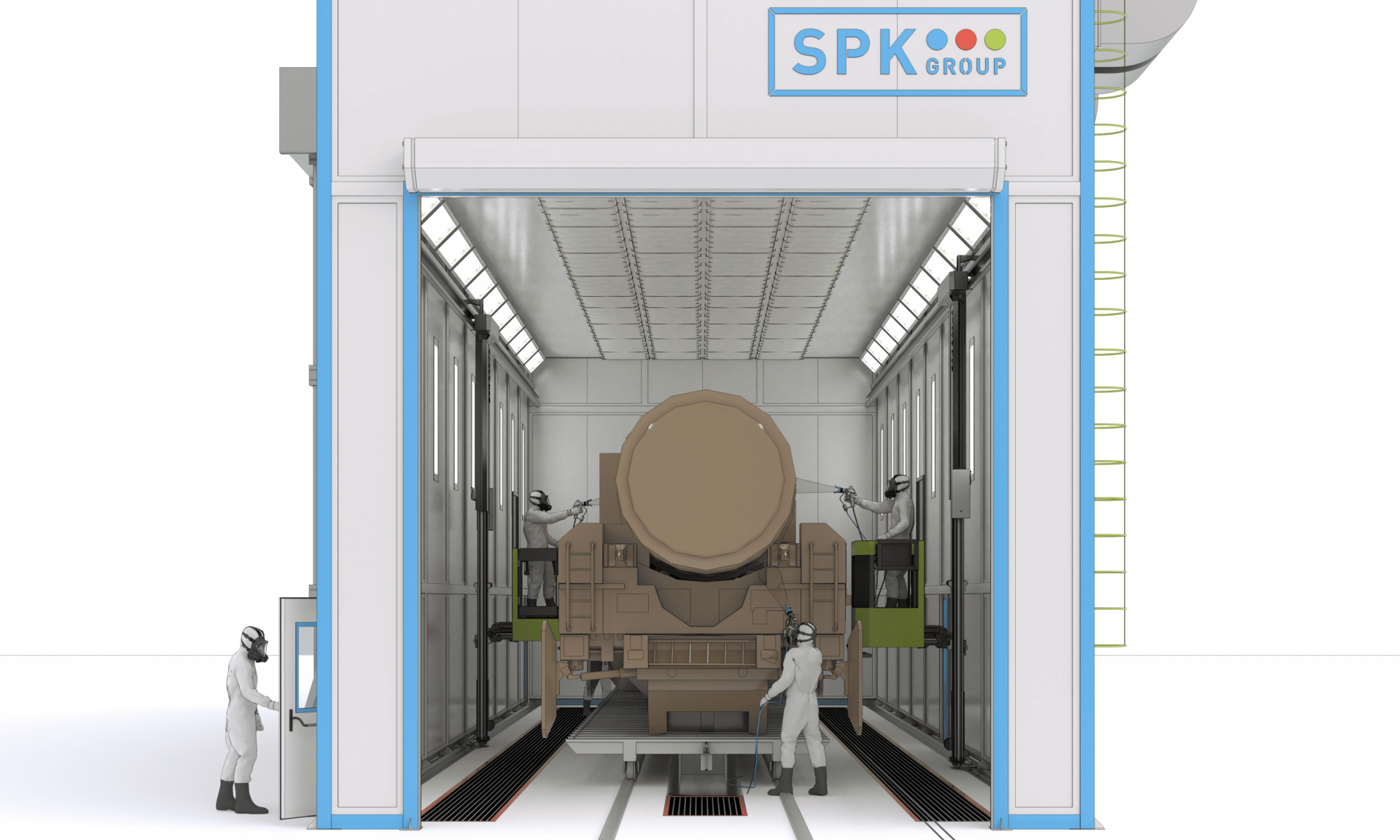

Индустриальная обитаемая кабина SPK-SCB-26.7.7 разработана как изолированный технологический модуль для выполнения всего спектра финишных операций при работе с крупногабаритными конструкциями. Инженерное решение позволяет последовательно осуществлять межоперационную подготовку оснований под грунтование, непосредственное напыление защитно-декоративных лакокрасочных составов, а также последующую термическую полимеризацию сформированного покрытия.

Внутреннее пространство комплекса обслуживается развитой системой приточно-вытяжной вентиляции. Она генерирует стабильный нисходящий ламинарный поток подготовленного и подогретого воздуха, который перемещается по направлению от потолочного пленума к напольным заборным решеткам.

Очистка рециркуляционного воздуха от мелкодисперсного окрасочного тумана базируется на многоступенчатой сухой фильтрации. Применение сухих фильтрующих элементов обеспечивает идеальную чистоту среды в рабочей зоне, предотвращает появление сорности на невысохшей краске и полностью освобождает производство от затрат на возведение и обслуживание гидрофильтров или водяных очистных узлов.

Спецификация обрабатываемых узлов и техники

Параметры комплекса рассчитаны на циклическую обработку тяжеловесного колесного транспорта со следующими предельными характеристиками:

• Тип изделий: Тяжелая специализированная техника на колесном шасси.

• Предельные габаритные размеры (ДхШхВ): 22 000 х 400 х 500 мм.

• Максимальный вес машины: 70 тонн.

• Общая площадь окрашиваемой поверхности (одно изделие): 378,2 м².

Технические и конструктивные характеристики комплекса

Общие эксплуатационные свойства

• Формат работы: Обитаемая камера (рассчитана на непрерывное нахождение операторов-маляров в регламентированных средствах индивидуальной защиты внутри бокса).

• Климатическое исполнение: Категория УХЛ4 (эксплуатация внутри отапливаемых капитальных промышленных зданий с искусственно поддерживаемым микроклиматом).

• Тепловой режим при нанесении ЛКМ: +20 °C (с предельным колебанием градиента температур в пределах ±2 °C).

• Тепловой режим при сушке (полимеризации): +70 °C (точность автоматического удержания составляет ±2 °C).

• Тип производства: Установка периодического (дискретного) действия.

Конструктивное устройство и параметры корпуса

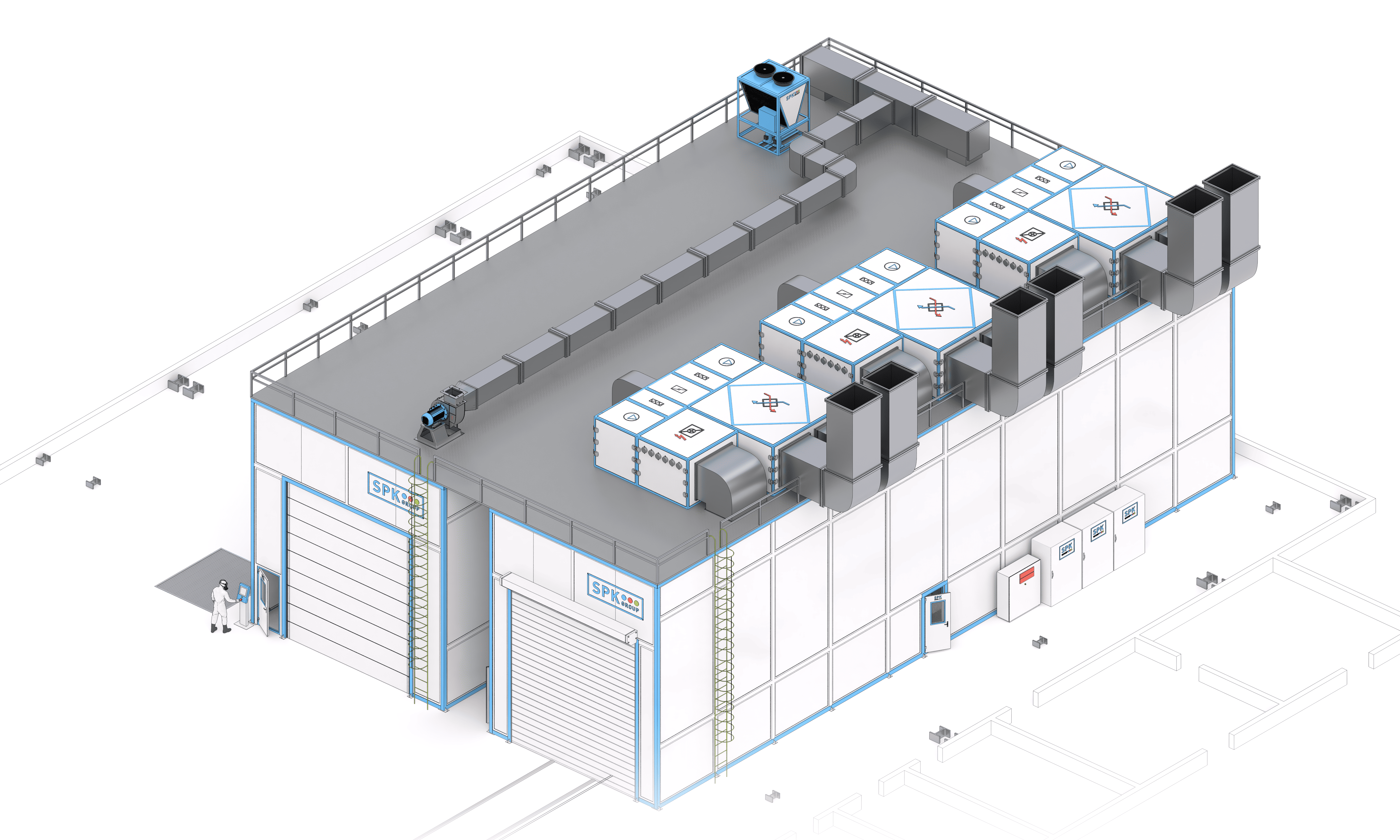

Корпус камеры выполнен в виде жесткого односекционного каркасного модуля, который устанавливается на проектный фундамент из бетона.

Благодаря применению плотных базальтовых (минераловатных) плит и выверенной толщине ограждающих сэндвич-панелей, бокс демонстрирует минимальный коэффициент теплоотдачи. Это блокирует потери энергии во внешний цех при высокотемпературном цикле сушки, существенно сокращая эксплуатационные расходы на топливо или электричество. Промышленное оборудование производства SPK GROUP поставляется заказчикам в комплекте со всем пакетом разрешительной документации и сертификатами соответствия требованиям промышленной безопасности РФ.
