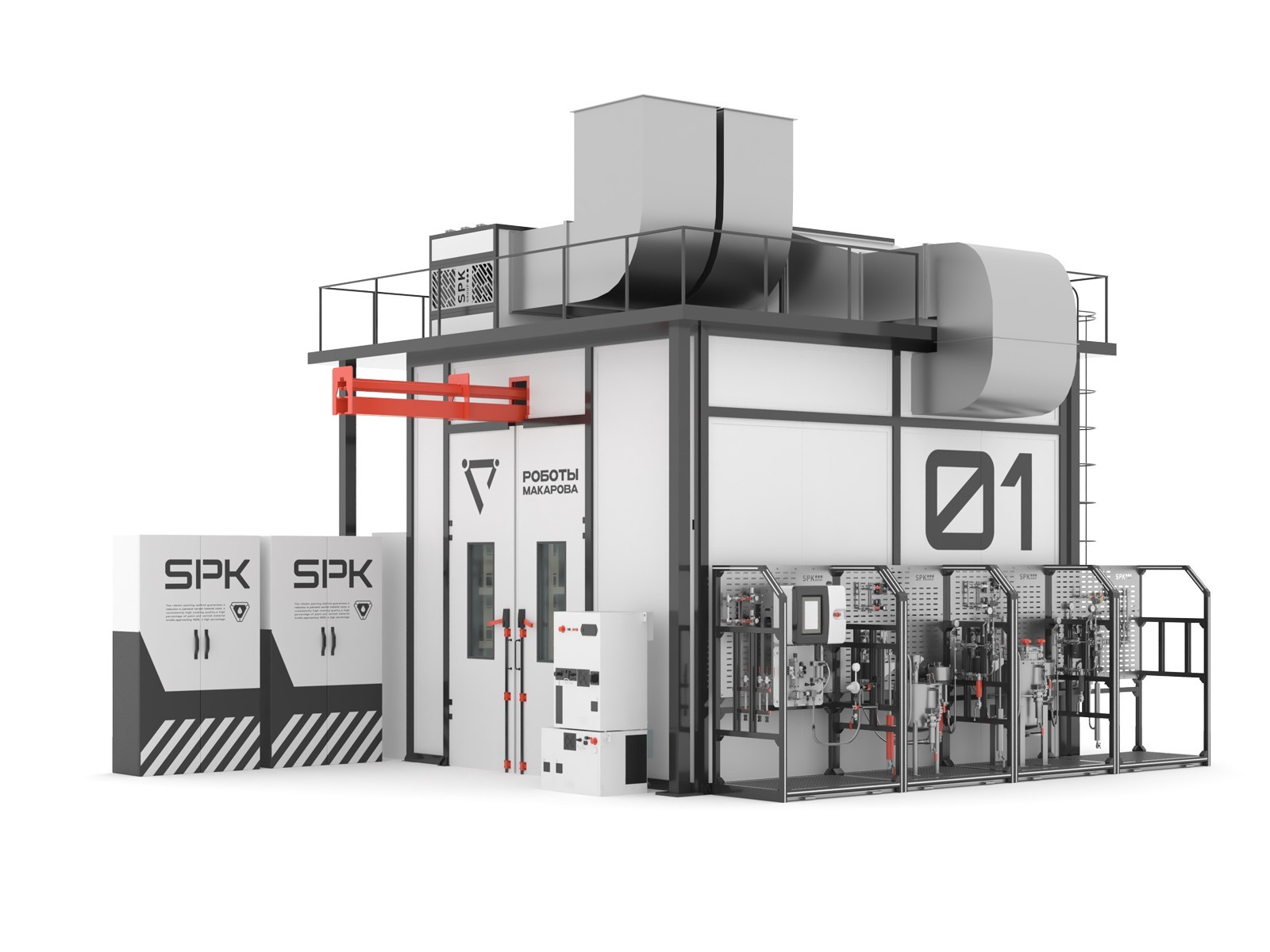

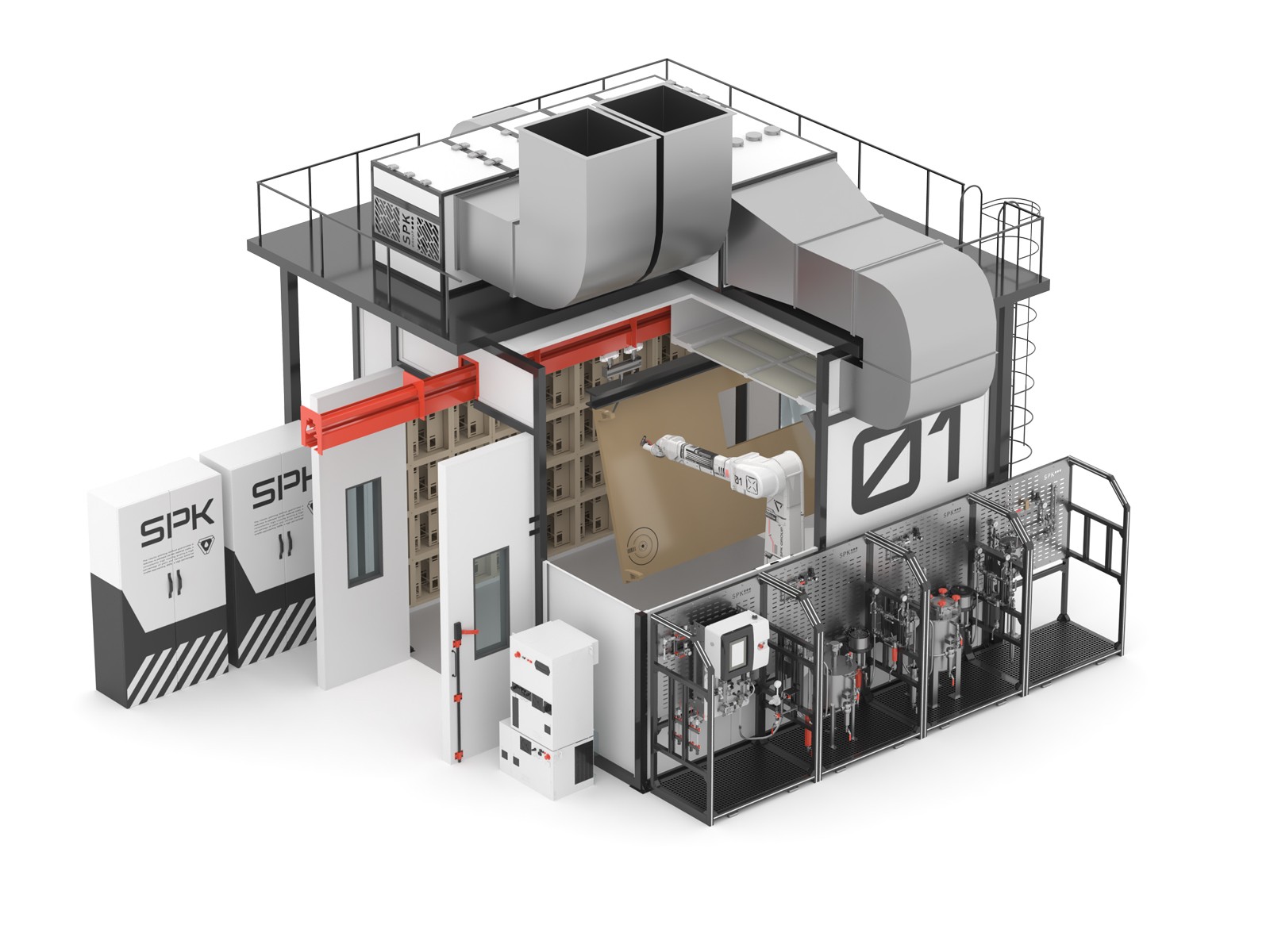

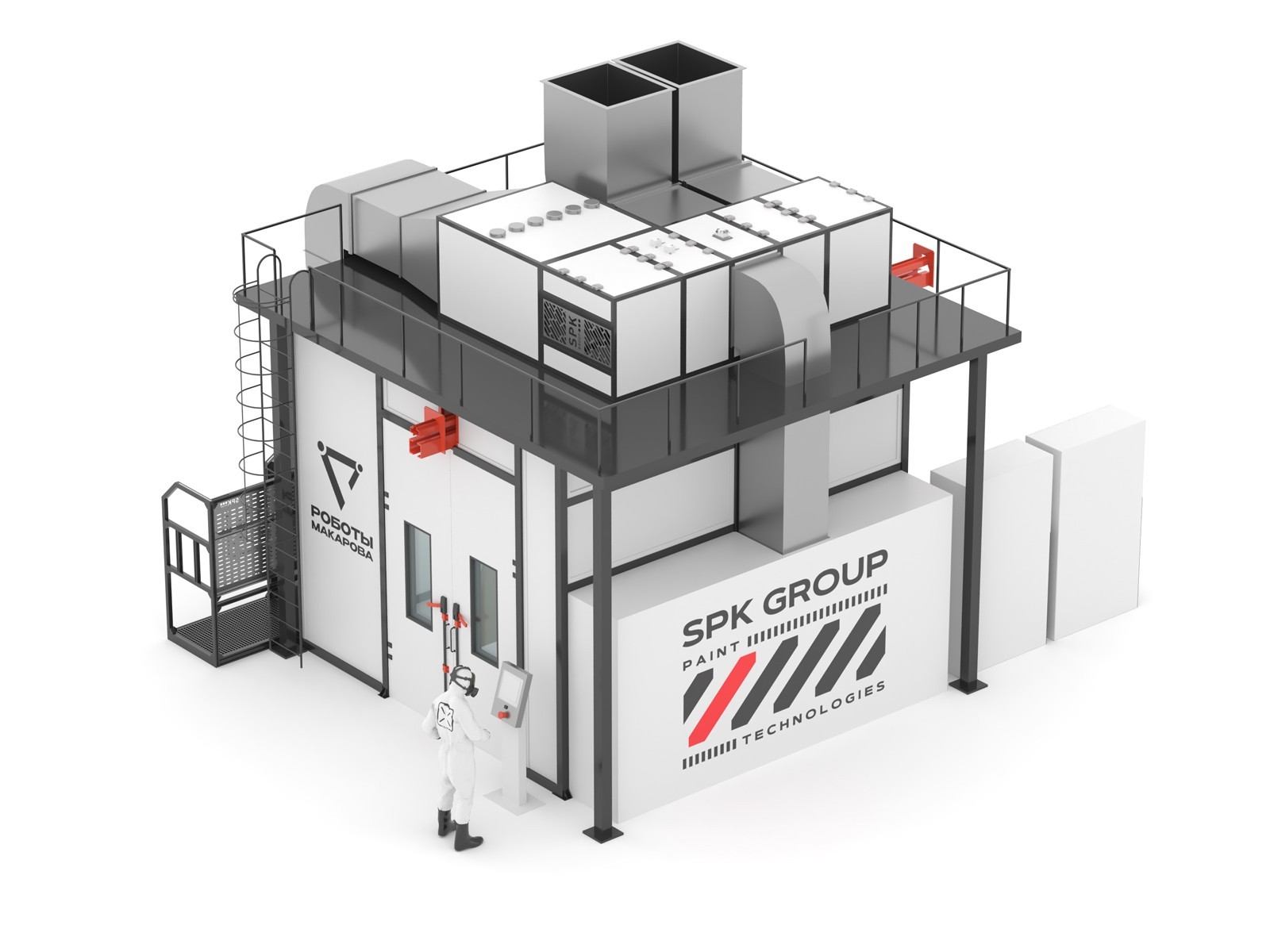

Роботизированный окрасочный комплекс SPK

Стеновые и потолочные сэндвич-панели состоят из двух соединённых гальванизированных стальных листов, покрытых термостойким антикоррозийным эпоксидным грунтом. Внешняя поверхность панелей окрашена эмалью. Внутренние пустоты заполнены звукотеплоизоляционным материалом на основе базальтового фиброволокна с акриловым связующим, которое не имеет запаха и обладает негорючими свойствами. Монтаж панелей осуществляется с применением замкового соединения «шип-паз».

Для обеспечения въезда и выезда камера оборудована двумя многостворчатыми складными воротами с ручным управлением, расположенными по оси симметрии на торце. Размеры светового проёма ворот составляют 2000 мм в ширину и 3000 мм в высоту. Ворота изготовлены из материалов, устойчивых к воздействию органических растворителей и высоким температурам, имеют теплоизоляцию и минимальные требования к техническому обслуживанию.

В верхней части камеры расположен односекционный пленум, сформированный стеновыми, потолочными и крышными сэндвич-панелями. В пленуме установлены потолочные фильтры тонкой очистки класса М5, которые монтируются на потолочные решётки. Система освещения рабочего пространства обеспечивает уровень освещённости от 750 до 1000 люкс в соответствии с ГОСТ Р 55710–2013. Светильники встроены заподлицо со внутренними поверхностями стен.

Освещение камеры включает:

• верхнее — потолочные взрывозащищённые LED-светильники с углом раскрытия 45°;
• боковое — взрывозащищённые боковые LED-светильники;
• дополнительное — наружные аварийные световые индикаторы с надписями «Автоматика отключена» и «Неисправность», оснащённые встроенными никель-кадмиевыми аккумуляторами, обеспечивающими работу около часа.

Фильтры устанавливаются пакетами перед вентиляторами приточной и вытяжной групп в каждом вентиляционном агрегате. Волокна фильтров выполнены из акрила с акриловым связующим. Тонкие фильтры монтируются в местах притока воздуха сверху камеры. Рулонные фильтры размещаются в приямках или боковых вытяжных каналах после первой ступени очистки и изготовлены из стекловолокна с градиентом плотности.

Для безопасности операторов в зонах вытяжек на полу камеры установлен решётчатый настил из прессованной оцинкованной стали размером 1000×780 мм, способный выдерживать все нагрузки, возникающие при работе персонала в окрасочно-сушильной камере.

Вытяжные стены оснащены мощными краскоостанавливающими фильтрами серии PTS-Block.

Приточно-вытяжной агрегат выполнен в форме моноблочной конструкции с встроенными в один корпус приточным и вытяжным вентиляторами. Это позволяет гибко размещать вентиляционную группу с любой стороны камеры, экономя пространство. Корпус агрегата изготовлен по каркасно-панельной технологии с алюминиевым каркасом из сложнопрофильных ригелей и угловыми элементами из литого алюминия. Толщина сэндвич-панелей — 50 мм, наполнены базальтовой минераловатной плитой. Металлические элементы корпуса — оцинкованная сталь толщиной 0,6 мм, внутренние части — из толстостенных стальных листов с порошковым покрытием.

Корпус оборудован съёмными панелями для упрощённого доступа к электродвигателям и фильтрам при осмотре и техническом обслуживании. Фасонные детали изготовлены из литого алюминия.

Вентиляторы высокого давления с назад загнутыми лопатками оптимальны для работы с окрасочно-сушильным оборудованием. Они имеют на 20–30% выше КПД по сравнению с вентилятором типа «беличье колесо». Благодаря прямому приводу и частотному регулированию достигается экономия электроэнергии, увеличивается срок службы фильтров и снижаются требования к обслуживанию.

Рабочие колёса изготавливаются с высокой точностью, включая лазерную резку, роботизированную сварку, дробенаклёпку, химическую подготовку и порошковое покрытие. Аэродинамическая форма лопаток предотвращает налипание краски и снижает вибрации.

Все электродвигатели имеют класс изоляции «F», оснащены подшипниками SKF, термисторной защитой обмоток и маслёнками для обслуживания подшипников. Коэффициент сервисного запаса составляет 1,15. Вентиляторы сбалансированы по категории BV3 согласно ГОСТ 31350-2007, обеспечивая уровень вибрации не выше 6,3 мм/с. Перекидной клапан выполнен из оцинкованной стали и управляется электроприводом.

Карманные фильтры притока и вытяжки имеют стандартные размеры, снабжены направляющими для быстрой замены и датчиками перепада давления с выходным сигналом 4–20 mA для удалённого контроля и электронными дисплеями для локального мониторинга.

По желанию возможно оснащение системой датчиков вибрации и температуры подшипников электродвигателей.

Рекомендуется комплектовать вентиляционные агрегаты пластинчатыми рекуператорами тепла, которые позволяют экономить энергию за счёт подогрева подаваемого в теплогенератор воздуха теплом вытяжного потока без смешения воздушных потоков. КПД рекуператоров составляет около 50%, что значительно снижает расход теплоносителя и расширяет эксплуатационные возможности системы в российском климате.

Рекуператоры могут быть размещены как внутри помещения, так и снаружи. Каждый вентилятор оснащён электрическим воздухонагревателем с поэтапным подключением и регулированием на основе канального температурного датчика.

Для предотвращения проникновения холодного воздуха в периоды простоя и ремонта установлены утеплённые отсечные клапаны на приточных и вытяжных воздуховодах с периметральным подогревом и электрическим обогревом привода с помощью нагревательного кабеля. Передача усилия осуществляется металлическим механизмом без пластиковых деталей.

Система дополнительно оборудована точками подачи сжатого воздуха с комбинированным масловлагоотделяющим фильтром, обеспечивающим трёхступенчатую очистку: циклонный отбор масляной влаги, механическую грубую очистку и фильтрацию частиц размером более 0,01 мкм.

Камера оснащена шкафом управления с частотными преобразователями и сенсорной панелью, расположенной на отдельной стойке.

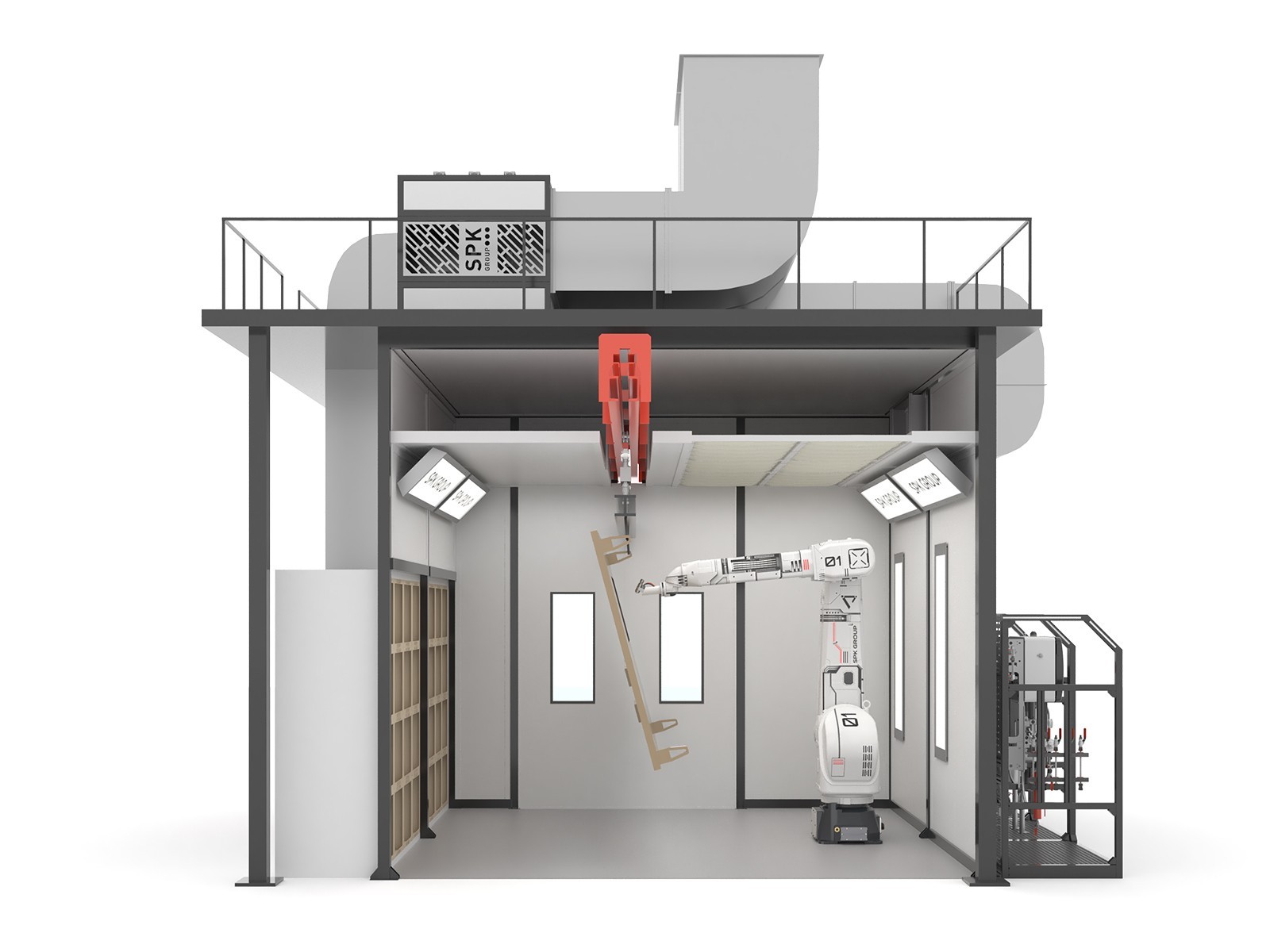

Роботизированная окрасочная ячейка включает в себя:

• напольный окрасочный робот Fanuc P250iB с 6 управляемыми осями;
• позиционирование с точностью до 0,2 мм;
• максимальная нагрузка на кисть — 15 кг;
• максимальная досягаемость — 2800 мм;
• контроллер R30iB Plus;
• пульт управления iPendant;
• полный набор кабелей и оборудования для монтажа и позиционирования;
• защитный ПА-чехол;
• систему безопасности, блокирующую автоматический режим при наличии персонала в рабочей зоне.
