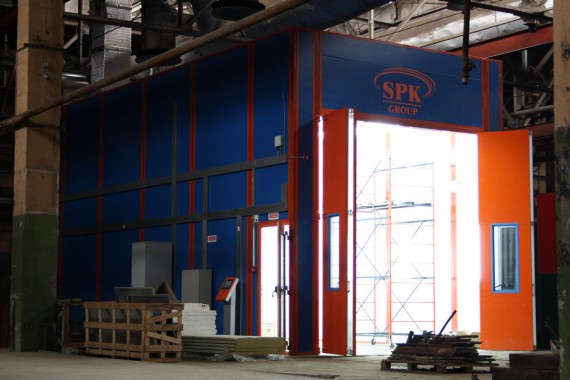

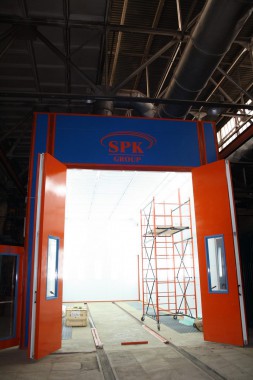

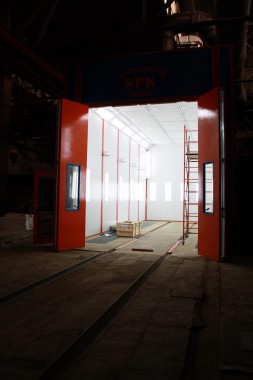

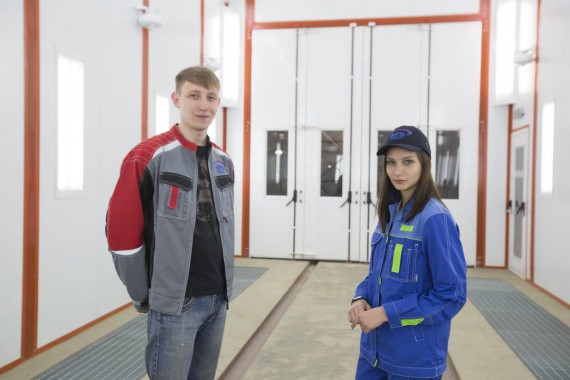

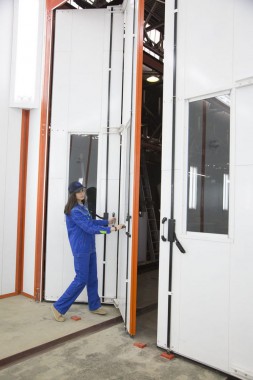

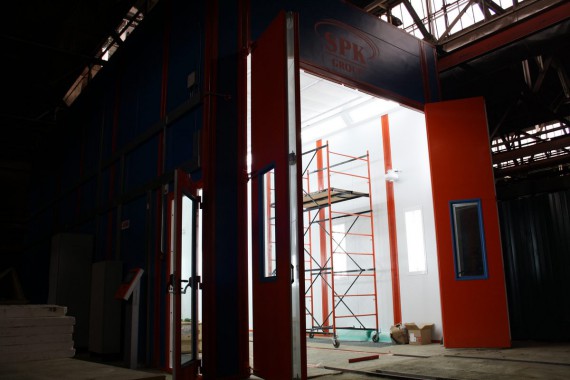

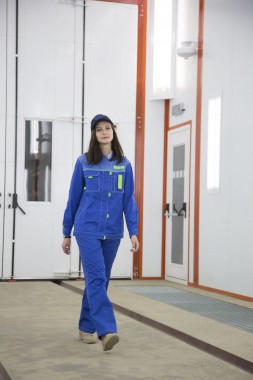

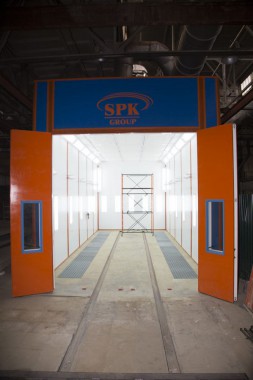

Окрасочно-сушильная камера для вилочных погрузчиков и металлоконструкций (Невьянский Машиностроительный Завод, г. Невьянск, Свердловская область)

ОПИСАНИЕ ПРОЕКТА

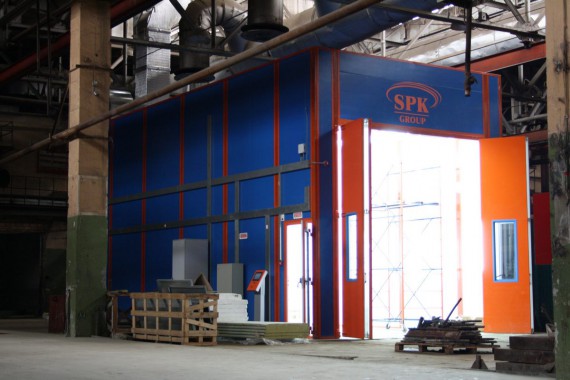

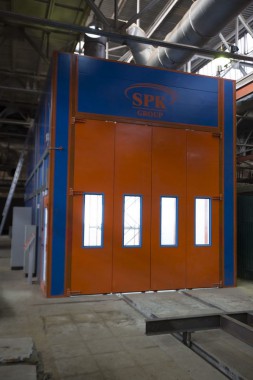

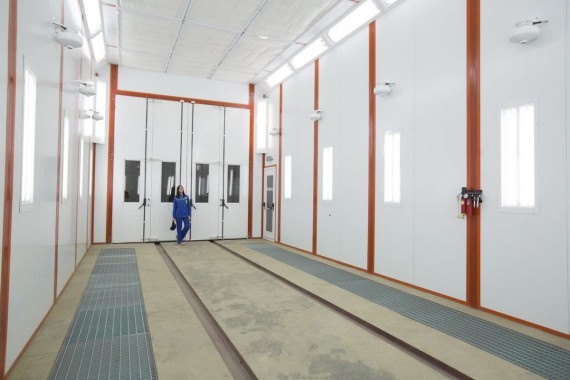

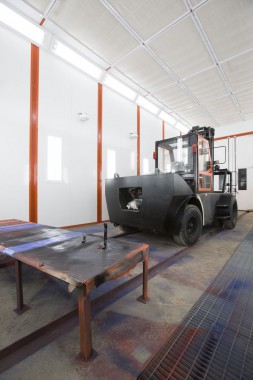

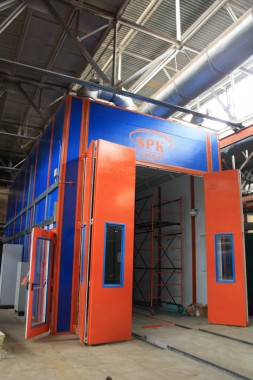

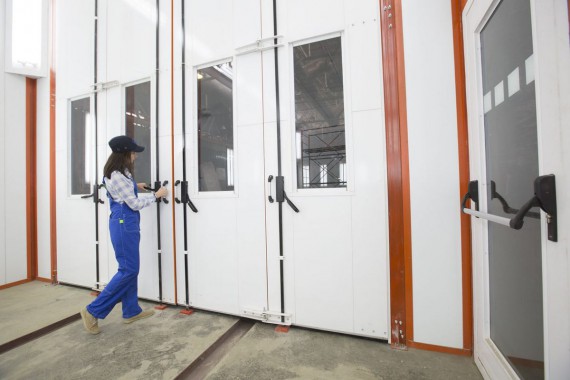

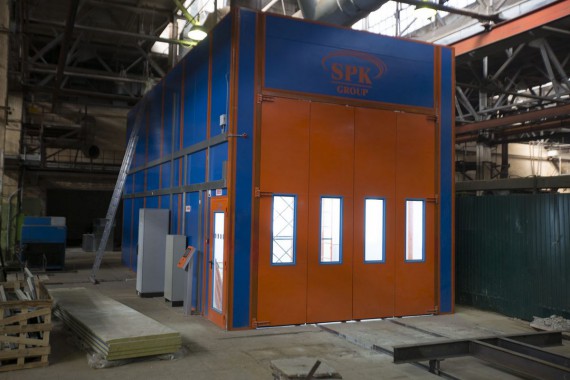

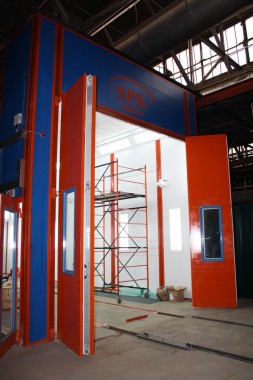

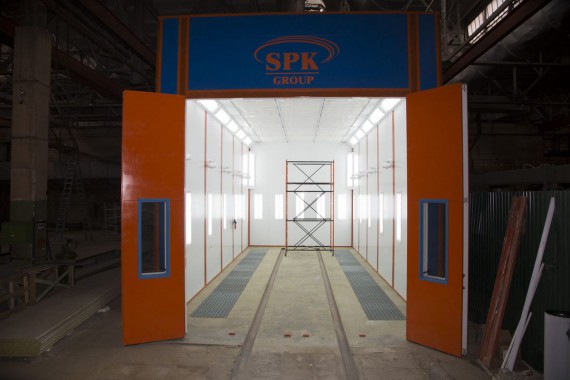

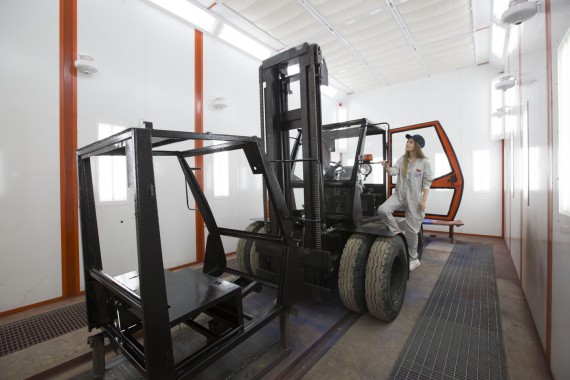

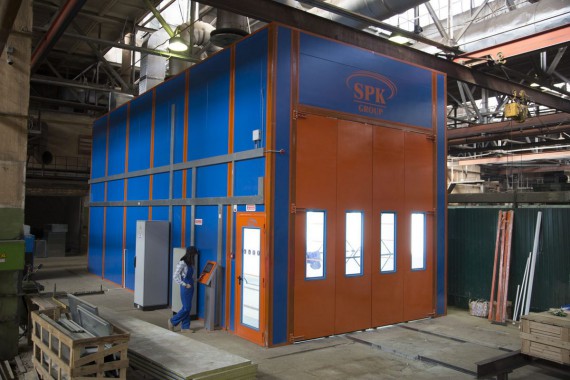

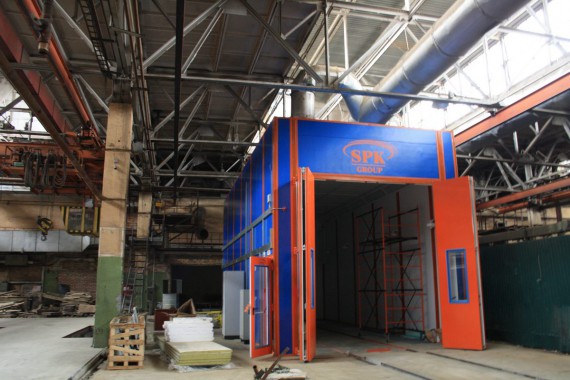

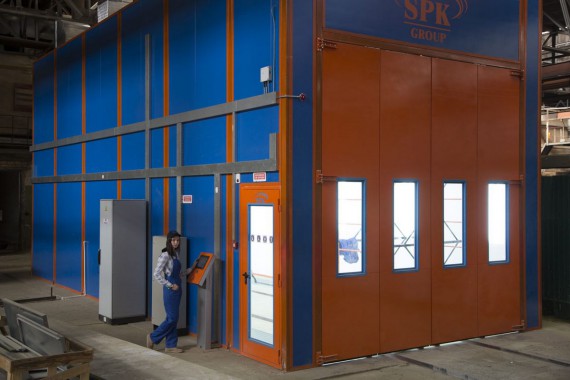

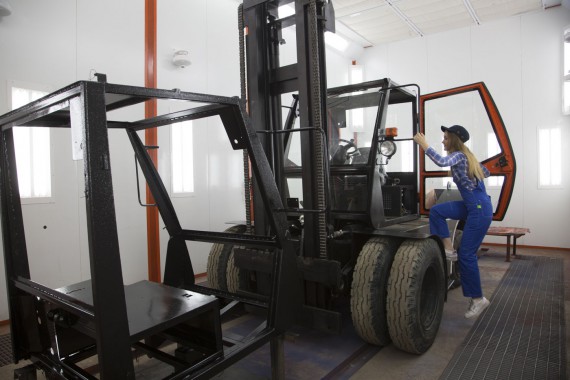

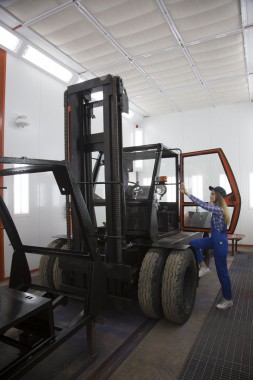

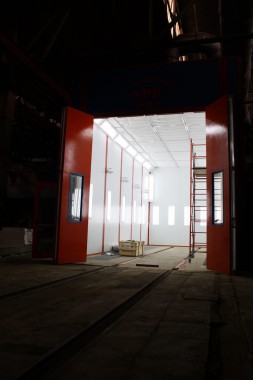

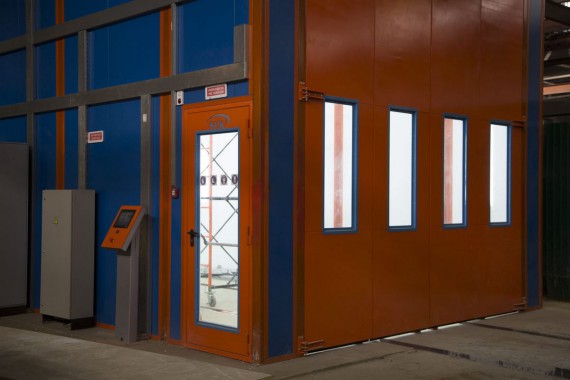

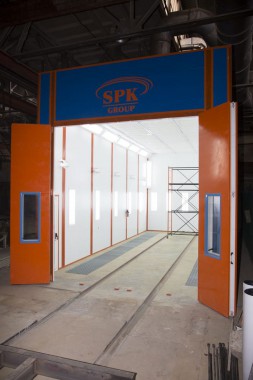

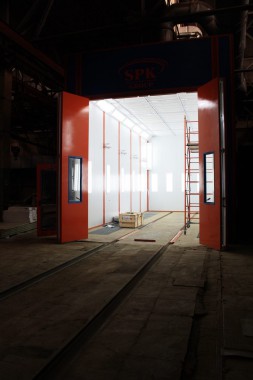

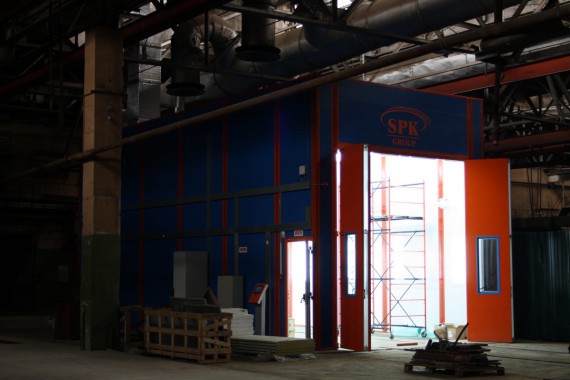

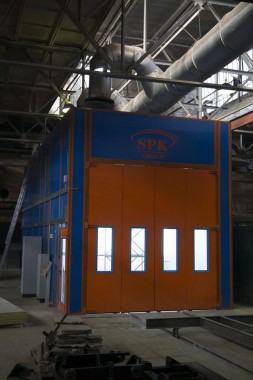

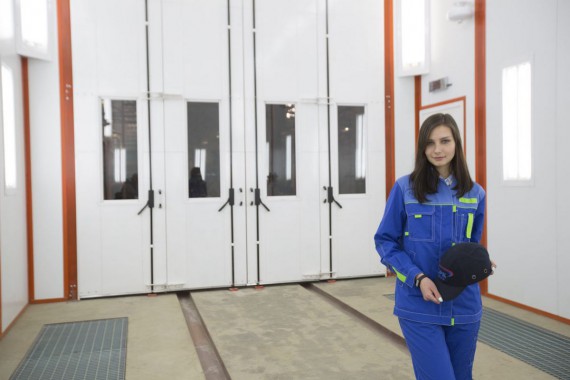

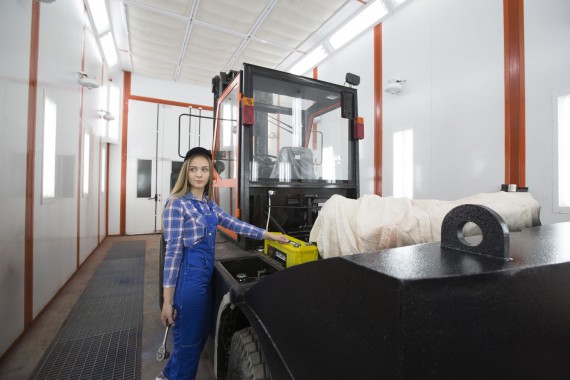

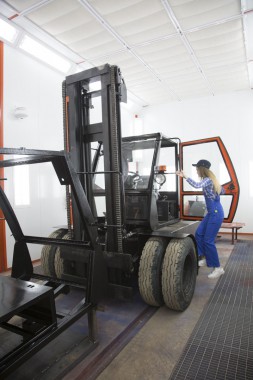

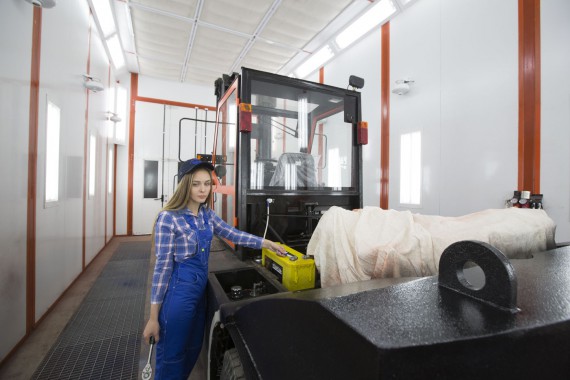

Данная камера служит для покраски и сушки элементов погрузчиков. Камера устанавливается в помещении. Внутренние размеры камеры - 12 000 х 5 000 х 5 000 mm, внешние размеры камеры - 13 350 х 5 100 х 5 750 mm.

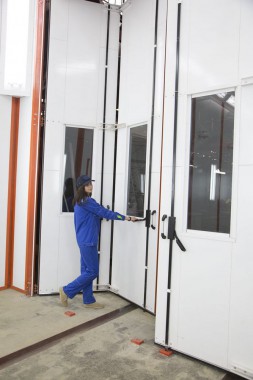

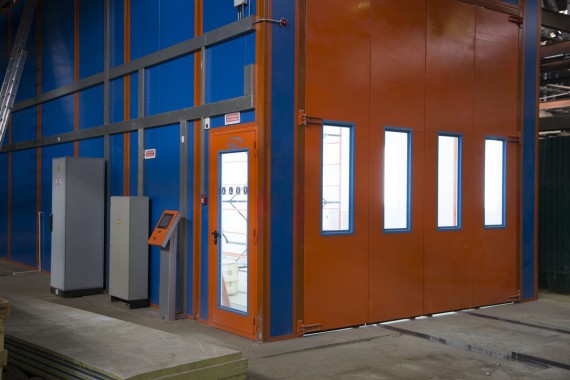

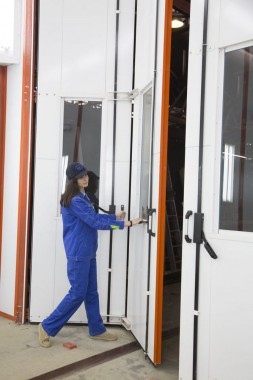

Кабина камеры покраски включает в конструкцию панели сендвич. Панели скрепляются при помощи профиля. Панели толщиной 50 mm, панели крыши толщиной 50 mm, пленум потолочный - 50 mm.

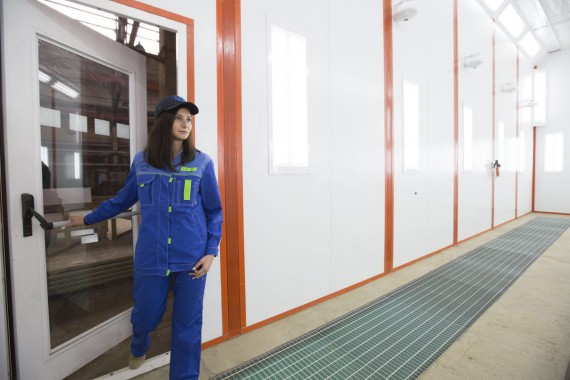

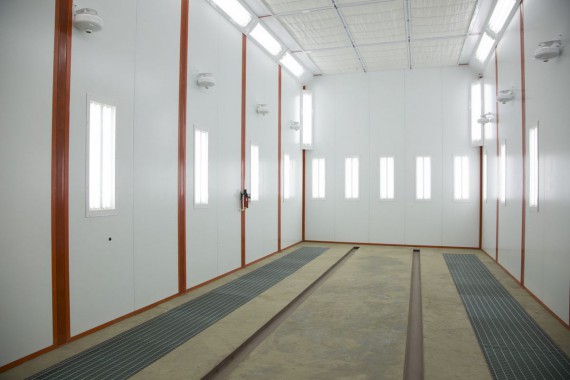

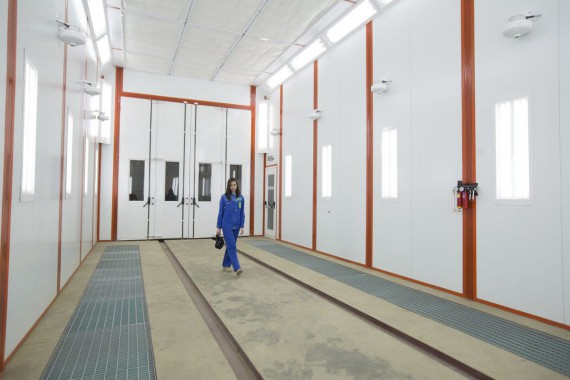

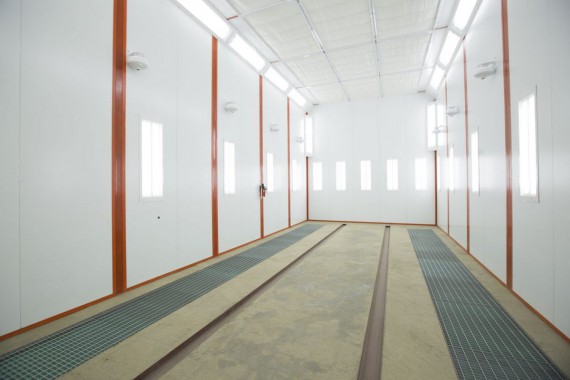

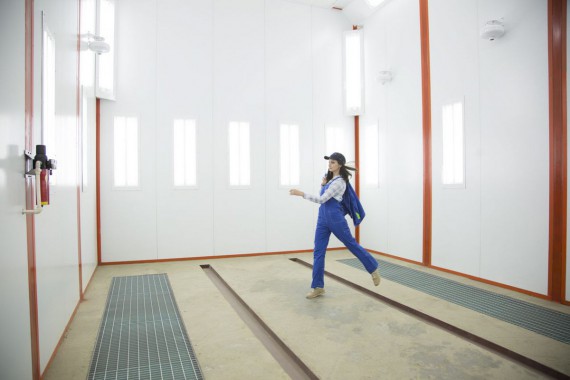

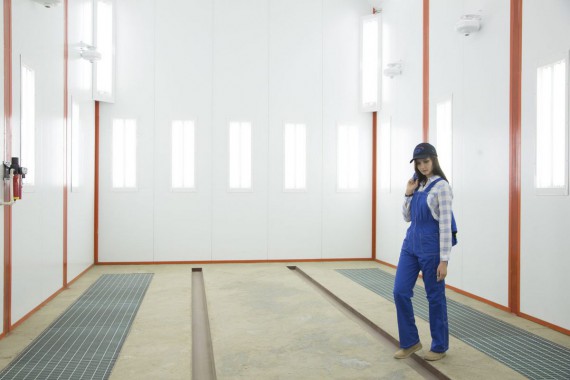

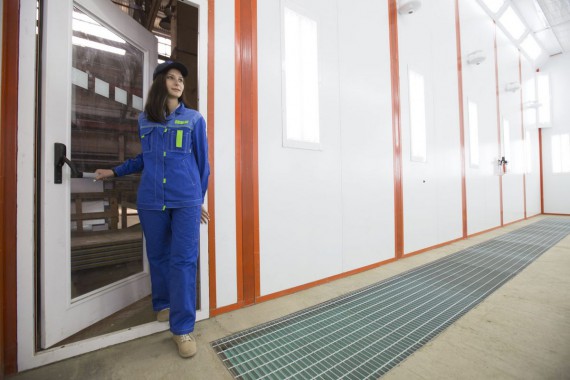

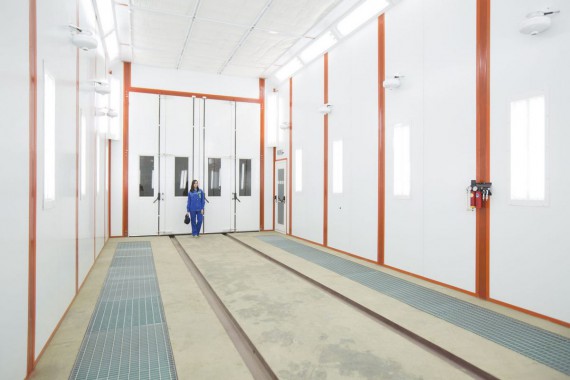

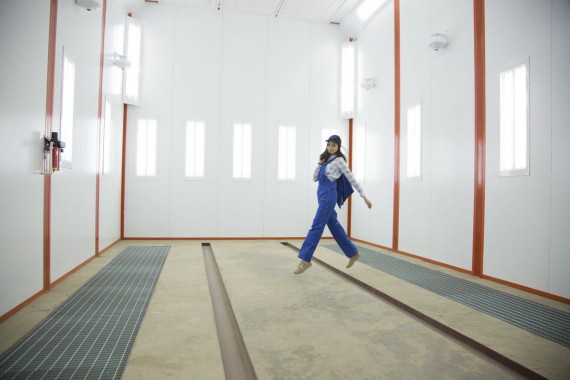

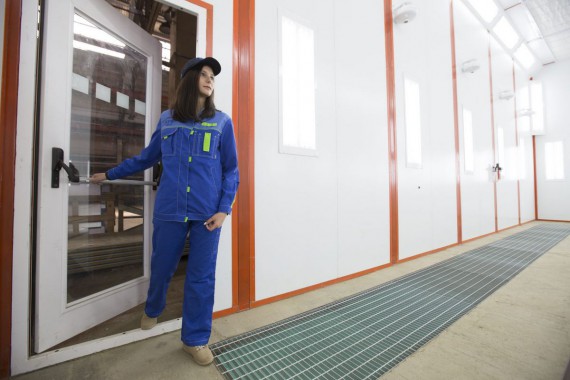

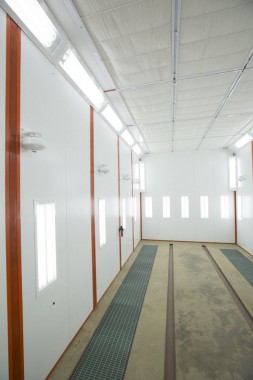

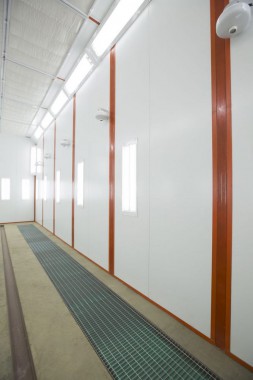

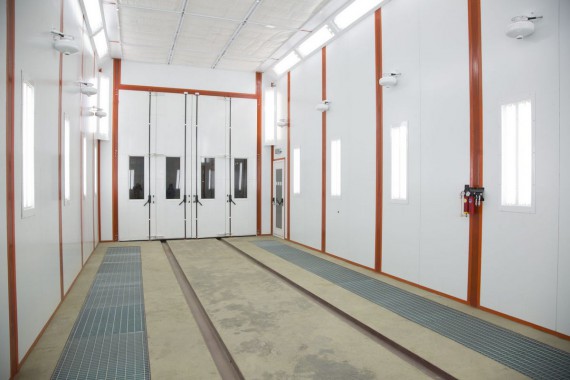

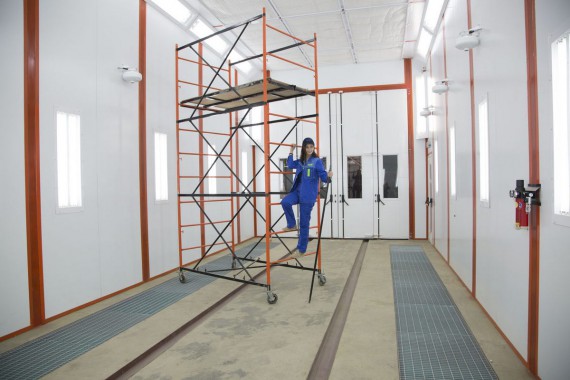

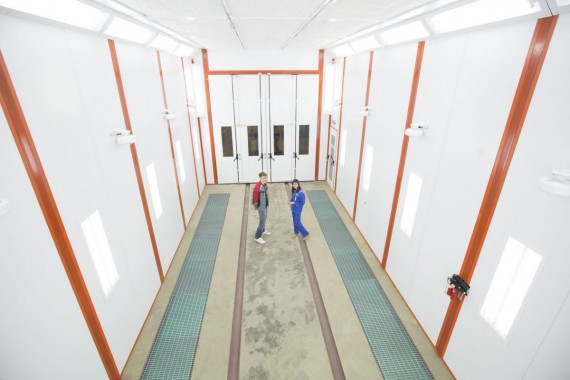

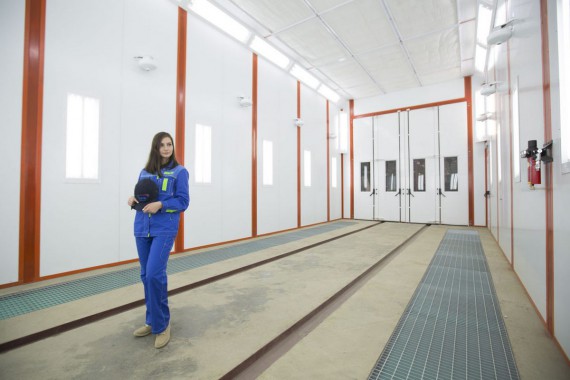

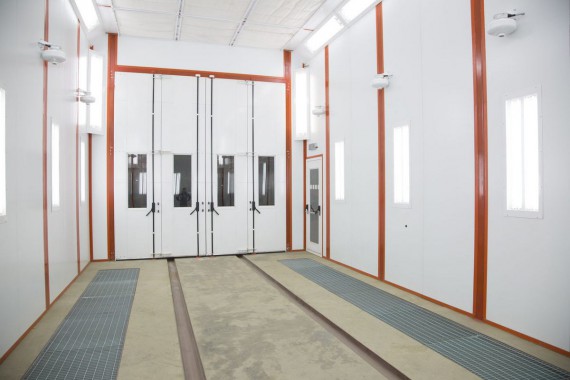

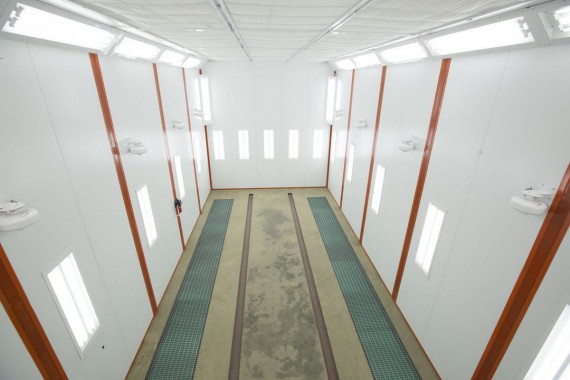

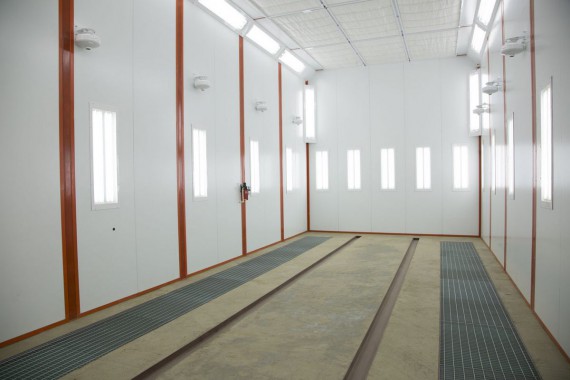

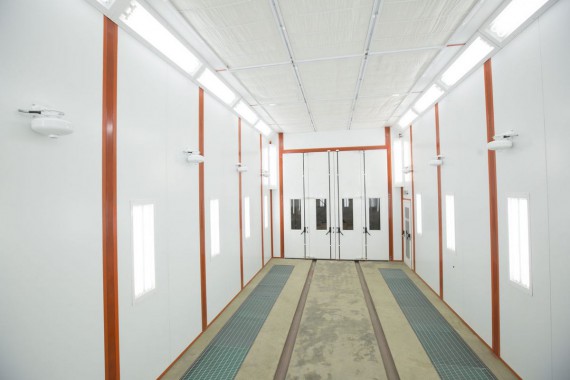

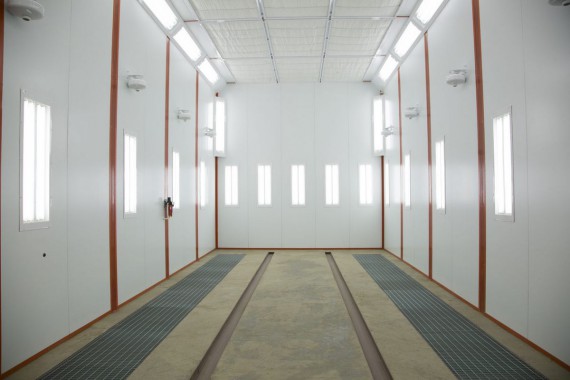

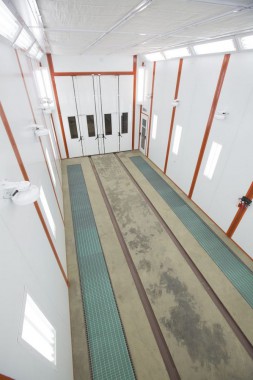

Пол в камере частично решетчатый, оснащенный перфорированными поддонами, краскоостанавливащими фильтрами.
Для нагрева воздушного потока, который поступает в зону используется фильтро-вентиляционная установка. В ее конструкции присутствуют приточная и вытяжная секции, также нагревательный элемент, оснащенный газовой горелкой, каналы подачи, оттока воздуха и системы фильтрации.

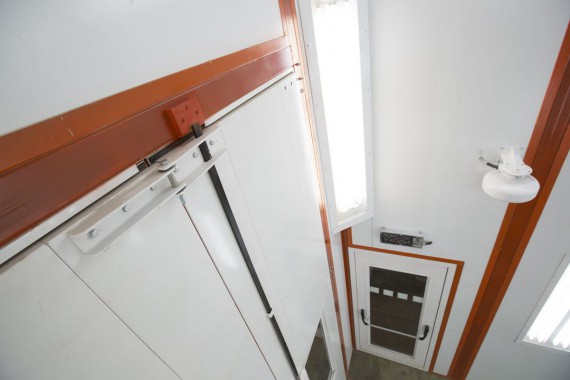

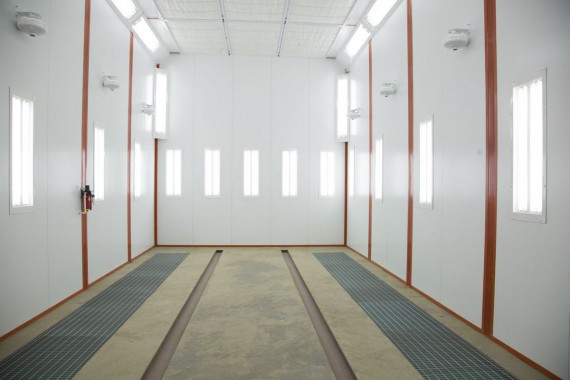

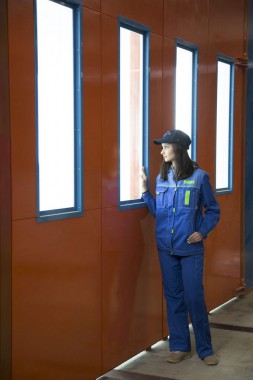

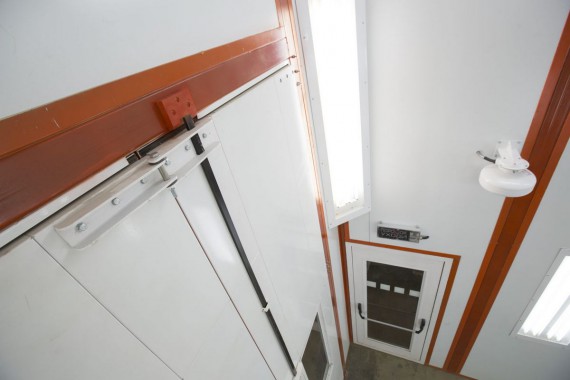

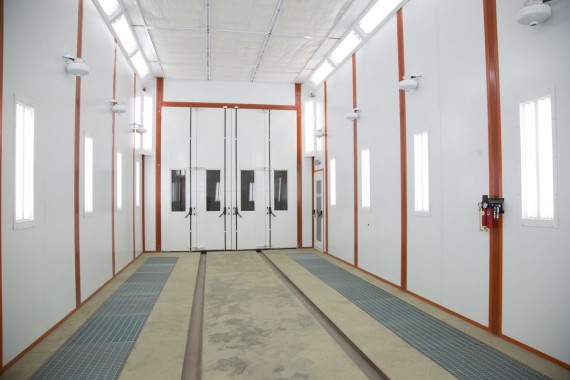

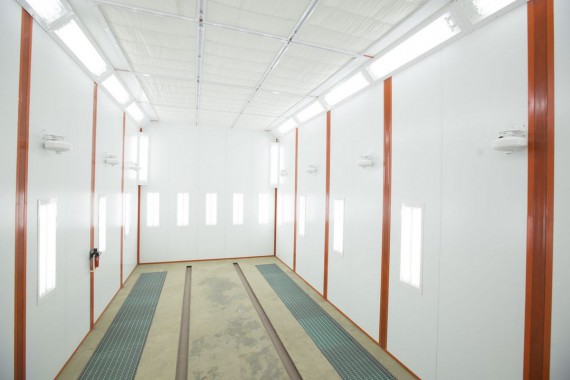

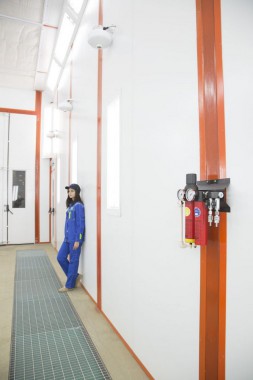

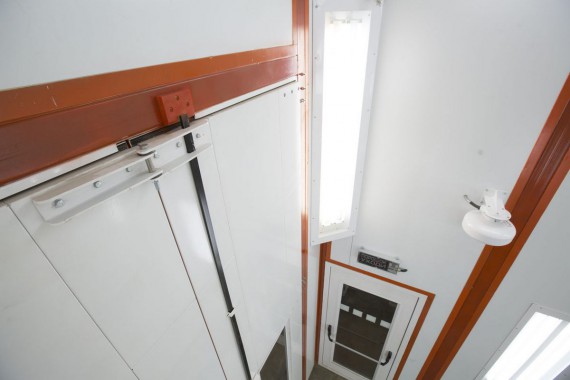

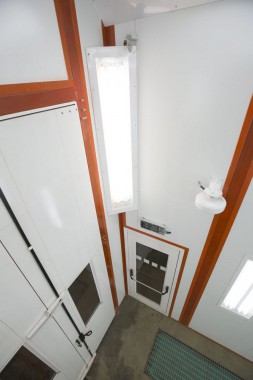

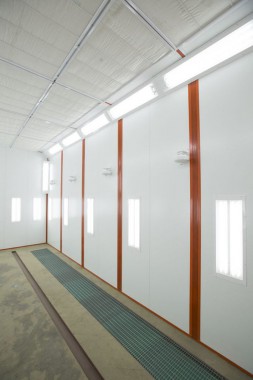

Внизу и вверху покрасочно-сушильной камеры установлены светильники.

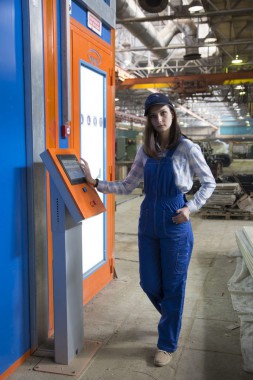

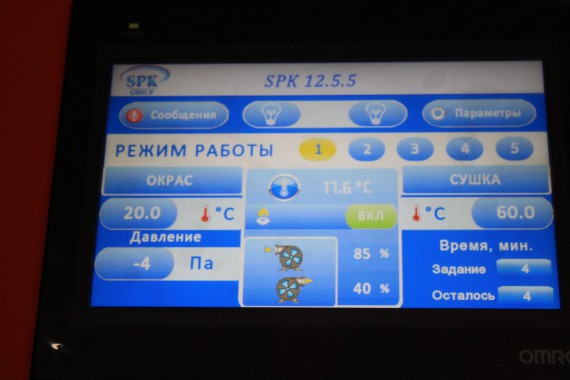

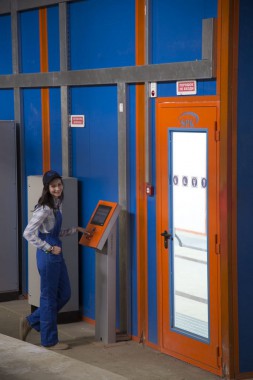

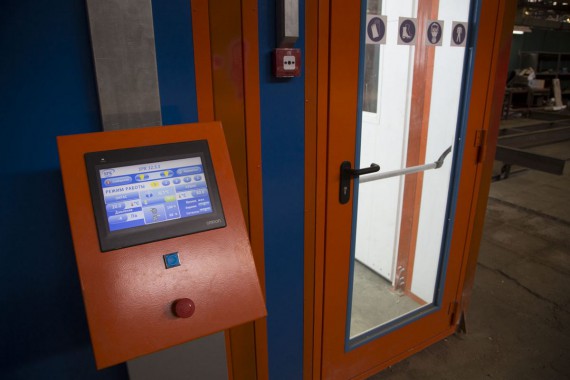

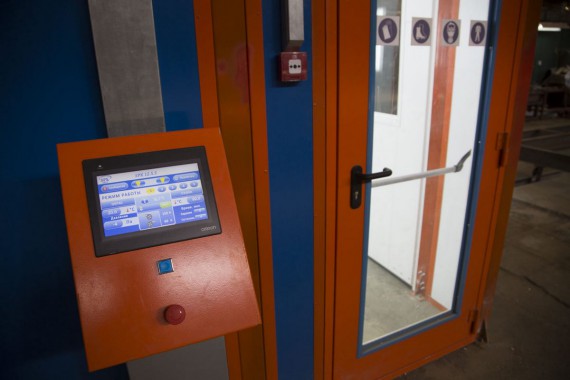

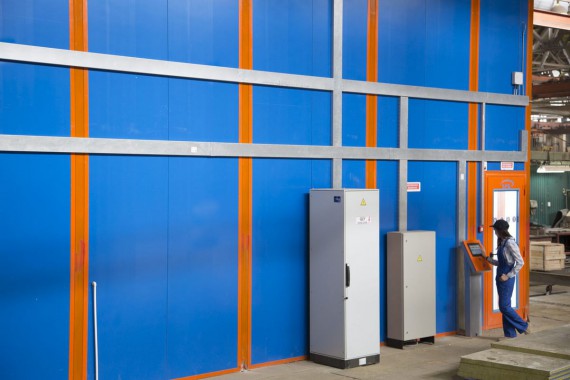

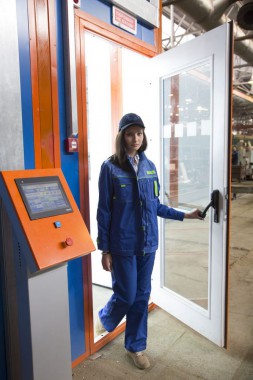

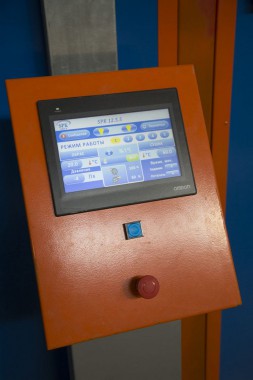

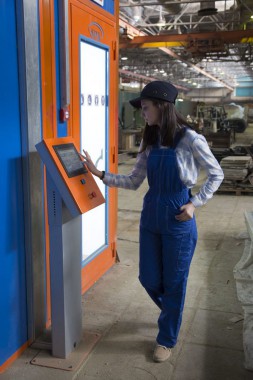

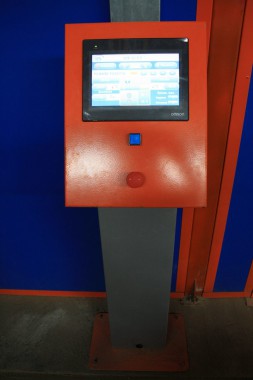

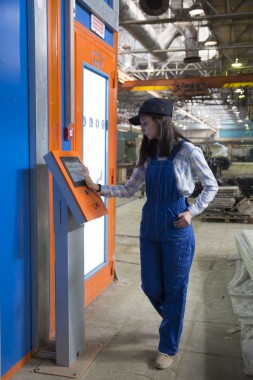

Контроль технологических режимов. Элементы управления: жк дисплей, окраска и сушка, осветительная система, выбор режимов работы, сигнал ошибок и аварийное отключение.
