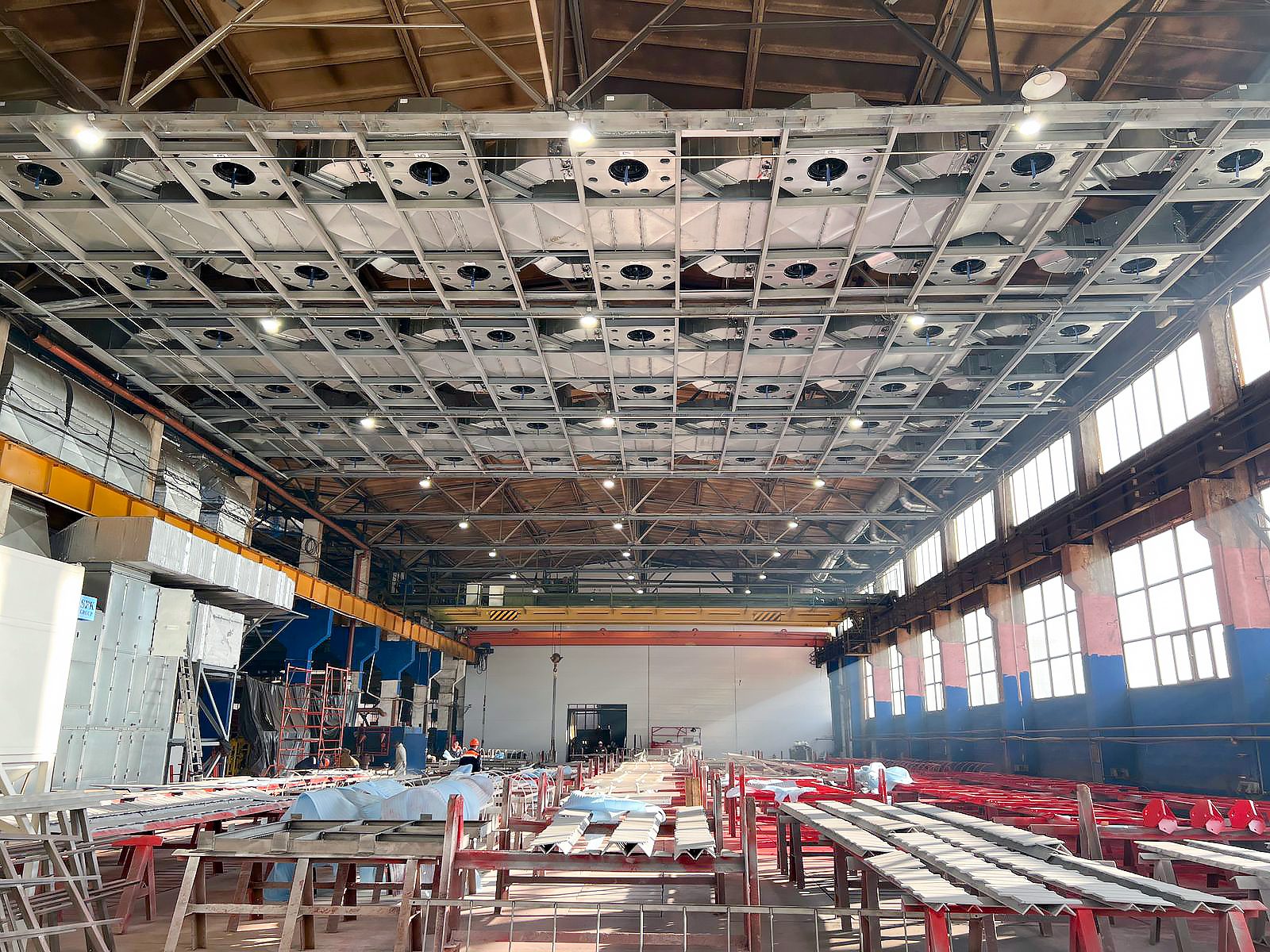

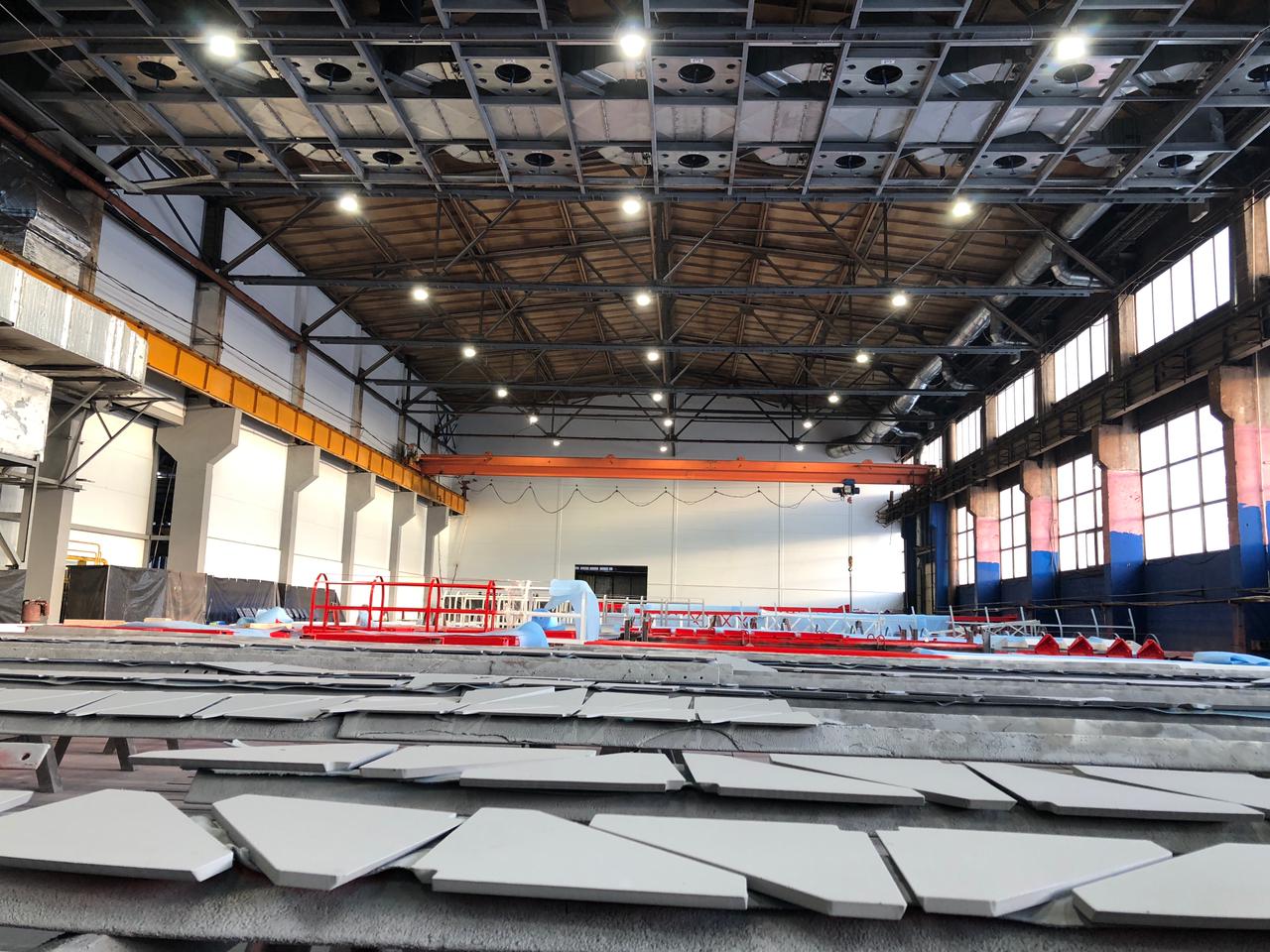

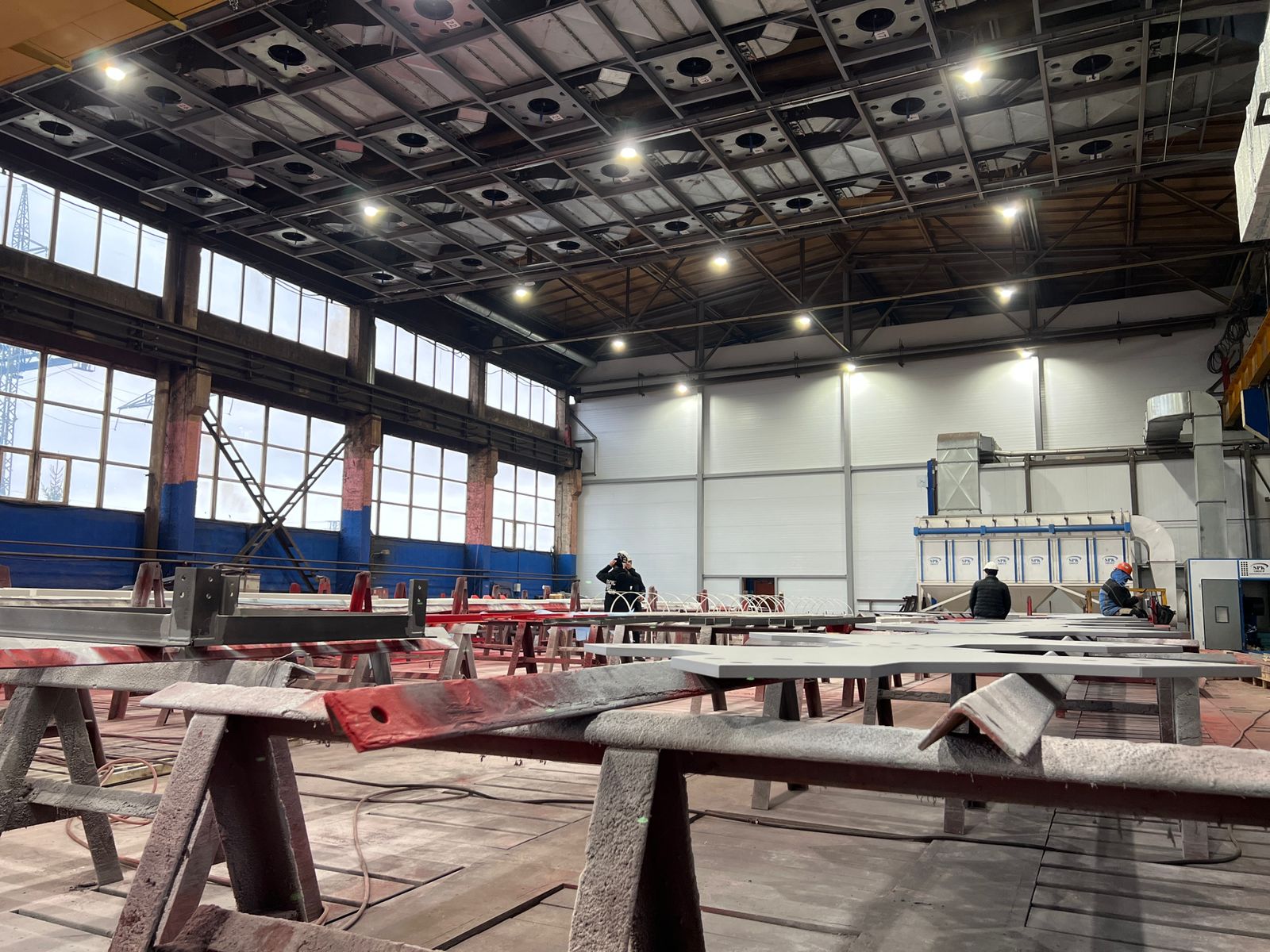

Зона открытой окраски SPK-OPSS-18.21.7, г. Омск

Зона открытой окраски SPK предназначена для проведения безопасного и качественного окрашивания изделий непосредственно в производственном цехе. Это специализированная вентиляционная система, адаптированная для окраски крупногабаритных металлоконструкций.

Данная зона обеспечивает эффективный и безопасный процесс окрашивания внутри цеха благодаря особой вентиляции, разработанной специально с учётом крупногабаритных изделий.

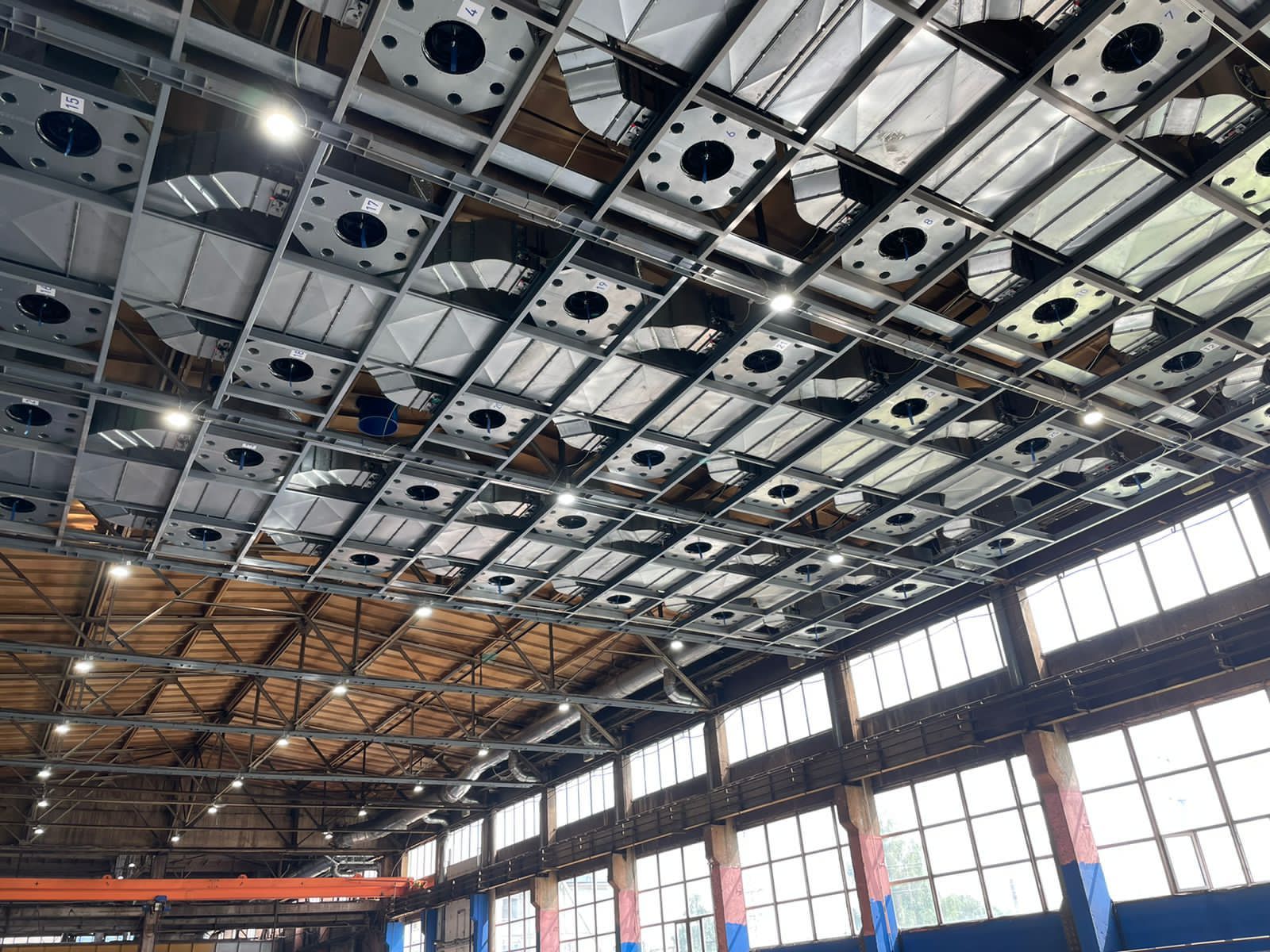

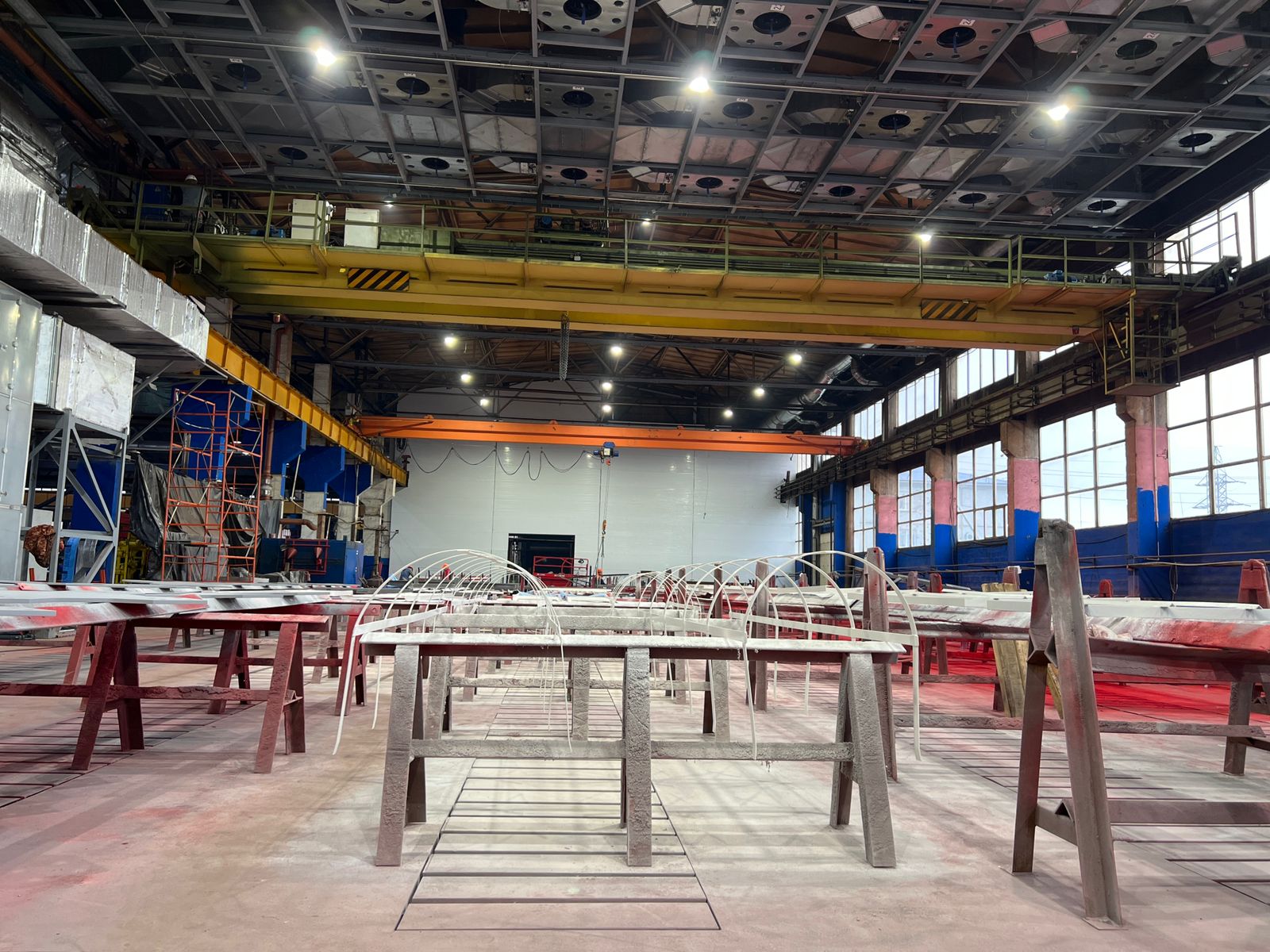

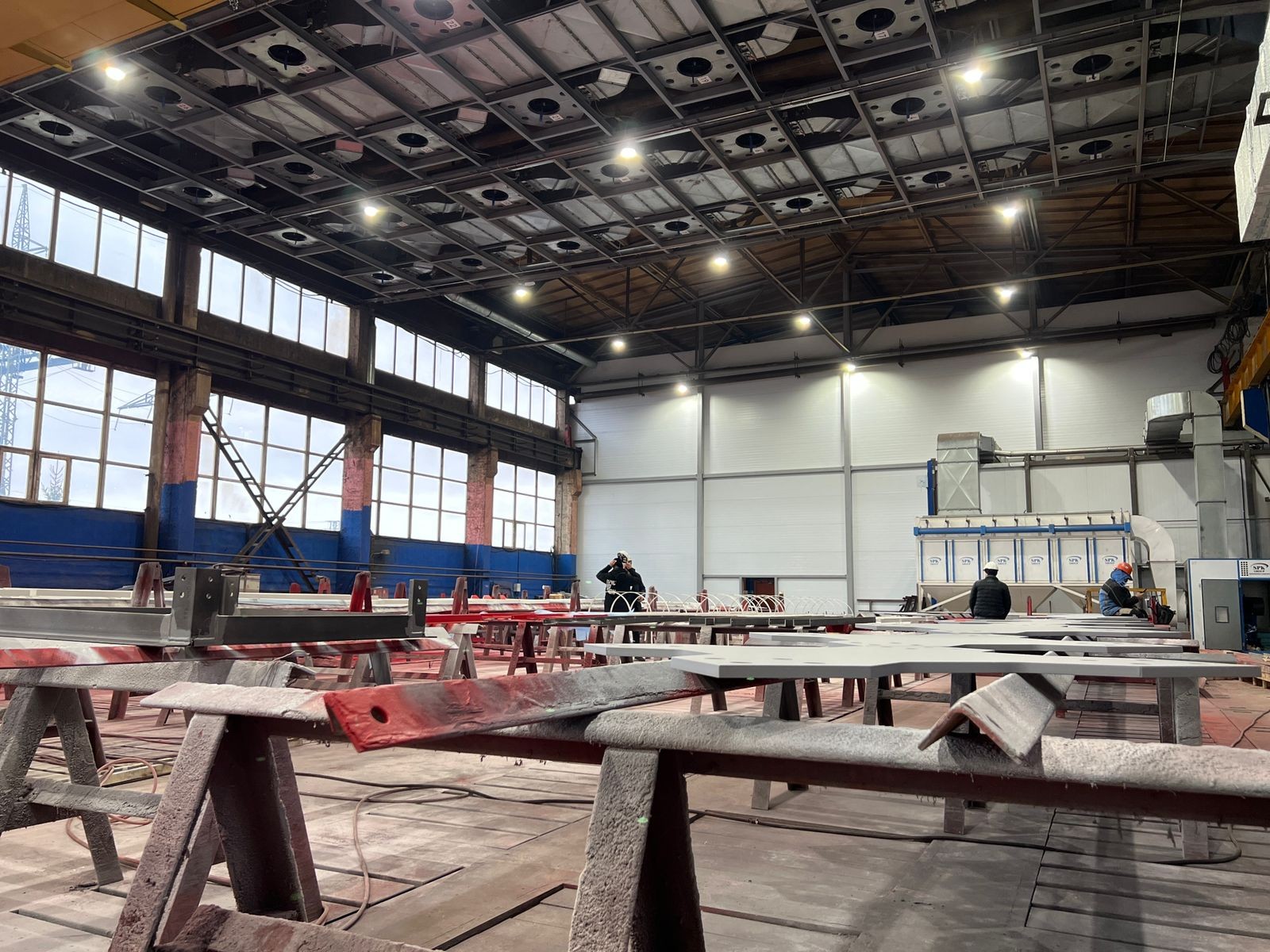

В конструкции зоны применены 42 дальнобойных сопла, каждое из которых специально спроектировано для данной области. Сопла размещены в межферменном пространстве так, чтобы не препятствовать работе кран-балки. В системе установлено 84 воздушных регулируемых клапана и 42 отсечных клапана. Для очистки воздуха используются кассетные секции с рулонным «краскоостанавливающим» фильтром, включающим в себя стекловолоконный фильтр класса G3.

Вентиляционный агрегат имеет искробезопасное исполнение рабочего колеса и оснащён промышленными двигателями Siemens. Номинальная производительность вентиляции достигает 50 000 м³/ч. Для нагрева воздуха применён газовый теплообменник из нержавеющей стали с внутренним сгоранием природного газа и газовой горелкой, управляемой регулирующим мультиблоком. В системе используются пластинчатые рекуператоры тепла для повышения энергоэффективности. Также предусматриваются два морозостойких и утеплённых воздушных отсекающих клапана.

Управление оборудованием реализовано через шкаф управления и пневматический распределительный шкаф. Для контроля и мониторинга работы зоны предусмотрена выносная сенсорная панель, с помощью которой можно:

выводить параметры и контролировать работу оборудования,
отслеживать предупредительные и аварийные сигналы,
управлять системами вентиляции и освещения,
передавать данные на удалённый терминал.

Краткое описание Зоны открытой окраски

Зона открытой окраски — это комплекс, состоящий из специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ, в существующем или вновь возводимом цеховом пространстве. При этом не требуется возведение дополнительных ограждающих конструкций и создание дополнительной транспортной системы.

Устройство Зоны открытой окраски — это самый современный и быстрый способ промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров ЛВЖ устанавливается технологическая вентиляция, в состав которой входят:

Приточно-вытяжной вентиляционный агрегат — для создания необходимых условий микроклимата и качества приточного воздуха;
Воздушные дальнобойные сопла — для создания равномерного ламинарного потока воздуха в зоне подготовки и нанесения ЛКМ на поверхность вертолета;

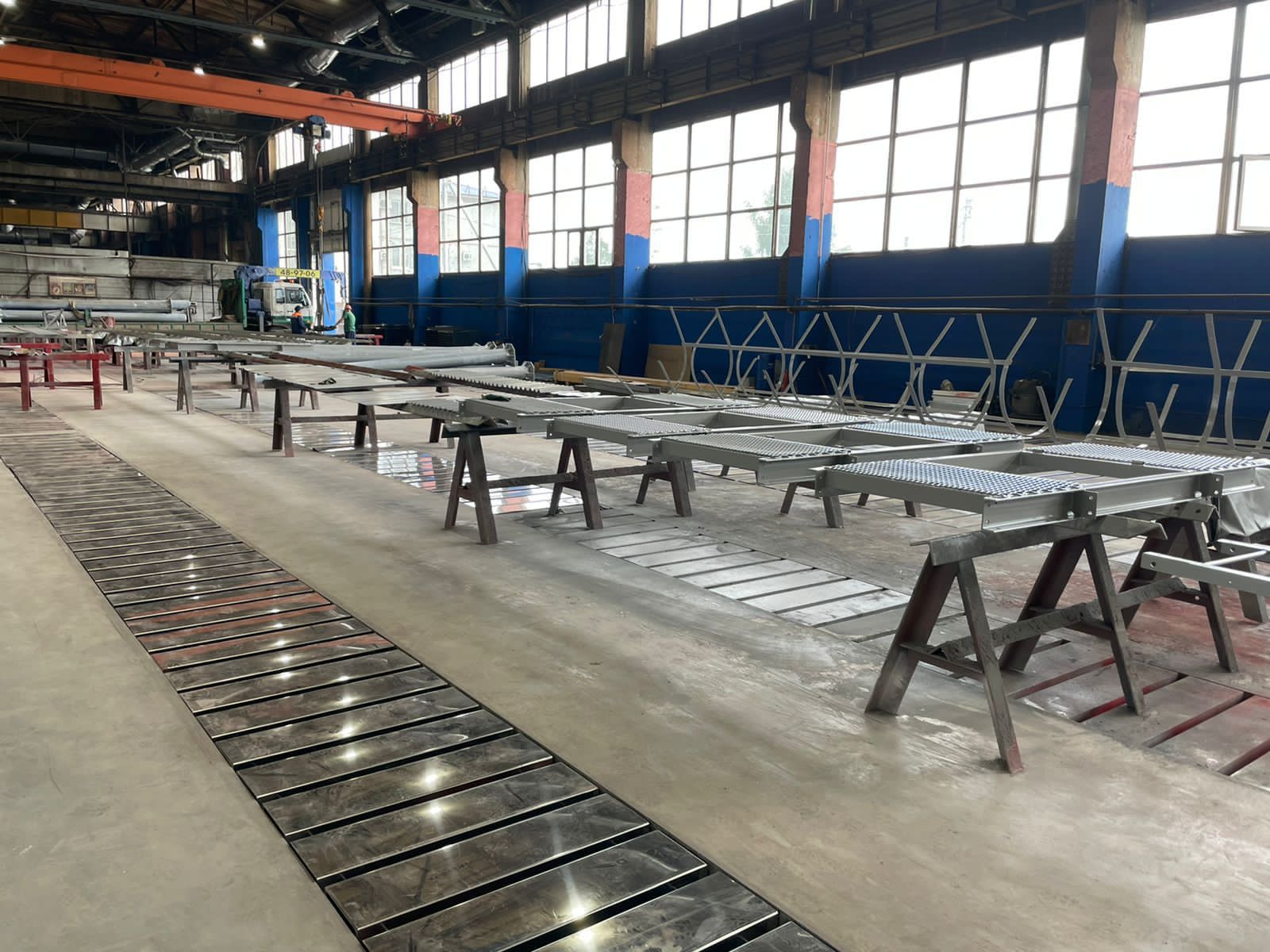

Вытяжной лабиринтный фильтр и кассетный краскоостанавливающий фильтр — для очищения удаляемого воздуха от окрасочного опыла.

Зона открытой окраски предназначена для безопасного окрашивания изделий в пространстве участка окраски. Изделия размещаются под группой воздушных сопел для возможности окраски со всех сторон, с обеспечением проезда для стремянок и прохода для персонала.
