Дробеструйная камера SPK-SBB-7.5.4, г. Барнаул

ОПИСАНИЕ ПРОЕКТА

Камера предназначена для ручного дробеструйного воздействия на поверхности из черного металла, используя сухой абразивный материал — литую или колотую стальную дробь.

Кабина

• Внутренние размеры (Д×Ш×В), мм: 7000×5000×4000.
• Каркас изготовлен из металла с обшивкой из сэндвич-панелей.
• Стены защищены резиновым покрытием толщиной не менее 3 мм.
• Ворота — 2 шт., подъемные с электроприводом размером 4000×3000 мм.
• Одна сервисная дверь размером 800×2000 мм.

Освещение

• Используются светодиодные светильники — 8 штук.
• Освещенность рабочей зоны на высоте 1 м превышает 500 лк.
• В наличии аварийный светильник с автономной работой до 3 часов.
• Конструкция светильников соответствует общепромышленным нормам.

Вентиляция

• Воздухообмен осуществляется по диагонали длины камеры.
• Установлен один вентилятор модели SPK-VFU-100 с производительностью 10 000 м³/ч.
• Всего 9 фильтров вентилятора.
• Расход сжатого воздуха — 0,6–1,0 м³/мин на вентилятор.
• Фильтрация частиц размером 0,2–2,0 мкм достигает 99,9%.
• Содержание пыли в загрязненном воздухе не более 2,0 г/м³.
• Остаточная пыль после очистки — 2,0 мг/м³.

Система сбора дроби

• Модель системы: SPK-SCS(SF).
• В системе имеются 4 пневматических цилиндра для скребковых полов.
• Расход сжатого воздуха на один цилиндр — 0,15 м³/мин.

Система рекуперации дроби

• Модель: SPK-SRS-06.1.
• Рабочая фракция дроби: от 0,2 до 2,0 мм.
• Общий объём силоса — 600 литров, из которых 500 литров — запас дроби.
• Возможность подключения одного напорного аппарата.

Дробеструйный пост

• Один рабочий пост.
• Ёмкость резервуара напорного аппарата — 200 литров.
• Максимальное рабочее давление — 12 бар.
• Диаметр сопла — 9,5 мм.
• Длина рукава — 20 метров.
• Абразив — стальная колотая или литая дробь фракцией от 0,2 до 2,0 мм.

Электропитание

• Общая установленная мощность камеры — 19 кВт
• Электропитание — 3/N/PE, переменный ток 400/230 В, 50 Гц

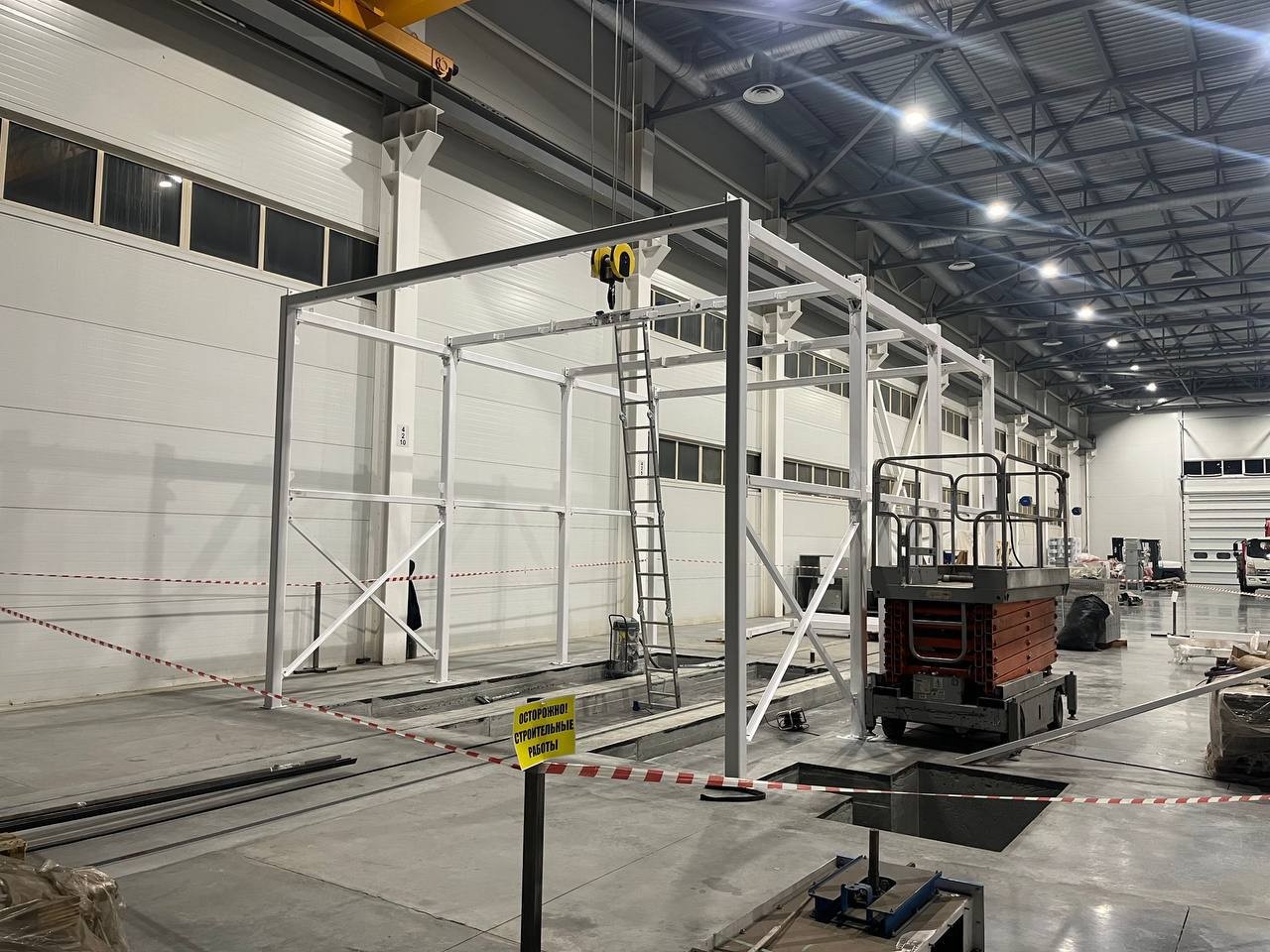

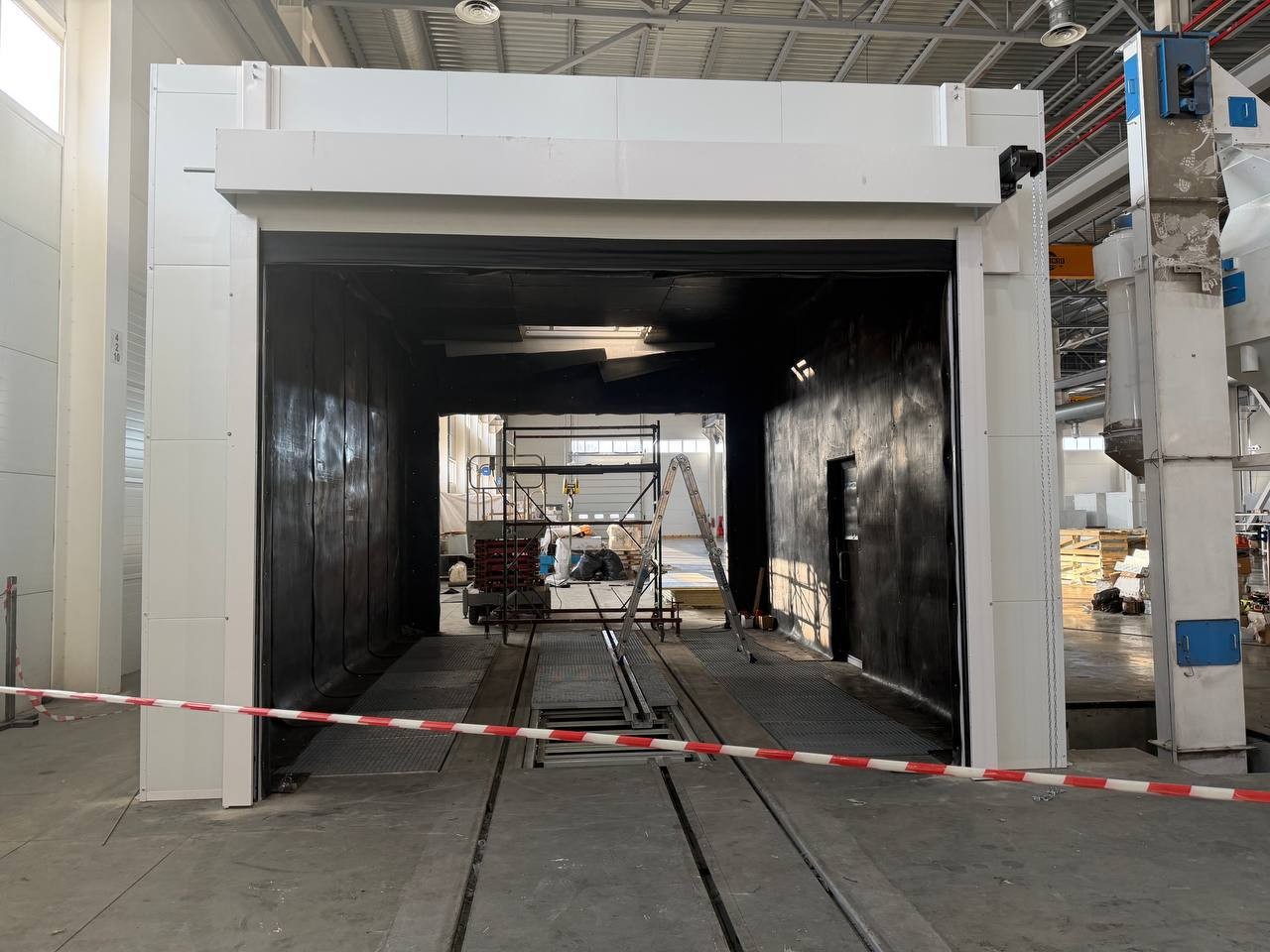

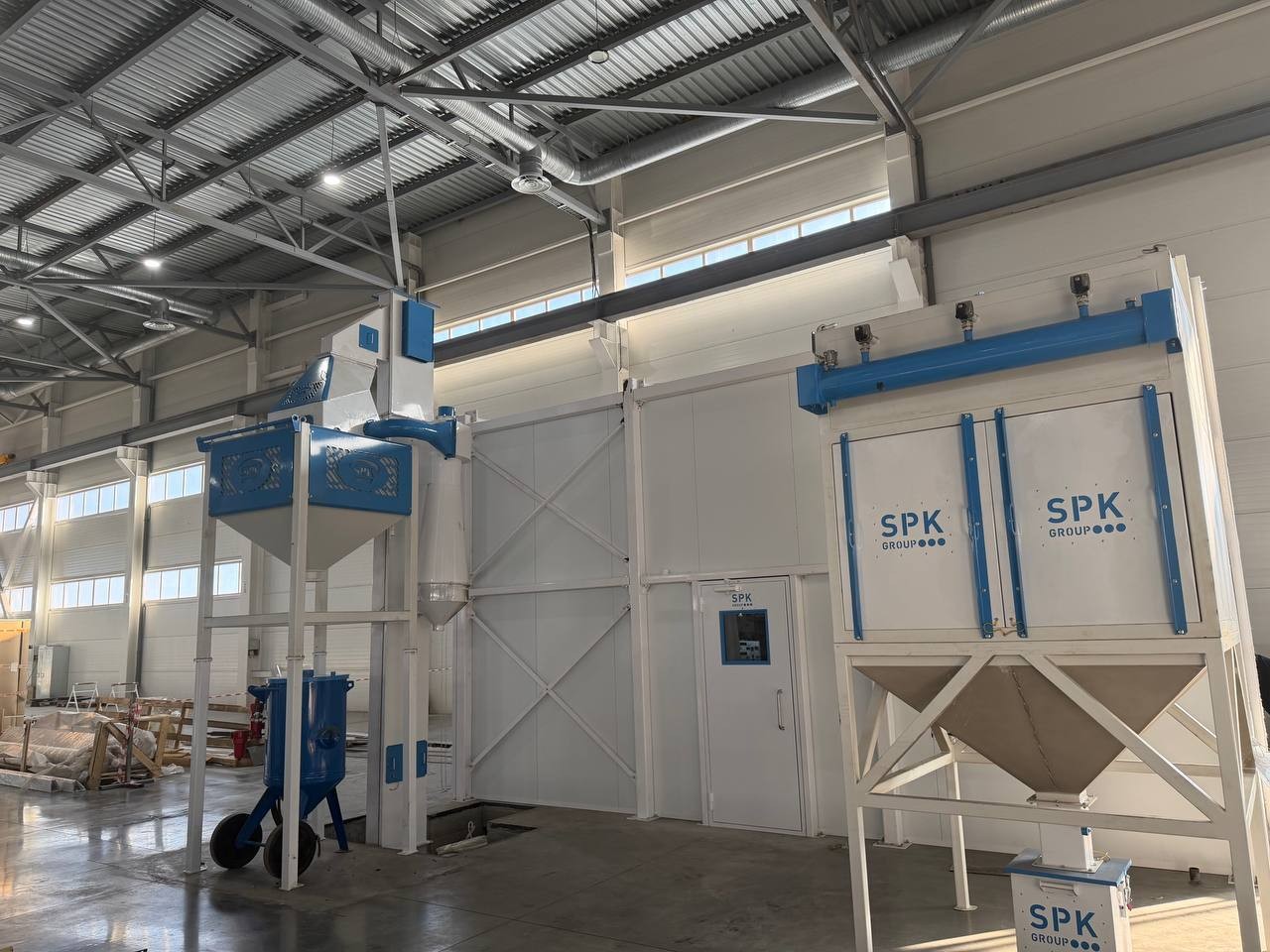

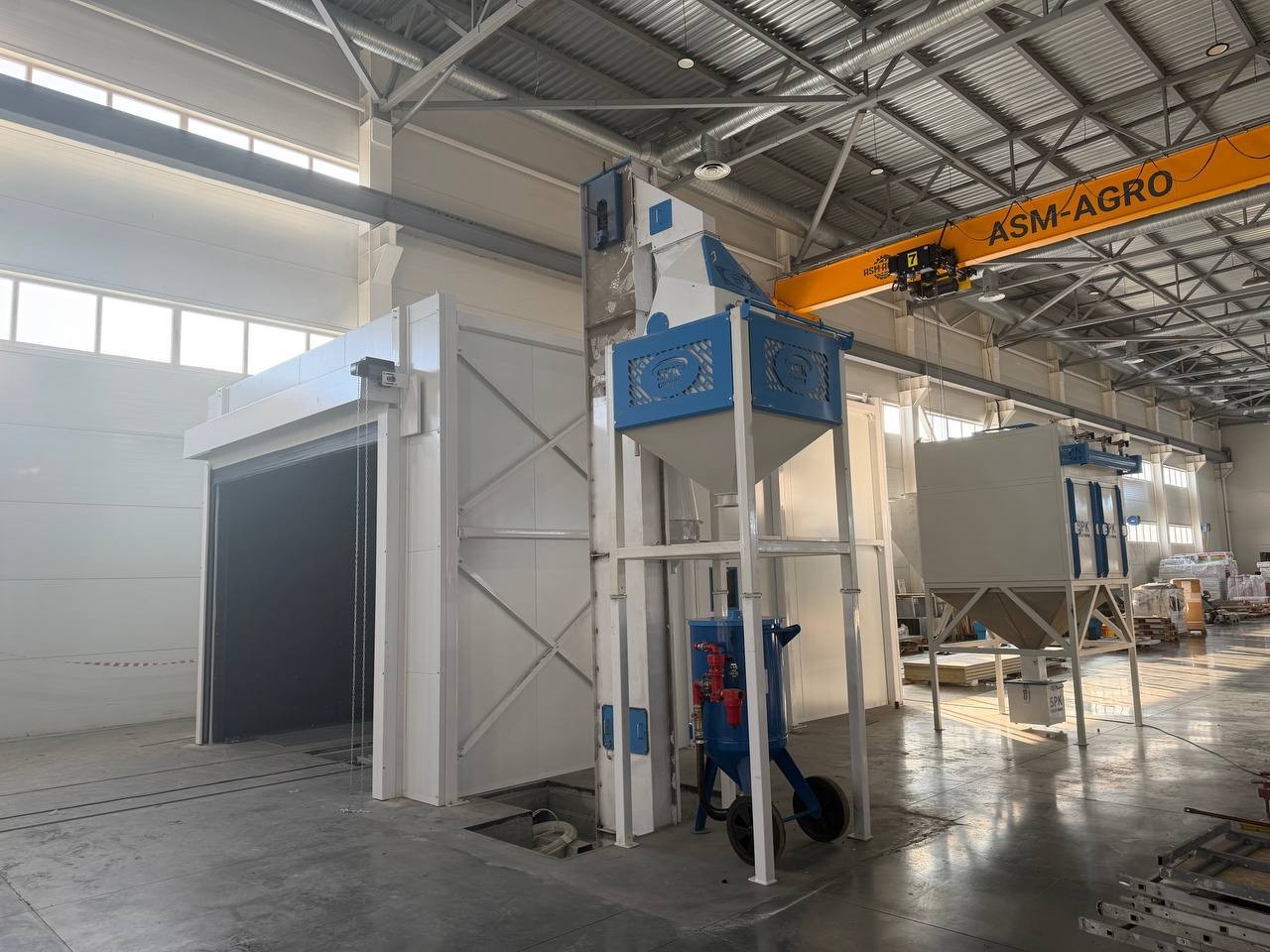

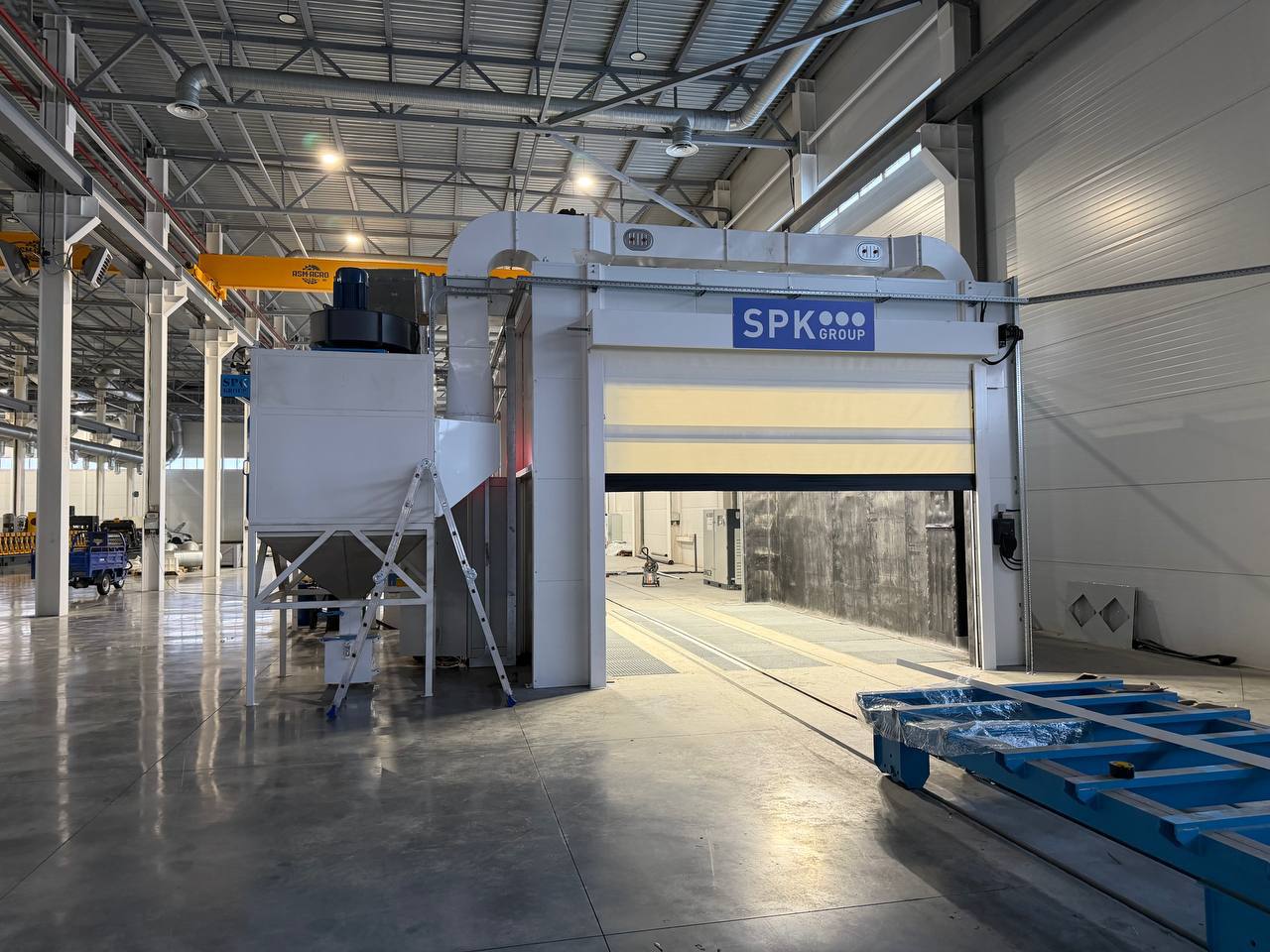

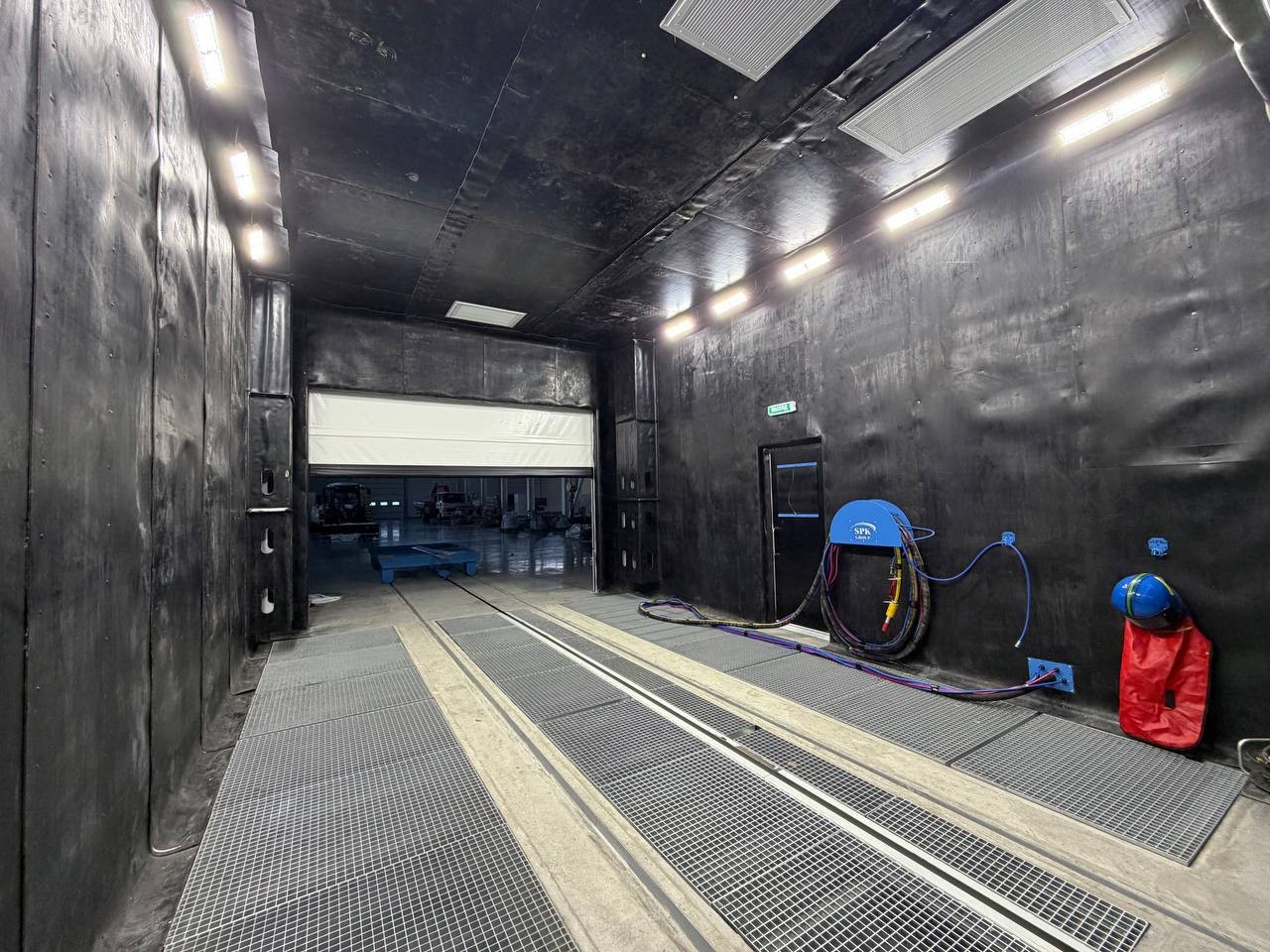

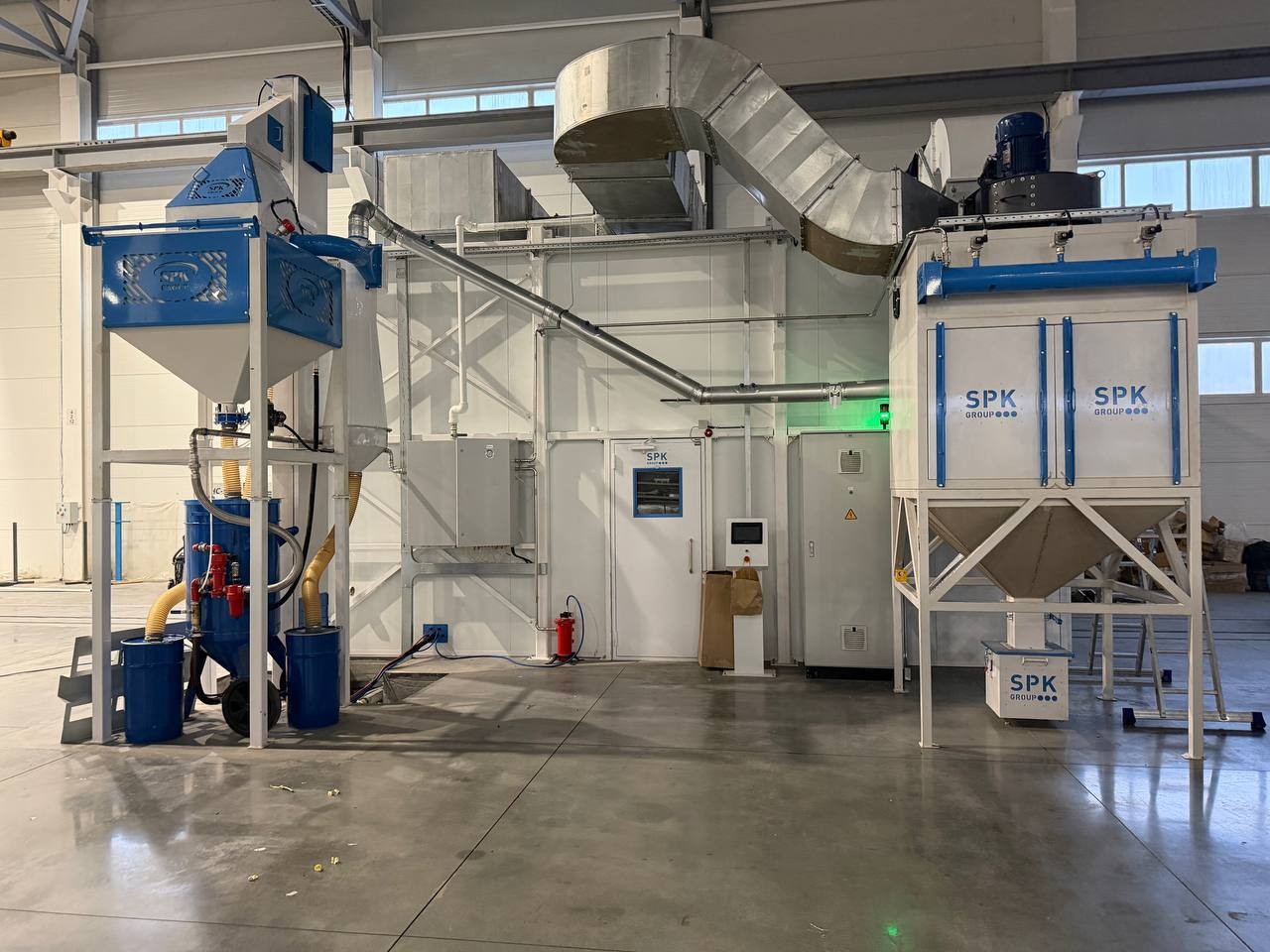

ФОТО РЕАЛИЗОВАННОГО ПРОЕКТА
