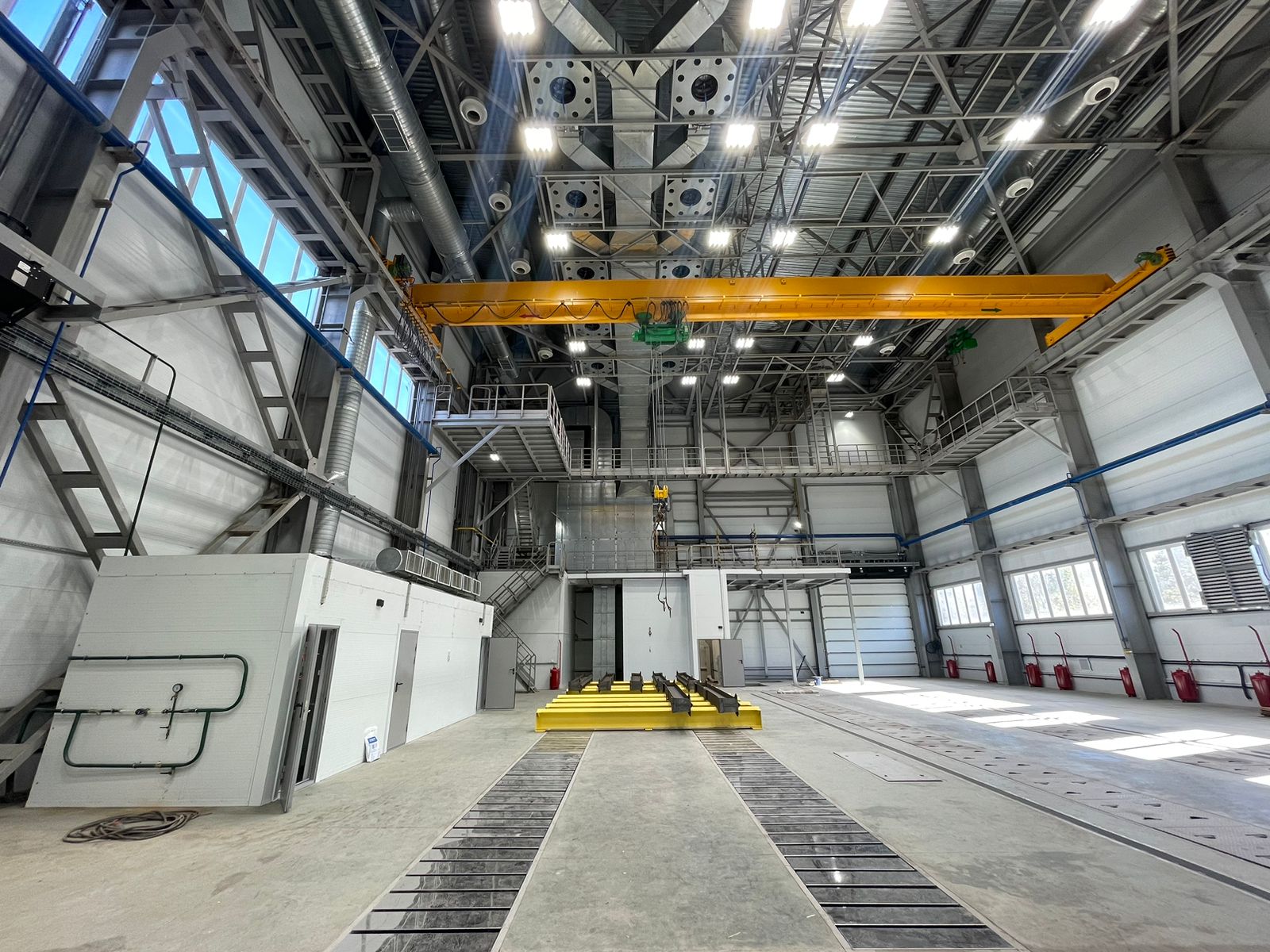

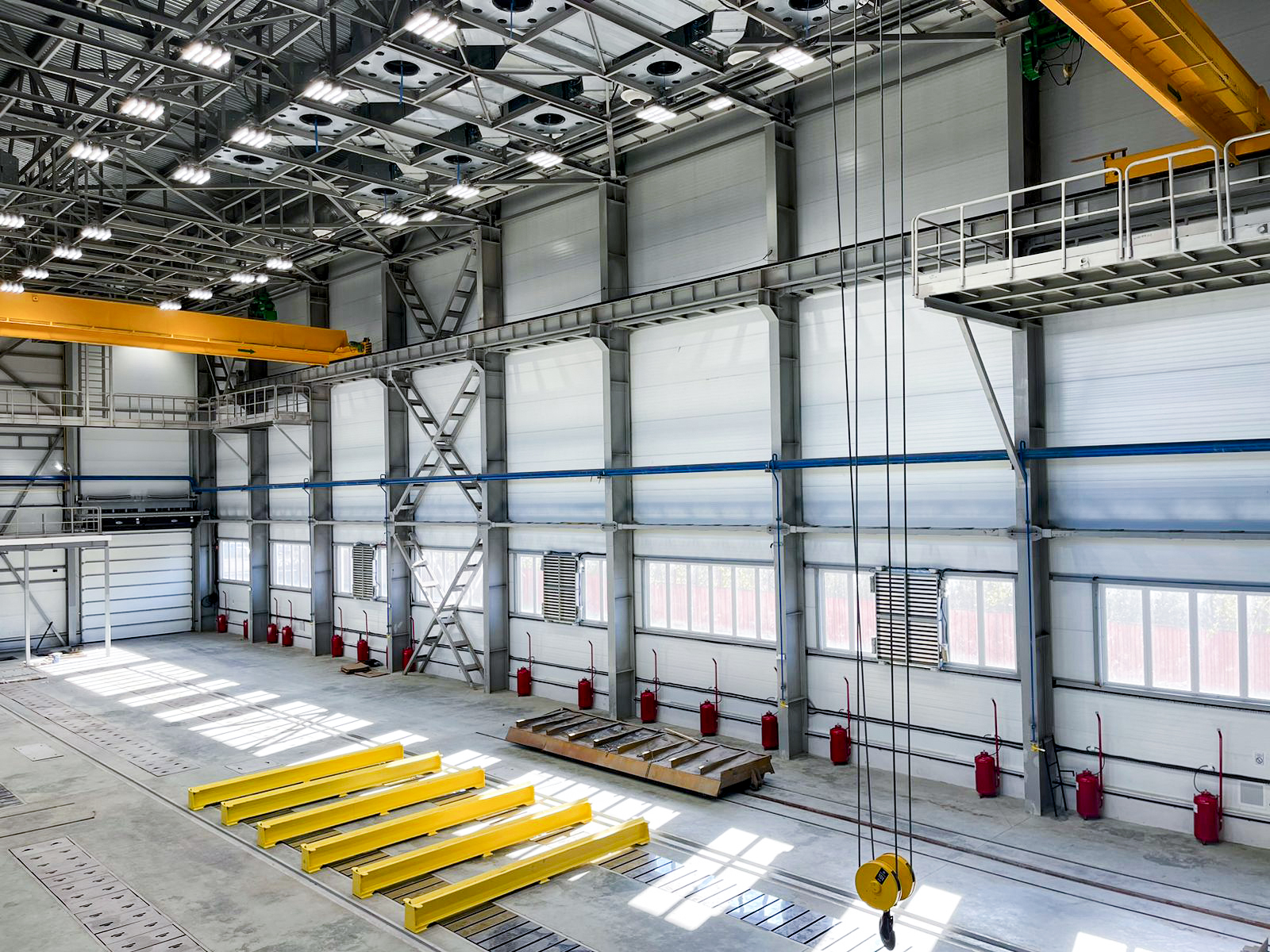

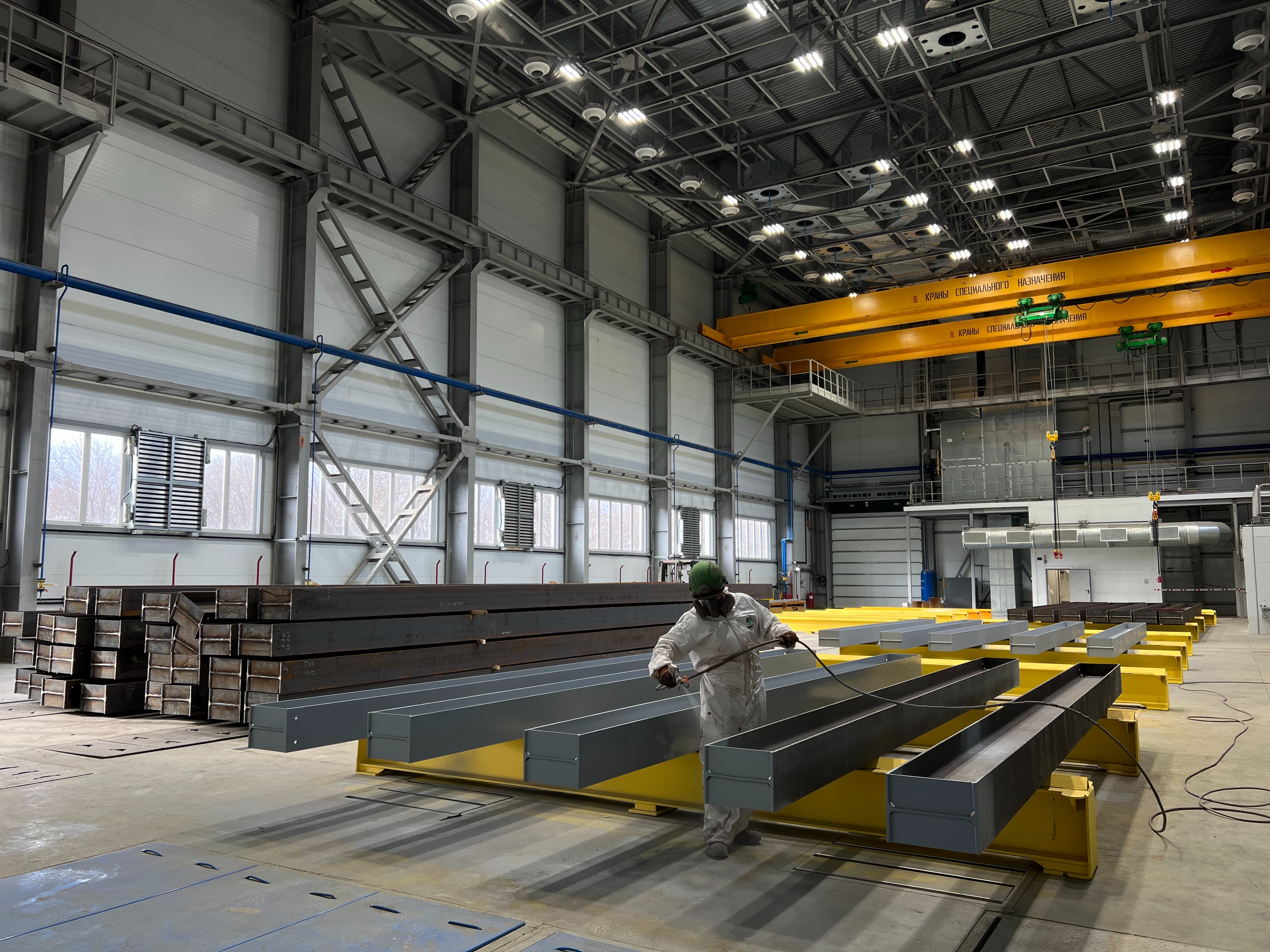

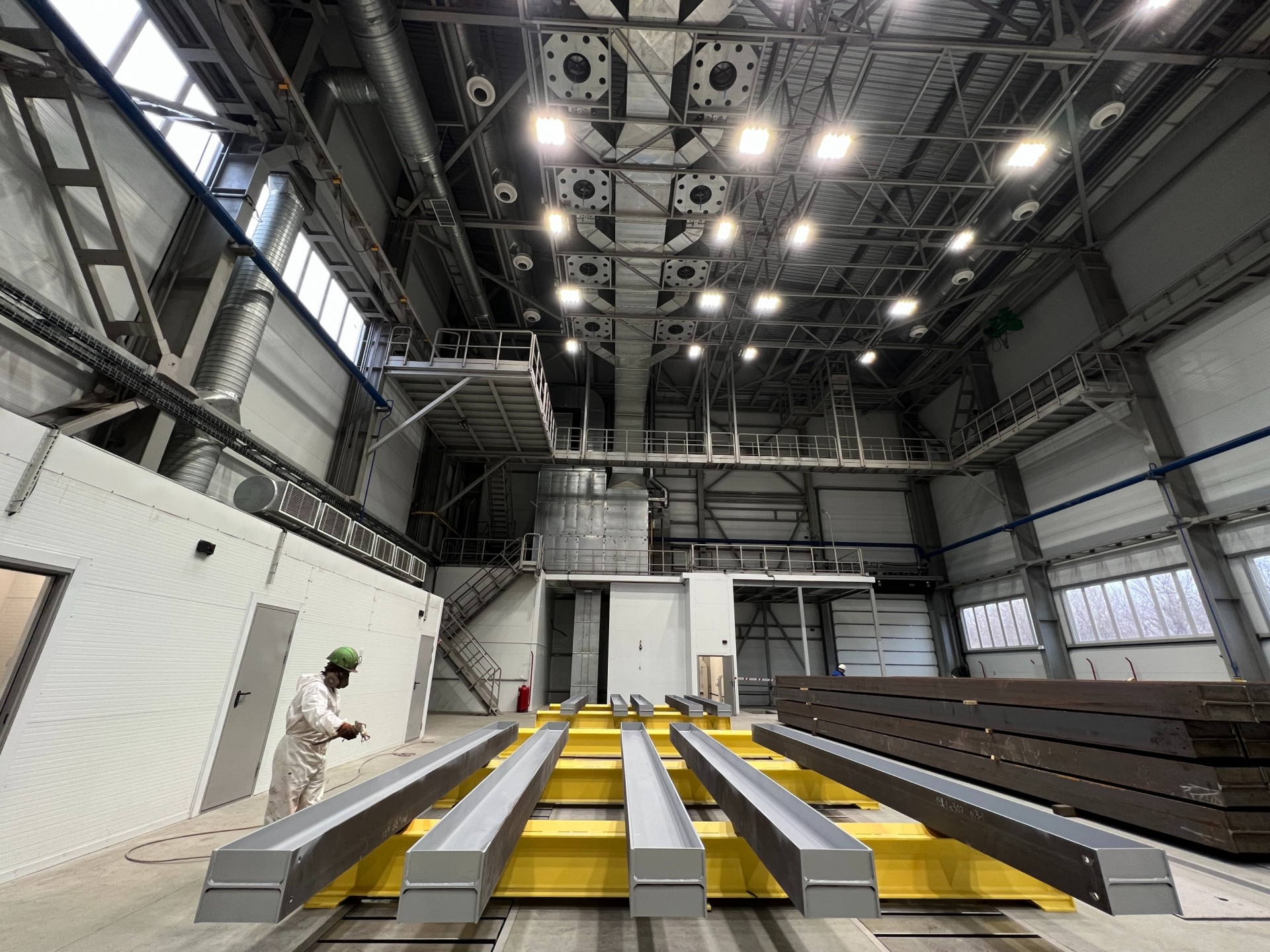

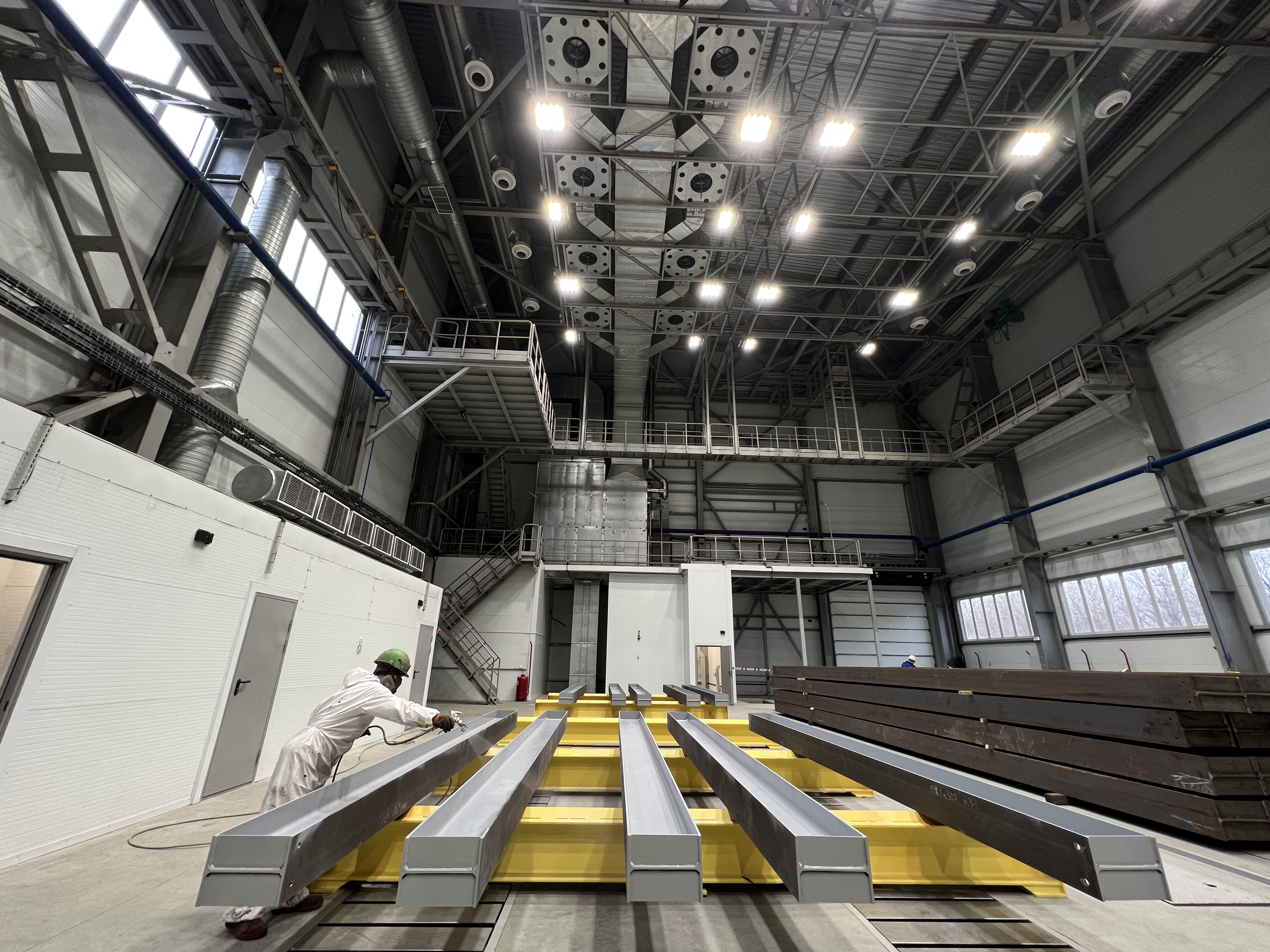

Зона открытой окраски SPK-18.6, г. Магнитогорск

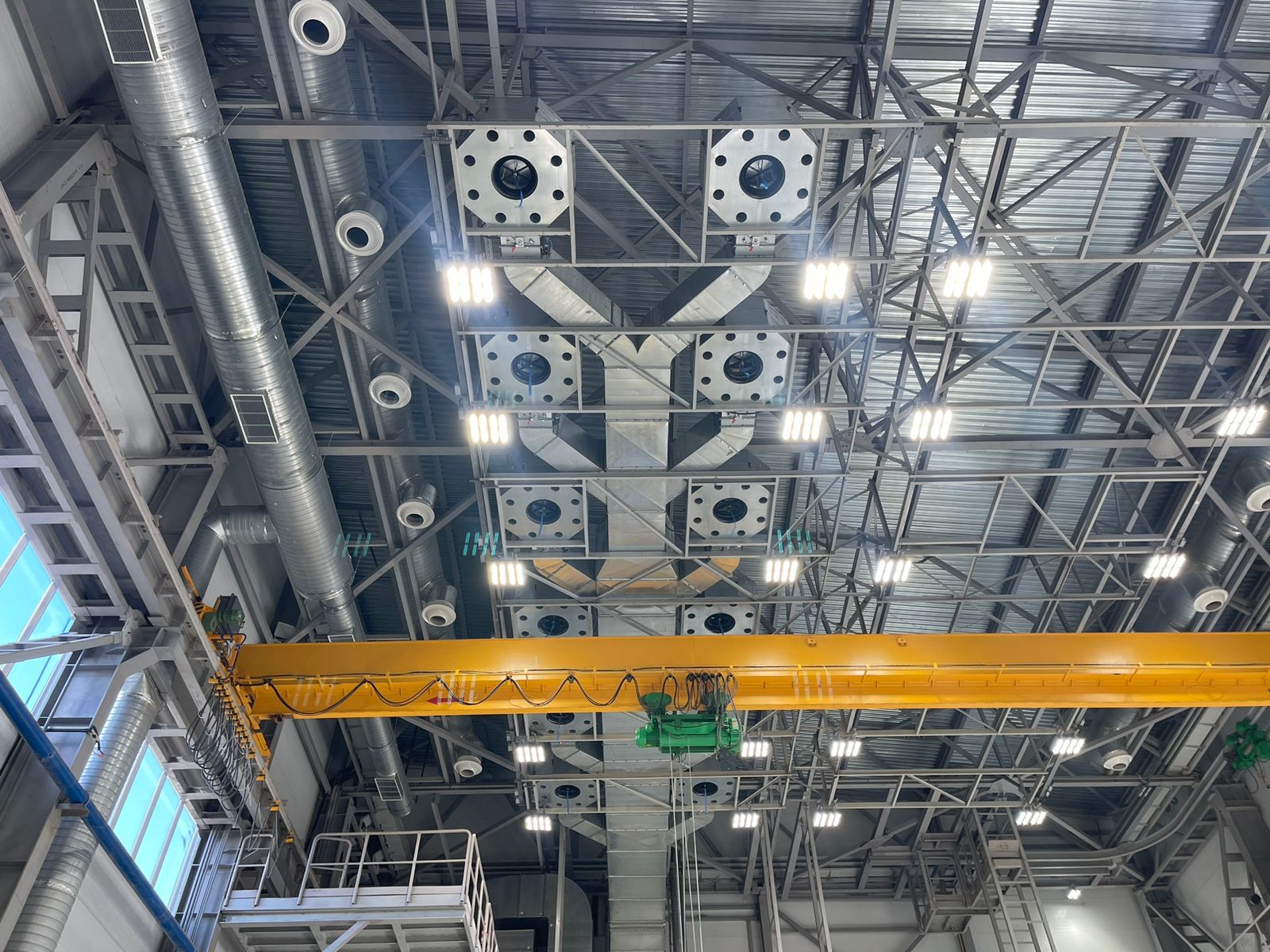

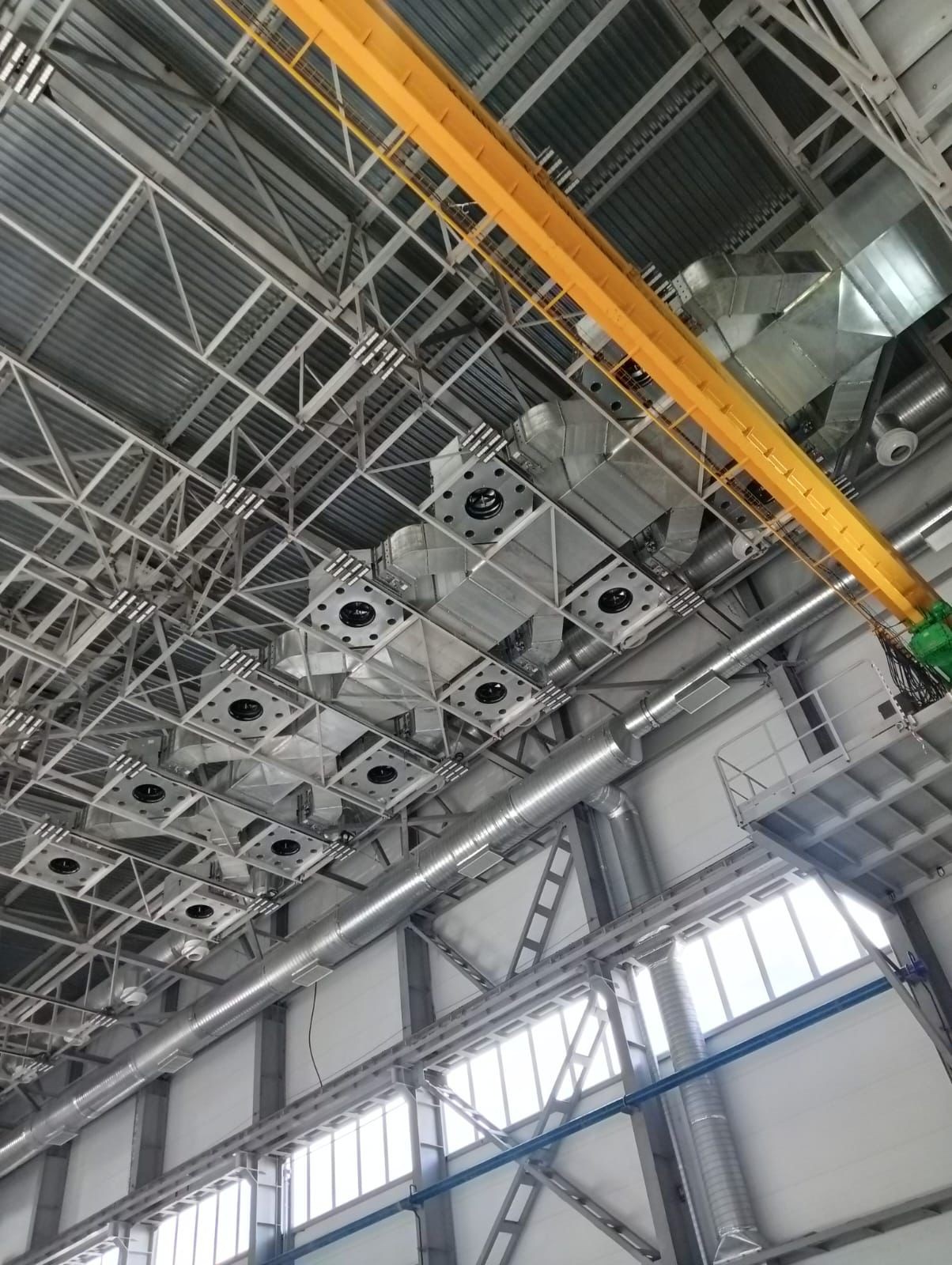

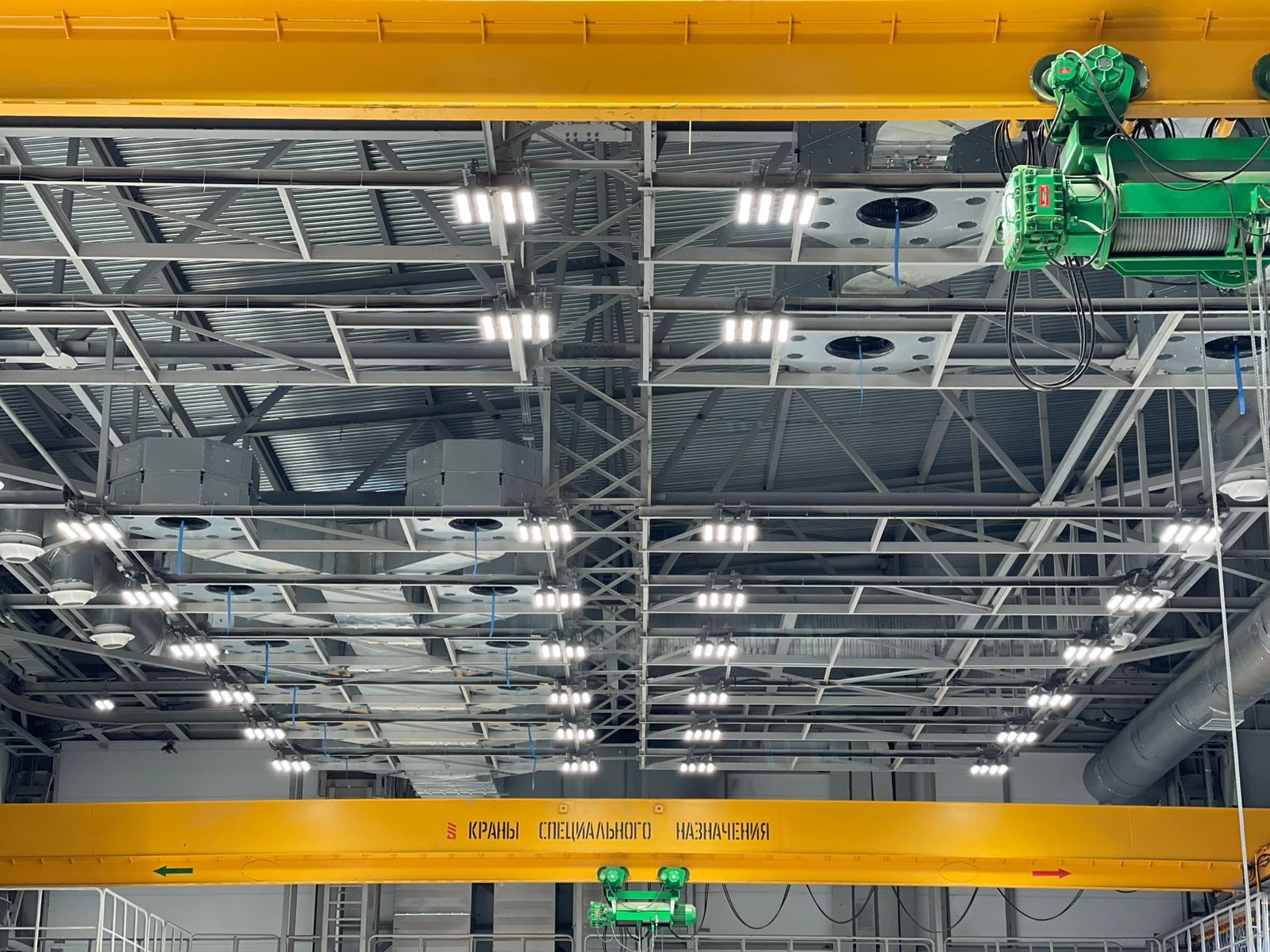

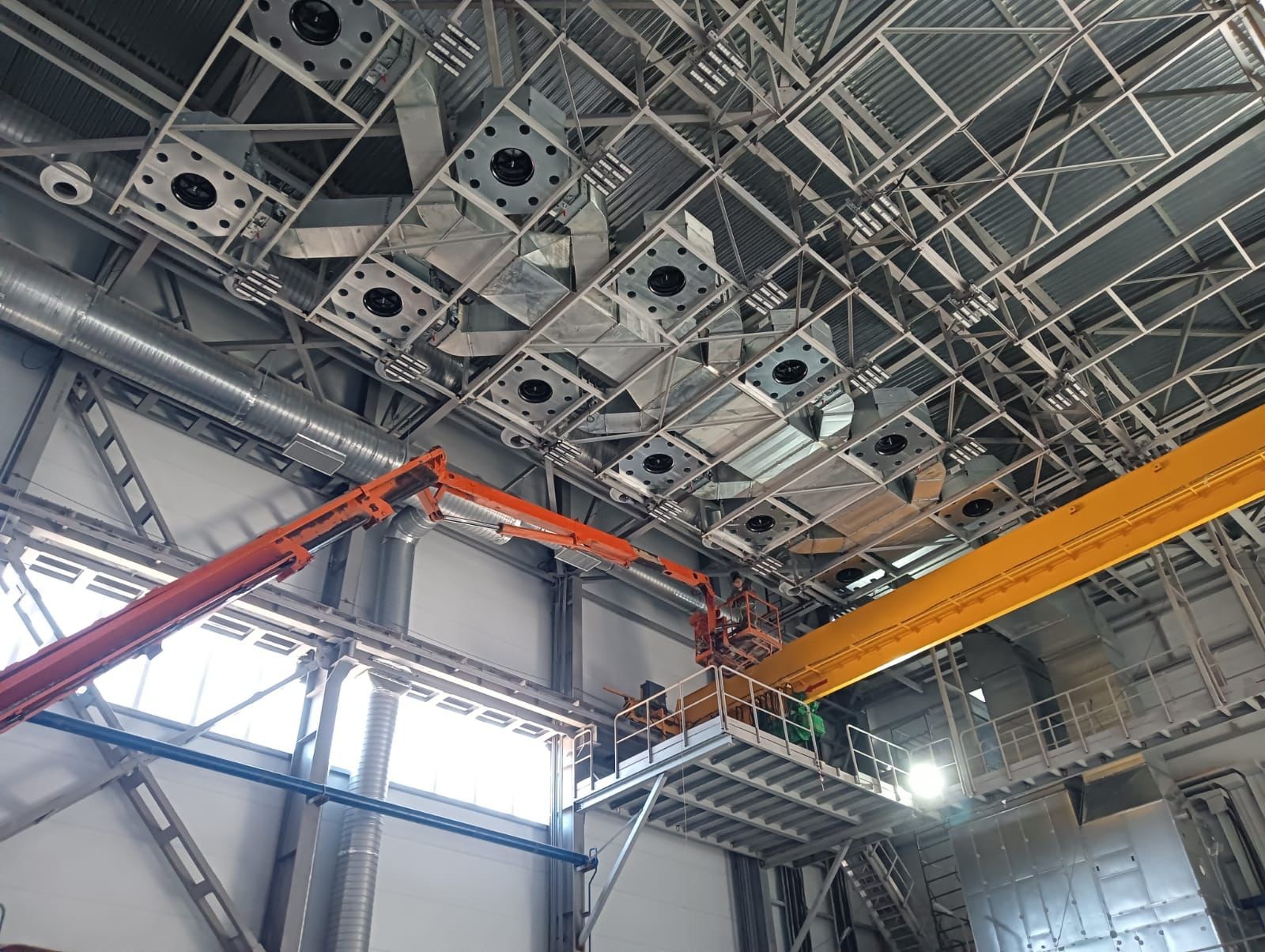

Зона открытой окраски SPK-18.6 имеет размеры 18 на 6 метров. При разработке проекта уточняется высота установки воздухораспределителей. В зоне монтируется 12 сопел, которые подключаются через специальный отсечной клапан с сервоприводом. Одновременно могут работать шесть воздухораспределителей.

Вентиляционный агрегат SPK-VU-50 расположен в 10 метрах от зоны окраски. Его корпус изготовлен из алюминиевого профиля и сэндвич-панелей. Направление воздушного потока регулируется автоматическим заслонком с электроприводом.

В системе притока и вытяжки используются два вентилятора мощностью по 30 кВт каждый. Производительность каждого вентилятора достигает 50 000 м³/ч и регулируется при помощи частотных преобразователей. Для подогрева воздуха применён один теплообменник с газовой горелкой и пластинчатый рекуператор.

Управление технологическими режимами осуществляется контроллером с резервным реле. Для удобства оператора предусмотрена отдельная стойка с сенсорной панелью управления.

Краткое описание Зоны октрытой окраски

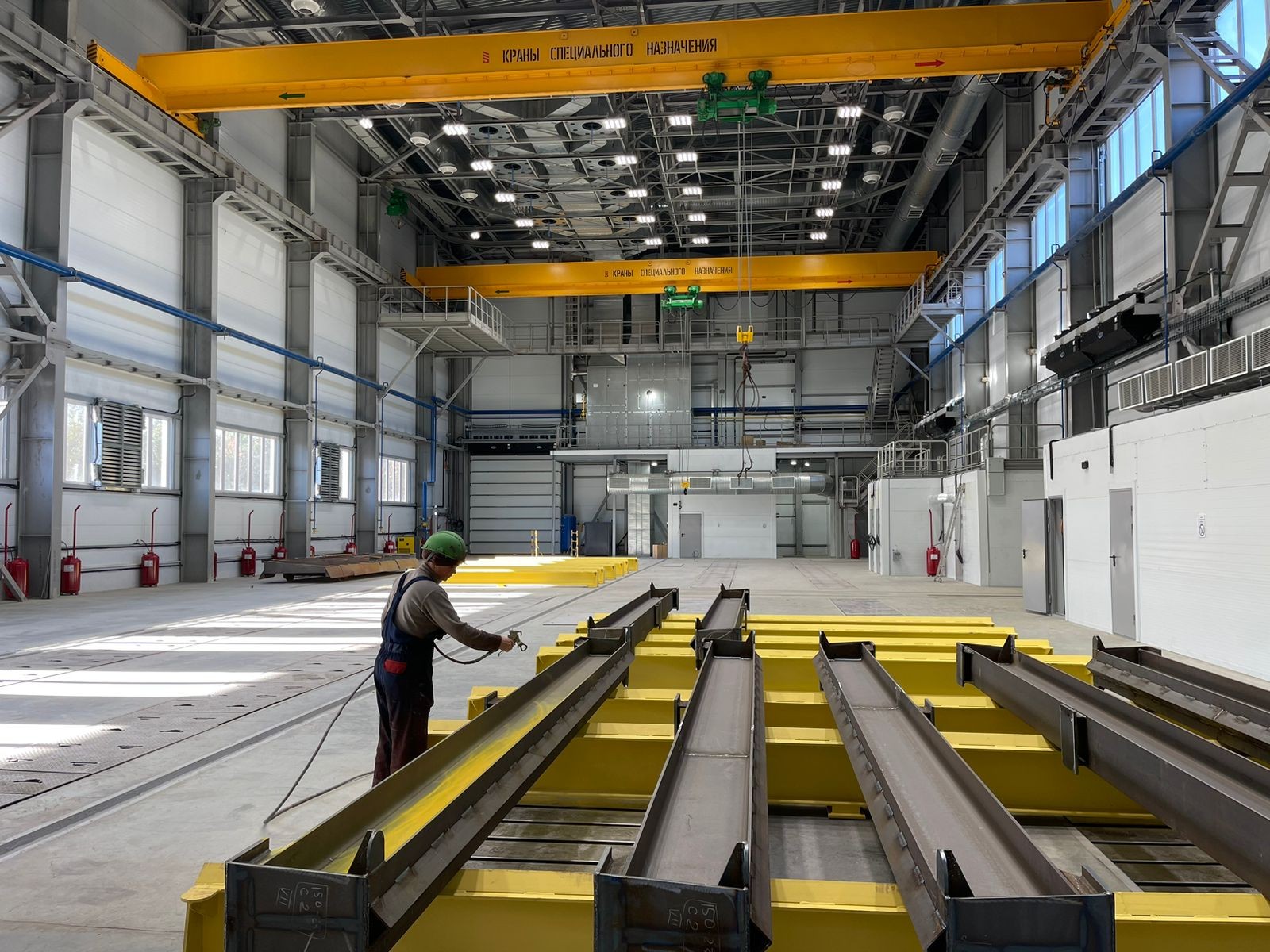

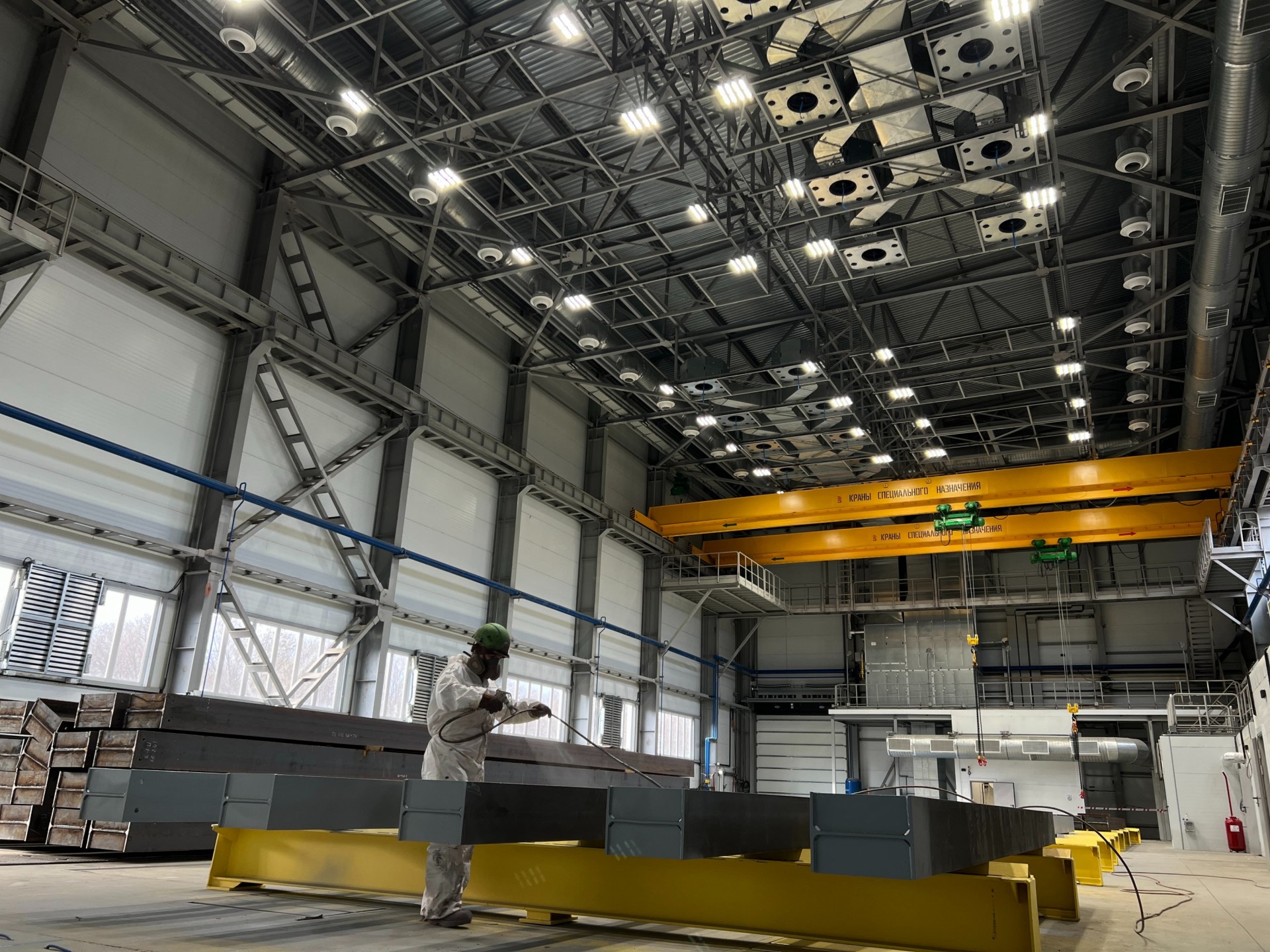

Зона открытой окраски — это комплекс, состоящий из специализированного оборудования и технологической вентиляции, предназначенный для выполнения окрасочных работ, в существующем или вновь возводимом цеховом пространстве. При этом не требуется возведение дополнительных ограждающих конструкций и создание дополнительной транспортной системы.

Устройство Зоны открытой окраски — это самый современный и быстрый способ промышленной окраски. Для удаления окрасочного тумана и снижения концентрации паров ЛВЖ устанавливается технологическая вентиляция, в состав которой входят:

Приточно-вытяжной вентиляционный агрегат — для создания необходимых условий микроклимата и качества приточного воздуха;

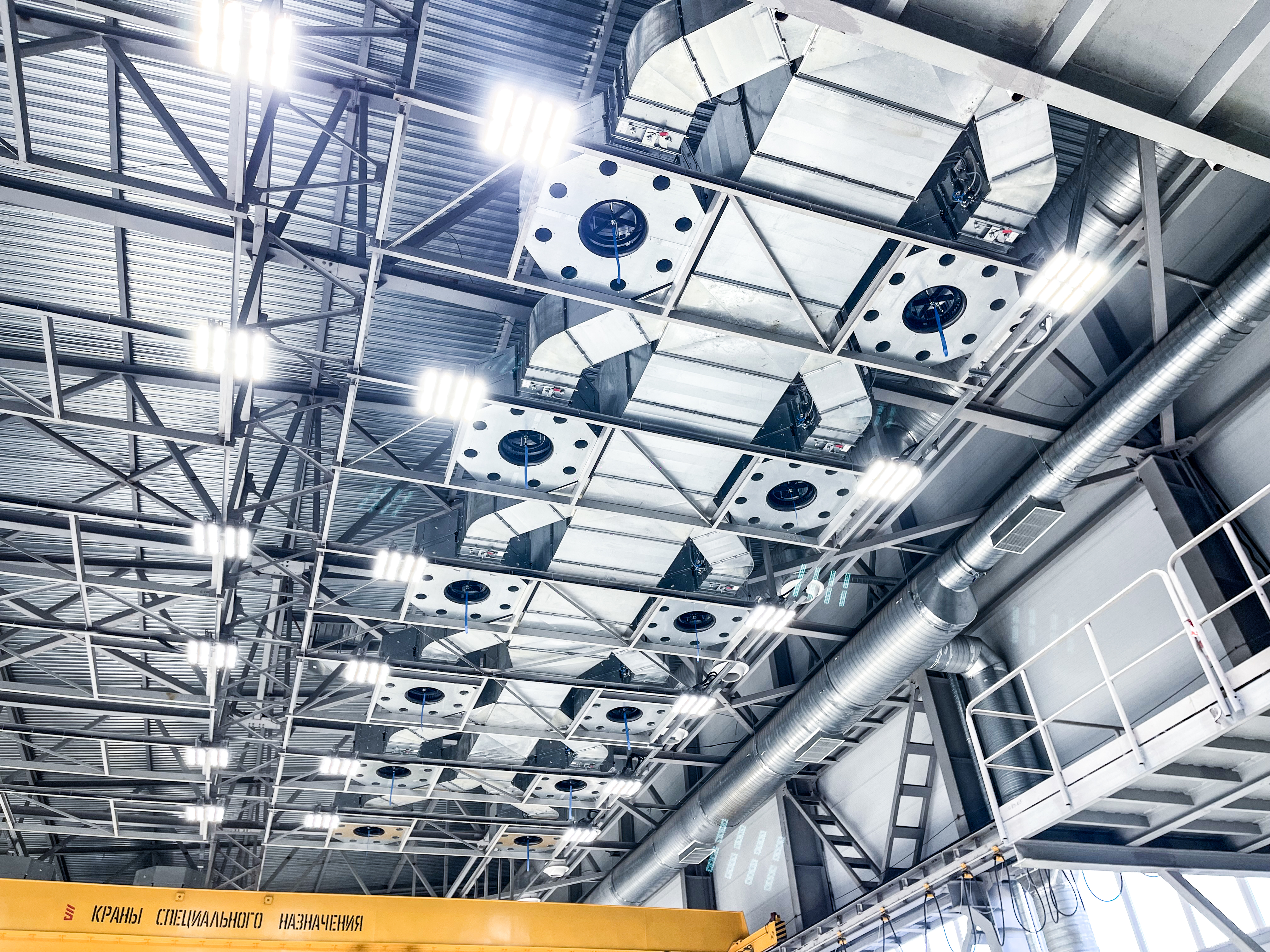

Воздушные дальнобойные сопла — для создания равномерного ламинарного потока воздуха в зоне подготовки и нанесения ЛКМ на поверхность вертолета;

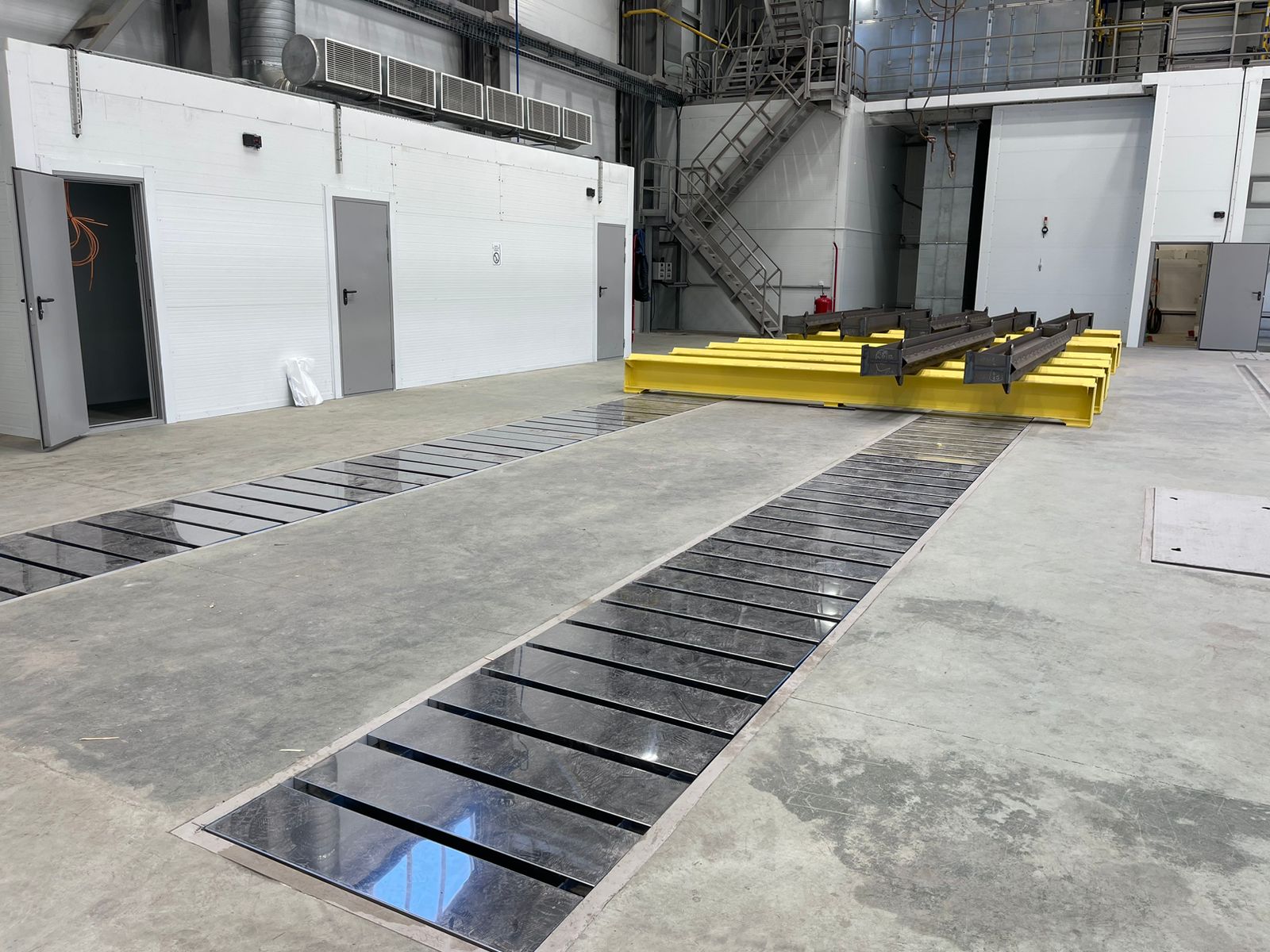

Вытяжной лабиринтный фильтр и кассетный краскоостанавливающий фильтр — для очищения удаляемого воздуха от окрасочного опыла.
