Зона открытой окраски для металлоконструкций SPK-OPSS-12.12
SPK-OPSS-12.12 — индустриальный комплекс открытого типа, предназначенный для нанесения защитных и декоративных покрытий на негабаритные металлоизделия и тяжеловесные конструкции в цеховых условиях. Свободная бескамерная компоновка снимает габаритные барьеры, позволяя загружать детали напрямую с помощью мостовых кранов, кран-балок или подвесных тельферов.

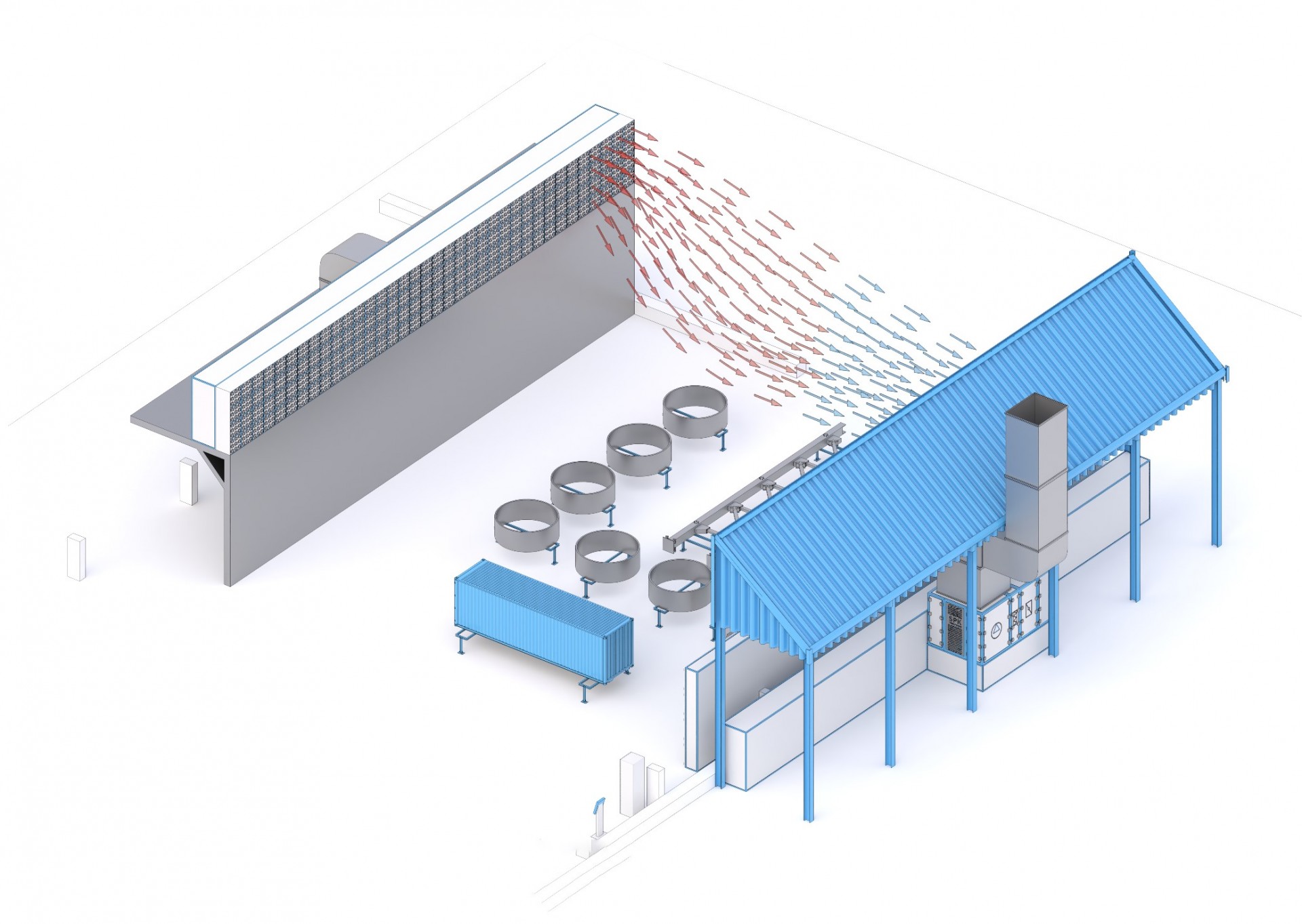

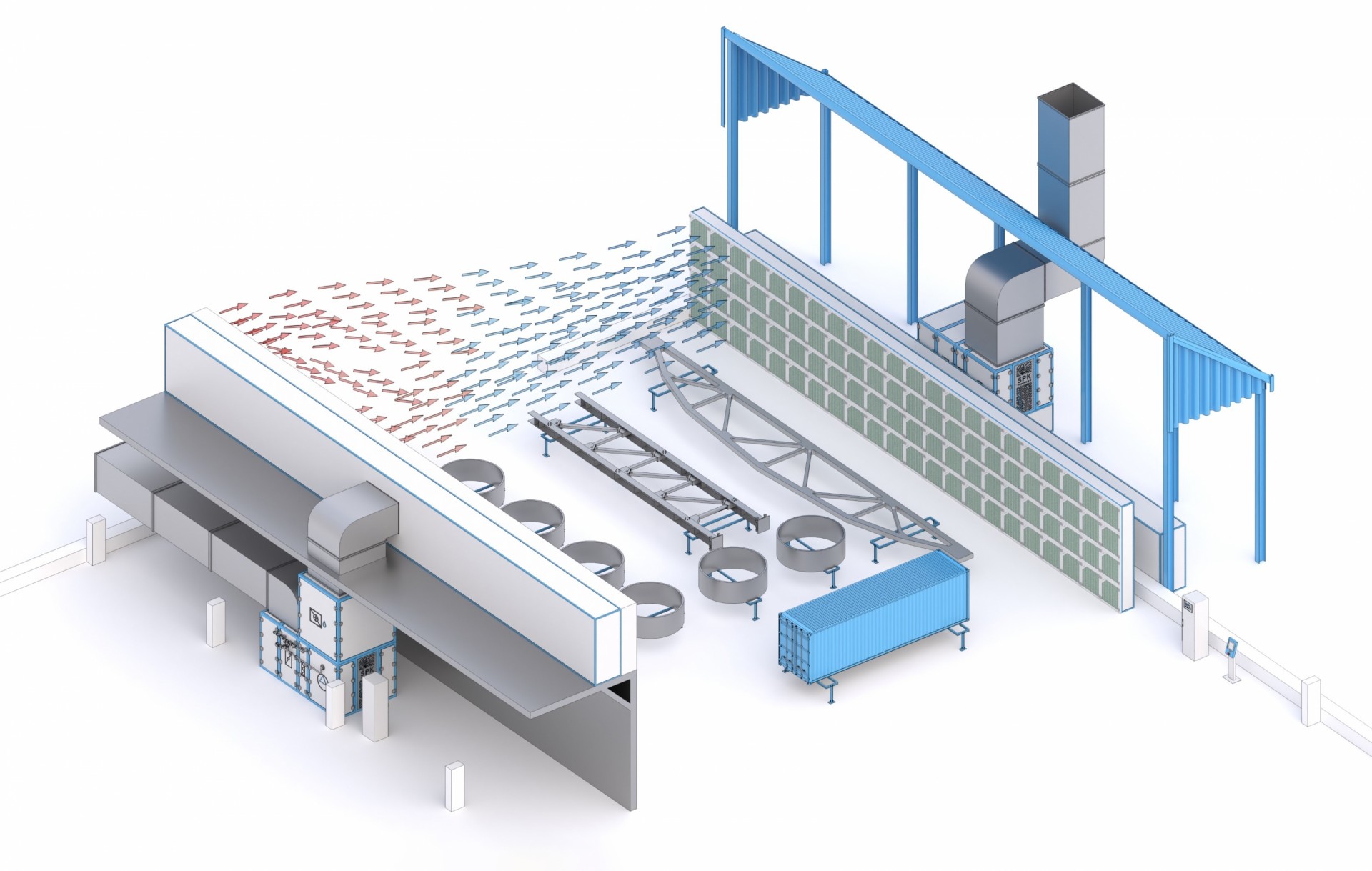

Технологические особенности и схема воздухообмена
Общая рабочая площадка (12 × 12 м) разделена на два изолированно обслуживаемых поста размером 12 × 6 м:
Адресная вентиляция: подача притока и вытяжка запускаются исключительно над тем сектором, где в текущий момент идет распыление ЛКМ, что сокращает нецелевые энергозатраты.

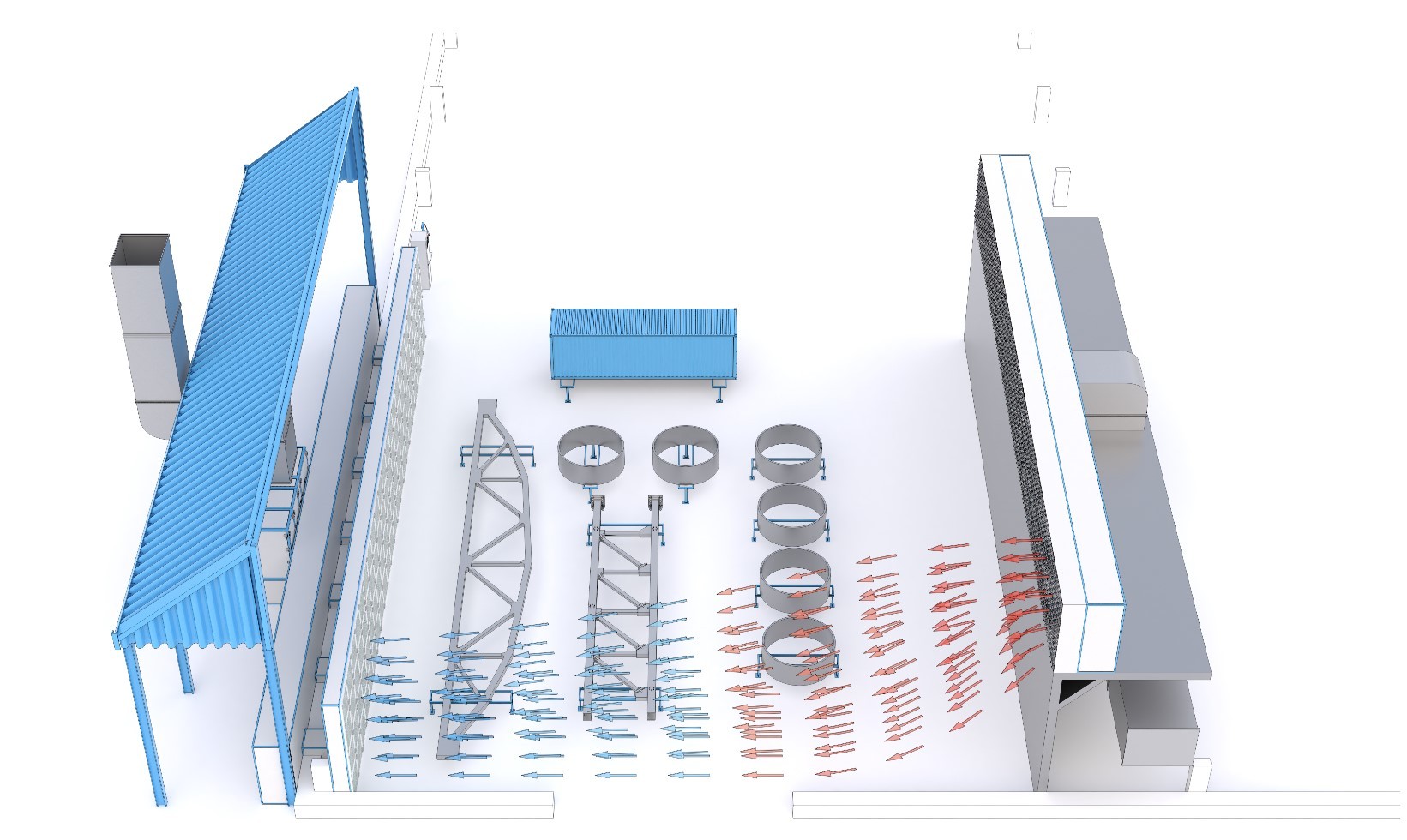

Система диагонального вытеснения: настраиваемые распределительные форсунки создают плотный ориентированный поток, прибивающий малярный аэрозоль к полу и уводящий его в сторону всасывающих каналов.
Каскадная очистка воздуха: первичный барьер из стекловолокна (класс G3) в боковых коробах осаждает тяжелую взвесь, после чего тонкая очистка карманными элементами (класс G4) в вентустановке задерживает мелкодисперсные остатки перед выводом в атмосферу.
Сводные технические параметры
| Параметр | Техническое значение |
| Габариты поста | 12 × 12 м (2 сектора по 12 × 6 м) |
| Модель вентустановки | SPK-VU-35 (взрывобезопасное исполнение, колесо с защитой от искрообразования) |
| Объем воздухообмена | 35 000 м³/ч |
| Тепловой блок | Дизельный нагреватель с теплообменником из нержавеющей стали |
| Тепловая мощность | 620 кВт |
| Температурный режим окраски | от +8 до +20 °C (при внешнем морозе до −32 °C) |
| Потребление дизеля | до 54 л/ч (резервуар объемом 500 л) |
| Установленная электромощность | 40 кВт (сеть 3ф / 400 В / 50 Гц) |
Интеллектуальный блок управления
Контроль рабочих процессов осуществляется посредством программируемого щита автоматики с русифицированным сенсорным экраном OMRON (диагональ 10″ и более):
Быстрая смена активного сектора и направлений обдува в одно касание.
Прецизионная ПИД-стабилизация температуры и непрерывный замер перепада давления на фильтрующих кассетах.
Счетчик фактической наработки с предиктивной индикацией планового ТО и засорения фильтров.
Контур экстренной блокировки с возможностью синхронизации с заводской пожарной сигнализацией.
Габариты ОСК
