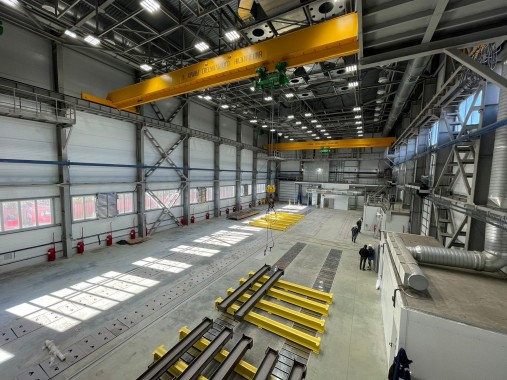

Зона открытой окраски SPK-18.6, г. Магнитогорск

ОПИСАНИЕ ПРОЕКТА

Компания SPK GROUP успешно занимается производством и монтажом оборудования для покрасочных работ на территории заказчиков. Одним из ключевых направлений деятельности является создание открытых окрашивающих зон.

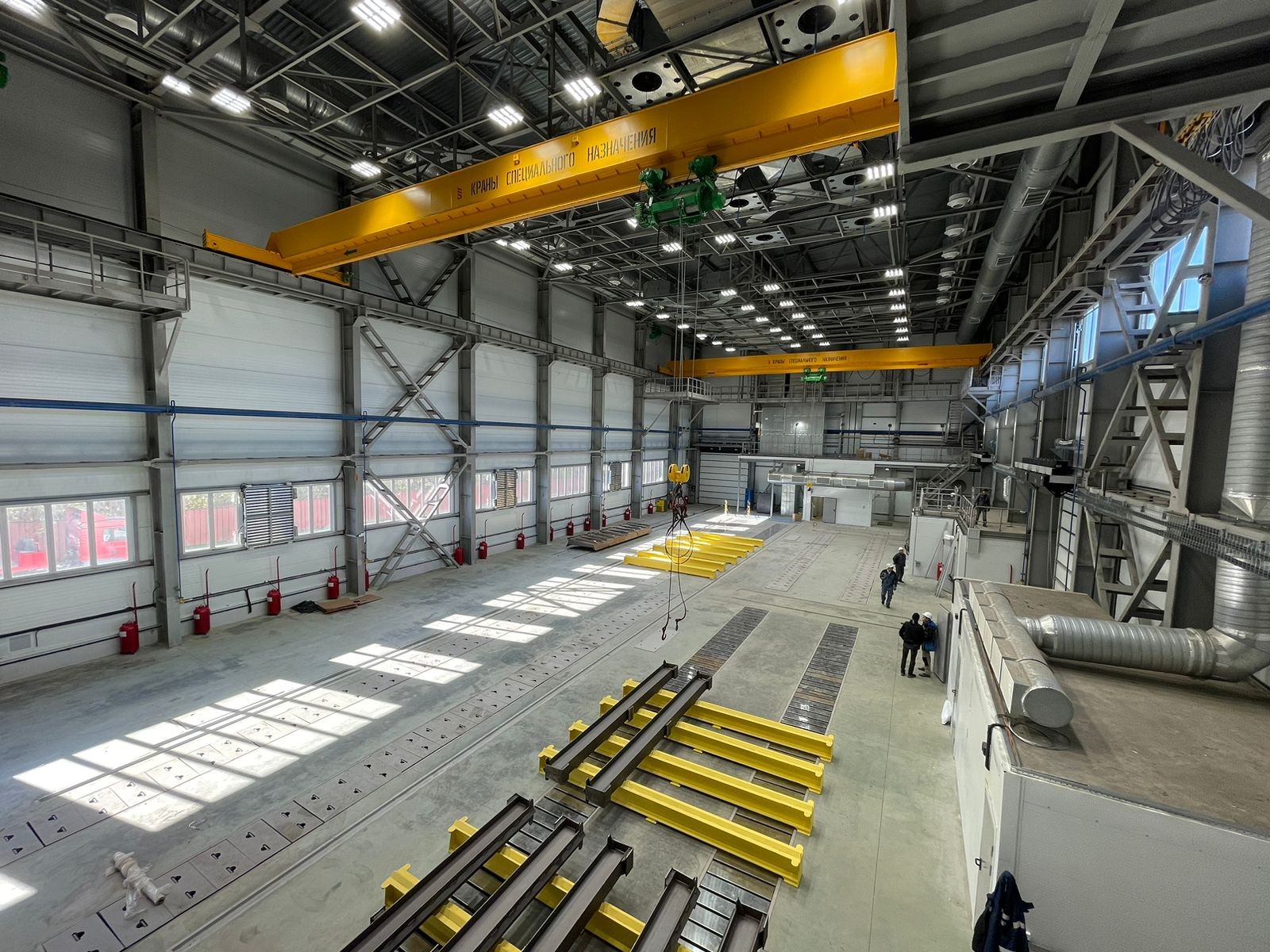

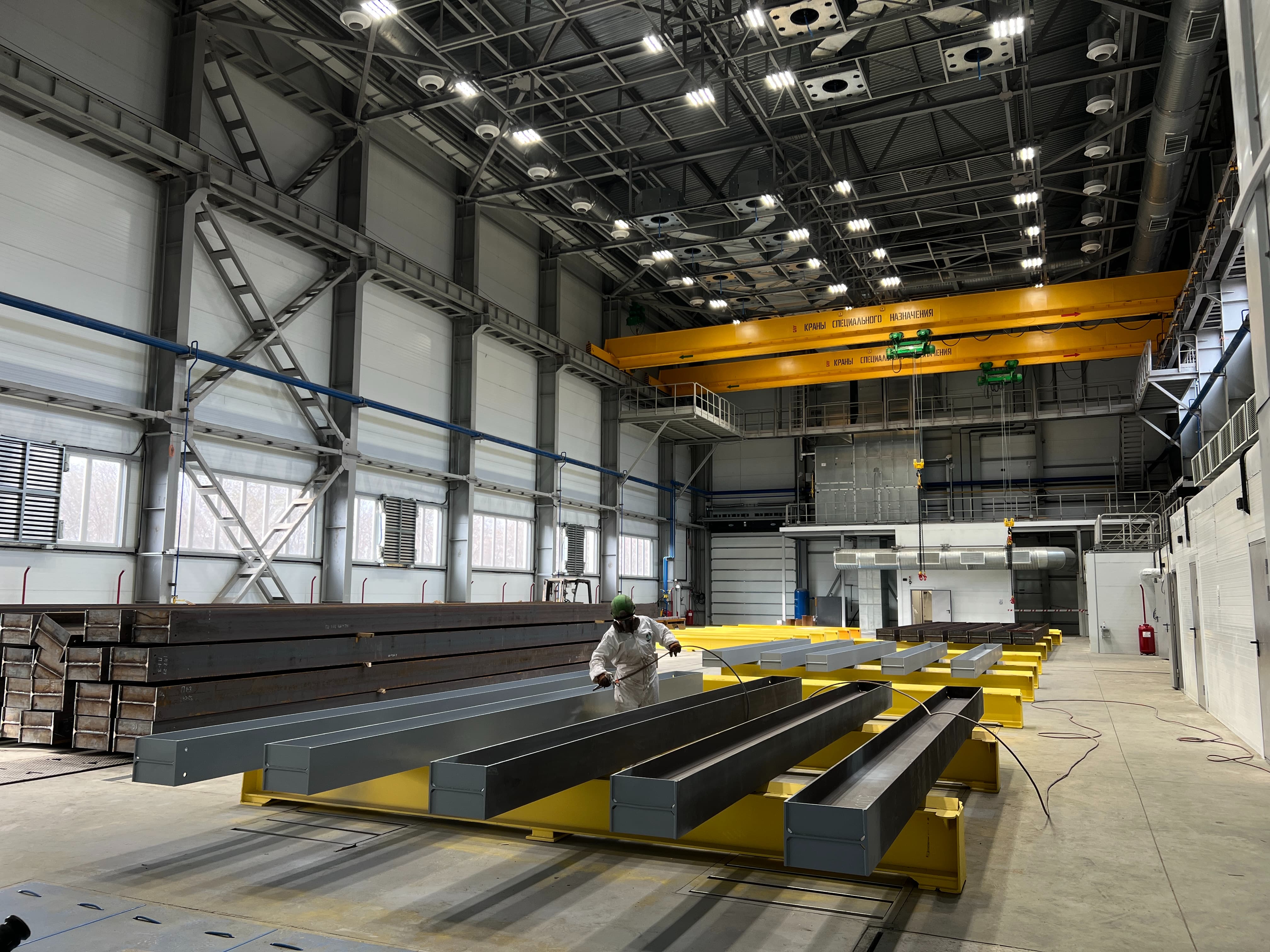

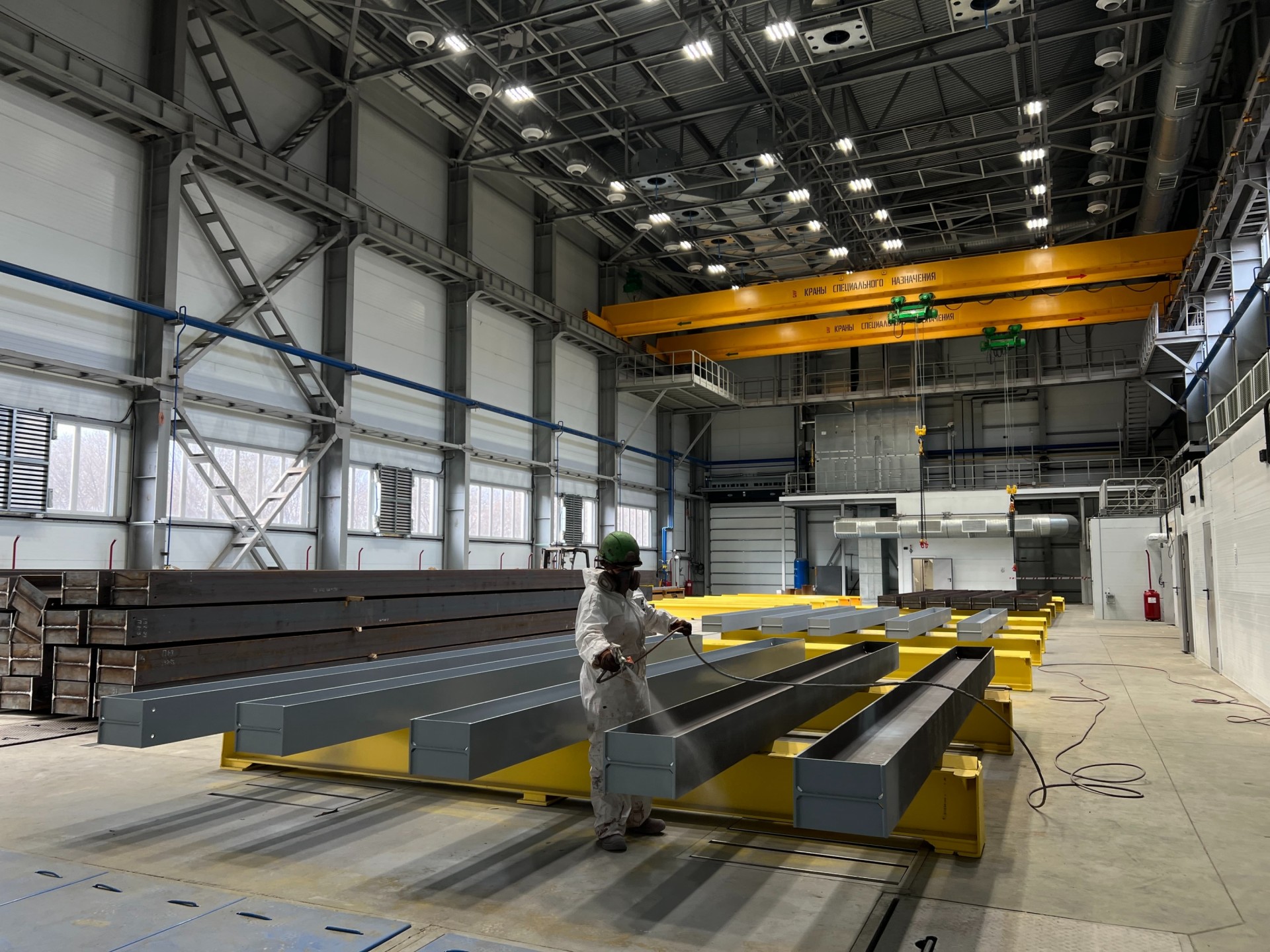

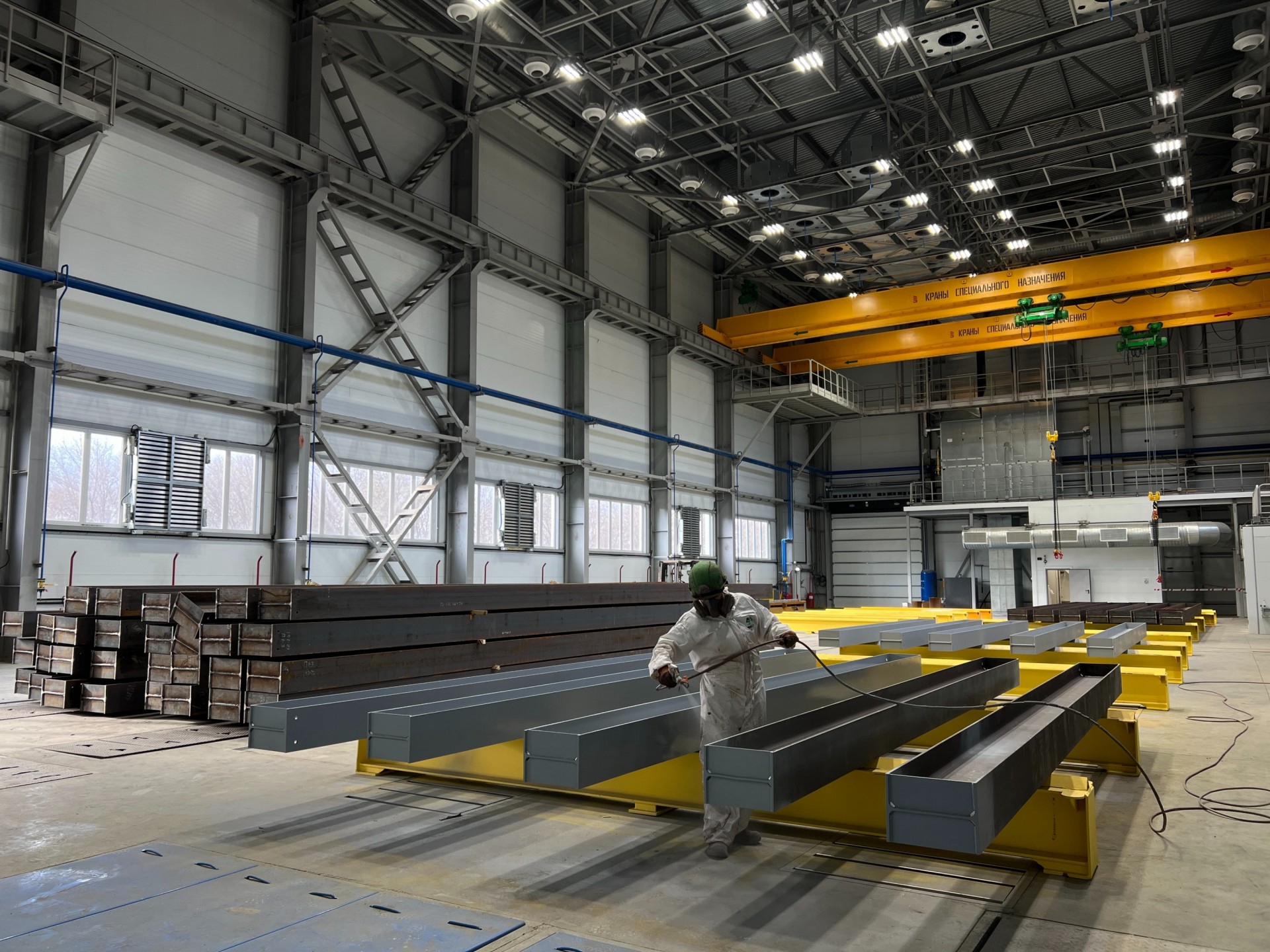

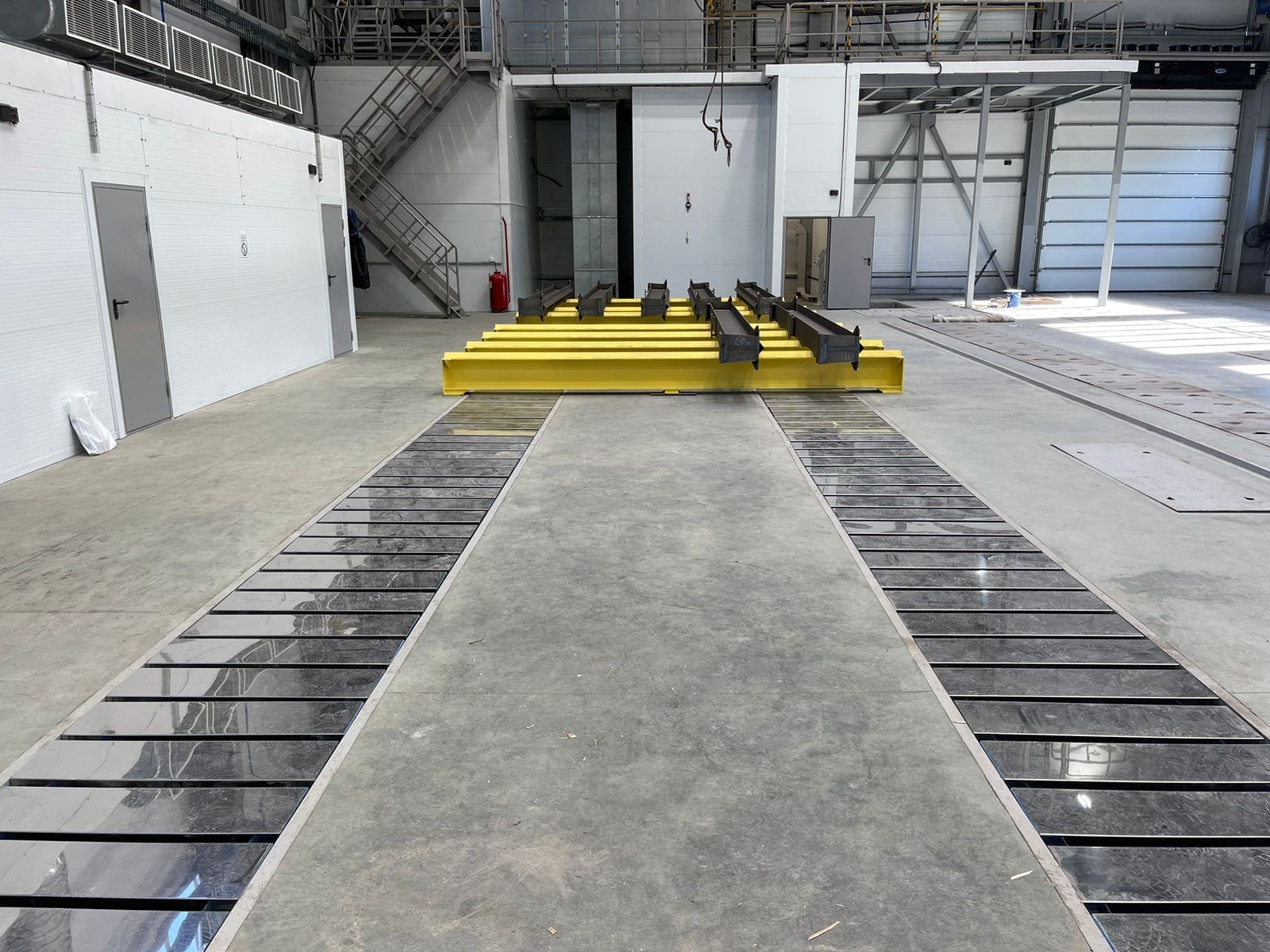

Для установки зоны открытого окрашивания модели SPK-18.6 необходимо подготовить площадку размером 18 000 на 6 000 мм. В установленной по согласованию с заказчиком высоте над зоной установка воздушных сопел обеспечивает равномерное подачу подогретого, очищенного воздуха сверху вниз. Такой поток воздуха:

Обеспечивает качественное и равномерное нанесение окрашивающего слоя;
Сдувает облако окрасочного пыли и паров растворителей в сторону вытяжных каналов, предотвращая их распространение в окружающее пространство.

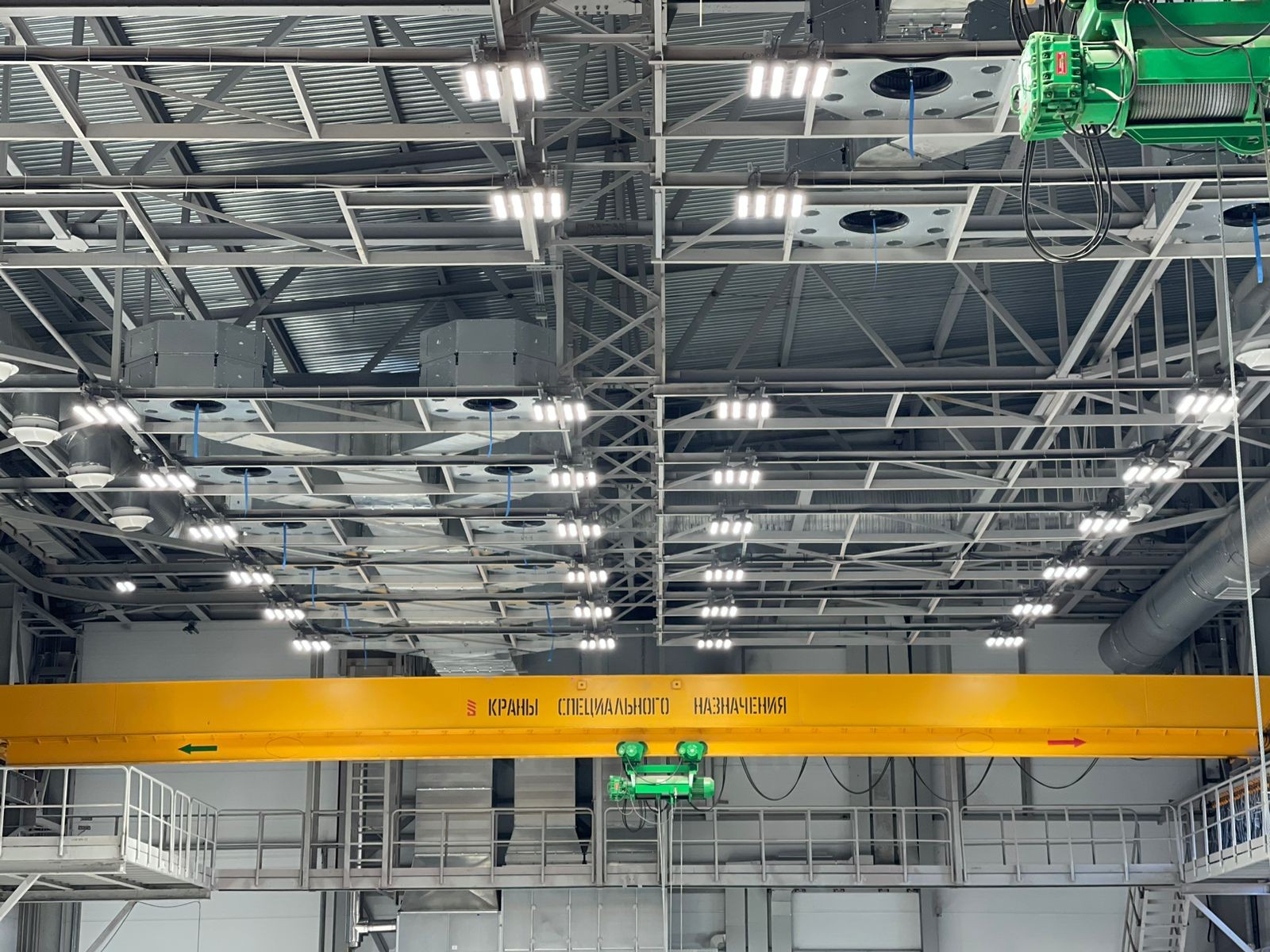

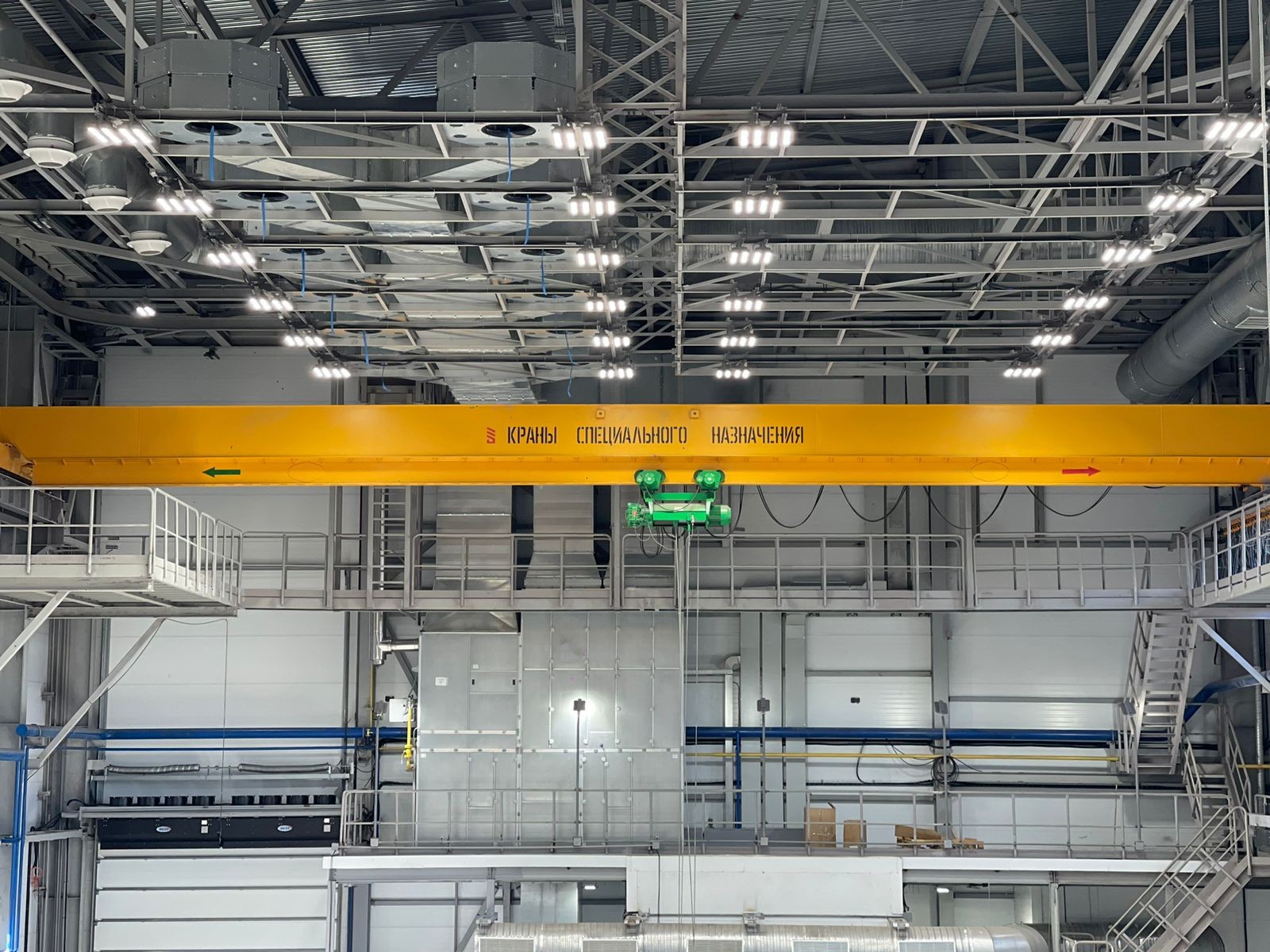

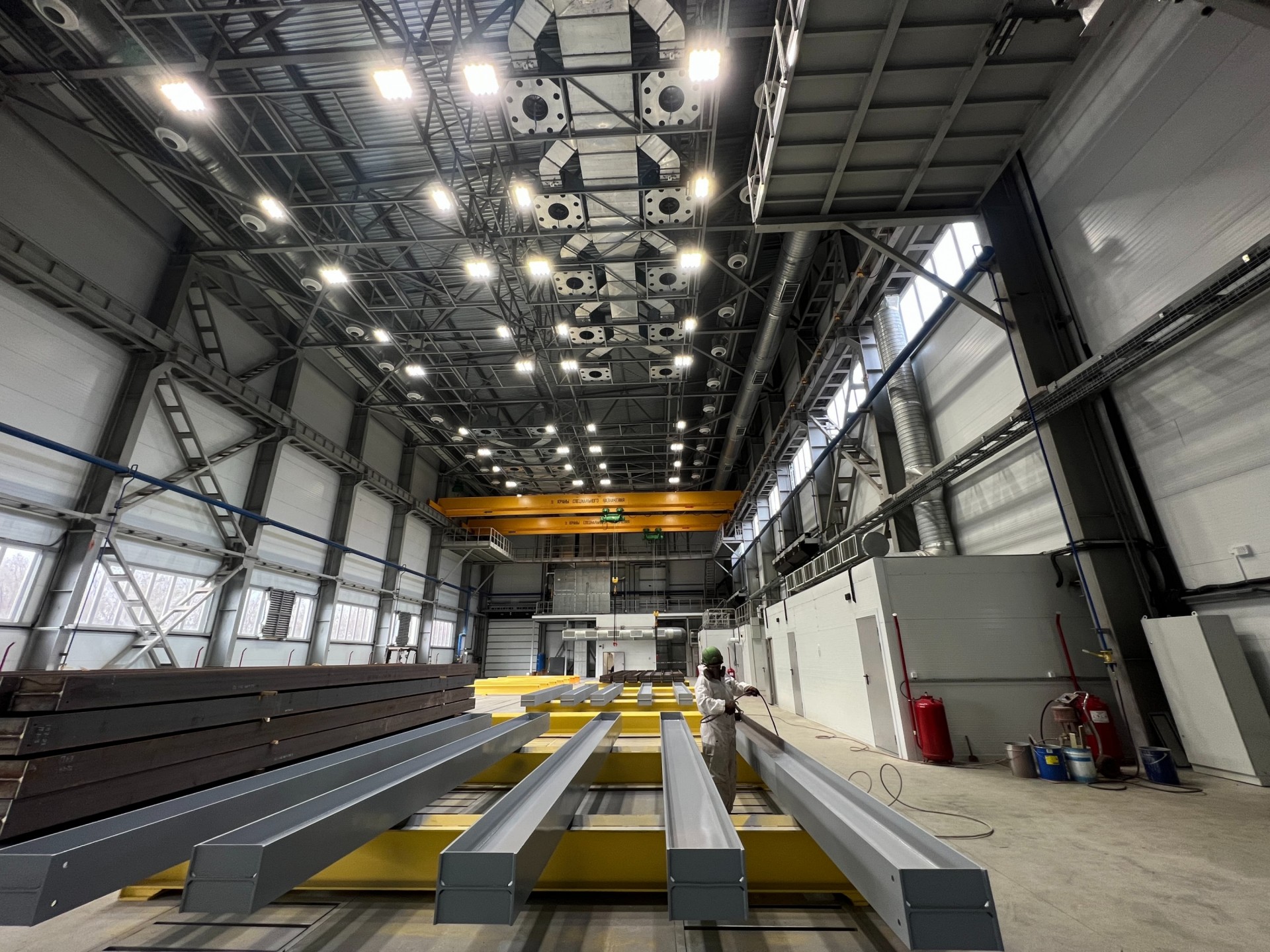

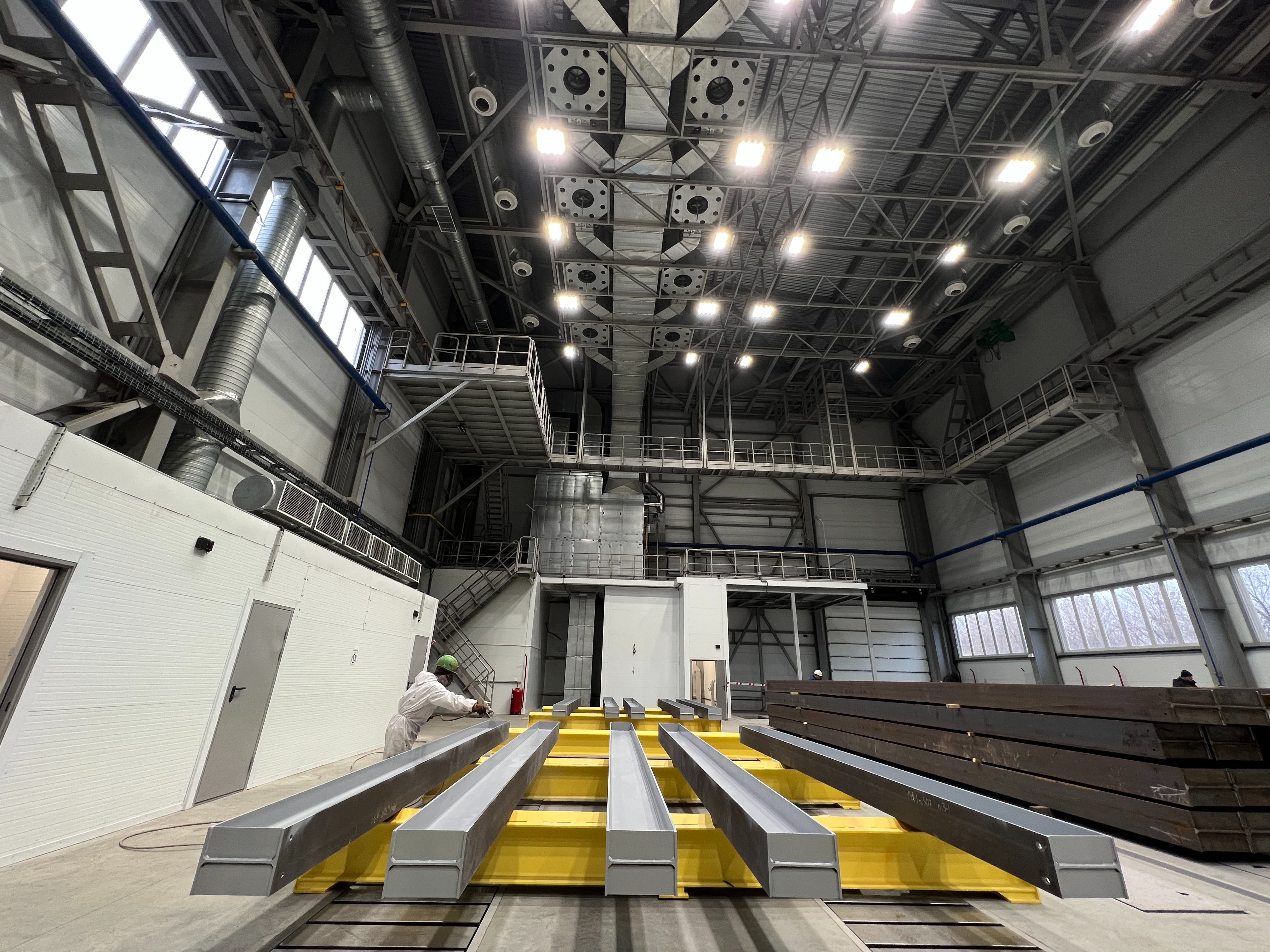

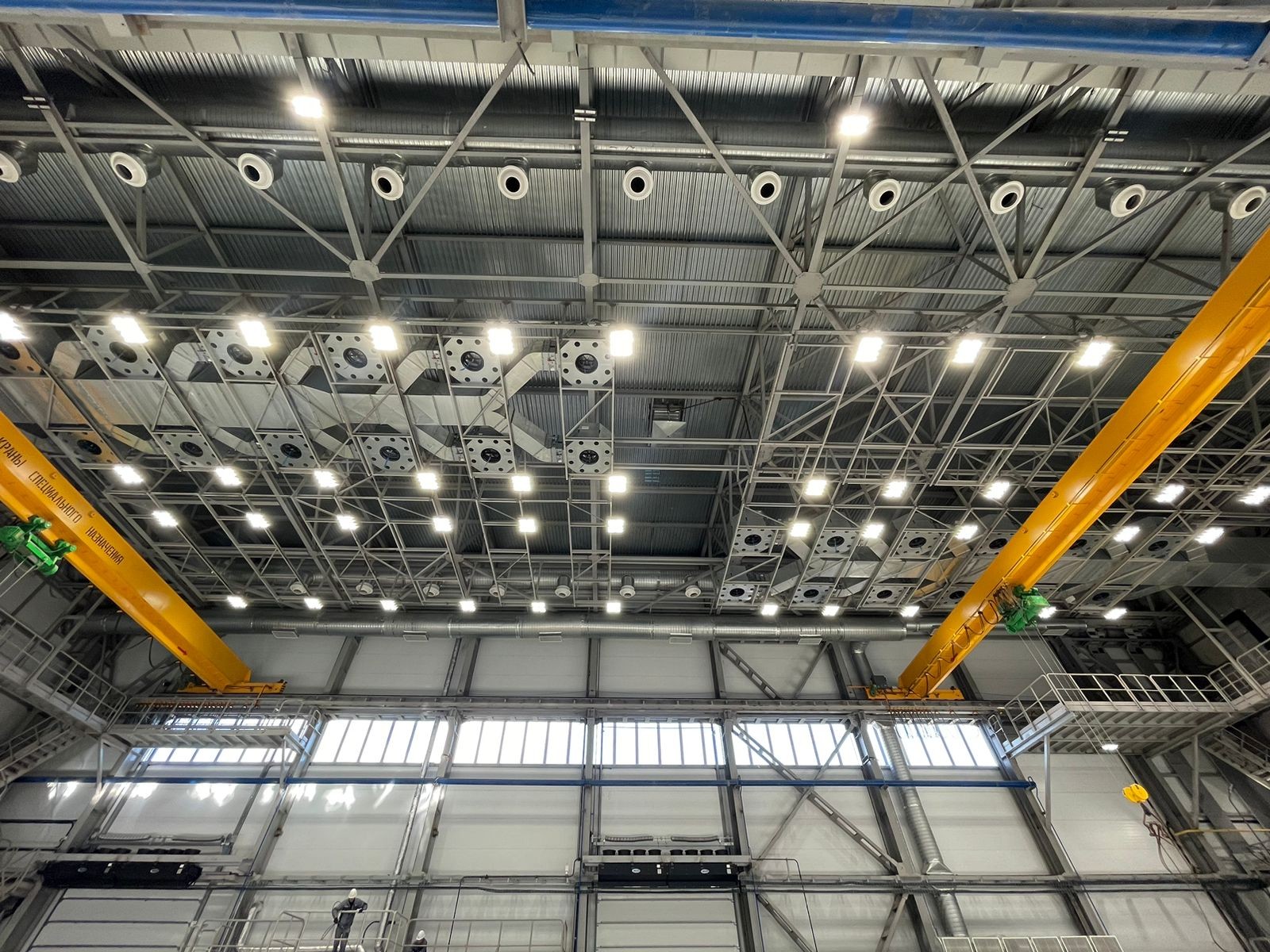

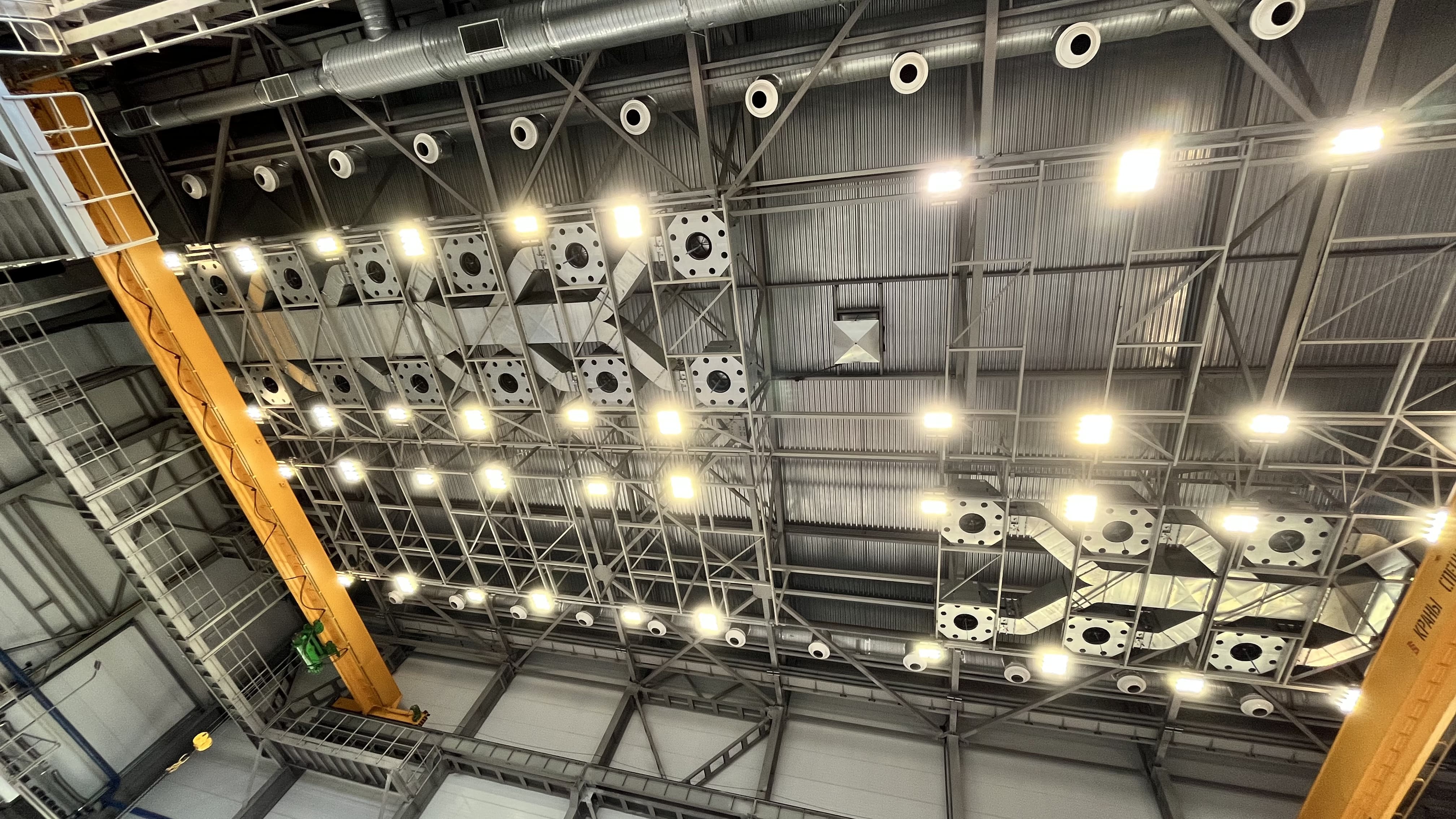

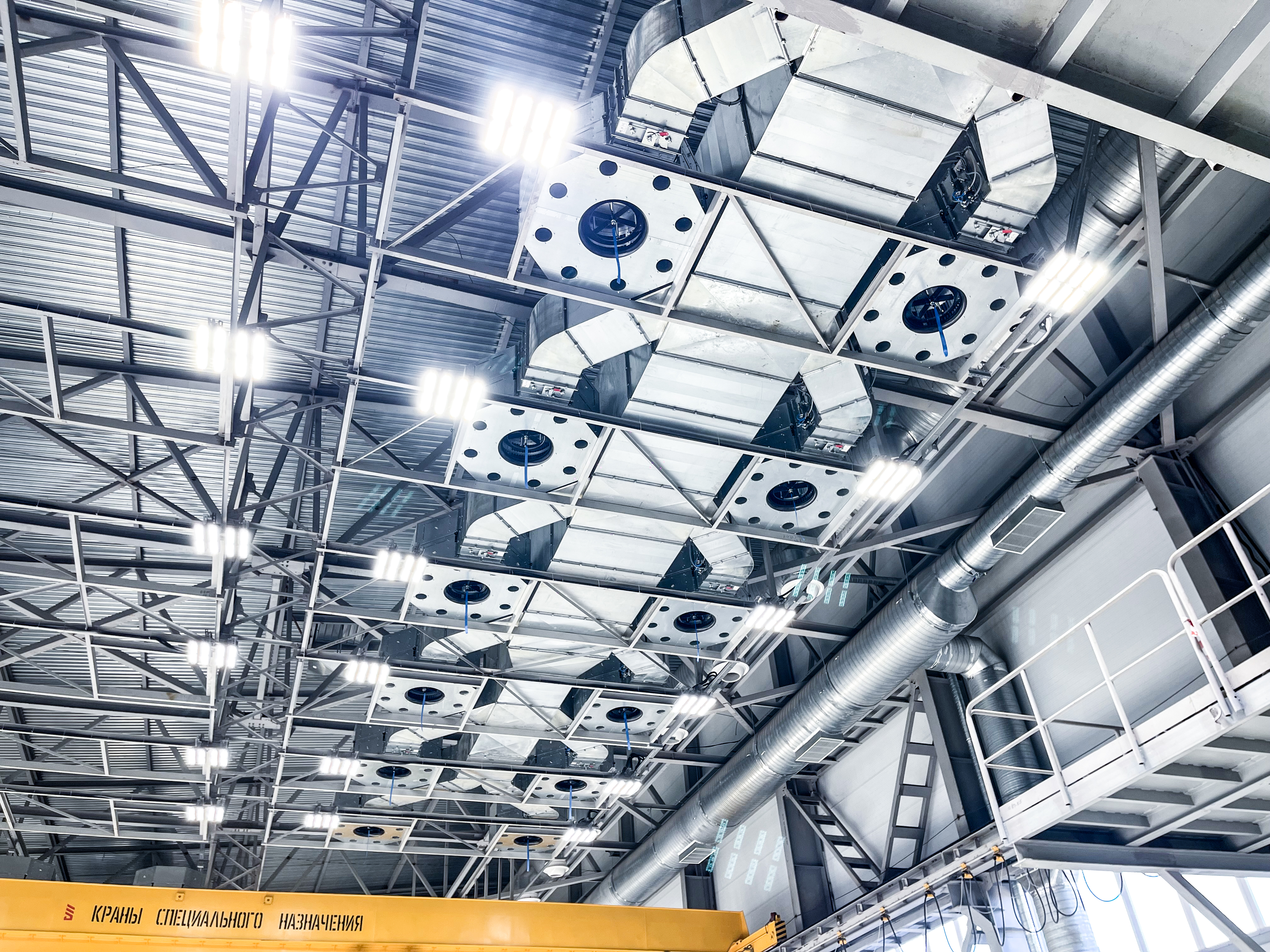

Для зоны SPK-18.6 монтируются 12 воздушных сопел с отсекающими клапанами на сервоприводах. В рабочем режиме одновременно функционируют 6 сопел, при этом оператор, выбирая необходимую секцию на пульте управления, запускает только соответствующие сопла для окраски конкретного участка.

Вентиляционные агрегаты размещены на расстоянии 10 метров от зоны окраски. Для их крепления устанавливается каркас из алюминия с облицовкой из сэндвич-панелей. Поток воздуха в системах автоматически регулируется с помощью заслонки на электроприводе.

Обеспечиваются два вентиляционных агрегата модели SPK-VU-50 с производительностью 50 000 м³/ч и мощностью 30 кВт. Их функционирование контролируется через частотные преобразователи.

Дополнительно в систему встроены теплообменник и пластинчатый рекуператор тепла, источник которого — газовая горелка. Для управления режимами работы открытой покрасочной зоны используются программируемые логические контроллеры (ПЛК) и резервное реле.
