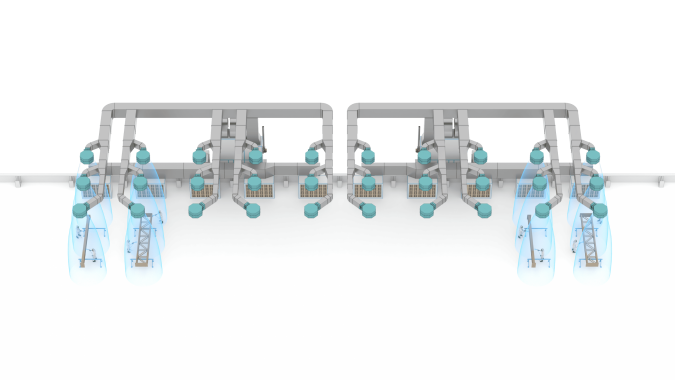

Зона открытой окраски SPK для металлоконструкций

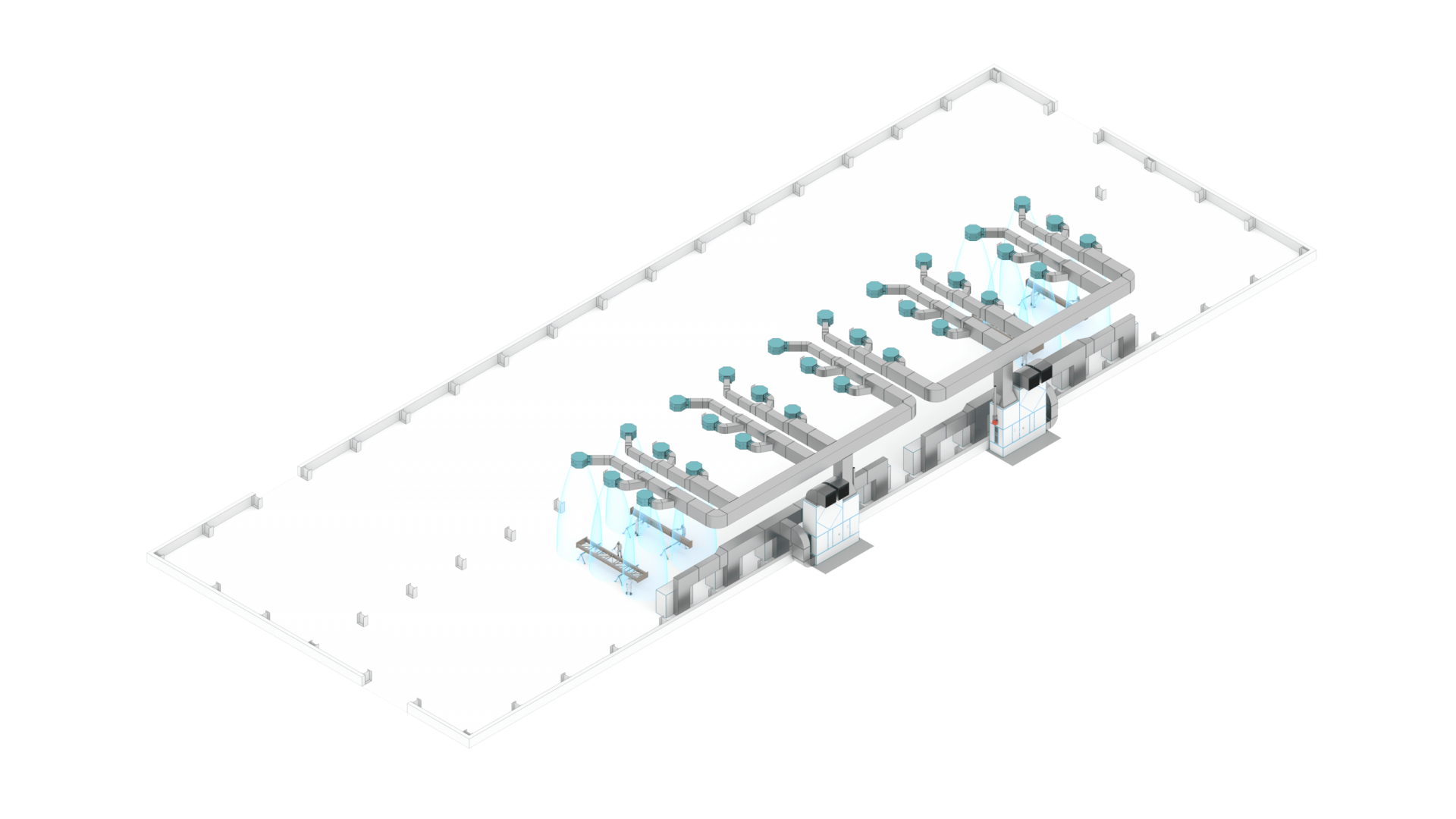

Зона открытой окраски представляет собой комплекс оборудования и систем вентиляции, специально предназначенных для проведения покрасочных работ в существующих или новых производственных помещениях. Такой подход исключает необходимость в возведении дополнительных ограждающих конструкций или создании отдельной транспортной инфраструктуры, что делает его современным и быстрым решением для промышленной окраски.

Для эффективного устранения окрасочного тумана и снижения концентрации паров ЛВЖ используется технологическая вентиляционная система, включающая:

• Приточно-вытяжной вентилятивный агрегат – обеспечивает стабильные микроклиматические условия и качество приточного воздуха;

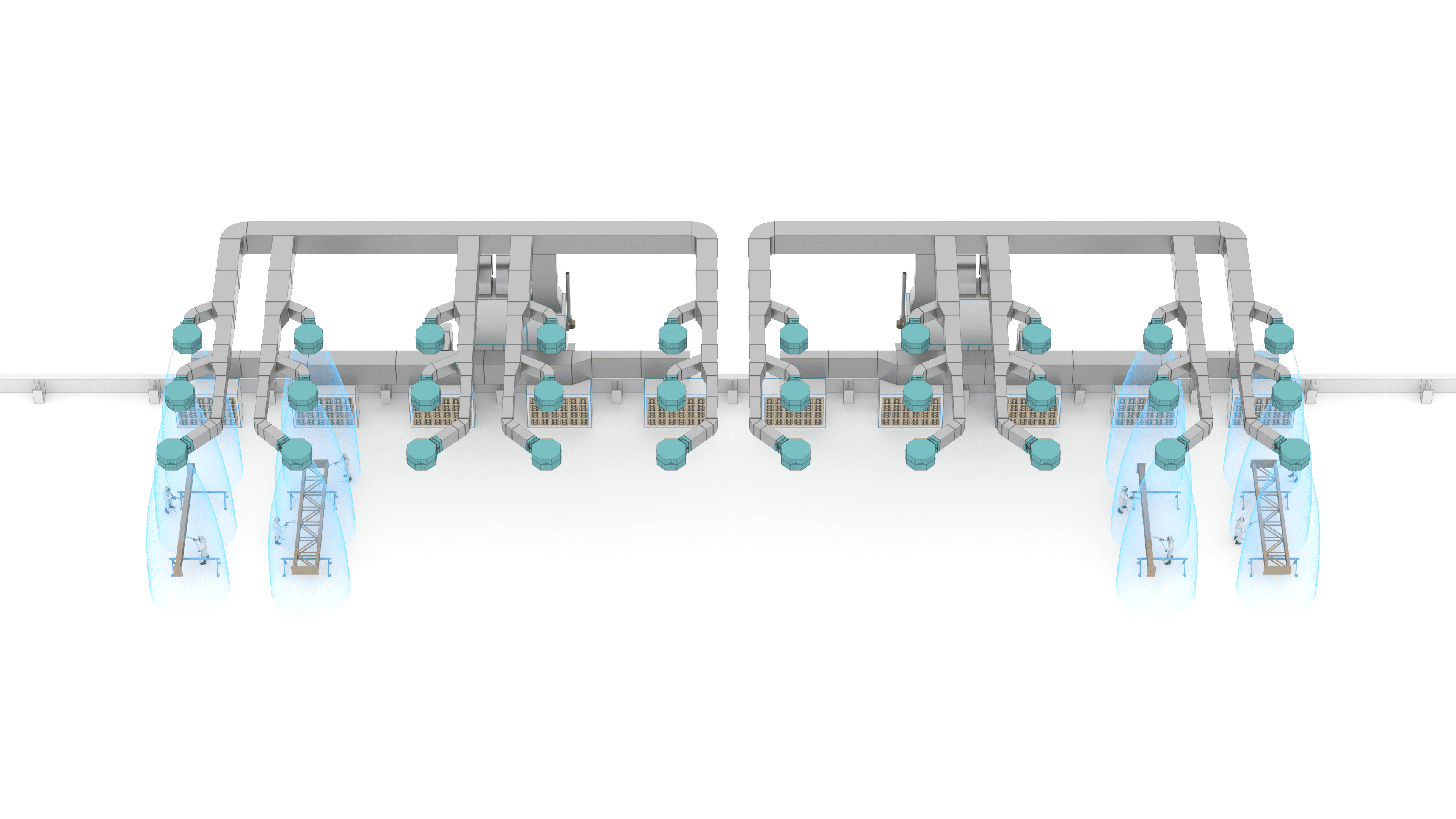

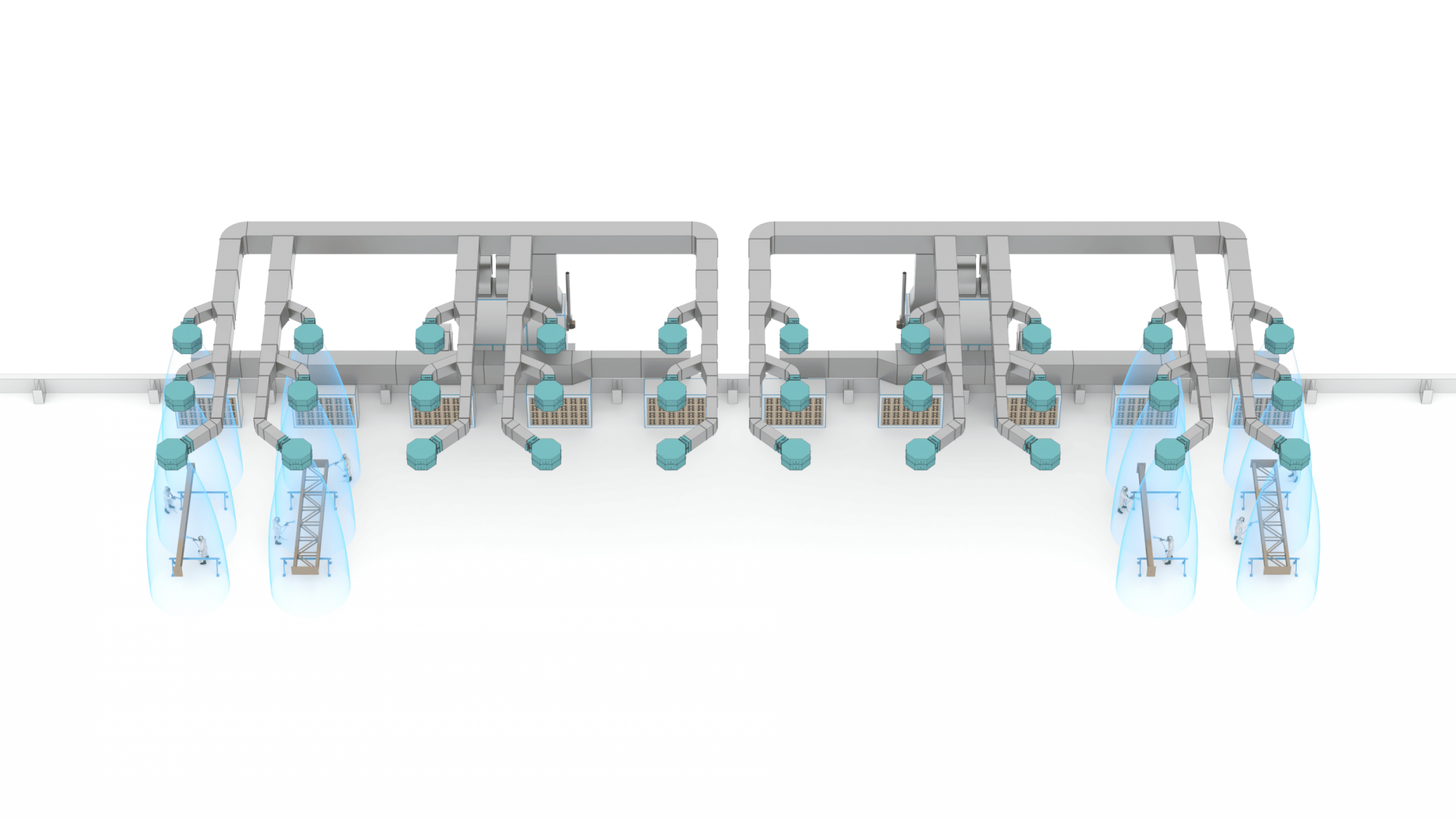

• Дальнобойные воздушные сопла – создают равномерный ламинарный поток воздуха в зоне подготовки и нанесения лакокрасочных материалов;
• Вытяжная стена и краскоостанавливающий фильтр – очищают вытяжной воздух от окрасочного опыла.

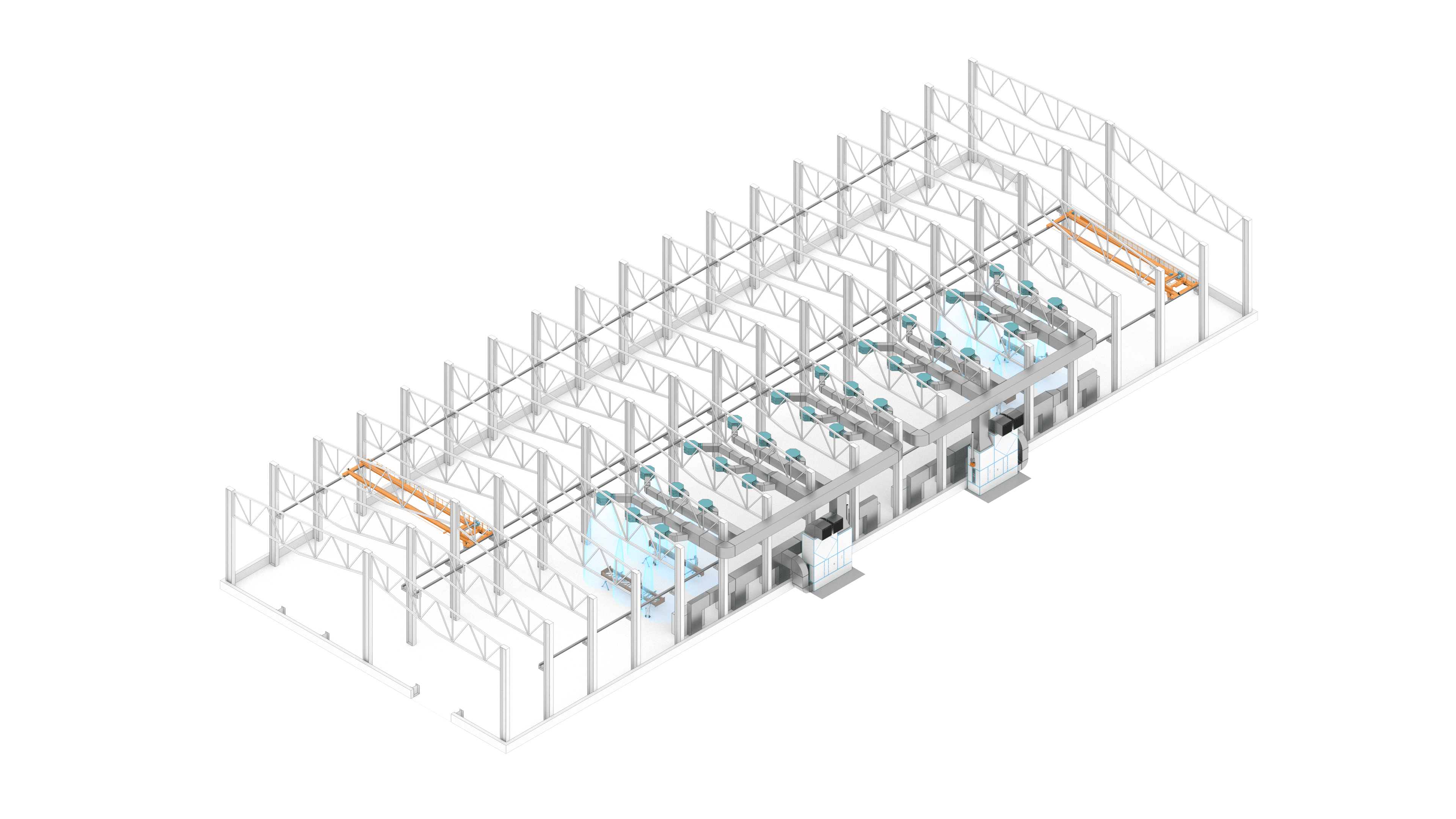

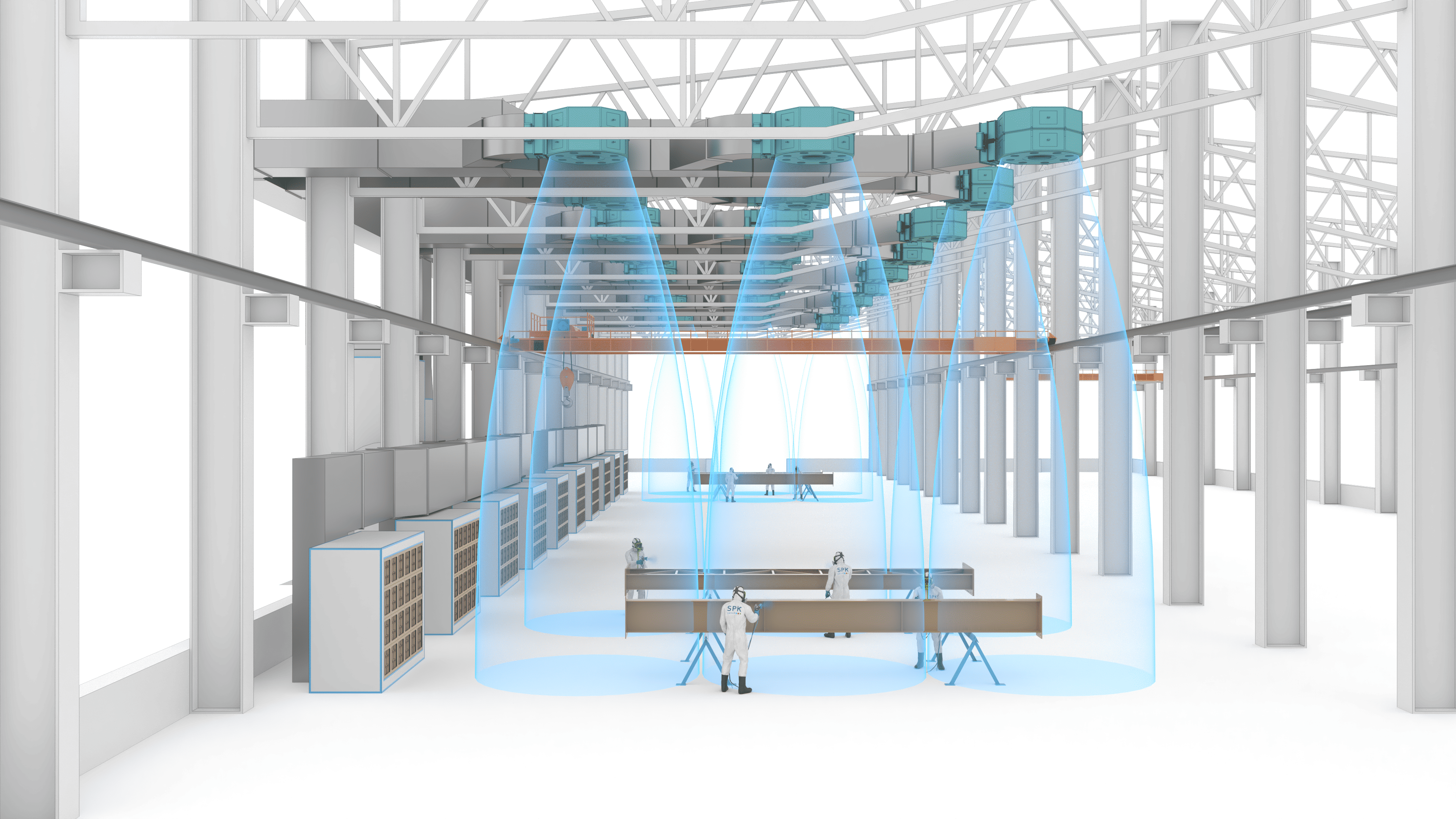

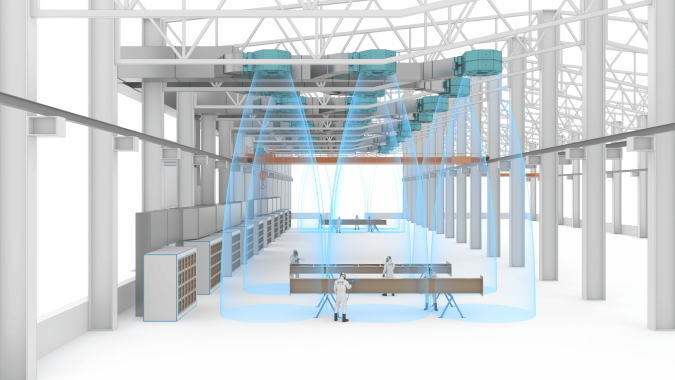

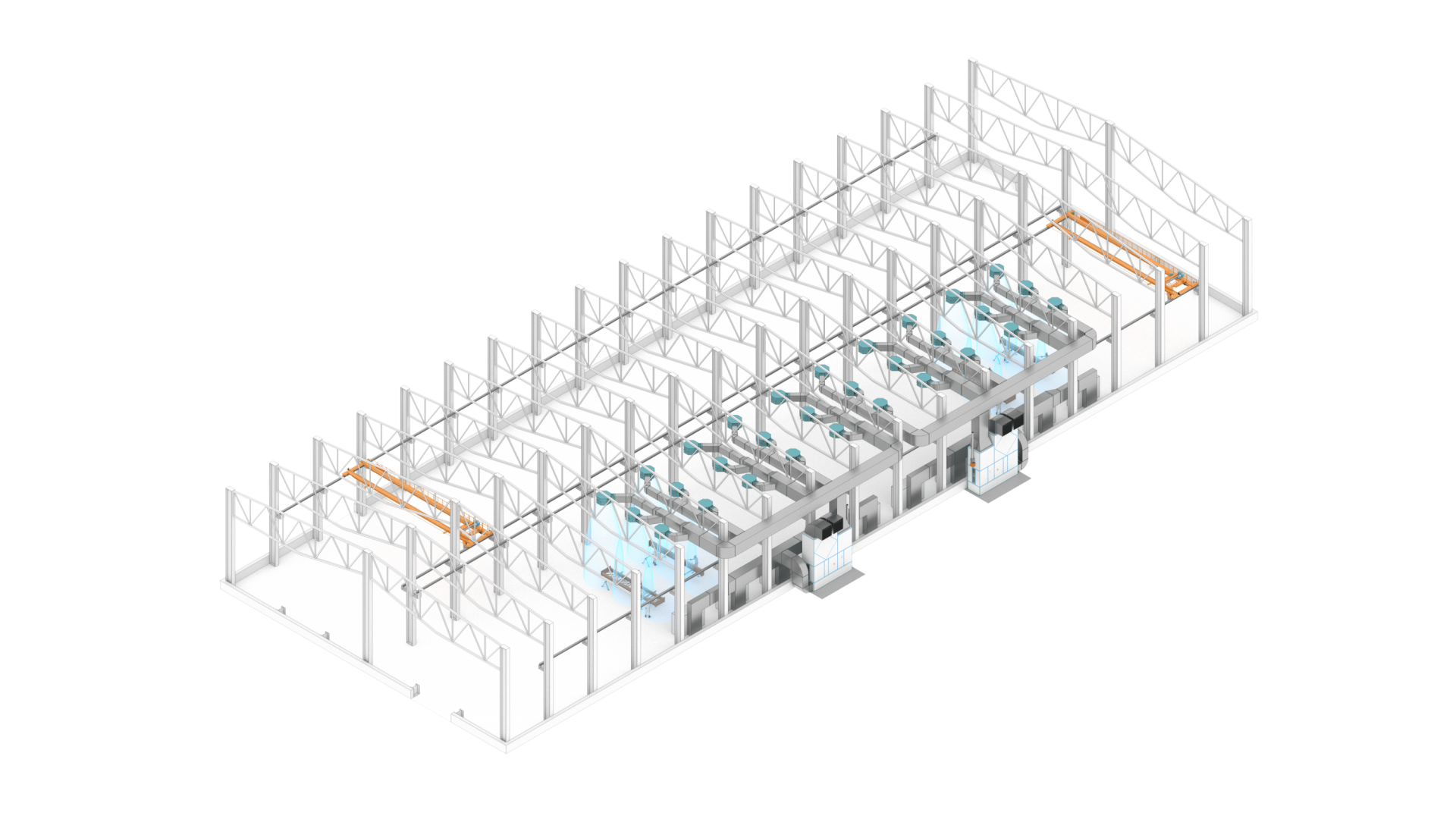

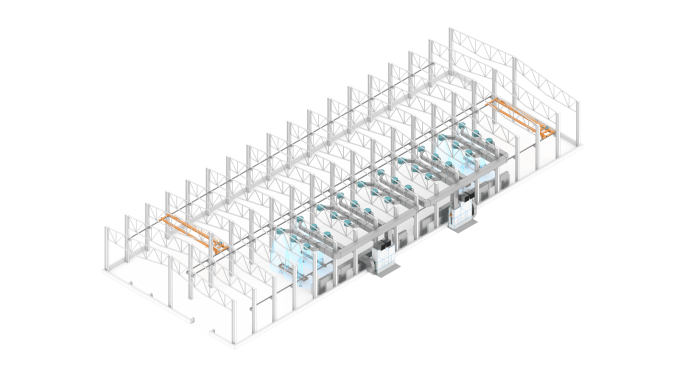

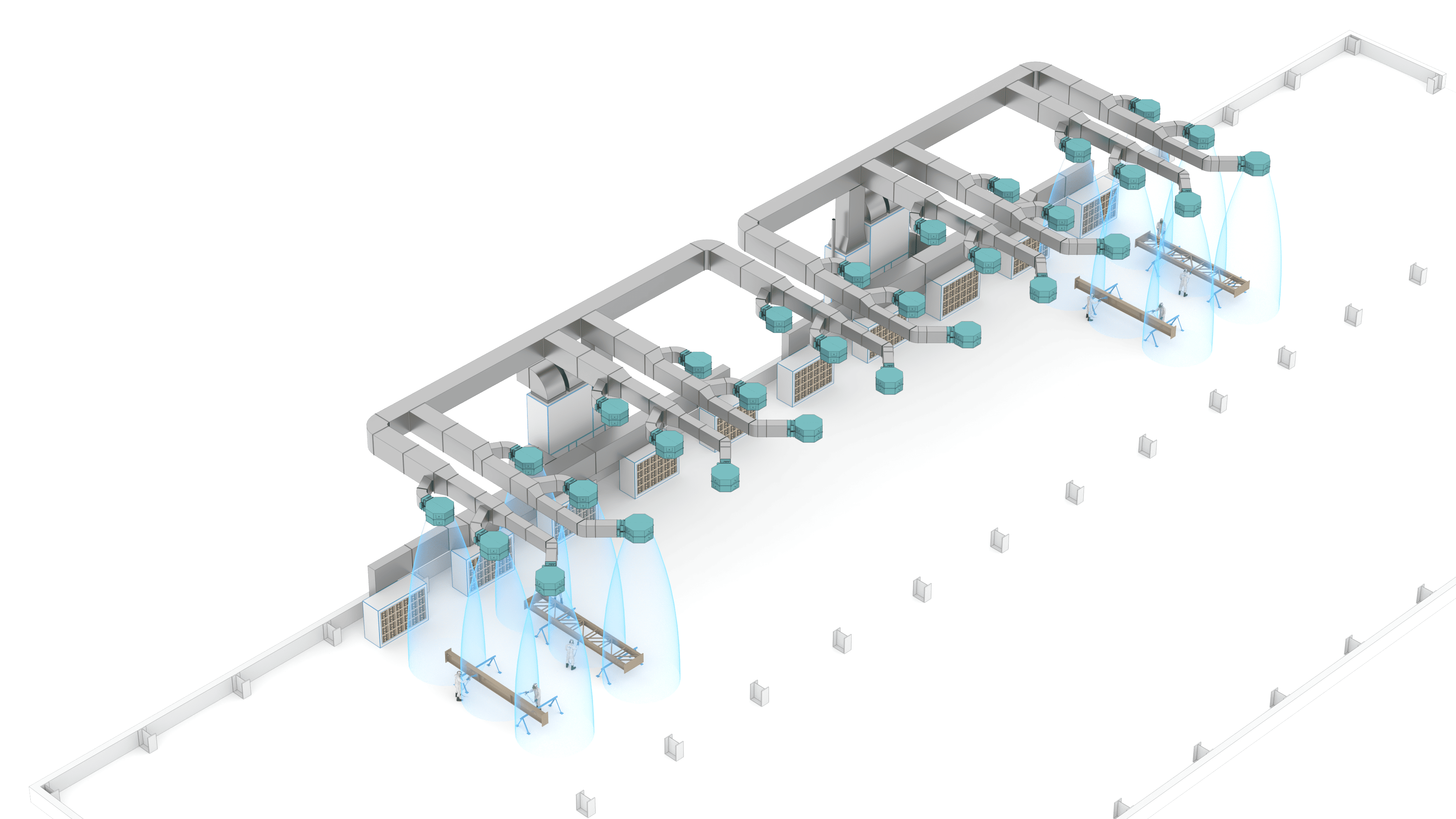

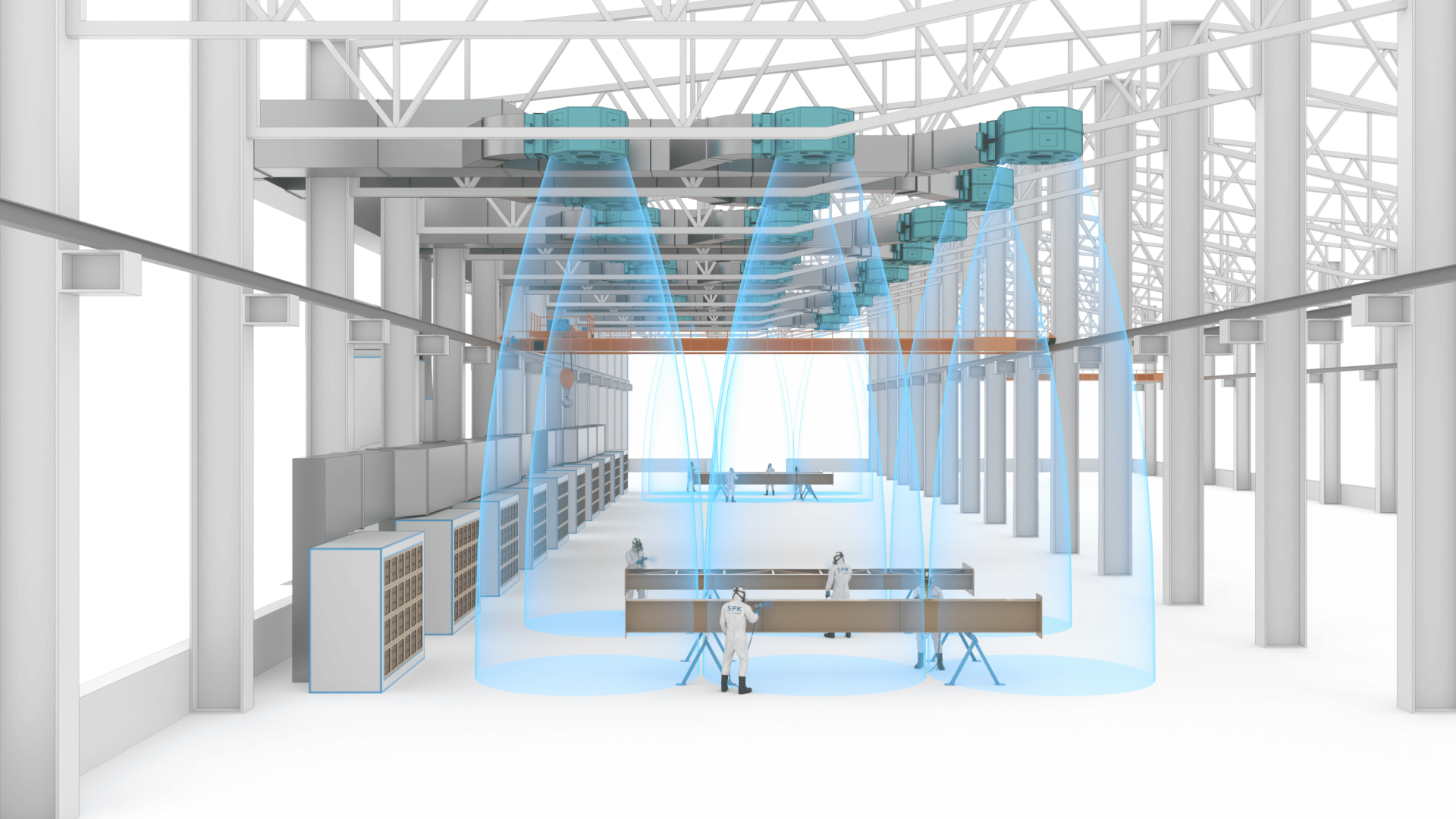

Зона предназначена для безопасного окрашивания изделий внутри цеха, при этом изделия размещаются под группой воздушных сопел, что позволяет окрашивать их со всех сторон при сохранении свободного проезда для стремянок и прохода для персонала. В зоне применяются двухпоточные направленные сопла с клапанами регулировки и отсечения воздуха, управляемыми пневмоприводом (всего 30 штук).

Ключевым компонентом системы является приточно-вытяжной агрегат SPK-VU-36, выполненный в искробезопасном исполнении, с двигателями взрывозащищенного типа и прямым приводом вентиляторов, рассчитанный на воздухообмен 36 000 м³/ч, включающий две секции — для приточного и вытяжного воздуха — со средствами фильтрации G4, по два комплекта.

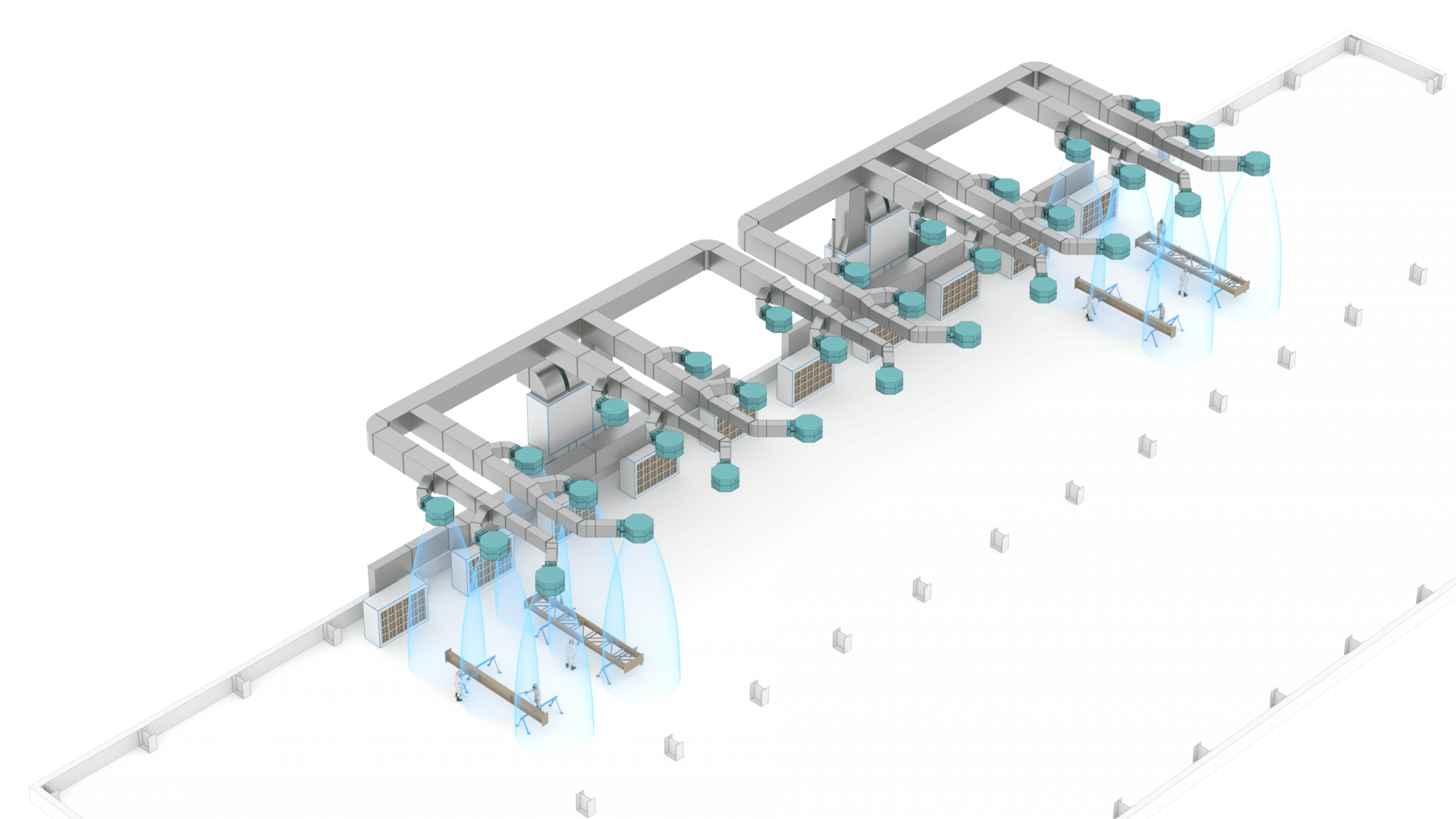

Дополнительно используется воздухонагреватель на природном газе мощностью около 340 кВт с модульной горелкой, а также два пластинчатых рекуператора тепла. В системе предусмотрены кассетные фильтры G3 для контроля краскоостановки, системы воздуховодов, клапаны отсекающие с пневматическим приводом, а также боковые вытяжные короба, монтируемые с одной стороны цеха.

Для управления установками применяются электросистемы с взрывозащищенными шкафами, пневматические шкафы и сенсорная панель 10 дюймов, что обеспечивает удобство эксплуатации и контроль. Вся внутренняя кабельная продукция, датчики и линии подачи сжатого воздуха также включены в комплект.

Это решение обеспечивает эффективное, безопасное и равномерное нанесение покрытий, отвечая современным стандартам промышленной окраски.
