Зона открытой окраски для цистерн SPK-Z 15.12.9

Зона открытой окраски для цистерн SPK-Z 15.12.9
Зона открытой окраски для цистерн SPK-Z 15.12.9

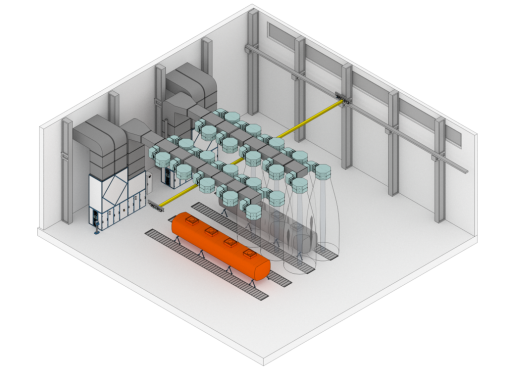

Данная зона открытой окраски предназначена для организации малярного участка в цеховом пространстве для удаления паров ЛВЖ и тумана при окраске изделий. Габариты зоны: 15х12х9 м. Сопла зоны открытой окраски расположены над кран-балкой, не мешая транспортировке изделий из одной зоны цеха в другую.

Оператор может выполнять покрасочные работы в любом участке зоны окраски, выбрать его предварительно выбрать его на пульте управления.

Зона снабжается 2-мя приточно-вытяжными агрегатами производительностью подачи воздуха до 50 тыс. м3 в час.

Агрегаты оснащены рекуператором тепла, позволяющем сократить энергозатраты на теплоноситель до 45%.

Источником теплоносителя является природный газ. Приточно-вытяжной агрегат SP(50) обеспечивает работу до 6 сопел, которые позволяют одновременно организовывать рабочий участок размером 8х12 м.

Сопло двухпоточное воздухораспределительное – это сложносоставной механизм, который включает в себя 2 камеры статического давления. В 1-й камере формируется равномерный ламинарный поток воздуха, который поступает в дальнобойное сопло и из него воздуха опускается до зоны распыления лакокрасочных материалов. Вторая камера статического давления имеет 5 воздухоподающих отверстий, которые располагаются равномерно по кругу от дальнобойного сопл, не дает ему потерять кинетическую энергию, а также осуществлять равномерный обдув с высоты до 20 метров.

Работы этих воздушных потоков обеспечивает равномерный поток воздуха, который сохраняет свою форму. Активная площадь подачи воздуха одним соплом составляет 3х3 м. Рекомендуемая высота монтажа: до 18 м.

Лабиринтный фильтр включает в свою конструкцию грузонесущий П-образный профиль и ответный фильтрующий профиль. Для удобства обслуживания конструкция полностью разбирается. Фильтр снабжается защитной пленкой, куда оседает окрасочная взвесь. Пленка легко меняется, это не дорогой расходный материал.

Технические характеристики
Канал
Габариты ОСК
