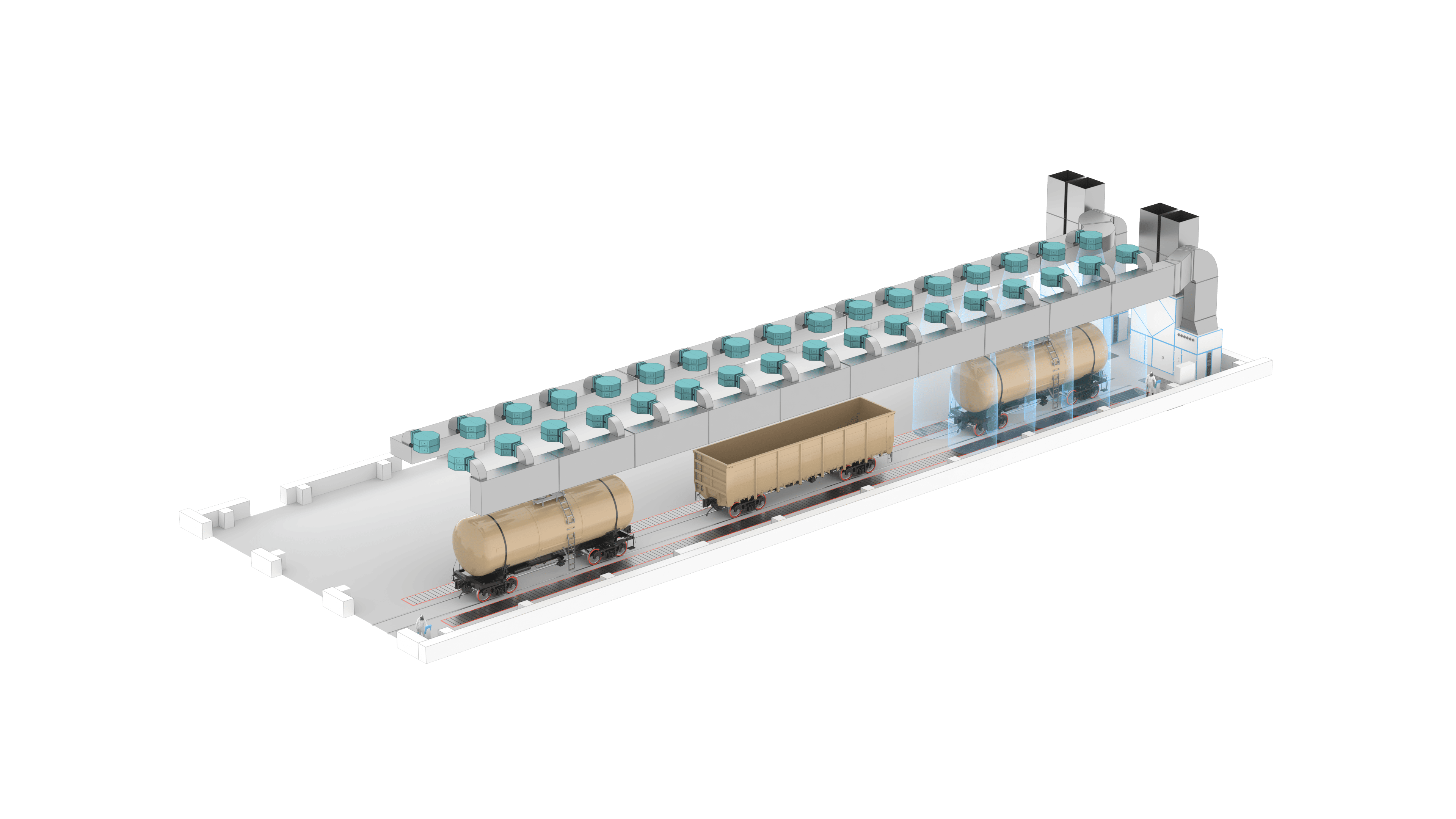

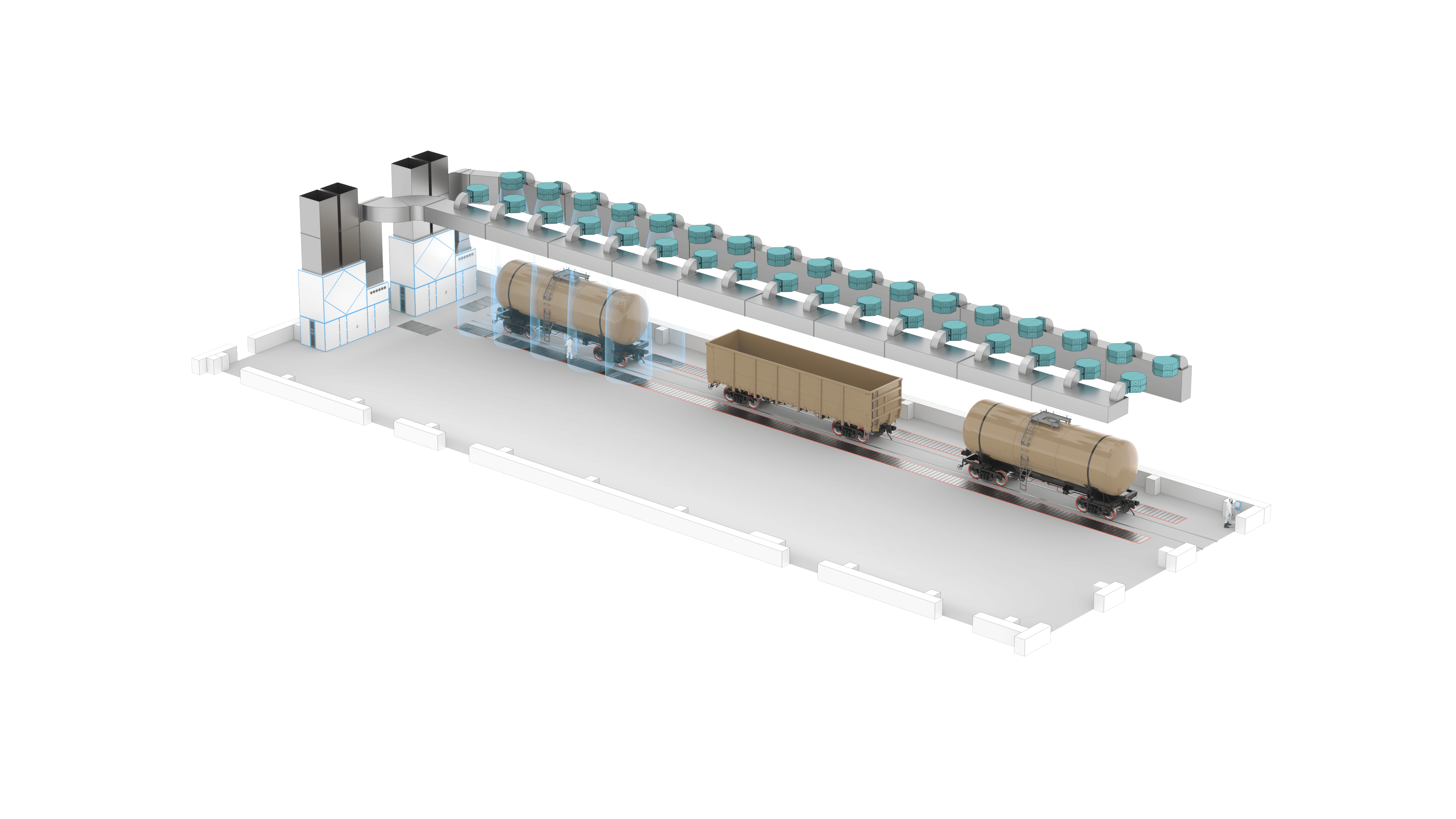

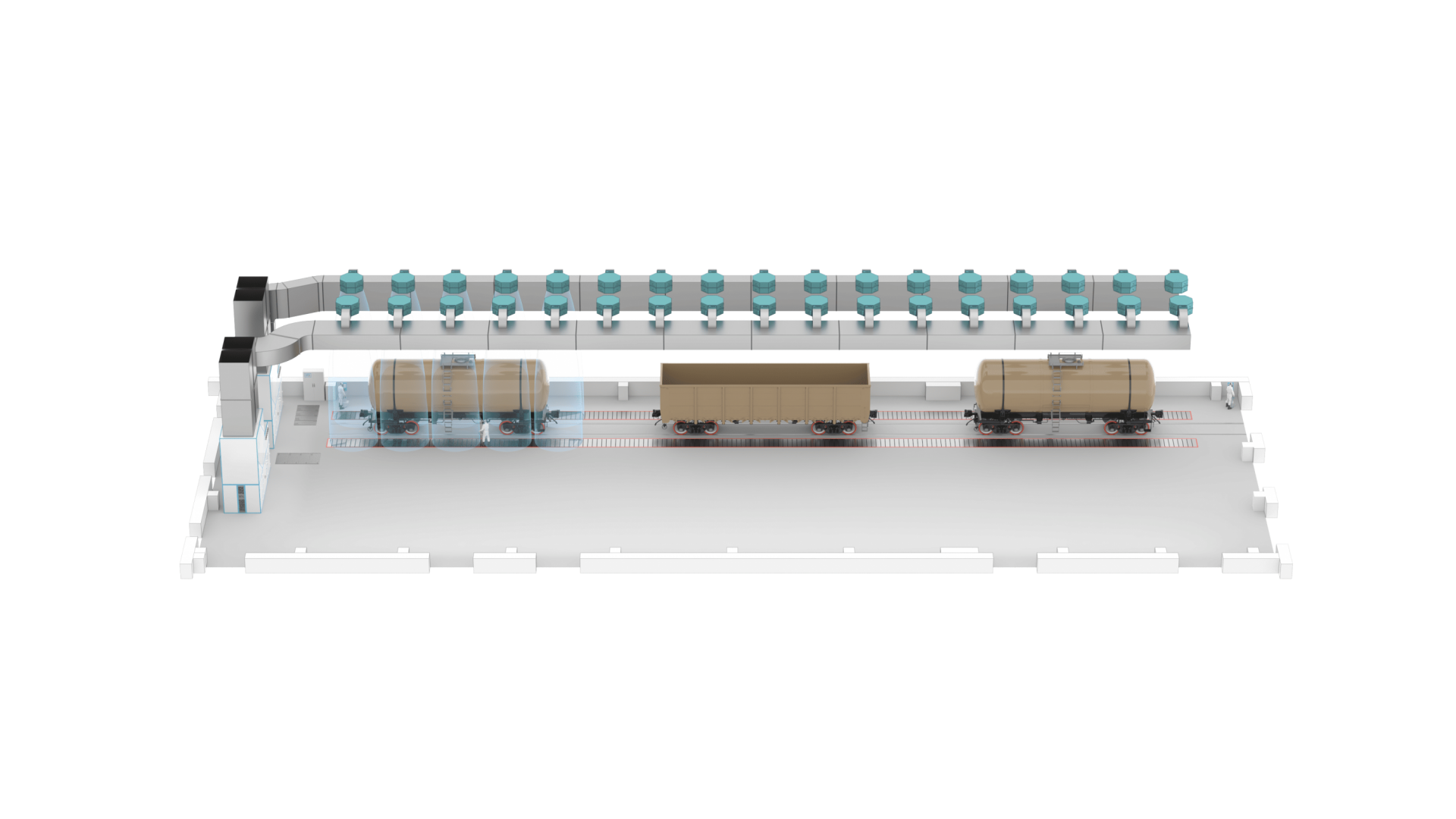

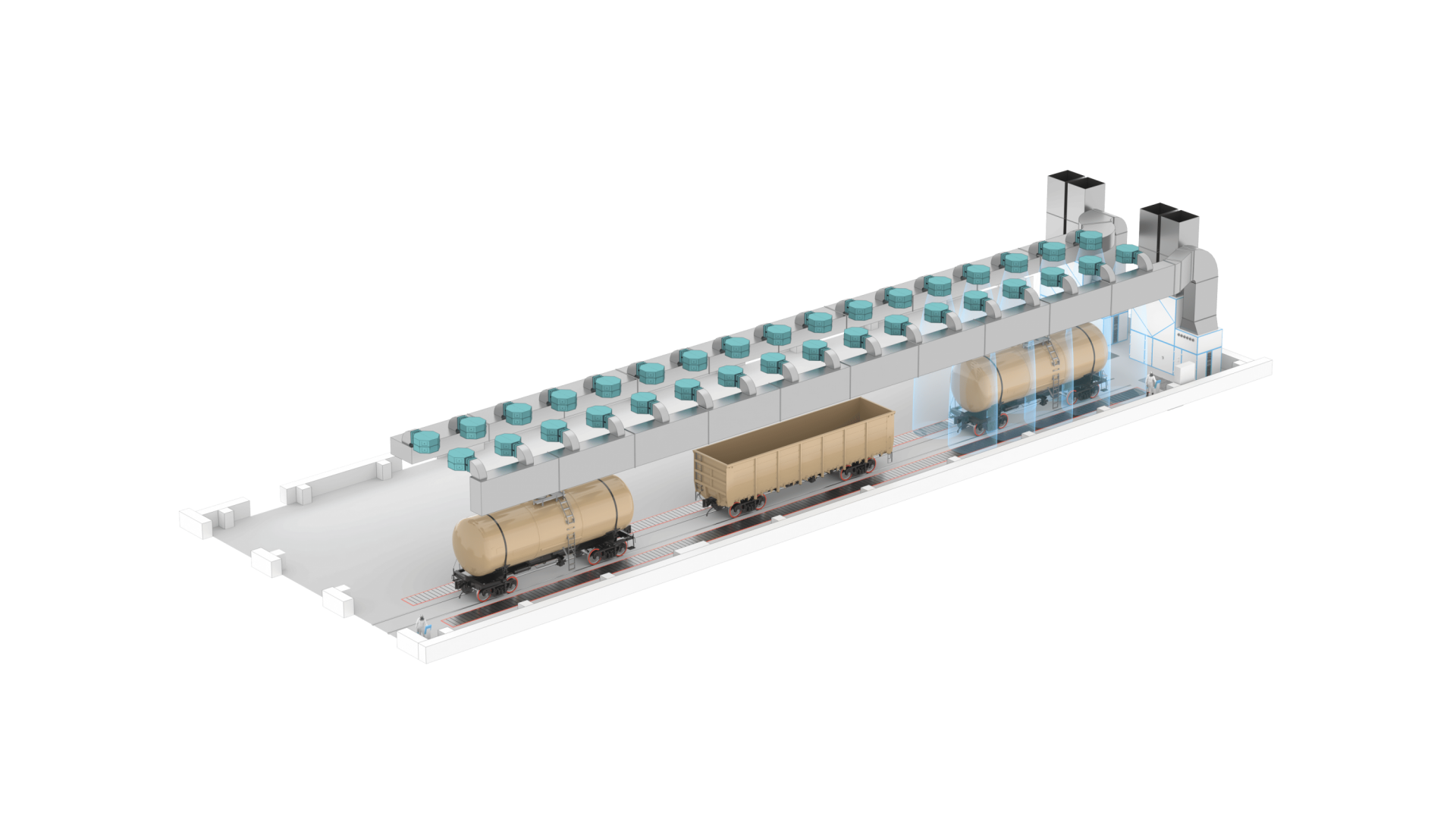

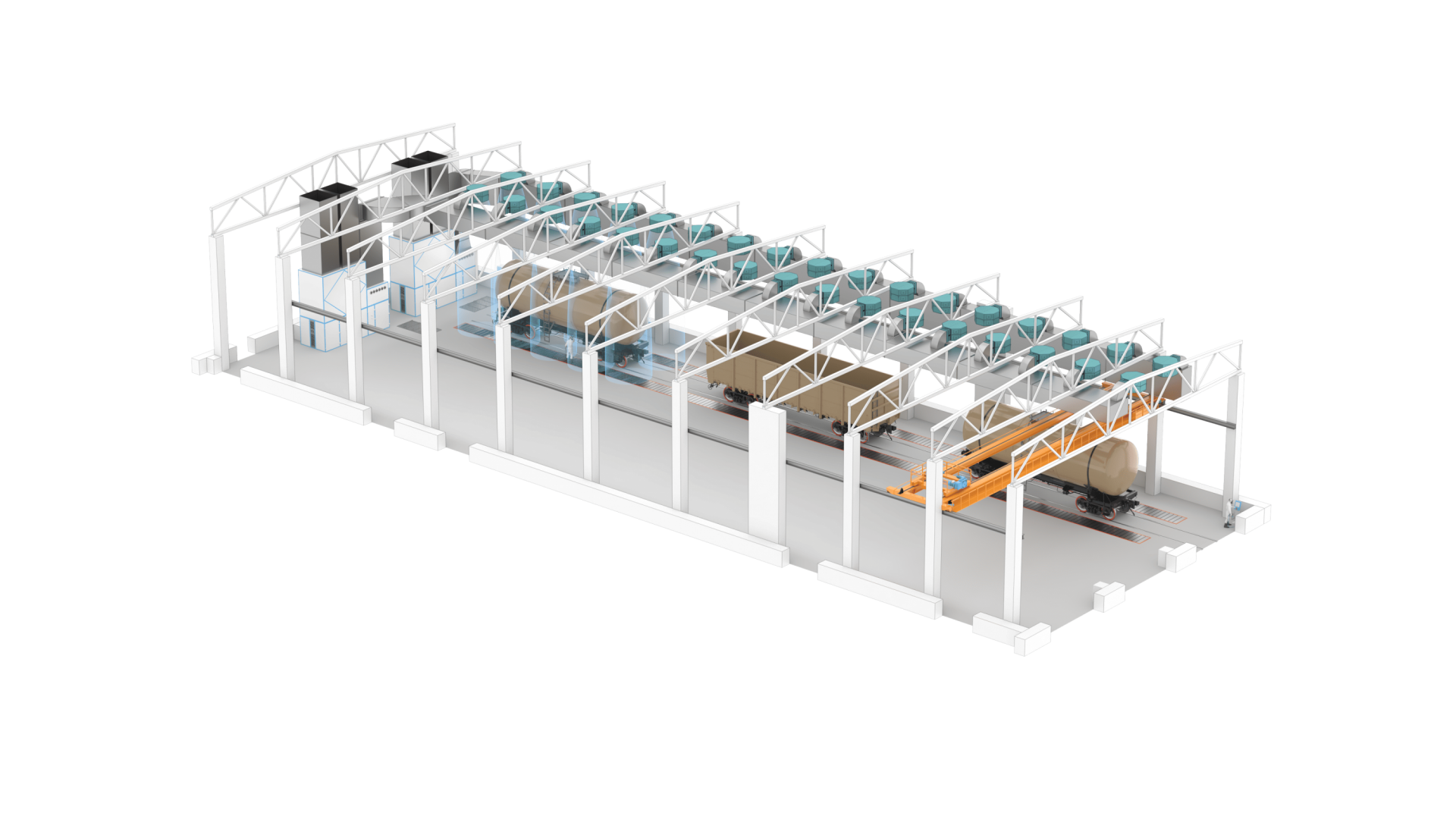

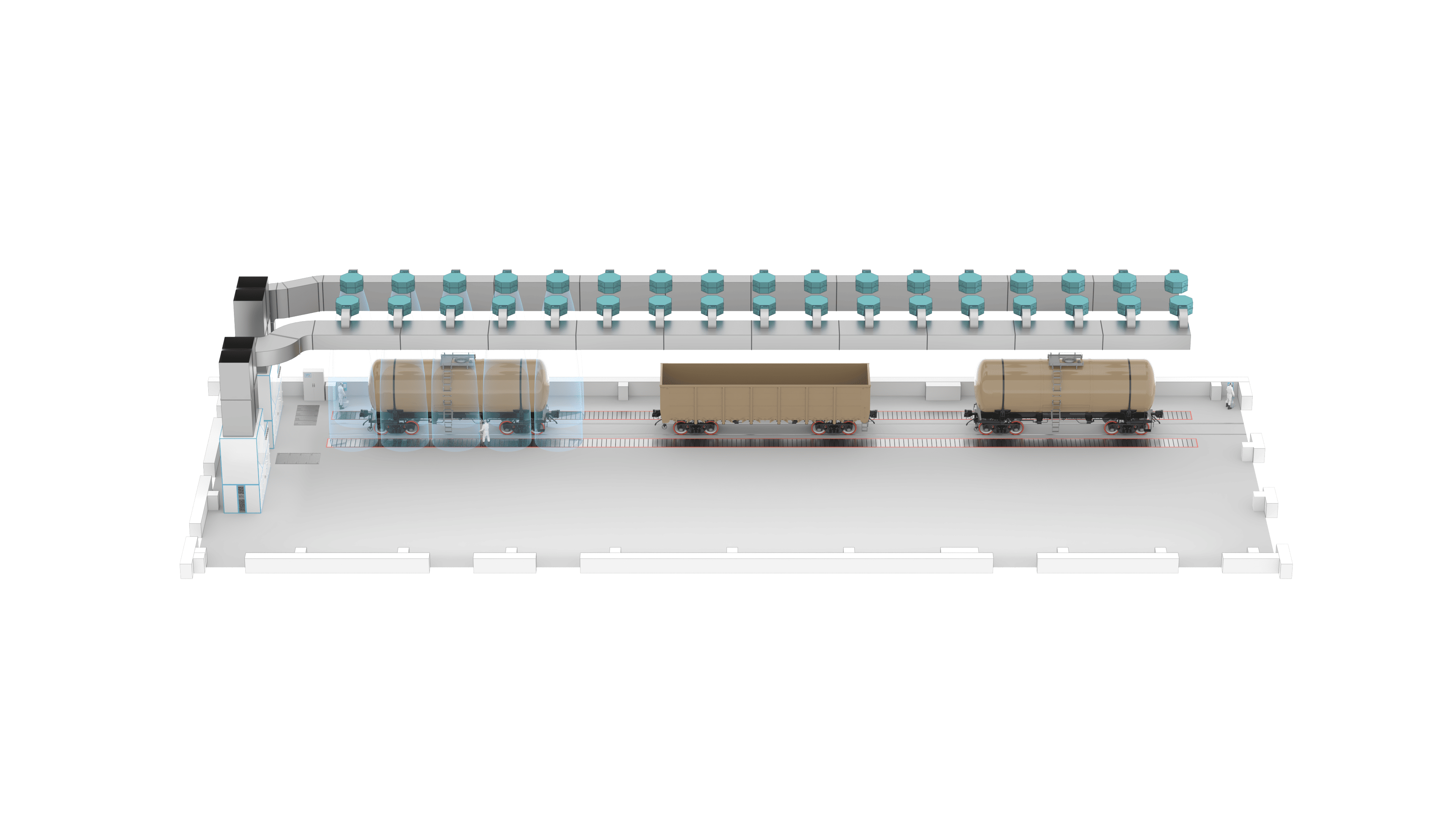

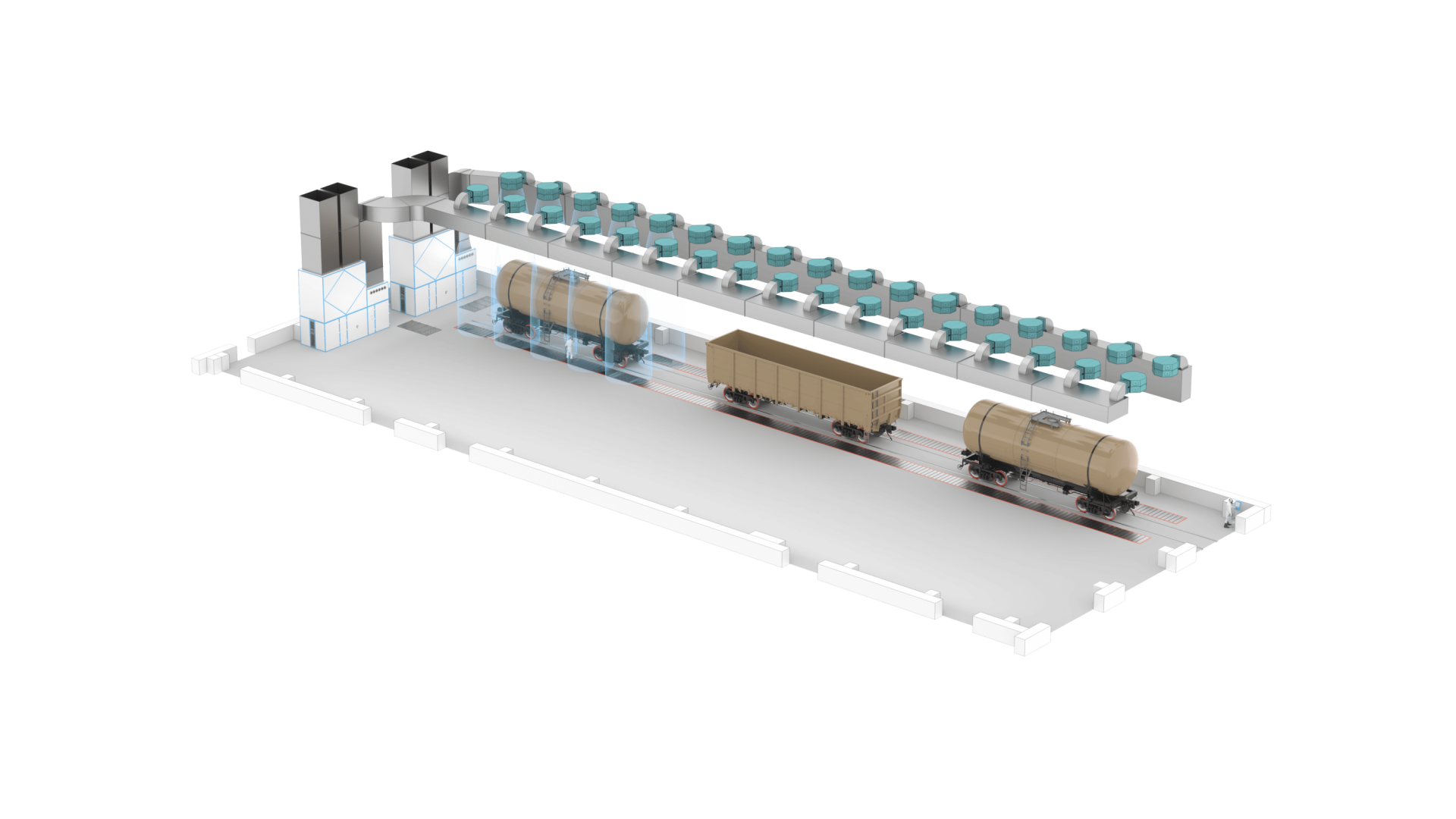

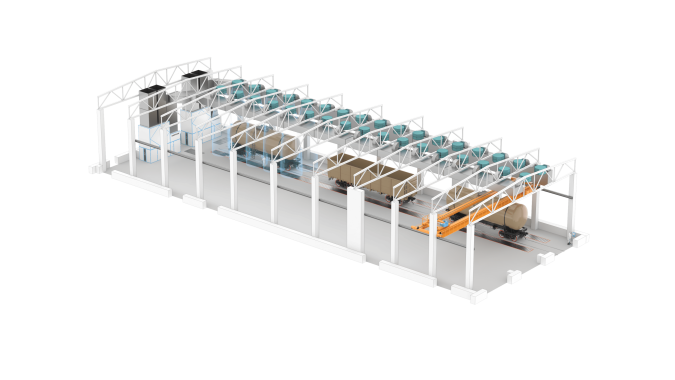

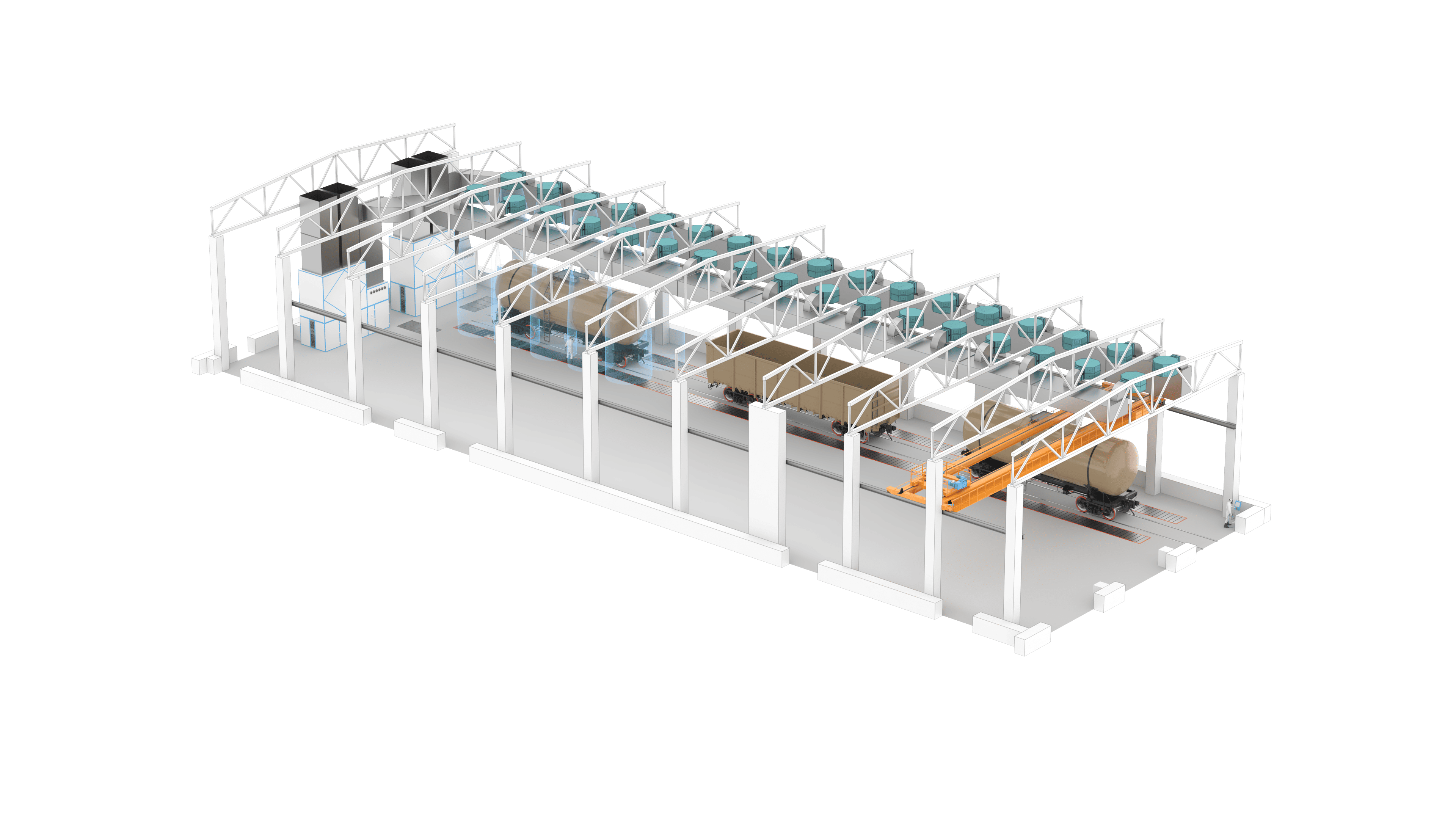

Зона открытой окраски для жд вагонов и цистерн SPK

Зона открытой окраски представляет собой комплексное решение, включающее специальное оборудование и систему вентиляции, предназначенное для проведения окрашивания в существующих или новых цеховых помещениях. При этом не требуется возведение дополнительных ограждающих конструкций или организация отдельной транспортной системы. Такой метод является наиболее современным и быстрым способом промышленной окраски.

Для эффективного удаления окрасочного тумана и снижения концентрации паров ЛВЖ устанавливается технологическая вентиляция, которая включает следующие компоненты:

• Приточно-вытяжной вентиляционный агрегат, обеспечивающий оптимальный микроклимат и высокое качество воздуха;
• Дальнобойные воздушные сопла для формирования равномерного ламинарного воздушного потока в зоне подготовки и нанесения ЛКМ на поверхность вертолёта;
• Вытяжной лабиринтный фильтр и кассетный «краскоостанавливающий» фильтр для очистки удаляемого воздуха от окрасочного пыли и паров.

Область открытой окраски предназначена для безопасного нанесения краски на изделия внутри сектора, которые размещаются под группой воздушных сопел, обеспечивающих окраску с всех сторон. Обеспечивается свободный проезд для стремянок и проход для персонала.

Проект включает следующую комплектующую часть:

• 34 сопла направленного действия;
• 68 регулируемых воздушных клапанов;
• 34 отсечных клапанов;
• Пневматические клапаны с лабиринтными механическими фильтрами (G2) — 34 комплекта;
• Стекловолоконные кассетные фильтры «краскоостанавливающие» (G3) — 2 комплекта;
• Вентиляционный агрегат SPK-VU-50 с искробезопасным рабочим колесом и взрывозащищёнными электродвигателями, пропускной способностью 50 000 м³/ч — 2 шт.;
• Газовые теплообменники из нержавеющей стали с системой внутреннего сгорания газа — 2 шт.;
• Газовые горелки — 2 шт.;
• Мультиблоки для регулировки газовых горелок — 2 шт.;
• Пластинчатые теплообменники рекуперации тепла — 2 шт.;
• Управляющие шкафы — 2 комплекта;
• Пневмо-распределительные шкафы — 1 комплект;
• Сенсорные панели управления — 2 шт.;
• Электрические кабели для подключения оборудования — 2 комплекта;
• Пневматические линии для соединения шкафов с потребителями — 2 комплекта.

Данное решение обеспечивает безопасную и эффективную окраску изделий, соответствуя современным стандартам промышленного производства.
